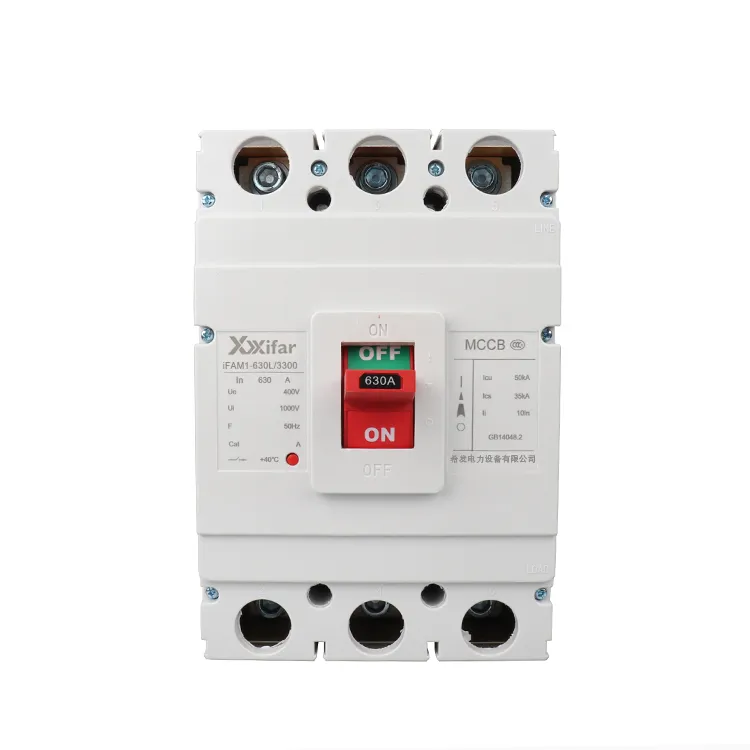

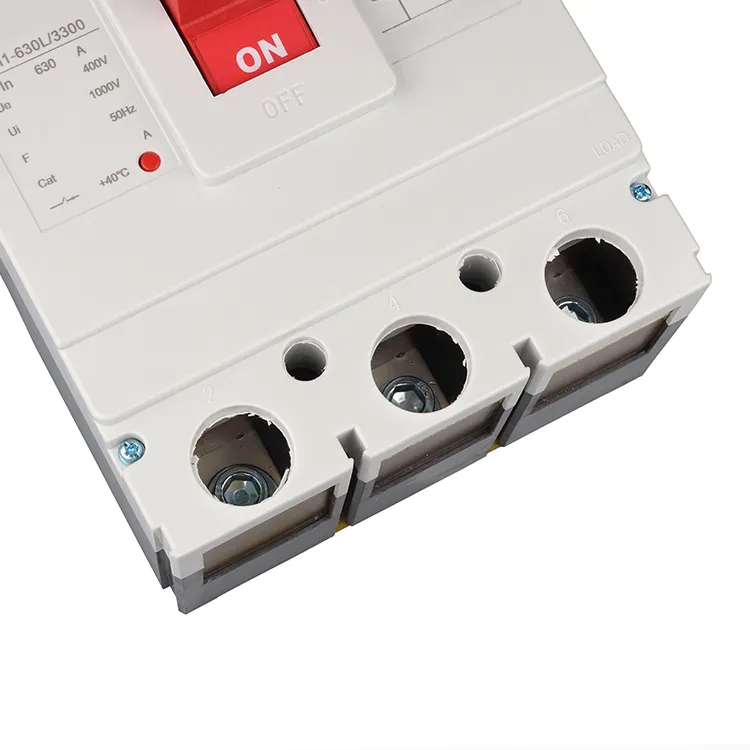

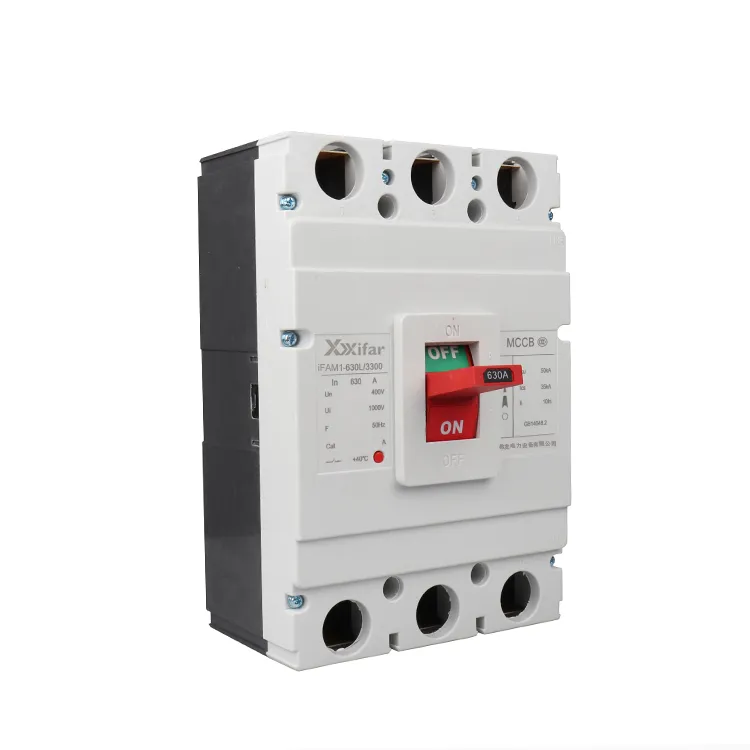

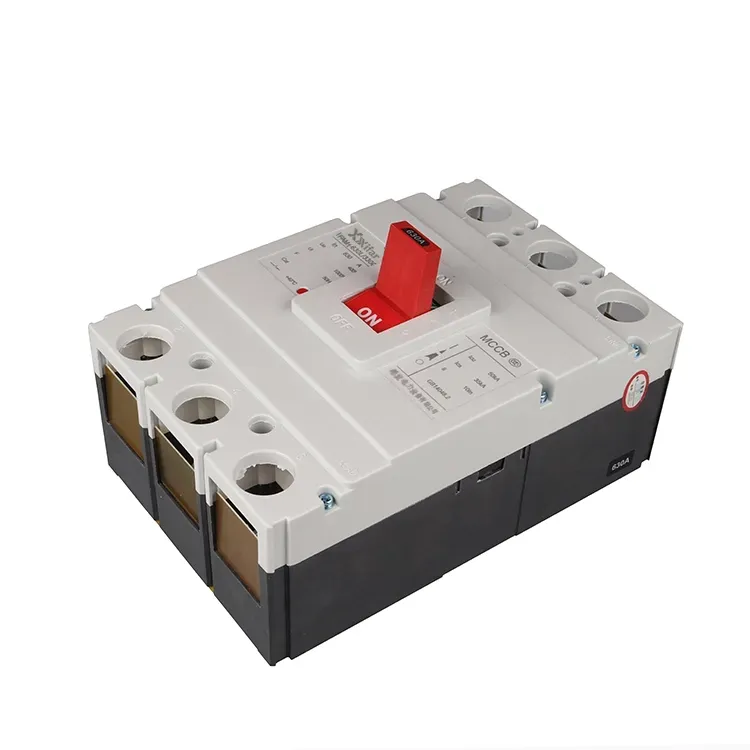

630a 3p थर्मल मॅग्नेटिक मोल्डेड केस सर्किट ब्रेकर हे कमी व्होल्टेज वीज वितरण प्रणालीमध्ये वापरले जाणारे एक आवश्यक आणि महत्त्वाचे संरक्षणात्मक उपकरण आहे. हे पूर्णपणे बंदिस्त इन्सुलेटिंग हाउसिंगचा अवलंब करते, ज्यापैकी MCCB संपर्क प्रणाली, चाप विझवण्याचे युनिट आणि ट्रिपिंग यंत्रणा यासह आवश्यक घटकांना कॉम्पॅक्ट स्ट्रक्चरमध्ये एकत्रित करते.
सीलबंद युनिट म्हणून डिझाईन केल्यामुळे, A 630a 3p थर्मल मॅग्नेटिक मोल्डेड केस सर्किट ब्रेकर सामान्यत: वेगळे करणे किंवा दुरुस्तीसाठी नाही. हे मध्यम आणि लहान क्षमतेच्या सर्किट्समध्ये संरक्षण प्रदान करण्यासाठी औद्योगिक आणि व्यावसायिक प्रतिष्ठानांमध्ये मोठ्या प्रमाणावर लागू केले जाते, विशेषत: शाखा किंवा ओळ संरक्षण उपकरणांच्या शेवटी.
सर्किट ब्रेकरच्या श्रेणीमध्ये, मोल्डेड केस सर्किट ब्रेकर्स एअर सर्किट ब्रेकर्स यांच्यामध्ये स्थित असतात ज्यापैकी सामान्यत: वितरण प्रणालीमध्ये मुख्य उत्पन्न म्हणून वापरले जातात आणि लघु सर्किट ब्रेकर्स, ज्यापैकी सामान्यतः निवासी आणि हलके कर्तव्य अनुप्रयोगांमध्ये वापरले जाते
साधारण 630a 3p थर्मल मॅग्नेटिक मोल्डेड केस सर्किट ब्रेकरच्या केसेसमध्ये मोटर प्रोटेक्शन सर्किट्स, डिस्ट्रिब्युशन बोर्ड्स आणि मध्यम आकाराच्या उपकरणांसाठी पॉवर सप्लाय लाईन्सचा समावेश होतो.
|
रेट केलेले फ्रेम वर्तमान |
800 ए |
|
रेट केलेले कार्यरत वर्तमान |
400A/ 630A/800A |
|
रेटेड सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता |
35/50/70 kA |
|
ध्रुवांची संख्या |
3 फेज; 3 पोल; टी.पी |
|
वारंवारता |
50/60 Hz |
|
रेट केलेले कार्यरत व्होल्टेज |
400 व्ही; 690V; 800V |
|
रेटेड इन्सुलेशन व्होल्टेज |
800V; 1000V; |
|
यांत्रिक जीवन |
20000 वेळा |
| उत्पादन मोड | ध्रुव | परिमाण | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| M1-125L | 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| M1-250L | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
630a 3p थर्मल मॅग्नेटिक मोल्डेड केस सर्किट ब्रेकरमध्ये, ओव्हरलोड संरक्षणास दीर्घकाळ संरक्षण देखील म्हणतात. ओव्हरलोड संरक्षण बायमेटल पट्टीच्या थर्मल विकृतीवर आधारित आहे. ट्रिपिंग वेळ एका व्यस्त वेळेच्या वैशिष्ट्याचे अनुसरण करते: उच्च वर्तमान परिणाम जलद ट्रिपिंगमध्ये होतो. हे कंडक्टर आणि उपकरणे सतत ओव्हरलोड परिस्थितीत जास्त गरम होण्यापासून संरक्षण करते.
सामान्यपणे बोलायचे झाल्यास, 630a 3p थर्मल मॅग्नेटिक मोल्डेड केस सर्किट ब्रेकरमध्ये तात्काळ संरक्षण वापरून शॉर्ट सर्किट संरक्षण लागू केले जाते. चुंबकीय ट्रिप युनिट तात्काळ संरक्षण प्रदान करते. जेव्हा करंट रेट केलेल्या मूल्याच्या अंदाजे 8 ते 12 पट पोहोचतो, तेव्हा थर्मल मॅग्नेटिक मोल्डेड केस सर्किट ब्रेकर अर्ध्या पॉवर फ्रिक्वेंसी सायकलमध्ये फिरतो, जे सुमारे 10 ms आहे. हे सुनिश्चित करते की शॉर्ट सर्किट करंट त्याच्या शिखरावर पोहोचण्यापूर्वी व्यत्यय येतो.
अंडर व्होल्टेज रिलीझ स्थापित केल्यावर, 1 सेकंदापेक्षा जास्त व्होल्टेज रेट केलेल्या मूल्याच्या 70% च्या खाली गेल्यास ट्रिपिंग होते. व्होल्टेज रेट केलेल्या मूल्याच्या 35% पेक्षा कमी झाल्यास झटपट ट्रिपिंग होते. हे फंक्शन कमी व्होल्टेज ऑपरेशनमुळे मोटर्सचे नुकसान टाळण्यास मदत करते.
630a 3p थर्मल मॅग्नेटिक मोल्डेड केस सर्किट ब्रेकर्स इंटिग्रेटेड इलेक्ट्रॉनिक प्रोटेक्शन मॉड्यूलसह शून्य अनुक्रम करंट ट्रान्सफॉर्मरद्वारे अवशिष्ट प्रवाह शोधू शकतात. वैयक्तिक संरक्षणासाठी 30 mA आणि अग्निसुरक्षेसाठी 300 mA पेक्षा जास्त गळती मॉड्यूल आढळल्यास ट्रिपिंग होते. ट्रिपिंग वेळ साधारणपणे 0.1 सेकंदात असतो.
