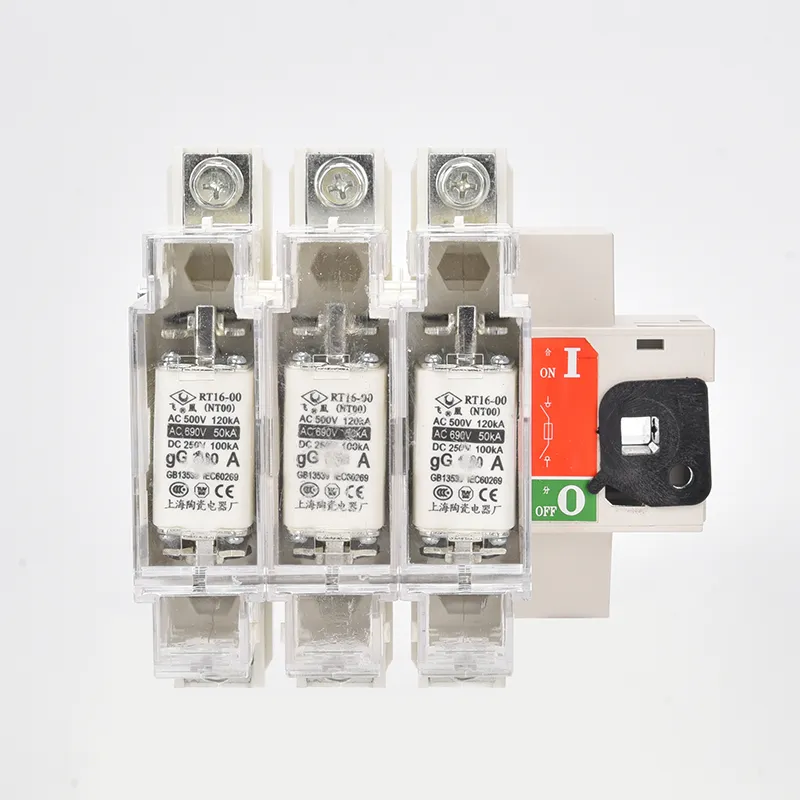

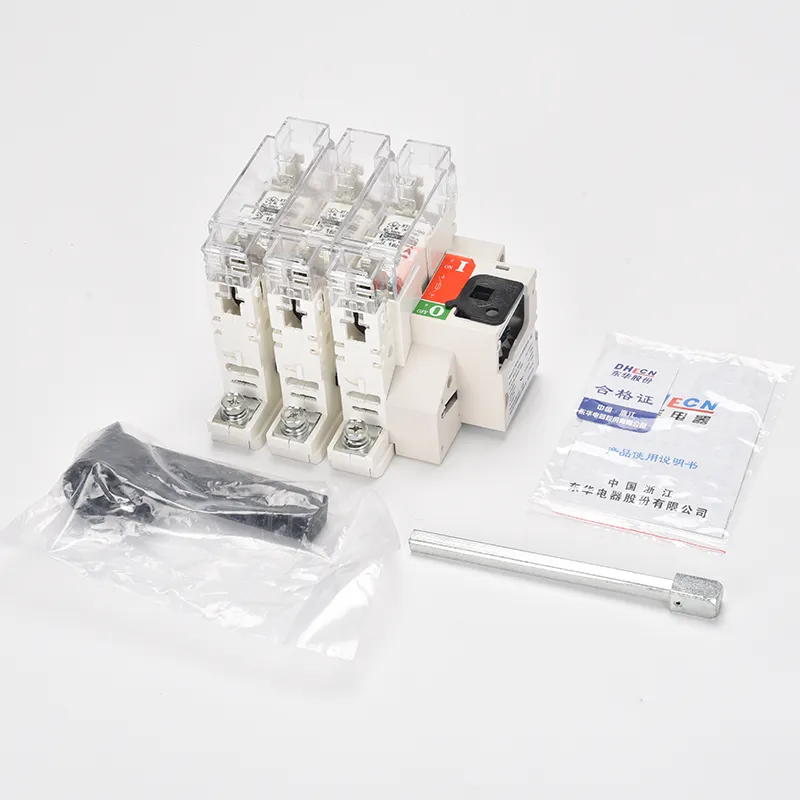

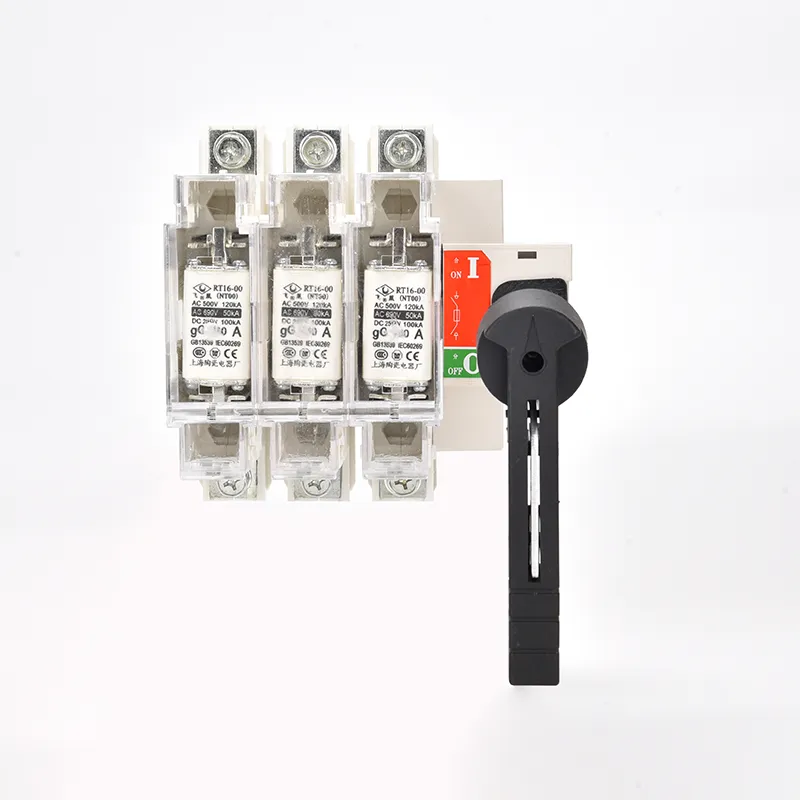

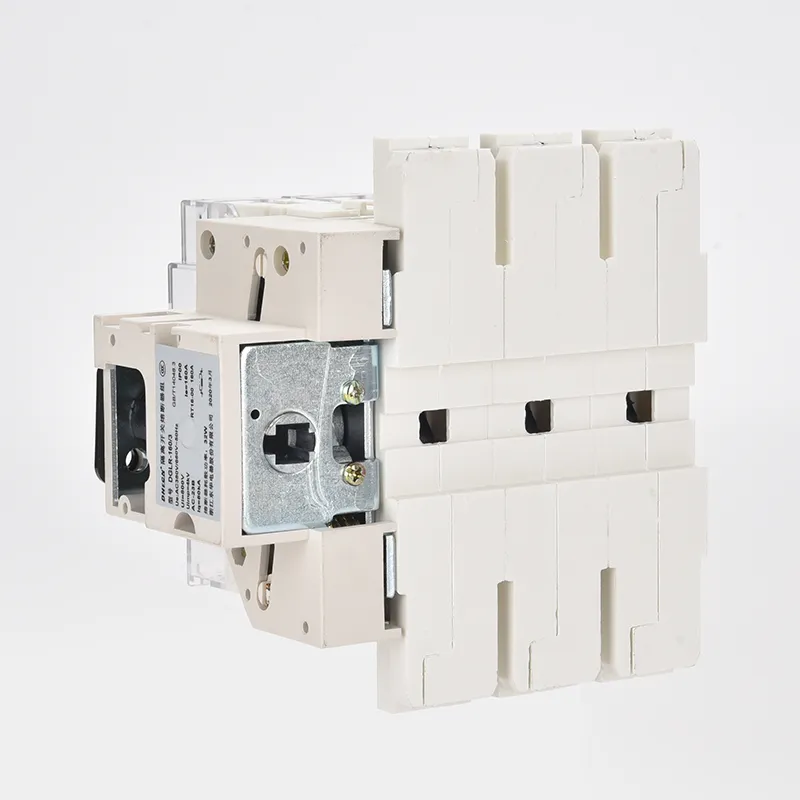

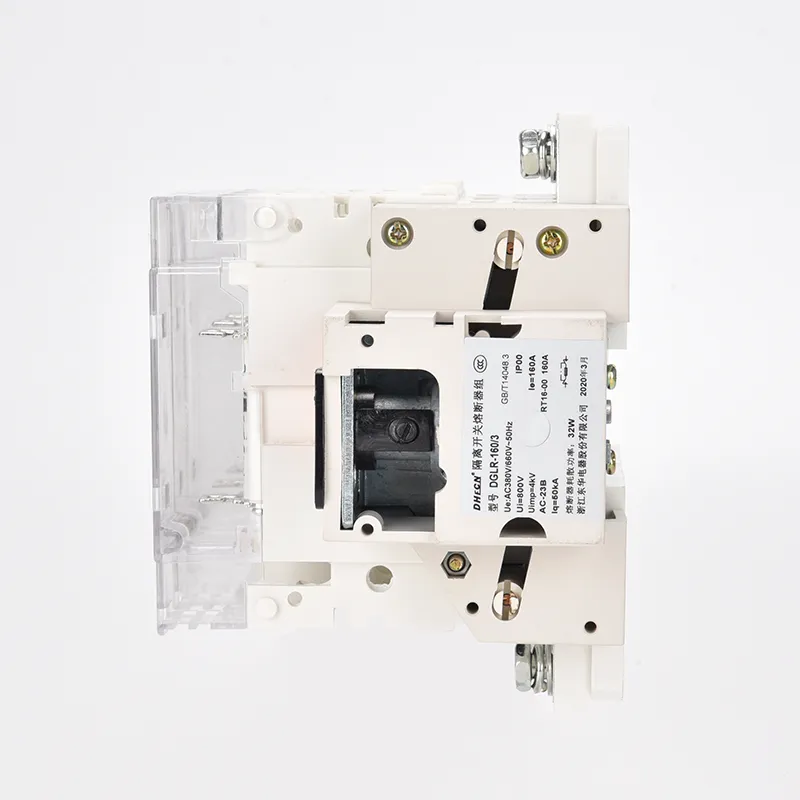

एसी थ्री फेज फ्यूज आयसोलेटर स्विच

Wenzhou XiFa इलेक्ट्रिक पॉवर इक्विपमेंट कंपनी, Ltd मध्ये उत्पादित प्रत्येक ac थ्री फेज फ्यूज आयसोलेटर स्विच स्पष्ट दृश्यमान ब्रेक पॉइंट, सर्किट्सचे सुरक्षित अलगाव आणि शॉर्ट सर्किट आणि ओव्हरलोड्सपासून संरक्षण प्रदान करू शकतो. डिझाईन तपशीलाकडे हे लक्ष देखभाल आणि दैनंदिन ऑपरेशन दरम्यान जोखीम कमी करते. दरम्यान, WenZhou XiFa प्रत्येक विकल्या गेलेल्या एसी थ्री फेज फ्यूज आयसोलेटर स्विचसाठी तांत्रिक सहाय्य, स्थापना मार्गदर्शन आणि जलद प्रतिसाद सेवा प्रदान करते, जेणेकरून ग्राहकांना उत्पादनाच्या संपूर्ण जीवनकाळात उच्च दर्जाचे आयसोलेटर स्विच आणि विश्वसनीय समर्थन दोन्ही मिळतील याची खात्री करा.

चौकशी पाठवा

उत्पादन वर्णन

एसी थ्री फेज फ्यूज आयसोलेटर स्विच हे आयसोलेटर आणि फ्यूजची कार्ये एकत्र करते, सर्किट वेगळे करणे आणि ओव्हरकरंट संरक्षण दोन्ही देते. त्याची संरचनात्मक वैशिष्ट्ये आणि फायदे खालीलप्रमाणे सारांशित केले जाऊ शकतात:

एसी थ्री फेज फ्यूज आयसोलेटर स्विचेसची संरचनात्मक वैशिष्ट्ये:

1.संपर्क डिझाईन: हलणारा संपर्क संपर्काच्या जागेच्या रुंदीशी जुळण्यासाठी मध्यभागी उभ्या केलेल्या कमानदार संरचनेचा अवलंब करतो. हे निश्चित संपर्कासह जोडलेले असताना एक विश्वासार्ह प्रवाहकीय मार्ग सुनिश्चित करते.

2. इंटिग्रेटेड फ्यूज: अंगभूत फ्यूजसह सुसज्ज जे ओव्हरकरंट संरक्षण प्रदान करतात. जेव्हा वर्तमान रेटेड मूल्यापेक्षा जास्त असेल, तेव्हा फ्यूज घटक वितळतो, सर्किट लगेच डिस्कनेक्ट करतो.

3.मेकॅनिकल इंटरलॉक: शाफ्ट हँडलशी जोडलेले आहे, आणि स्प्रिंग एनर्जी-स्टोरेज यंत्रणा जलद स्विचिंग सुनिश्चित करते. ऑपरेशनची गती आणि शक्ती एकसमान राहते, मॅन्युअल प्रयत्नांपासून स्वतंत्र.

4.संरक्षणात्मक गृहनिर्माण: संलग्नक काचेच्या फायबर प्रबलित राळापासून बनलेले आहे, उत्कृष्ट डायलेक्ट्रिक सामर्थ्य आणि विश्वसनीय इन्सुलेशन कार्यप्रदर्शन देते.

एसी थ्री फेज फ्यूज आयसोलेटर स्विचचे फायदे:

1. सर्वसमावेशक संरक्षण: शॉर्ट सर्किट्स आणि ओव्हरलोड्सला जलद प्रतिसाद सुनिश्चित करून, फ्यूजच्या ओव्हरकरंट संरक्षणासह स्विचचे पृथक्करण कार्य एकत्र करते.

2.सुरक्षित आणि विश्वासार्ह: उच्च ब्रेकिंग क्षमता, मजबूत वर्तमान मर्यादित वैशिष्ट्ये आणि यांत्रिक इंटरलॉक वैशिष्ट्ये ऑपरेशनल सुरक्षितता वाढवतात.

3. सोपी देखभाल: मॉड्यूलर फ्यूज डिझाइनमुळे संपूर्ण युनिट बदलण्याची गरज न पडता, फॉल्टनंतर फ्यूज घटक त्वरित बदलण्याची परवानगी मिळते.

4. प्रभावी खर्च: कमी व्होल्टेज अनुप्रयोगांसाठी योग्य आहे जसे की पॅड माउंटेड ट्रान्सफॉर्मर, तुलनेने कमी किमतीत स्थिर कार्यप्रदर्शन देतात.

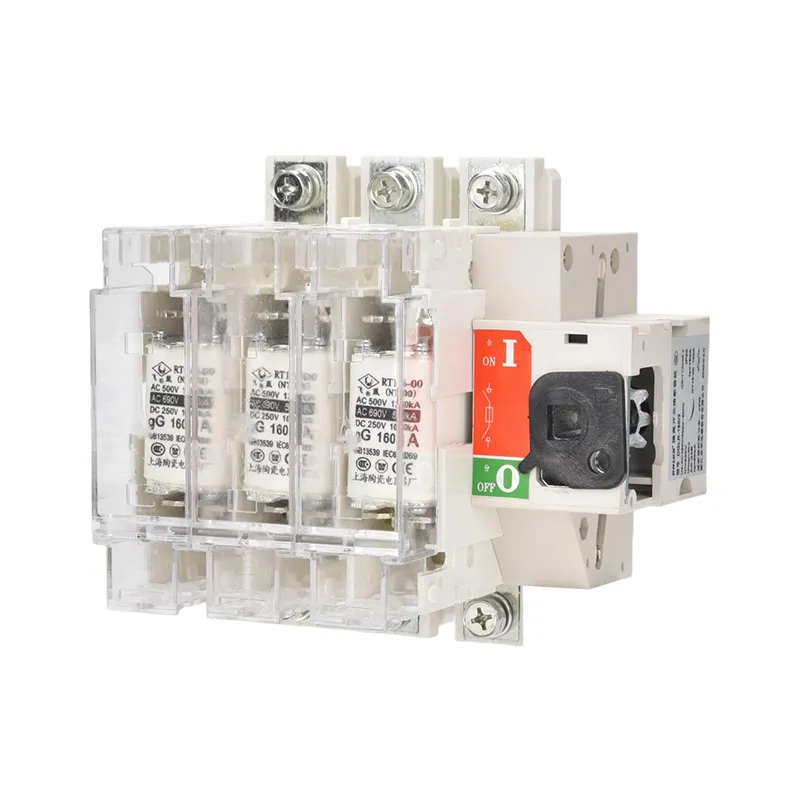

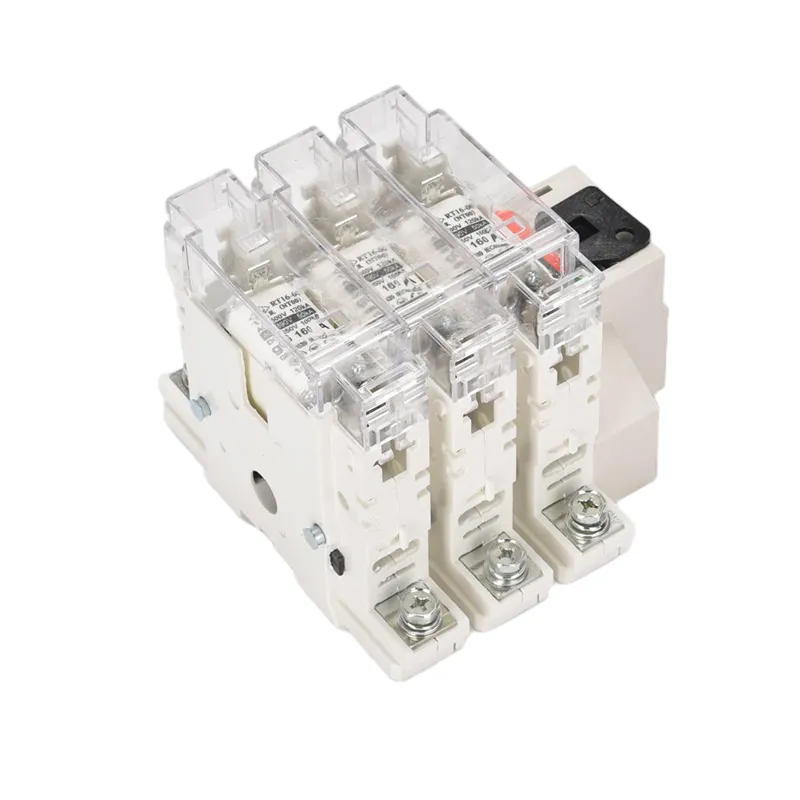

AC Three Phase Fuse Isolator Switch

उत्पादन पॅरामीटर:

फ्रेम वर्तमान ए	फ्यूजचे रेट केलेले प्रवाह (A)	फ्यूज मोड
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

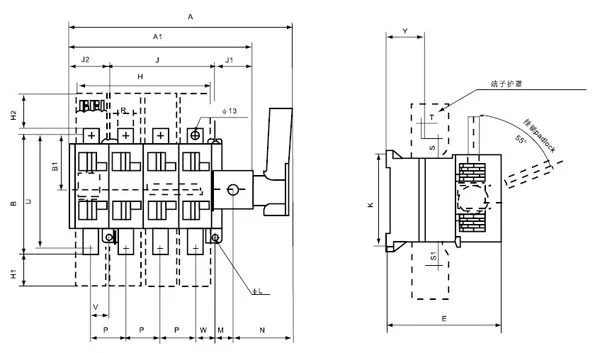

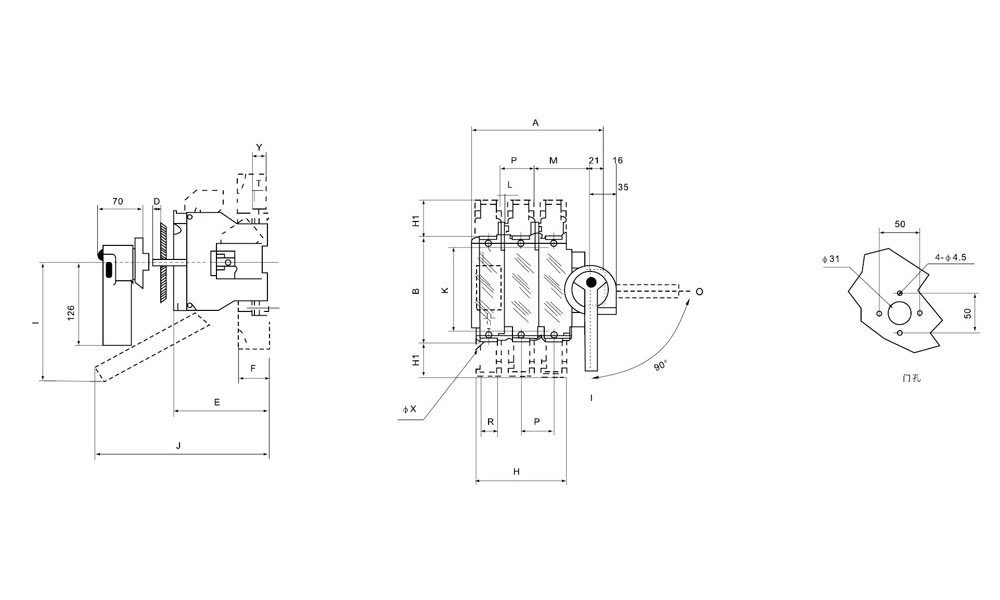

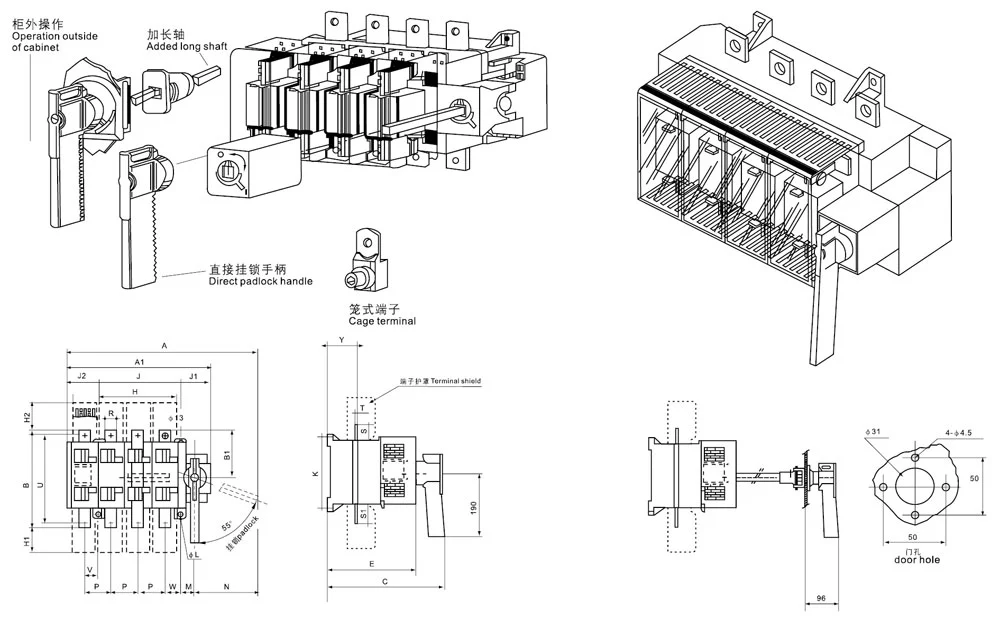

समोरचा प्रकार

प्रकार	फ्यूजचा आकार	फ्रेम आकार आणि स्थापना आकार
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	०～00C	152	118	20-30	117				159	145	106	5.4	62.5	32
63A/4	०～00C	184	118	20-30	117				159	145	106	5.4	62.5	32
160A/3	०-००	164	162	२८-३०	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	०-००	200	162	२८-३०	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	२८-३०	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	२८-३०	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
४००/३	2	278	205	२८-३०	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
४००/४	2	344	205	२८-३०	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

प्रकार	फ्यूजचा आकार	फ्रेम आकार आणि स्थापना आकार
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

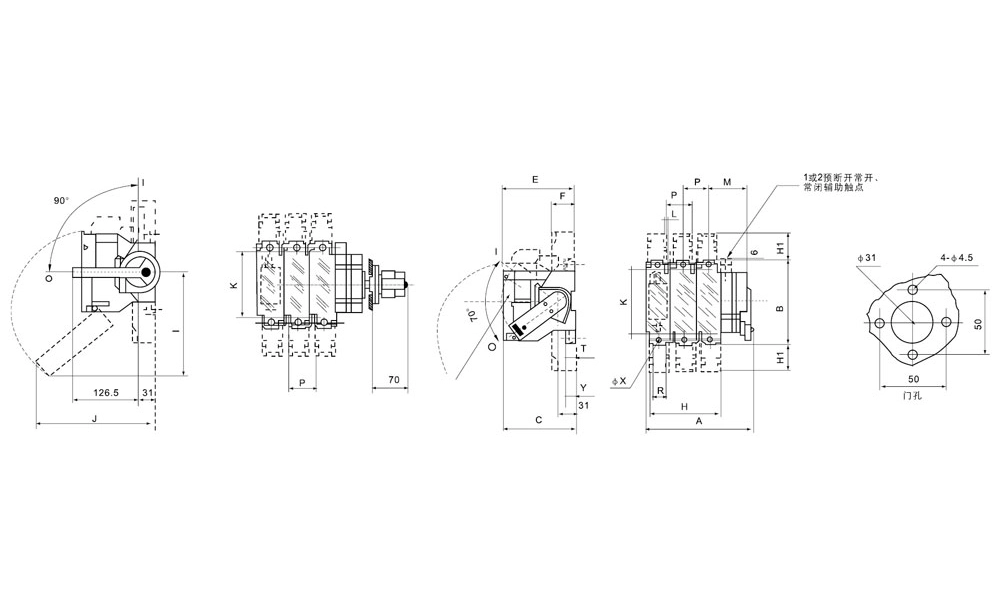

बाजूला प्रकार

प्रकार	फ्यूजचा आकार	फ्रेम आकार आणि स्थापना आकार
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	०～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	०～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	०-००	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	०-००	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
४००/३	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
४००/४	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

प्रकार	फ्यूजचा आकार	फ्रेम आकार आणि स्थापना आकार
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

उत्पादन देखभाल:

प्रश्न: एसी थ्री फेज फ्यूज आयसोलेटर स्विचमध्ये फ्यूज कसे कार्य करते?

A: जेव्हा विद्युत प्रवाह रेट केलेल्या मर्यादा ओलांडतो तेव्हा फ्यूज घटक वितळतो, सर्किट लगेच कापतो. हे केबल्स, ट्रान्सफॉर्मर आणि उपकरणांचे ओव्हरलोड्स किंवा शॉर्ट सर्किट्समुळे झालेल्या नुकसानापासून संरक्षण करते.

प्रश्न: एसी थ्री फेज फ्यूज आयसोलेटर स्विचमध्ये कोणती सुरक्षा वैशिष्ट्ये समाविष्ट आहेत?

A: स्पष्ट दृश्यमान ब्रेक पॉइंट ऑपरेटर डिस्कनेक्शन पाहू शकतात याची खात्री करते. यांत्रिक इंटरलॉक असुरक्षित ऑपरेशन्स टाळतात आणि फ्यूज घटक त्वरित दोष संरक्षण प्रदान करतात.

प्रश्न: देखभाल करणे किती सोपे आहे?

उ: देखभाल सरळ आहे. फ्यूज मॉड्यूल बदलण्यायोग्य आहे, म्हणजे डाउनटाइम किमान आहे आणि अधिक जटिल उपकरणांच्या तुलनेत सुटे भाग स्वस्त आहेत.
