हजारो सर्व्हरने भरलेल्या गजबजलेल्या डेटा सेंटरमध्ये, वापरल्या जाणाऱ्या प्रत्येक वॉट पॉवरचे अचूक निरीक्षण करणे आवश्यक आहे. ऊर्जेच्या वापराचा मागोवा घेण्यासाठी, अकार्यक्षमता ओळखण्यासाठी आणि खर्चाचे वाटप करण्यासाठी सुविधा व्यवस्थापक मीटरच्या नेटवर्कवर अवलंबून असतो. या प्रत्येक मीटरच्या मध्यभागी a आहेवर्तमान ट्रान्सफॉर्मर सीटी- एक नम्र सेन्सर जो शांतपणे इलेक्ट्रिकल मापनातील सर्वात गंभीर कार्यांपैकी एक करतो. या घटकाशिवाय, अचूक पॉवर मॉनिटरिंग जवळजवळ अशक्य होईल. वर्तमान ट्रान्सफॉर्मर हे उच्च-व्होल्टेज, उच्च-वर्तमान वीज वितरणाचे जग आणि आधुनिक मीटरिंग सिस्टमच्या संवेदनशील, कमी-पावर इलेक्ट्रॉनिक्समधील आवश्यक पूल आहेत.
तर विद्युत मीटरिंग प्रणालीसाठी वर्तमान ट्रान्सफॉर्मर सीटी मुख्य सेन्सर काय बनवते? उत्तर तीन मूलभूत क्षमतांमध्ये आहे: विस्तृत डायनॅमिक श्रेणीमध्ये अचूक वर्तमान मापन, प्राथमिक सर्किट आणि मापन उपकरणांमधील संपूर्ण गॅल्व्हॅनिक अलगाव आणि मीटर आणि संरक्षण रिलेद्वारे सहजपणे प्रक्रिया केलेले प्रमाणित, कमी-वर्तमान आउटपुट प्रदान करण्याची क्षमता. हा लेख डिझाईन तत्त्वे, कार्यप्रदर्शन वैशिष्ट्ये आणि अनुप्रयोग विचारांचे अन्वेषण करेल जे विद्युत मीटरिंगमध्ये वर्तमान ट्रान्सफॉर्मर अपरिहार्य बनवतात. चुंबकीय इंडक्शनच्या भौतिकशास्त्रापासून अचूकता आणि संपृक्ततेच्या व्यावहारिक आव्हानांपर्यंत, आम्ही अभियांत्रिकीचे विच्छेदन करू जे या उपकरणांना निवासी सबमीटरपासून उच्च-व्होल्टेज सबस्टेशनपर्यंत सर्व गोष्टींमध्ये विश्वासार्ह मोजमाप देण्यास सक्षम करते.

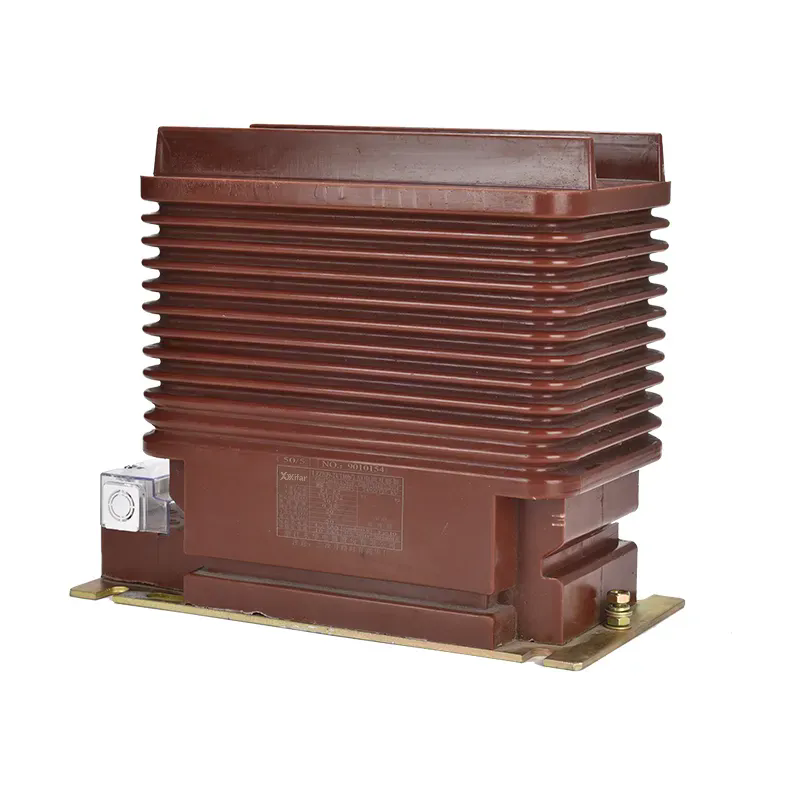

करंट ट्रान्सफॉर्मर सीटी हा एक प्रकारचा इन्स्ट्रुमेंट ट्रान्सफॉर्मर आहे जो प्राथमिक कंडक्टरमध्ये वाहणाऱ्या विद्युत् प्रवाहाच्या प्रमाणात कमी, अचूकपणे मोजलेला विद्युत् प्रवाह निर्माण करण्यासाठी डिझाइन केलेला आहे. हे एक निष्क्रिय उपकरण आहे जे इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या तत्त्वावर कार्य करते. प्राथमिक कंडक्टर—मापन करण्यासाठी विद्युत् प्रवाह वाहून नेणारी तार—सीटीच्या कोरमधून जाते, जी विशेषत: सिलिकॉन स्टील किंवा नॅनोक्रिस्टलाइन मिश्र धातुसारख्या उच्च-पारगम्यता चुंबकीय सामग्रीची रिंग असते. हा प्राथमिक कंडक्टर सिंगल-टर्न प्राथमिक वळण म्हणून काम करतो. दुय्यम वळण, ज्यामध्ये कोरभोवती इन्सुलेटेड कॉपर वायर जखमेच्या अनेक वळणांचा समावेश आहे, आउटपुट करंट प्रदान करते. जेव्हा प्राथमिक कंडक्टरमधून वैकल्पिक प्रवाह वाहतो तेव्हा ते कोरमध्ये भिन्न चुंबकीय प्रवाह तयार करते. हा प्रवाह दुय्यम विंडिंगमध्ये एक विद्युतप्रवाह प्रेरित करतो जो प्राथमिक प्रवाहाच्या प्रमाणात असतो, वळणांच्या गुणोत्तराने मोजला जातो.
एका लहान, प्रातिनिधिक नमुन्याचे वजन करून हत्तीचे वजन मोजणारे अचूक प्रमाण म्हणून वर्तमान ट्रान्सफॉर्मरची कल्पना करा. प्राथमिक प्रवाह हा हत्ती आहे—मोठा आणि अनाठायी. दुय्यम प्रवाह लहान नमुना आहे—मापन करण्यास सोपे आणि हाताळण्यास सुरक्षित. सीटीचे वळण गुणोत्तर स्केलिंग घटक निर्धारित करते. उदाहरणार्थ, 1000:5 CT चा अर्थ असा की जेव्हा 1000 अँपिअर प्राथमिकमधून वाहतात, तेव्हा 5 अँपिअर दुय्यम सर्किटमधून वाहतात. हे प्रमाणित 5 A (किंवा 1 A) दुय्यम आउटपुट मीटर, रिले आणि इतर मॉनिटरिंग उपकरणे प्राथमिक सर्किटच्या उच्च प्रवाह आणि व्होल्टेजसाठी डिझाइन करण्याची आवश्यकता न ठेवता प्रमाणित, अदलाबदल करण्यायोग्य उपकरणे म्हणून तयार करण्यास अनुमती देते. वर्तमान ट्रान्सफॉर्मर सीटी आधुनिक विद्युत मीटरिंगचा कणा का आहे याचे हे मूलभूत कारण आहे.
सीटीच्या कार्यक्षमतेमध्ये मुख्य सामग्री हा एक महत्त्वाचा घटक आहे. चुंबकीय प्रवाह कार्यक्षमतेने केंद्रित करण्यासाठी कोरमध्ये उच्च पारगम्यता असणे आवश्यक आहे आणि तोटा कमी करण्यासाठी त्यात कमी हिस्टेरेसिस असणे आवश्यक आहे. प्राथमिक आणि दुय्यम प्रवाहांमधील गुणोत्तर प्रवाहांच्या संपूर्ण श्रेणीमध्ये स्थिर राहील याची खात्री करण्यासाठी कोरमध्ये रेखीय चुंबकीकरण वक्र देखील असणे आवश्यक आहे. येथेवेन्झो झिफा इलेक्ट्रिकल इक्विपमेंट कंपनी लिमिटेड,आम्ही उच्च-गुणवत्तेच्या धान्याभिमुख सिलिकॉन स्टीलचा वापर करून करंट ट्रान्सफॉर्मर सीटी कोर तयार करतो, जे उत्कृष्ट चुंबकीय गुणधर्म आणि कमी जबरदस्तीने निवडले जाते. कोर डिझाईन आणि वाइंडिंग तंत्रज्ञानातील आमच्या कारखान्याचा अनुभव हे सुनिश्चित करतो की आमचे सध्याचे ट्रान्सफॉर्मर विविध अनुप्रयोगांमध्ये विश्वसनीय, अचूक कार्यप्रदर्शन देतात.
मीटरिंग ऍप्लिकेशन्समध्ये सध्याचे ट्रान्सफॉर्मर वापरण्याचे मुख्य कारण सुरक्षितता आहे. उच्च-वर्तमान, उच्च-व्होल्टेज सर्किटशी मीटरला थेट जोडणे विलक्षण धोकादायक असेल. मीटरला पूर्ण प्राथमिक व्होल्टेज (जे शेकडो किलोव्होल्ट असू शकते) आणि करंट (जे हजारो अँपिअर असू शकते) साठी रेट करणे आवश्यक आहे. हे भौतिकदृष्ट्या मोठे, प्रतिबंधात्मक महाग आणि स्वाभाविकपणे धोकादायक असेल. वर्तमान ट्रान्सफॉर्मर सीटी गॅल्व्हॅनिक अलगाव प्रदान करून ही समस्या सुंदरपणे सोडवते. प्राथमिक सर्किट आणि दुय्यम सर्किट दरम्यान थेट विद्युत कनेक्शन नाही. कोरच्या इन्सुलेशन आणि विंडिंग्जमधील भौतिक अंतराद्वारे प्राथमिक दुय्यमपासून वेगळे केले जाते. हे अलगाव हे सुनिश्चित करते की मीटर आणि ऑपरेटर प्राथमिक प्रणालीच्या धोकादायक व्होल्टेज आणि प्रवाहांच्या संपर्कात नाहीत.
वर्तमान ट्रान्सफॉर्मर सीटीचे दुय्यम सर्किट काम करण्यासाठी सुरक्षितपणे डिझाइन केलेले आहे. सामान्य दुय्यम आउटपुट एकतर 5 A किंवा 1 A आहे, जे मानक मीटर आणि संरक्षण रिलेद्वारे सहज हाताळले जाते. दुय्यम टर्मिनल्सवरील व्होल्टेज देखील कमी ठेवले जाते. हा सुरक्षितता पैलू म्हणजे केवळ सोय नाही; ही एक मूलभूत सुरक्षा आवश्यकता आहे. प्राथमिक ऊर्जावान असताना सीटीचे दुय्यम सर्किट कधीही उघडले जाऊ नये. दुय्यम सर्किट उघडे असल्यास, दुय्यम टर्मिनल्सच्या उच्च प्रतिबाधामुळे कोर फ्लक्स धोकादायक पातळीपर्यंत वाढेल, उच्च व्होल्टेज निर्माण करेल जे कर्मचाऱ्यांसाठी घातक आणि उपकरणांसाठी विनाशकारी असू शकते.
मीटरिंग अनुप्रयोगांसाठी, ही सुरक्षितता सर्वोपरि आहे. वर्तमान ट्रान्सफॉर्मर सीटी मीटरला वाचन आणि देखभालीसाठी सोयीस्कर ठिकाणी सुरक्षितपणे स्थापित करण्याची परवानगी देतो. मीटर पॅनेलमध्ये ठेवता येते, भिंतीवर बसवले जाऊ शकते किंवा प्राथमिक सर्किटपासून दूरस्थपणे देखील ठेवले जाऊ शकते. हे विशेषतः आधुनिक डेटा सेंटर्स, औद्योगिक सुविधा आणि व्यावसायिक इमारतींमध्ये महत्वाचे आहे जेथे केंद्रीकृत ऊर्जा व्यवस्थापन प्रणालींना अनेक बिंदूंवर अचूक मापन आवश्यक असते. Xifa येथील आमचा कारखाना सुरक्षिततेचा विचार करून, उच्च-गुणवत्तेची इन्सुलेशन सामग्री आणि मजबूत बांधकाम वापरून उत्पादनाच्या आयुष्यावर विश्वासार्ह अलगाव सुनिश्चित करण्यासाठी त्याचे वर्तमान ट्रान्सफॉर्मर सीटी डिझाइन करते.
कोणत्याही मीटरिंग ऍप्लिकेशनसाठी, अचूकता हे सर्वात महत्त्वाचे कार्यप्रदर्शन मापदंड आहे. करंट ट्रान्सफॉर्मर सीटीची अचूकता त्याच्या अचूकतेच्या वर्गानुसार व्यक्त केली जाते, जी प्राथमिक आणि दुय्यम प्रवाह आणि स्वीकार्य फेज विस्थापन यांच्यातील गुणोत्तरामध्ये स्वीकार्य त्रुटी परिभाषित करते. अचूकता वर्ग अक्षर आणि संख्या यांच्या संयोगाने निर्दिष्ट केला जातो. मीटरिंग ऍप्लिकेशन्ससाठी, सर्वात सामान्य अचूकता वर्ग 0.1, 0.2, 0.5, 1, आणि 3 आहेत. संख्या रेट केलेल्या वर्तमानातील कमाल टक्केवारी त्रुटी दर्शवते. उदाहरणार्थ, वर्ग 0.5 CT मध्ये रेट केलेल्या प्रवाहात 0.5% ची कमाल गुणोत्तर त्रुटी आहे.
अचूक पॉवर मापनासाठी फेज विस्थापन देखील महत्त्वपूर्ण आहे. थ्री-फेज सिस्टीममध्ये, सीटीमधील फेज त्रुटींमुळे सक्रिय आणि प्रतिक्रियाशील शक्तीच्या मापनामध्ये महत्त्वपूर्ण त्रुटी येऊ शकतात. अचूकता वर्ग कमाल फेज विस्थापन देखील परिभाषित करतो. उदाहरणार्थ, वर्ग 0.5 CT मध्ये 20 मिनिटे (0.33 अंश) कमाल फेज विस्थापन असते. अचूकता वर्ग विशिष्ट भार (भार) आणि रेट केलेल्या वर्तमान (सामान्यत: 100%) च्या विशिष्ट टक्केवारीवर मोजला जातो. सीटीची अचूकता त्याच्या संपूर्ण श्रेणीवर स्थिर नसते; हे सामान्यत: रेट केलेल्या प्रवाहावर सर्वात अचूक असते आणि अत्यंत कमी प्रवाहांवर आणि रेट केलेल्या मूल्यापेक्षा जास्त प्रवाहांवर कमी होते.
खालील तक्त्यामध्ये अचूकता वर्ग आणि त्यांच्या ठराविक मीटरिंग अनुप्रयोगांचा सारांश दिला आहे.
| अचूकता वर्ग | कमाल गुणोत्तर त्रुटी | कमाल फेज विस्थापन | ठराविक अर्ज |
| 0.1 | ०.१% | 5 मिनिटे | अचूक मीटरिंग, कॅलिब्रेशन, मानके |
| 0.2 | ०.२% | 10 मिनिटे | उच्च-अचूकता महसूल मीटरिंग |
| 0.5 | ०.५% | 20 मिनिटे | व्यावसायिक आणि औद्योगिक मीटरिंग |
| 1.0 | 1.0% | 60 मिनिटे | सामान्य-उद्देश मीटरिंग |
| 3.0 | ३.०% | निर्दिष्ट नाही | फक्त संकेत |
अचूक अचूकता वर्ग निवडणे हा एक गंभीर निर्णय आहे. रेव्हेन्यू मीटरिंग ऍप्लिकेशन्ससाठी, जेथे मोजमाप बिलिंगसाठी वापरले जातात, उच्च अचूकता (0.1 किंवा 0.2) आवश्यक आहे. सबमीटरिंग आणि सामान्य निरीक्षणासाठी, वर्ग 0.5 किंवा 1.0 सीटी सामान्यतः पुरेसे आहे. आवश्यक अचूकता वर्ग मीटरच्या ओझ्यावर देखील अवलंबून असतो. CT त्याच्या निर्दिष्ट अचूकतेच्या मर्यादेत कार्यरत आहे याची खात्री करण्यासाठी मीटरमध्ये पुरेसे कमी ओझे असणे आवश्यक आहे. Wenzhou Xifa Electrical Equipment Co., Ltd. येथे, आम्ही आमच्या ग्राहकांच्या गरजेनुसार करंट ट्रान्सफॉर्मर CT अचूकता वर्गांची संपूर्ण श्रेणी ऑफर करतो, उच्च-अचूकतेच्या रेव्हेन्यू मीटरिंगपासून ते सामान्य मॉनिटरिंग ऍप्लिकेशन्सपर्यंत.
करंट ट्रान्सफॉर्मर सीटीच्या मुख्य फायद्यांपैकी एक म्हणजे लहान फ्रॅक्शनल करंट्सपासून मोठ्या ओव्हरलोड करंट्सपर्यंत विस्तृत श्रेणीतील प्रवाह अचूकपणे मोजण्याची क्षमता आहे. ही डायनॅमिक श्रेणी आधुनिक इलेक्ट्रिकल मीटरिंग सिस्टमसाठी आवश्यक आहे, ज्याने प्रकाश आणि जड भार दोन्हीच्या कालावधीत उर्जेचा वापर अचूकपणे मोजला पाहिजे. सीटीची डायनॅमिक श्रेणी प्रामुख्याने कोर मटेरियल आणि विंडिंग डिझाइनद्वारे निर्धारित केली जाते. कोर फ्लक्स घनतेच्या विस्तृत श्रेणीवर रेखीयपणे कार्य करण्यास सक्षम असणे आवश्यक आहे. वळण गळती कमी करण्यासाठी आणि स्थिर वळण गुणोत्तर प्रदान करण्यासाठी डिझाइन केलेले असणे आवश्यक आहे.
विस्तृत डायनॅमिक श्रेणी प्राप्त करण्यासाठी मुख्य सामग्री हा सर्वात महत्वाचा घटक आहे. कोरमध्ये रेखीय चुंबकीकरण वक्र असणे आवश्यक आहे, याचा अर्थ फ्लक्स घनता चुंबकीय शक्तीच्या प्रमाणात, संपृक्तता बिंदूपर्यंत आहे. उच्च-पारगम्यता कोर, जसे की ग्रेन-ओरिएंटेड सिलिकॉन स्टील, प्रवाहांच्या विस्तृत श्रेणीवर तुलनेने रेषीय क्षेत्र आहे. हिस्टेरेसिस कमी करण्यासाठी आणि सीटी वेळेनुसार त्याची अचूकता राखते याची खात्री करण्यासाठी कोरमध्ये कमी जबरदस्ती असणे आवश्यक आहे. कोर मटेरिअलची निवड उच्च संपृक्तता फ्लक्स घनता असण्यासाठी देखील केली जाते ज्यामुळे कोरला फॉल्ट परिस्थितीत संतृप्त होण्यापासून रोखले जाते. कोर भूमिती देखील महत्त्वाची आहे; मोठ्या क्रॉस-सेक्शनल क्षेत्रासह कोर संतृप्त न होता मोठा प्रवाह हाताळू शकतो.
वळण डिझाइन देखील डायनॅमिक श्रेणी प्रभावित करते. प्राथमिक प्रवाहाच्या प्रति अँपिअर उच्च आउटपुट व्होल्टेज तयार करण्यासाठी दुय्यम वळण सामान्यत: मोठ्या संख्येने वळणांसह जखम केले जाते. ही उच्च संवेदनशीलता सीटीला लहान प्रवाह अचूकपणे मोजू देते. विंडिंगची रचना लीकेज इंडक्टन्स कमी करण्यासाठी केली गेली आहे, ज्यामुळे उच्च फ्रिक्वेन्सीवर आणि क्षणिक परिस्थितीत त्रुटी येऊ शकतात. शॉर्ट सर्किट टाळण्यासाठी वळणांमधील इन्सुलेशन मजबूत असणे आवश्यक आहे. विंडिंग देखील जास्त गरम न करता रेट केलेले प्रवाह हाताळण्यासाठी डिझाइन केलेले असणे आवश्यक आहे. Wenzhou Xifa Electrical Equipment Co., Ltd. मधील आमचा कारखाना प्रगत वाइंडिंग तंत्र आणि उच्च-गुणवत्तेची सामग्री वापरतो हे सुनिश्चित करण्यासाठी की आमचे वर्तमान ट्रान्सफॉर्मर CT त्यांच्या संपूर्ण ऑपरेटिंग रेंजमध्ये विस्तृत डायनॅमिक श्रेणी आणि सातत्यपूर्ण कामगिरी प्रदान करते.
कोर आणि वळण डिझाइन देखील ओझ्याच्या प्रभावासाठी जबाबदार असणे आवश्यक आहे. ओझे म्हणजे मीटर, लीड्स आणि कनेक्टिंग टर्मिनल्ससह दुय्यम सर्किटचा प्रतिबाधा. उच्च ओझे सीटीची प्रभावी डायनॅमिक श्रेणी कमी करू शकते आणि तुलनेने कमी प्रवाहांवर संपृक्तता निर्माण करू शकते. अपेक्षित ओझ्यासाठी योग्य असलेल्या रेटिंगसह सीटी निवडणे महत्वाचे आहे. उच्च बोझ रेटिंग असलेल्या सीटीमध्ये मोठा कोर आणि अधिक वळणे असतील, परिणामी विस्तृत डायनॅमिक श्रेणी असेल. आमची तांत्रिक टीम तुमच्या अर्जासाठी योग्य ओझे मोजण्यात मदत करू शकते.
वर्तमान ट्रान्सफॉर्मर सीटीच्या अचूकतेवर आणि कार्यक्षमतेवर परिणाम करणारे दोन गंभीर घटक म्हणजे ओझे आणि संपृक्तता. बोझ म्हणजे मीटर, कनेक्टिंग लीड्स आणि टर्मिनेशन पॉइंट्ससह दुय्यम सर्किटचा एकूण प्रतिबाधा. जर ओझे खूप जास्त असेल तर, सीटीचे आउटपुट व्होल्टेज वाढण्यास भाग पाडले जाईल, ज्यामुळे कोर फ्लक्स वाढेल, ज्यामुळे संतृप्ति होऊ शकते. जेव्हा कोर फ्लक्स घनता सामग्रीच्या जास्तीत जास्त फ्लक्स घनतेपर्यंत पोहोचते तेव्हा संपृक्तता येते, त्यापलीकडे प्राथमिक प्रवाहात वाढ झाल्यामुळे दुय्यम प्रवाहात प्रमाणबद्ध वाढ होत नाही. यामुळे CT एक विकृत आउटपुट सिग्नल तयार करते, ज्यामुळे चुकीचे मोजमाप होते.
ओझे आणि संपृक्तता यांच्यातील संबंध हा एक गंभीर डिझाइन विचार आहे. सीटीला विशिष्ट ओझ्यासाठी रेट केले जाते, सामान्यत: VA (व्होल्ट-अँपीअर) मध्ये व्यक्त केले जाते. उदाहरणार्थ, 5 VA च्या रेटिंगसह CT 5 A वर (P = I²R पासून) 0.2 ohms पर्यंत एकूण प्रतिबाधासह दुय्यम सर्किट चालवू शकते. ओझे या रेटिंगपेक्षा जास्त असल्यास, सीटी कमी प्राथमिक प्रवाहावर संतृप्त होऊ शकते, त्याची डायनॅमिक श्रेणी मर्यादित करते आणि मापन त्रुटी निर्माण करते. मीटर आणि कनेक्टिंग लीड्सच्या वास्तविक ओझ्यापेक्षा जास्त असलेल्या बोझ रेटिंगसह सीटी निवडणे आवश्यक आहे.
अचूक मोजमाप सुनिश्चित करण्यासाठी, CT त्याच्या संपृक्तता बिंदूच्या खाली चांगले ऑपरेट केले पाहिजे. ऑपरेटिंग फ्लक्स आणि सॅच्युरेशन फ्लक्स यांच्यातील समासाला "संपृक्तता मार्जिन" म्हणतात. उच्च संपृक्तता मार्जिनसह एक CT संपृक्ततेसाठी अधिक प्रतिरोधक असेल आणि प्रवाहांच्या विस्तृत श्रेणीवर त्याची अचूकता राखेल. संपृक्तता मार्जिन मुख्य सामग्री, कोर भूमिती आणि वळणांच्या संख्येद्वारे निर्धारित केले जाते. मीटरिंग ऍप्लिकेशन्ससाठी डिझाइन केलेल्या CT मध्ये सामान्यत: उच्च संपृक्तता मार्जिन असते याची खात्री करण्यासाठी ते अचूकता न गमावता ओव्हरलोड हाताळू शकतात. खालील सारणी सामान्य वर्तमान ट्रान्सफॉर्मर सीटीच्या मोजमाप अचूकतेवर ओझ्याचा प्रभाव स्पष्ट करते.
| ओझे (% रेट केलेले) | मापन त्रुटी (%) | प्रभाव |
| २५% | ०.१% | तपशीलात, अचूक मापन |
| ५०% | ०.१५% | तपशीलात, अचूक मापन |
| 100% | ०.३% | रेट केलेल्या ओझ्यावर, त्रुटीमध्ये किंचित वाढ |
| 150% | १.५% | जास्त ओझे, लक्षणीय त्रुटी |
| 200% | ५.०% | तीव्र संपृक्तता, अविश्वसनीय मापन |
मीटरिंग सिस्टमच्या डिझाइन टप्प्यात ओझे नेहमी काळजीपूर्वक मोजले पाहिजे आणि सत्यापित केले पाहिजे. उच्च VA रेटिंग असलेली CT जास्त ओझे हाताळू शकते, परंतु ते मोठे आणि अधिक महाग देखील आहे. कमी VA रेटिंग असलेले CT लहान आणि कमी खर्चिक असते, परंतु ते ओझ्यासाठी अधिक संवेदनशील असते आणि जड भाराखाली भरू शकते. Xifa वर, आम्ही वेगवेगळ्या मीटरिंग ऍप्लिकेशन्सच्या विशिष्ट आवश्यकता पूर्ण करण्यासाठी वेगवेगळ्या बोझ रेटिंगसह वर्तमान ट्रान्सफॉर्मर सीटीची श्रेणी ऑफर करतो. आमची तांत्रिक टीम तुमच्या अर्जासाठी योग्य सीटी निवडण्यात मदत करू शकते.
मीटरिंग ऍप्लिकेशनसाठी योग्य वर्तमान ट्रान्सफॉर्मर सीटी निवडण्यामध्ये सिस्टमच्या वर्तमान, व्होल्टेज आणि अचूकतेच्या आवश्यकतांचे पद्धतशीर मूल्यमापन समाविष्ट आहे. खालील निवड फ्रेमवर्क CT योग्यरित्या निर्दिष्ट केले आहे याची खात्री करण्यासाठी चरण-दर-चरण दृष्टीकोन प्रदान करते. पहिली पायरी म्हणजे प्राथमिक वर्तमान श्रेणी निश्चित करणे. सीटी जास्तीत जास्त ऑपरेटिंग करंट अचूकपणे मोजण्यास सक्षम असणे आवश्यक आहे आणि ते नुकसान न होता जास्तीत जास्त फॉल्ट करंटचा सामना करण्यास सक्षम असणे आवश्यक आहे. सीटीचा रेट केलेला प्रवाह कमाल अपेक्षित लोड करंटच्या अंदाजे 60-80% असणे निवडले पाहिजे, जे भविष्यातील लोड वाढीसाठी काही मार्जिन प्रदान करते. CT च्या डायनॅमिक श्रेणीचा देखील विचार केला पाहिजे, याची खात्री करून ते किमान आणि कमाल प्रवाह अचूकपणे मोजू शकतात.
दुसरी पायरी म्हणजे आवश्यक अचूकता वर्ग निश्चित करणे. महसूल मीटरिंगसाठी, उच्च अचूकता वर्ग (0.1 किंवा 0.2) आवश्यक आहे. सबमीटरिंग आणि सामान्य निरीक्षणासाठी, कमी अचूकता वर्ग (0.5 किंवा 1.0) पुरेसा असू शकतो. अचूकता वर्ग मीटरच्या ओझ्याशी देखील जुळला पाहिजे. तिसरी पायरी म्हणजे ओझे निश्चित करणे. मीटरच्या इनपुट प्रतिबाधा, कनेक्टिंग लीड्सची लांबी आणि कोणत्याही इंटरमीडिएट उपकरणांच्या प्रतिबाधावर आधारित ओझे मोजले जाणे आवश्यक आहे. CT ला बोझ रेटिंग असणे आवश्यक आहे जे गणना केलेल्या ओझ्यापेक्षा मोठे आहे.
खालील सारणी मुख्य निवड निकषांचा सारांश देते आणि वर्तमान ट्रान्सफॉर्मर CT साठी विशिष्ट मूल्ये प्रदान करते.
| निवड निकष | विचार | ठराविक मूल्ये |
| प्राथमिक प्रवाह (A) | कमाल सतत लोड वर्तमान | 50, 100, 200, 400, 800, 1000, 2000 |
| दुय्यम प्रवाह (A) | मीटरसाठी मानक आउटपुट | 5 A किंवा 1 A |
| अचूकता वर्ग | आवश्यक मोजमाप अचूकता | ०.१, ०.२, ०.५, १.० |
| ओझे (VA) | दुय्यम सर्किटची एकूण प्रतिबाधा | 2.5, 5, 10, 15, 30 |
| इन्सुलेशन पातळी | प्राथमिक सर्किटचे रेट केलेले व्होल्टेज | 0.6 kV, 12 kV, 24 kV, 36 kV |
| वारंवारता (Hz) | मुख्य वारंवारता | 50 Hz किंवा 60 Hz |
विचारात घेण्यासाठी अतिरिक्त घटकांमध्ये इन्सुलेशन पातळी, वारंवारता आणि सभोवतालचे तापमान समाविष्ट आहे. सीटी प्राथमिक सर्किटच्या व्होल्टेज पातळीसाठी डिझाइन केलेले असणे आवश्यक आहे. हाय-व्होल्टेज ऍप्लिकेशन्ससाठी, सीटीमध्ये पुरेसे इन्सुलेशन आणि क्रिपेज अंतर असणे आवश्यक आहे. सीटी मुख्य वारंवारता (50 Hz किंवा 60 Hz) साठी डिझाइन केलेले असणे आवश्यक आहे. सभोवतालचे तापमान CT च्या कार्यक्षमतेवर आणि उष्णता नष्ट करण्याच्या क्षमतेवर परिणाम करते. Xifa येथे, आम्ही कमी-व्होल्टेज वितरणापासून ते उच्च-व्होल्टेज सबस्टेशन मीटरिंगपर्यंत विस्तृत अनुप्रयोगांसाठी वर्तमान ट्रान्सफॉर्मर सीटी तयार करतो. आमची उत्पादने संबंधित आंतरराष्ट्रीय मानकांची पूर्तता करण्यासाठी डिझाइन केलेली आहेत आणि विश्वासार्ह कामगिरी सुनिश्चित करण्यासाठी कठोरपणे चाचणी केली जाते.
प्रश्न 1: वर्तमान ट्रान्सफॉर्मर आणि व्होल्टेज ट्रान्सफॉर्मरमध्ये काय फरक आहे?
उत्तरः विद्युत् प्रवाह मोजण्यासाठी करंट ट्रान्सफॉर्मर (CT) वापरला जातो आणि सर्किटसह मालिकेत जोडलेला असतो. व्होल्टेज ट्रान्सफॉर्मर (VT) चा वापर व्होल्टेज मोजण्यासाठी केला जातो आणि तो समांतर जोडलेला असतो. सीटी प्राथमिक विद्युत् प्रवाहाच्या प्रमाणात दुय्यम विद्युत् प्रवाह तयार करते, तर व्हीटी प्राथमिक व्होल्टेजच्या प्रमाणात दुय्यम व्होल्टेज तयार करते. ते दोन्ही इन्स्ट्रुमेंट ट्रान्सफॉर्मर आहेत जे मीटरिंग आणि संरक्षणासाठी वापरले जातात. करंट ट्रान्सफॉर्मर सीटी हे पॉवर सिस्टीममधील करंट मोजण्यासाठी मुख्य सेन्सर आहे.
प्रश्न 2: मी कोणत्याही अभिमुखतेमध्ये वर्तमान ट्रान्सफॉर्मर सीटी स्थापित करू शकतो?
उत्तरः वर्तमान ट्रान्सफॉर्मर सीटी बहुतेक अभिमुखतेमध्ये स्थापित केले जाऊ शकते, परंतु सामान्यतः निर्मात्याच्या मार्गदर्शक तत्त्वांचे पालन करण्याची शिफारस केली जाते. अभिमुखता सामान्य ऑपरेटिंग प्रवाहांच्या अचूकतेवर लक्षणीय परिणाम करत नाही. तथापि, उच्च-अचूकता ऍप्लिकेशन्ससाठी, हे सुनिश्चित करणे उचित आहे की कोर जास्त कंपन किंवा चुंबकीय क्षेत्रांच्या अधीन नाही. स्प्लिट-कोर सीटीसाठी, कोर योग्यरित्या बंद आहे आणि अचूकता राखण्यासाठी सुरक्षित आहे याची काळजी घेतली पाहिजे.
प्रश्न 3: मी 5 A आणि 1 A दुय्यम CT मध्ये कसे निवडू?
उत्तर: 5 A आणि 1 A दुय्यम वर्तमान ट्रान्सफॉर्मर CT मधील निवड मीटरिंग उपकरणे आणि CT आणि मीटरमधील अंतर यावर अवलंबून असते. A 5 A आउटपुट अधिक सामान्य आहे आणि उच्च सिग्नल पातळी प्रदान करते, जे गोंगाटाच्या वातावरणात फायदेशीर ठरू शकते. A 1 A आउटपुट बहुतेकदा लांब-अंतराच्या प्रसारणासाठी वापरला जातो कारण कमी प्रवाह लीड्समधील व्होल्टेज ड्रॉप कमी करतो. बहुतेक आधुनिक मीटर 5 A आणि 1 A इनपुटला समर्थन देतात. आमचा कारखाना तुमच्या विशिष्ट अनुप्रयोगासाठी इष्टतम निवडीबद्दल मार्गदर्शन प्रदान करू शकतो.
प्रश्न 4: वर्तमान ट्रान्सफॉर्मर CT कशामुळे संतृप्त होते?
उत्तर: जेव्हा कोरमधील चुंबकीय प्रवाह त्याच्या कमाल मर्यादेपर्यंत पोहोचतो तेव्हा वर्तमान ट्रान्सफॉर्मर CT संतृप्त होतो. हे विशेषत: जेव्हा प्राथमिक प्रवाह सीटीच्या रेट केलेल्या क्षमतेपेक्षा मोठ्या फरकाने ओलांडते किंवा जेव्हा दुय्यम ओझे खूप जास्त असते तेव्हा उद्भवते. संपृक्तता प्राथमिक विद्युत् प्रवाहातील उच्च डीसी घटकामुळे किंवा जास्त प्रणाली वारंवारतेमुळे देखील होऊ शकते. जेव्हा सीटी संतृप्त होते, तेव्हा त्याचा आउटपुट करंट विकृत होतो आणि प्राथमिक प्रवाहाच्या प्रमाणात नसतो, ज्यामुळे चुकीचे मोजमाप आणि संभाव्य संरक्षण खराब होते. आमची फॅक्टरी दोष परिस्थितीत विश्वसनीय कार्यप्रदर्शन सुनिश्चित करण्यासाठी संपृक्तता वैशिष्ट्यांसाठी प्रत्येक सीटीची चाचणी करते.
प्रश्न 5: मीटरिंगसाठी स्प्लिट-कोर सीटी वापरण्याचे कोणते फायदे आहेत?
उत्तर: स्प्लिट-कोर करंट ट्रान्सफॉर्मर सीटी अनेक फायदे देते, विशेषत: रेट्रोफिट इन्स्टॉलेशनसाठी. कंडक्टर डिस्कनेक्ट न करता कोर उघडला आणि प्राथमिक कंडक्टरभोवती क्लॅम्प केला जाऊ शकतो. हे इंस्टॉलेशन खूप सोपे आणि जलद बनवते, विशेषत: विद्यमान प्रणालींमध्ये जेथे डिस्कनेक्शन अवघड किंवा महाग आहे. स्प्लिट-कोर सीटी तात्पुरत्या मॉनिटरिंग ऍप्लिकेशनसाठी देखील उपयुक्त आहेत. तथापि, स्प्लिट-कोर सीटीमध्ये सामान्यत: समान वर्गाच्या सॉलिड-कोर सीटीपेक्षा कमी अचूकता असते. उच्च-अचूकता अनुप्रयोगांसाठी, घन-कोर सीटीला प्राधान्य दिले जाते. आमची स्प्लिट-कोर करंट ट्रान्सफॉर्मर सीटी उत्पादने सुलभ स्थापनेची सुविधा देताना चांगली अचूकता प्रदान करण्यासाठी डिझाइन केलेली आहेत.
सध्याचे ट्रान्सफॉर्मर हे इलेक्ट्रिकल मीटरिंग सिस्टीमचे अनसिंग हिरो आहेत. ते कर्मचारी आणि उपकरणांची सुरक्षितता सुनिश्चित करताना उच्च प्रवाह अचूकपणे मोजण्याचे महत्त्वपूर्ण कार्य प्रदान करतात. गॅल्व्हॅनिक अलगाव प्रदान करण्याची, प्रमाणित कमी-वर्तमान आउटपुट तयार करण्याची आणि विस्तृत डायनॅमिक श्रेणीवर विश्वासार्हपणे कार्य करण्याची त्यांची क्षमता त्यांना आधुनिक ऊर्जा निरीक्षण, बिलिंग आणि संरक्षण अनुप्रयोगांसाठी अपरिहार्य बनवते. चुंबकीय इंडक्शनच्या भौतिकशास्त्रापासून ते ओझे आणि संपृक्ततेच्या व्यावहारिक विचारांपर्यंत, वर्तमान ट्रान्सफॉर्मर सीटी हे साध्या, मजबूत अभियांत्रिकीच्या सामर्थ्याचा दाखला आहे.
तुमच्या अर्जासाठी योग्य वर्तमान ट्रान्सफॉर्मर सीटी निवडण्यासाठी अचूकता, ओझे आणि सिस्टम आवश्यकतांचा काळजीपूर्वक विचार करणे आवश्यक आहे. हे घटक समजून घेऊन, तुम्ही खात्री करू शकता की तुमची मीटरिंग प्रणाली प्रभावी ऊर्जा व्यवस्थापनासाठी आवश्यक असलेला विश्वसनीय, अचूक डेटा प्रदान करते. येथेWenzhou Xifa इलेक्ट्रिकल इक्विपमेंट कं, लि., आम्ही उच्च-गुणवत्तेचे वर्तमान ट्रान्सफॉर्मर CT प्रदान करण्यासाठी वचनबद्ध आहोत जे सर्वात जास्त मागणी असलेल्या मीटरिंग आवश्यकता पूर्ण करतात. आमची उत्पादने उच्च मानकांनुसार डिझाइन आणि उत्पादित केली जातात, स्थापनेच्या आयुष्यभर विश्वसनीय कार्यप्रदर्शन सुनिश्चित करतात.
