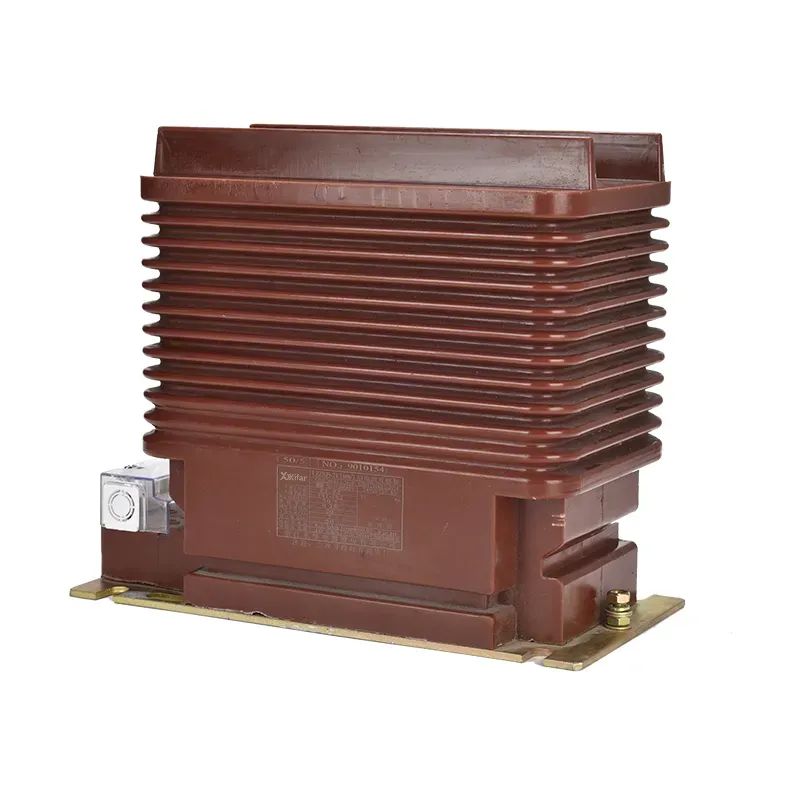

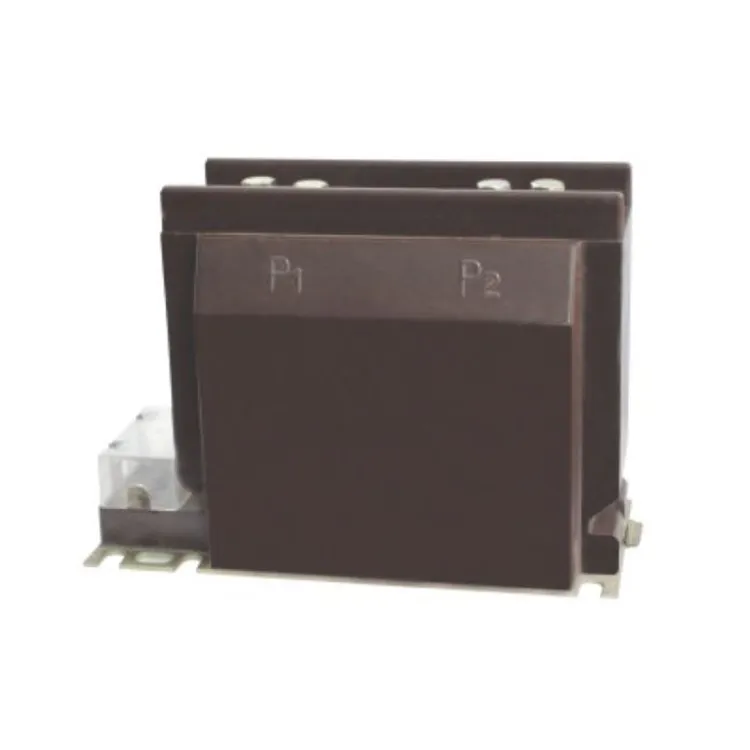

200 A, 300 A, 500 A, आणि 800 A च्या प्राथमिक रेटिंगसह वर्तमान ट्रान्सफॉर्मर ct आणि मानक 5 A दुय्यम आउटपुट 10 ते 35 kv व्होल्टेज पातळीच्या पॉवर सिस्टममध्ये विश्वसनीय वर्तमान मापन आणि संरक्षण अनुप्रयोगांसाठी डिझाइन केले आहे.
प्रत्येक वर्तमान ट्रान्सफॉर्मर ct 200 300 500 800 5a संपूर्ण ऑपरेटिंग रेंजमध्ये अचूक गुणोत्तरावर उत्कृष्ट कार्यप्रदर्शन ठेवण्यासाठी अचूक जखमेच्या तांबे कंडक्टर आणि घन गुणवत्तेचा चुंबकीय कोर वापरतो. सध्याचा ट्रान्सफॉर्मर ct 200 300 500 800 5a वेगवेगळ्या लोड परिस्थितीत स्थिर दुय्यम आउटपुट वितरीत करण्यासाठी, त्यांना मीटरिंग आणि संरक्षण सर्किट दोन्हीसाठी योग्य बनविण्यासाठी तयार केले आहे.
हाऊसिंग टिकाऊ, ज्वालारोधी इन्सुलेट सामग्रीपासून तयार केले जाते जे ओलावा आणि पर्यावरणीय ताणांना उत्कृष्ट प्रतिकार देते. कॉम्पॅक्ट डिझाईन स्विचगियर पॅनेल, कंट्रोल कॅबिनेट आणि पॉवर डिस्ट्रीब्युशन बोर्डमध्ये सहजपणे इंस्टॉलेशनला अनुमती देते.
| प्रकार | प्राथमिक रेट केलेले वर्तमान (A) | अचूकता वर्ग | अचूकता वर्ग आणि रेटेड आउटपुट cosΦ=0.8 | शोरी-टाइम थर्मल करंट (kA/S) | रेट केलेले डायनॅमिक करंट(kA) | |||
| 0.2 (से) | ०.५ (से) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| ३० (४०) | 3 | 7.5 | ||||||
| ५० (६०) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 ते 600 | 45 | 112.5 | ||||||
| 750 ते 1250 | 80 | 160 | ||||||
प्रश्न: वर्तमान ट्रान्सफॉर्मर ct 200 300 500 800 5a मध्ये 200/5A सारख्या CT गुणोत्तराचा अर्थ काय आहे?
A: वर्तमान ट्रान्सफॉर्मर ct 200 300 500 800 5a मध्ये, 200/5A च्या CT गुणोत्तराचा अर्थ असा होतो की जेव्हा प्राथमिक कंडक्टरमधून 200 अँपिअर वाहतात तेव्हा दुय्यम वळण 5 अँपिअर वितरित करते. हेच तत्त्व इतर गुणोत्तरांना लागू होते: 300/5A, 500/5A, 800/5A, इ. प्रमाण हे सुनिश्चित करते की सुरक्षित मापन आणि संरक्षणासाठी मोठ्या प्राथमिक प्रवाहांना प्रमाणित दुय्यम मूल्यापर्यंत कमी केले जाऊ शकते.
प्रश्न: मी योग्य सीटी गुणोत्तर कसे निवडू?
A: CT गुणोत्तर सिस्टीमच्या कमाल लोड करंटनुसार निवडले जावे. उदाहरणार्थ, जर तुमच्या फीडरमध्ये साधारणपणे 180 A सोबत 220 A पर्यंत अधूनमधून शिखरे असतील तर, 200/5A CT योग्य असेल. जर प्रवाह 450 ते 500 A पर्यंत पोहोचणे अपेक्षित असेल तर 500/5A CT अधिक योग्य असेल. ओव्हर साइझिंग टाळणे हे ध्येय आहे, जे कमी लोडवर अचूकता कमी करते आणि आकार कमी करते, ज्यामुळे संपृक्ततेचा धोका असतो.
प्रश्न: वर्तमान ट्रान्सफॉर्मर ct 200 300 500 800 5a साठी कोणते अचूकता वर्ग उपलब्ध आहेत?
A: मीटरिंगच्या उद्देशांसाठी, सामान्य वर्गांमध्ये 0.2, 0.2S, 0.5 आणि 0.5S यांचा समावेश होतो. संरक्षणासाठी, ठराविक वर्ग 5P10, 10P10 किंवा 10P20 आहेत. सीटीचा वापर महसूल मोजणी, सामान्य निरीक्षण किंवा संरक्षण रिलेसाठी केला जाईल की नाही यावर आवश्यक वर्ग अवलंबून असतो.
