लेखाचा सारांश: A शून्य क्रम सीटी वर्तमान ट्रान्सफॉर्मर डोनट प्रकारग्राउंड फॉल्ट्स, लिकेज करंट्स आणि इलेक्ट्रिकल सिस्टीममधील इन्सुलेशन विकृती शोधण्यासाठी हा एक महत्त्वाचा संवेदन घटक आहे. कंडक्टरच्या सभोवतालच्या टोरॉइडल कोरसह, जेव्हा फेज करंट्सचा वेक्टर बेरीज शून्य नसेल तेव्हा ते उत्पादित अवशिष्ट प्रवाह शोधू शकते. हा लेख त्याचे ऑपरेटिंग तत्त्व, बांधकाम, तांत्रिक वैशिष्ट्ये, अनुप्रयोग, निवड विचार आणि आधुनिक ऊर्जा संरक्षण प्रणालींसाठी विश्वसनीय उत्पादन गुणवत्ता का महत्त्वाची आहे हे स्पष्ट करतो.
सामग्री सारणी
- झिरो सिक्वेन्स सीटी करंट ट्रान्सफॉर्मर डोनट प्रकार काय आहे?
- डोनट टाईप झिरो सिक्वेन्स सीटी कसे कार्य करते?
- मुख्य बांधकाम वैशिष्ट्ये काय आहेत?
- खरेदीदारांनी कोणत्या तांत्रिक वैशिष्ट्यांचा विचार केला पाहिजे?
- शून्य अनुक्रम सीटी सामान्यतः कुठे वापरले जाते?
- तुम्ही योग्य शून्य अनुक्रम CT कसा निवडावा?
- मुख्य फायदे काय आहेत?
- झीरो सिक्वेन्स सीटी करंट ट्रान्सफॉर्मर डोनट प्रकाराबद्दल वारंवार विचारले जाणारे प्रश्न
- निष्कर्ष

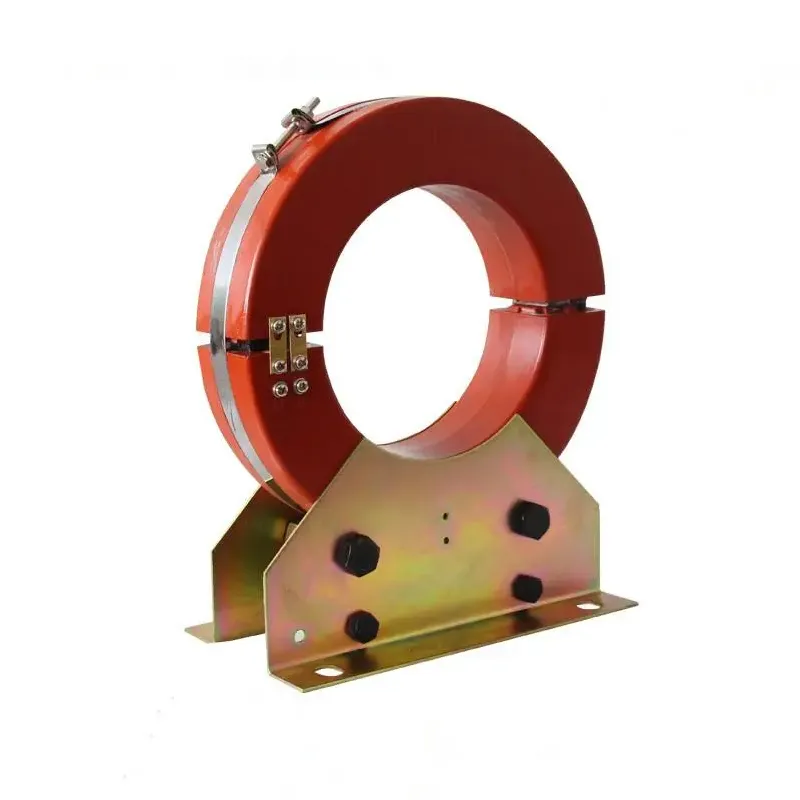

झिरो सिक्वेन्स सीटी करंट ट्रान्सफॉर्मर डोनट प्रकार काय आहे?
विद्युत अभियंते आणि वीज वितरण व्यावसायिकांसाठी, उपकरणांचे नुकसान, आगीचे धोके किंवा अनपेक्षित वीज व्यत्यय येण्यापूर्वी दोष ओळखण्यासाठी अचूक अवशिष्ट-वर्तमान शोध आवश्यक आहे. एशून्य क्रम सीटी वर्तमान ट्रान्सफॉर्मर डोनट प्रकारविशेषतः या उद्देशासाठी डिझाइन केलेले आहे.
पारंपारिक करंट ट्रान्सफॉर्मरच्या विपरीत जे प्रामुख्याने वैयक्तिक कंडक्टरमधून वाहणारे विद्युत् प्रवाह मोजतात, शून्य अनुक्रम CT त्याच्या टोरॉइडल कोरमधून जाणाऱ्या एकाधिक कंडक्टरच्या एकत्रित चुंबकीय प्रभावाचे निरीक्षण करते. सामान्य थ्री-फेज परिस्थितीत, फेज प्रवाहांची वेक्टर बेरीज अंदाजे शून्य असते. जेव्हा गळती किंवा ग्राउंड फॉल्ट उद्भवते, तेव्हा असंतुलन विकसित होते, ज्यामुळे मोजता येण्याजोगा शून्य अनुक्रम प्रवाह तयार होतो.
द्वारे प्रदान केलेल्या उत्पादनाच्या माहितीनुसारXiFa, त्याचा शून्य क्रम CT टोरॉइडल कोर आणि दुय्यम विंडिंग वापरतो आणि ग्राउंड-फॉल्ट संरक्षण, गळती-करंट शोध, इन्सुलेशन मॉनिटरिंग आणि रिले संरक्षण यासह अनुप्रयोगांसाठी डिझाइन केलेले आहे. उत्पादन 50 Hz पॉवर सिस्टम आणि भिन्न तटस्थ-बिंदू कॉन्फिगरेशनसाठी योग्य आहे.
झिरो सिक्वेन्स सीटी करंट ट्रान्सफॉर्मर डोनट प्रकार शोधत असलेल्या खरेदीदारांसाठी, मॉडेल निवडण्यापूर्वी इलेक्ट्रिकल तत्त्व आणि भौतिक बांधकाम दोन्ही समजून घेणे महत्त्वाचे आहे.
डोनट टाईप झिरो सिक्वेन्स सीटी कसे कार्य करते?
ऑपरेटिंग तत्त्व सीटी छिद्रातून जाणाऱ्या कंडक्टरच्या चुंबकीय संतुलनावर आधारित आहे. निरोगी थ्री-फेज सर्किटमध्ये, प्रवाह सामान्यत: एकमेकांना संतुलित करतात, त्यामुळे टॉरॉइडल कोरमध्ये परिणामी चुंबकीय प्रवाह खूपच लहान राहतो.
जेव्हा इन्सुलेशन बिघडते किंवा जमिनीची गळती होते, तेव्हा विद्युत् प्रवाहाचा काही भाग जमिनीवर अनपेक्षित मार्ग घेतो. त्यामुळे सध्याचा समतोल बिघडला आहे. परिणामी अवशिष्ट चुंबकीय प्रवाह दुय्यम सिग्नल प्रवृत्त करतो जो संरक्षण रिले, मॉनिटरिंग इन्स्ट्रुमेंट किंवा इतर नियंत्रण उपकरणांमध्ये प्रसारित केला जाऊ शकतो.
सरलीकृत शोध प्रक्रिया खालीलप्रमाणे समजली जाऊ शकते:
- फेज कंडक्टर टोरॉइडल सीटी कोरमधून जातात.
- CT सतत एकत्रित चुंबकीय क्षेत्र जाणते.
- वर्तमान असंतुलन शून्य अनुक्रम प्रवाह निर्माण करते.
- दुय्यम वळण एक संबंधित विद्युत सिग्नल व्युत्पन्न करते.
- संरक्षण प्रणाली सिग्नलचे मूल्यांकन करते.
- प्रीसेट संरक्षण थ्रेशोल्ड ओलांडल्यास, रिले अलार्म किंवा सर्किट व्यत्यय सुरू करू शकते.
ही व्यवस्था प्रत्येक वैयक्तिक कंडक्टरवर पारंपारिक CT आवश्यक न ठेवता तुलनेने लहान अवशिष्ट प्रवाह शोधण्यासाठी एक व्यावहारिक पद्धत प्रदान करते.
मुख्य बांधकाम वैशिष्ट्ये काय आहेत?
डोनट प्रकार शून्य अनुक्रम CT चे कार्यप्रदर्शन त्याच्या चुंबकीय कोर, वळण, इन्सुलेशन प्रणाली, संलग्नक आणि उत्पादन अचूकतेवर अवलंबून असते. XiFa म्हणते की त्याचे उत्पादन वापरतेऑक्सिजन-मुक्त तांबे मुलामा चढवणे वायरचुंबकीय कोरसाठी वळण आणि उच्च-पारगम्यता सिलिकॉन स्टील शीटसाठी. या भौतिक निवडी विद्युत चालकता, यांत्रिक सामर्थ्य आणि लहान शून्य अनुक्रम प्रवाहांच्या संवेदनशीलतेला समर्थन देण्यासाठी आहेत.
टोरॉइडल मॅग्नेटिक कोर
गोलाकार कोर कंडक्टरभोवती एक बंद चुंबकीय मार्ग तयार करतो. उच्च चुंबकीय पारगम्यता CT ला तुलनेने लहान अवशिष्ट प्रवाहांना प्रभावीपणे प्रतिसाद देण्यास मदत करते.
दुय्यम वळण
दुय्यम वळण शोधलेल्या चुंबकीय प्रवाहाला संरक्षण आणि देखरेख उपकरणांसाठी वापरण्यायोग्य विद्युत सिग्नलमध्ये रूपांतरित करते. वळण गुणवत्ता थेट सिग्नल सुसंगतता आणि दीर्घकालीन विश्वसनीयता प्रभावित करते.
इन्सुलेशन आणि एन्कॅप्सुलेशन
उत्पादनाच्या संरचनेत इपॉक्सी राळ किंवा सिलिकॉन रबर गृहनिर्माण समाविष्ट असू शकते. अशा संरक्षणामुळे ओलावा आणि पर्यावरणीय दूषिततेचा प्रतिकार सुधारण्यास मदत होते, जे विद्युत वितरण वातावरणात विशेषतः महत्वाचे आहे.
सॉलिड-कोर आणि स्प्लिट-कोर पर्याय
स्थापना आवश्यकता भिन्न असू शकतात. सॉलिड-कोर डिझाईन्ससाठी सामान्यत: कनेक्शनपूर्वी केबल्स CT मधून पास करणे आवश्यक असते, तर स्प्लिट-कोर कॉन्फिगरेशन्स रेट्रोफिट प्रकल्पांसाठी उपयुक्त असू शकतात जेथे विद्यमान कंडक्टर डिस्कनेक्ट करणे अवांछित आहे.
खरेदीदारांनी कोणत्या तांत्रिक वैशिष्ट्यांचा विचार केला पाहिजे?
सीटी निवडणे कधीही केवळ भौतिक व्यासावर अवलंबून नसावे. इलेक्ट्रिकल कंपॅटिबिलिटी, रिले आवश्यकता, कंडक्टर व्यवस्था आणि इन्स्टॉलेशन परिस्थिती या सर्वांचे एकत्रितपणे मूल्यांकन केले पाहिजे.
| पॅरामीटर | संदर्भ माहिती | व्हय इट मॅटर |
|---|---|---|
| सीटी प्रकार | टोरॉइडल / डोनट प्रकार | सेन्सिंग संरचना आणि स्थापना पद्धत निर्धारित करते |
| वारंवारता | 50 Hz | इच्छित उर्जा प्रणालीसाठी उपयुक्तता सुनिश्चित करते |
| मुख्य पर्याय | LXK-Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, Φ240 | विविध भौतिक छिद्र पर्याय प्रदान करते |
| रिले प्रकार | DD11/60, DD1/60 | संरक्षण प्रणालीसह सीटी जुळण्यास मदत करते |
| कनेक्शन पद्धत | मालिका / समांतर | लागू कॉन्फिगरेशनला प्रभावित करते |
| प्राथमिक वर्तमान | अंदाजे सूचीबद्ध कॉन्फिगरेशनमध्ये 2.4–6 A | अपेक्षित संरक्षण व्यवस्थेशी जुळले पाहिजे |
निर्मात्याच्या प्रकाशित वैशिष्ट्यांमध्ये Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, आणि Φ240 आवृत्त्यांसह, विविध रिले, कनेक्शन, स्केल-व्हॅल्यू आणि प्राथमिक-वर्तमान संयोजनांसह अनेक LXK मॉडेल्सची सूची आहे. खरेदीदारांनी ऑर्डर देण्यापूर्वी निर्मात्याकडे अचूक कॉन्फिगरेशनची पुष्टी केली पाहिजे.
शून्य अनुक्रम सीटी सामान्यतः कुठे वापरले जाते?
अवशिष्ट प्रवाह शोधण्याची क्षमता या प्रकारच्या सीटीला विद्युत संरक्षण अनुप्रयोगांच्या विस्तृत श्रेणीमध्ये उपयुक्त बनवते. हे संरक्षण प्रणालींमध्ये समाकलित केले जाऊ शकते जेथे गळती किंवा जमिनीतील दोष लवकर ओळखणे महत्वाचे आहे.
- ग्राउंड फॉल्ट संरक्षण:जमिनीवरील दोषांशी संबंधित अवशिष्ट प्रवाह शोधते.
- गळती-वर्तमान निरीक्षण:असामान्य वर्तमान मार्ग ओळखण्यास मदत करते.
- इन्सुलेशन निरीक्षण:बिघडलेल्या इन्सुलेशन स्थिती ओळखण्यास समर्थन देते.
- वीज वितरण प्रणाली:संरक्षण रिलेसाठी अवशिष्ट-वर्तमान माहिती प्रदान करते.
- स्मार्ट ग्रिड:बुद्धिमान देखरेख आणि संरक्षण प्रणालींमध्ये एकत्रित केले जाऊ शकते.
- औद्योगिक उपकरणे:विद्युत उपकरणांचे निरीक्षण करण्यात मदत करते जेथे सतत दोष शोधणे आवश्यक असते.
- इलेक्ट्रिकल नेटवर्क तयार करणे:विद्युत सुरक्षा आणि वितरण संरक्षणास समर्थन देते.
- रेल्वे परिवहन प्रणाली:विशेष इलेक्ट्रिकल मॉनिटरिंग सिस्टममध्ये समाविष्ट केले जाऊ शकते.
XiFa विशेषत: स्मार्ट ग्रिड्स, रेल्वे ट्रान्झिट, बिल्डिंग इलेक्ट्रिकल सिस्टीम आणि औद्योगिक उपकरणांचे निरीक्षण त्याच्या शून्य अनुक्रम सीटी उत्पादनांसाठी अनुप्रयोग क्षेत्रांमध्ये ओळखते.
तुम्ही योग्य शून्य अनुक्रम CT कसा निवडावा?
प्रोक्योरमेंट टीम्ससाठी, योग्य मॉडेल निवडण्यामध्ये सर्वात मोठा उपलब्ध गाभा निवडण्यापेक्षा बरेच काही समाविष्ट आहे. पद्धतशीर मूल्यमापन सुसंगतता समस्या कमी करू शकते आणि स्थापना कार्यक्षमता सुधारू शकते.
- केबल व्यवस्था तपासा.सीटी ऍपर्चरमधून जाणाऱ्या कंडक्टरची संख्या आणि व्यवस्थेची पुष्टी करा.
- आवश्यक छिद्र मोजा.अंतर्गत व्यास विद्यमान केबल्ससाठी पुरेशी मंजुरी प्रदान करते याची खात्री करा.
- संरक्षण रिलेची पुष्टी करा.सीटी आउटपुट आणि रिले वैशिष्ट्ये सुसंगत असणे आवश्यक आहे.
- विद्युत प्रणालीची पडताळणी करा.वारंवारता, तटस्थ कॉन्फिगरेशन, ग्राउंडिंग पद्धत आणि इतर सिस्टम आवश्यकता तपासा.
- स्थापना वातावरणाचे मूल्यांकन करा.ओलावा, प्रदूषण, तापमान आणि उपलब्ध स्थापनेची जागा योग्य बांधकामावर प्रभाव टाकू शकते.
- रेट्रोफिट आवश्यकता विचारात घ्या.जेव्हा विद्यमान केबल्स सहजपणे डिस्कनेक्ट होऊ शकत नाहीत तेव्हा स्प्लिट-कोर डिझाइन्स अधिक सोयी प्रदान करू शकतात.
- निर्मात्याच्या गुणवत्तेचे पुनरावलोकन करा.मोठ्या प्रमाणात खरेदी करण्यापूर्वी मुख्य सामग्री, वळण सामग्री, इन्सुलेशन, चाचणी प्रक्रिया आणि उत्पादन सातत्य यांचा विचार केला पाहिजे.
चीन उत्पादक किंवा पुरवठादाराकडून खरेदी करणाऱ्या आंतरराष्ट्रीय खरेदीदारांसाठी, खरेदी करण्यापूर्वी तांत्रिक दस्तऐवज आणि मॉडेल पुष्टीकरण प्राप्त केले पाहिजे. हे विशेषतः महत्वाचे आहे जेव्हा CT मोठ्या संरक्षण प्रणालीमध्ये एकत्रित केले जाईल.
मुख्य फायदे काय आहेत?
योग्यरित्या निवडलेला डोनट प्रकार शून्य अनुक्रम CT विद्युत संरक्षण प्रणालीसाठी अनेक व्यावहारिक फायदे प्रदान करू शकतो:
- उच्च संवेदनशीलता:एक योग्य चुंबकीय कोर लहान अवशिष्ट प्रवाह शोधण्यात मदत करू शकतो.
- संक्षिप्त रचना:टॉरॉइडल कॉन्फिगरेशन विद्यमान कंडक्टरच्या आसपास कार्यक्षमतेने बसू शकते.
- अनाहूत संवेदना:सर्किटसह मालिकेत प्राथमिक विंडिंग न ठेवता वर्तमान शोध प्राप्त केला जातो.
- संरक्षण एकत्रीकरण:दुय्यम सिग्नल संरक्षण रिले आणि मॉनिटरिंग उपकरणांशी जोडले जाऊ शकतात.
- लवचिक स्थापना:उपलब्ध बांधकाम पर्याय विविध स्थापना परिस्थितींना सामावून घेऊ शकतात.
- विस्तृत अनुप्रयोग श्रेणी:औद्योगिक, व्यावसायिक, पायाभूत सुविधा आणि वीज वितरण वातावरणासाठी योग्य.
XiFa चे उत्पादन डिझाइन दुय्यम वळण आणि संरक्षणात्मक घरांसह टॉरॉइडल कोर एकत्र करते, तर नमूद केलेल्या सामग्रीची निवड चालकता, यांत्रिक शक्ती आणि चुंबकीय संवेदनशीलता यावर जोर देते.
झीरो सिक्वेन्स सीटी करंट ट्रान्सफॉर्मर डोनट प्रकाराबद्दल वारंवार विचारले जाणारे प्रश्न
झिरो सिक्वेन्स सीटी करंट ट्रान्सफॉर्मर डोनट प्रकार कशासाठी वापरला जातो?
हे प्रामुख्याने ग्राउंड फॉल्ट्स, लीकेज करंट्स आणि इन्सुलेशन समस्यांमुळे होणारे शून्य अनुक्रम किंवा अवशिष्ट प्रवाह शोधण्यासाठी वापरले जाते. परिणामी सिग्नल संरक्षण रिले किंवा मॉनिटरिंग उपकरणांना पुरवले जाऊ शकते.
डोनट प्रकार सीटी ग्राउंड फॉल्ट कसा शोधतो?
कंडक्टर टोरॉइडल कोरमधून जातात. संतुलित परिस्थितीत, त्यांचे चुंबकीय प्रभाव मोठ्या प्रमाणात रद्द करतात. ग्राउंड फॉल्ट असमतोल निर्माण करतो, अवशिष्ट चुंबकीय प्रवाह निर्माण करतो जे सीटी दुय्यम विद्युत सिग्नलमध्ये रूपांतरित करते.
कोणते कोर आकार उपलब्ध आहेत?
संदर्भित XiFa उत्पादन माहिती Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 आणि Φ240 कॉन्फिगरेशनसह LXK मॉडेलची सूची देते. निवडलेल्या मॉडेल आणि संरक्षण अनुप्रयोगानुसार अचूक वैशिष्ट्यांची पडताळणी केली पाहिजे.
रेट्रोफिट प्रकल्पांसाठी शून्य अनुक्रम सीटी वापरता येईल का?
होय. सॉलिड-कोर आणि स्प्लिट-कोर स्ट्रक्चर्स वेगवेगळ्या इंस्टॉलेशन आवश्यकता पूर्ण करतात. स्प्लिट-कोर डिझाइन फायदेशीर असू शकते जेथे विद्यमान केबल्स इंस्टॉलेशन दरम्यान डिस्कनेक्ट केल्या जाऊ शकत नाहीत.
कोटेशनची विनंती करताना मी काय प्रदान करावे?
प्रोक्योरमेंट टीमने आदर्शपणे आवश्यक कोर एपर्चर, सिस्टम फ्रिक्वेंसी, कंडक्टर व्यवस्था, रिले मॉडेल, कनेक्शन पद्धत, प्राथमिक-वर्तमान आवश्यकता, स्थापना वातावरण आणि प्रमाण प्रदान केले पाहिजे. हे तपशील प्रदान केल्याने चीन उत्पादक किंवा पुरवठादाराला अधिक कार्यक्षमतेने सुसंगत कॉन्फिगरेशनची शिफारस करण्यास मदत होते.
निष्कर्ष
A शून्य क्रम सीटी वर्तमान ट्रान्सफॉर्मर डोनट प्रकारअवशिष्ट-वर्तमान शोधण्यासाठी एक केंद्रित आणि व्यावहारिक दृष्टीकोन प्रदान करते, ज्यामुळे ते ग्राउंड-फॉल्ट संरक्षण, गळती निरीक्षण, इन्सुलेशन पर्यवेक्षण आणि बुद्धिमान विद्युत संरक्षणासाठी मौल्यवान बनते. त्याचा टोरॉइडल कोर, दुय्यम वळण, इन्सुलेशन संरचना आणि इंस्टॉलेशन कॉन्फिगरेशन सर्व प्रणालीच्या कार्यक्षमतेवर प्रभाव पाडतात. XiFa च्या प्रकाशित उत्पादनाची माहिती उच्च-पारगम्यता सिलिकॉन स्टील, ऑक्सिजन-मुक्त कॉपर इनॅमल्ड वायर, एकाधिक LXK कोर आकार आणि 50 Hz पॉवर सिस्टमसह सुसंगतता हायलाइट करते.
आपण एक विश्वासार्ह सोर्सिंग करत असल्यासशून्य क्रम सीटी वर्तमान ट्रान्सफॉर्मर डोनट प्रकारनवीन वीज वितरण प्रकल्प, संरक्षण प्रणाली किंवा रेट्रोफिट ऍप्लिकेशनसाठी,आमच्याशी संपर्क साधाXiFa वर तुमच्या तांत्रिक आवश्यकता, मॉडेल निवड आणि कोटेशन यावर चर्चा करण्यासाठी. तुमचे सिस्टम पॅरामीटर्स आगाऊ प्रदान केल्याने उत्पादन जुळणी आणि खरेदीला गती मिळू शकते.
