1. 10kv 500kva स्टेप डाउन तेल बुडवलेले ट्रान्सफॉर्मर वाहतूक आणि स्थापनेदरम्यान होणारे कोणतेही कंपन किंवा हालचाल टाळण्यासाठी योग्यरित्या सुरक्षित आणि समर्थित केले जातील.
2. 10kv 500kva स्टेप डाउन तेल बुडवलेला ट्रान्सफॉर्मर भक्कम पायावर अनुलंब स्थापित केला जाईल आणि स्थिर ऑपरेशन सुनिश्चित करण्यासाठी काळजीपूर्वक समतल केले जाईल.
3. 10kv 500kva स्टेप डाउन ऑइल बुडवलेल्या ट्रान्सफॉर्मरची सपोर्टिंग स्ट्रक्चर्स उभ्या आणि क्षैतिज अलाइनमेंटमध्ये स्थापित केली जातील आणि जमिनीपासून योग्यरित्या इन्सुलेट केली जातील. स्थापनेची उंची क्षैतिजरित्या 2.5 मीटर आणि अनुलंब 4 मीटरपेक्षा जास्त नसावी. 10kv 500kva स्टेप डाउन ऑइल बुडवलेल्या ट्रान्सफॉर्मरचे सर्व घटक आणि कनेक्शन घट्ट आणि विश्वासार्हपणे बांधलेले असावेत.
4. 10kv 500kva स्टेप डाउन ऑइल बुडवलेल्या ट्रान्सफॉर्मरचे बुशिंग्स आणि लीड्स शक्य तितक्या जवळ ठेवाव्यात. जेथे परिस्थिती परवानगी देते, तेथे लीड्स 10kv 500kva स्टेप डाउन ऑइल बुडवलेल्या ट्रान्सफॉर्मर बॉडीशी इन्सुलेट स्लीव्हज किंवा नियुक्त लीड होलद्वारे जोडल्या जाऊ शकतात.
5. 10kv 500kva स्टेप डाउन ऑइल बुडवलेल्या ट्रान्सफॉर्मरच्या सर्व सपोर्टिंग फ्रेम मजबूत आणि विश्वासार्ह असणे आवश्यक आहे. सर्व कनेक्टिंग भाग आणि फास्टनर्स रेट केलेल्या ऑपरेटिंग परिस्थितीत लोड चाचण्यांचा सामना करण्यास सक्षम असतील.
6. 10kv 500kva स्टेप डाउन ऑइल बुडवलेल्या ट्रान्सफॉर्मरची कुलिंग सिस्टीम आणि सर्व उपकरणे पूर्ण, अखंड आणि योग्यरित्या स्थापित केली जातील.
7. 10kv 500kva स्टेप डाउन ऑइल बुडवलेल्या ट्रान्सफॉर्मरची स्थापना साइट स्वच्छ आणि कोरडी असावी, कोणत्याही ज्वलनशील, स्फोटक किंवा संक्षारक पदार्थांपासून मुक्त असावी. परिसरात धुम्रपान आणि उघड्या ज्वाळांना सक्त मनाई आहे.
8. स्थापनेनंतर, टाकीमध्ये तेल गळती, हवा किंवा ओलावा प्रवेश टाळण्यासाठी योग्य सीलिंग उपाय केले जातील, ज्यामुळे अन्यथा ऑपरेशनल दोष किंवा अपघात होऊ शकतात.
|
उत्पादनाचे नाव |

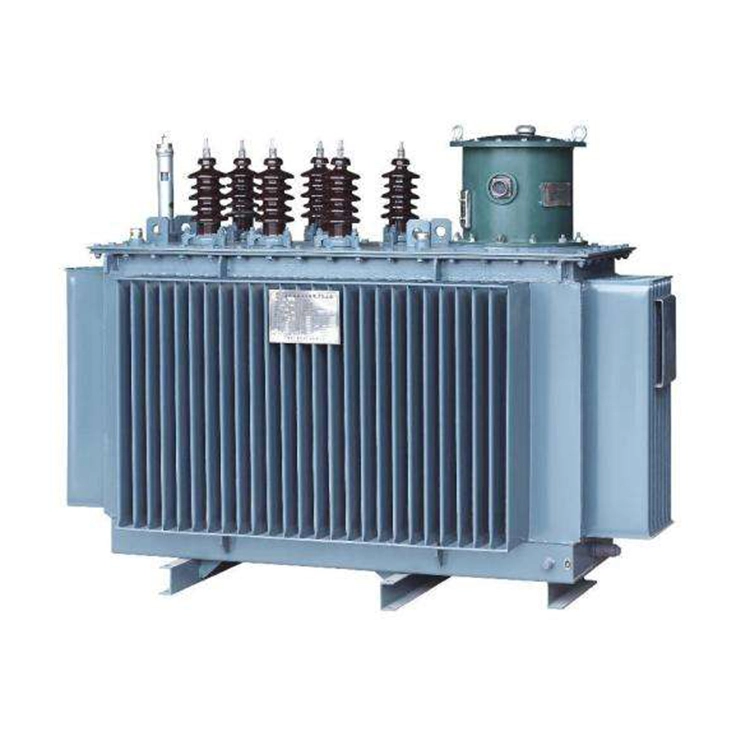

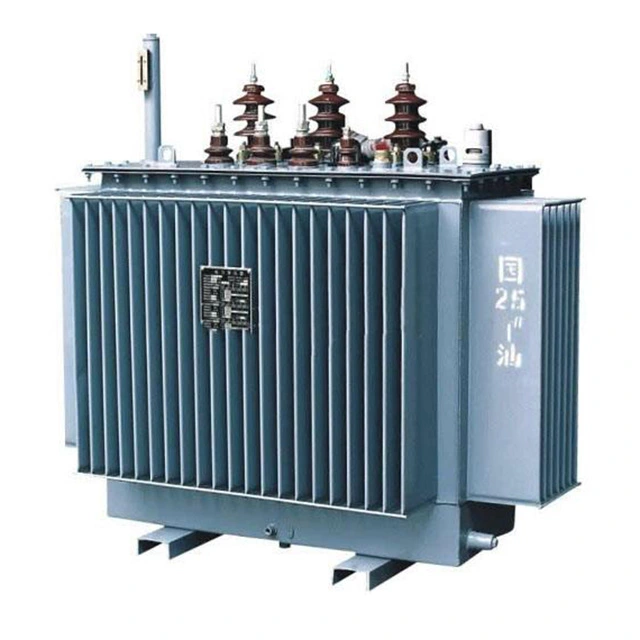

10kv 500kva स्टेप डाउन तेल बुडवलेला ट्रान्सफॉर्मर |
|
|
व्होल्टेज प्रमाण |
10/0.4 kV |
|
|
वेक्टर गट |
Dyn11 किंवा Yyn0 |
|
|
कूलिंग सिस्टम |
ONAN |
|
|
चेंजर टॅप करा |
प्रकार |
डी-एनर्जाइज्ड टॅप चेंजर किंवा ऑन-लोड टॅप चेंजर |
|
श्रेणी |
प्रति स्तर २.५%, एकूण पाच पायऱ्या |
|
|
प्रतिबाधा |
४.५%±१०% |
|
|
तापमानात वाढ |
तेल टॉप: ≤55 के; वळण सरासरी: ≤65 K |
|
|
सभोवतालचे तापमान |
-25°C ते +40°C |
|
|
उंची |
≤ 1000 मीटर (उच्च उंचीच्या ऑपरेशनसाठी डीरेटिंग आवश्यक) |
|
|
सापेक्ष आर्द्रता |
≤ ९५% |
|
10kv 500kva स्टेप डाउन ऑइल बुडवलेले ट्रान्सफॉर्मर इन्सुलेट माध्यम म्हणून तेल वापरत असल्याने, सर्व इलेक्ट्रिकल ऑपरेशन्स दरम्यान योग्य सुरक्षा खबरदारी काटेकोरपणे पाळणे आवश्यक आहे. इन्सुलेशन अयशस्वी होण्याचा धोका कमी करण्यासाठी आणि सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी, खालील उपाय लागू केले जातील:
1. 500kva ONAN ट्रान्सफॉर्मरची नियमित तपासणी मजबूत केली जाईल. कोणत्याही संभाव्य सुरक्षिततेचे धोके वेळेवर ओळखले जातील आणि दूर केले जातील.
2. ऑपरेशन दरम्यान शॉर्ट सर्किट फॉल्ट्स कठोरपणे प्रतिबंधित केले जातील, कारण शॉर्ट सर्किट करंटमुळे तीव्र अंतर्गत दाब होऊ शकतो ज्यामुळे टाकी फुटू शकते किंवा आगीचे धोके होऊ शकतात.
3. अंतर्गत दोषांमुळे होणाऱ्या स्फोटाचा धोका कमी करण्यासाठी, 10kv 500kva स्टेप डाउन ऑइल बुडवलेल्या ट्रान्सफॉर्मरची टाकी आवश्यक तेव्हा जास्त अंतर्गत दाब सोडण्यासाठी योग्य दाब आराम उपकरणांनी सुसज्ज असावी.
4. प्रत्येक 10kv 500kva स्टेप डाउन ऑइल बुडवलेला ट्रान्सफॉर्मर 2 तासांच्या आत 120% लोड होऊ शकतो. तथापि, 10kv 500kva स्टेप डाउन ऑइल बुडवलेल्या ट्रान्सफॉर्मरचे दीर्घकालीन ओव्हरलोडिंग ऑपरेशन टाळले जावे, कारण त्यामुळे तापमानात अत्याधिक वाढ, प्रवेगक इन्सुलेशन वृद्ध होणे आणि सेवा आयुष्य कमी होऊ शकते.
