विद्युत वितरण प्रणाली अधिकाधिक क्लिष्ट होत असताना, अचूक व्होल्टेज मापन आणि विश्वासार्ह संरक्षण नेहमीपेक्षा अधिक महत्त्वाचे आहे. एसबस्टेशनमध्ये 13.8 Kv सिंगल फेज संभाव्य ट्रान्सफॉर्मरमीटरिंग, मॉनिटरिंग, रिले संरक्षण आणि ऑटोमेशन सिस्टमसाठी अचूक व्होल्टेज परिवर्तन सुनिश्चित करण्यात महत्त्वपूर्ण भूमिका बजावते.
XiFaउच्च दर्जाचे प्रदान करण्यात माहिर आहेसबस्टेशनमध्ये 13.8 Kv सिंगल फेज संभाव्य ट्रान्सफॉर्मरआधुनिक उपयुक्तता नेटवर्क्स, औद्योगिक सबस्टेशन्स, अक्षय ऊर्जा सुविधा आणि वीज वितरण पायाभूत सुविधांसाठी डिझाइन केलेले उपाय. हा लेख या अत्यावश्यक सबस्टेशन घटकांच्या कामकाजाची तत्त्वे, बांधकाम, फायदे, तांत्रिक वैशिष्ट्ये, अनुप्रयोग, स्थापना विचार आणि देखभाल आवश्यकता शोधतो.
संभाव्य ट्रान्सफॉर्मर (PT), ज्याला व्होल्टेज ट्रान्सफॉर्मर (VT) देखील म्हणतात, हा एक इन्स्ट्रुमेंट ट्रान्सफॉर्मर आहे जो उच्च प्राथमिक व्होल्टेज पातळी कमी करण्यासाठी साधने, संरक्षण रिले, SCADA सिस्टीम आणि मॉनिटरिंग उपकरणे मोजण्यासाठी योग्य मानकीकृत निम्न दुय्यम व्होल्टेजसाठी डिझाइन केलेले आहे.

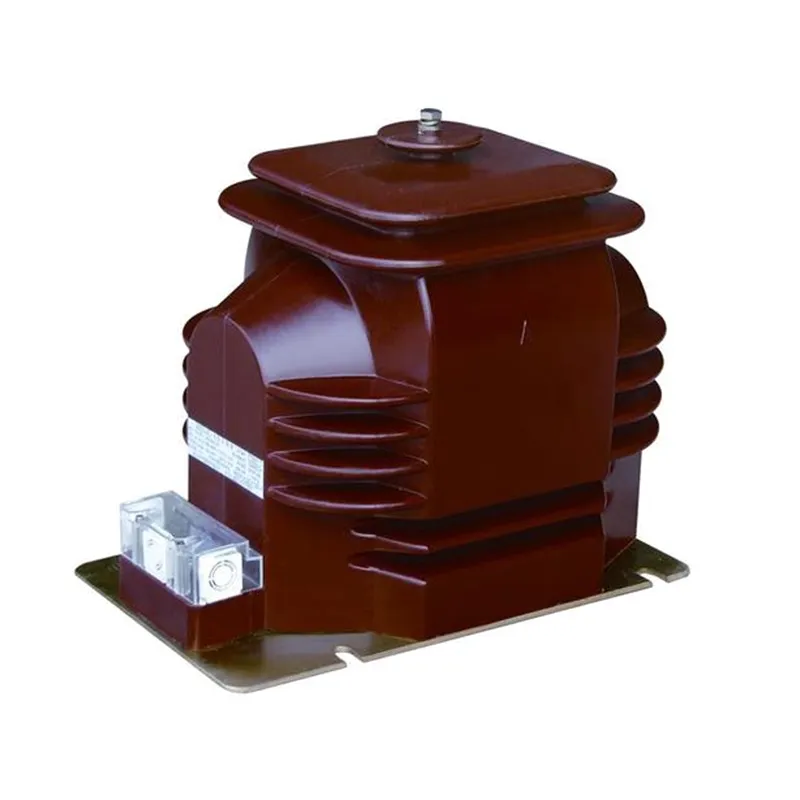

A सबस्टेशनमध्ये 13.8 Kv सिंगल फेज संभाव्य ट्रान्सफॉर्मरविशेषत: 13.8 kV च्या आसपासच्या मध्यम-व्होल्टेज पॉवर सिस्टम व्होल्टेजला सुरक्षित आणि मोजता येण्याजोगे आउटपुट जसे की 120V, 110V किंवा इतर प्रमाणित मूल्यांमध्ये रूपांतरित करते.
हे ट्रान्सफॉर्मर उच्च मापन अचूकता राखून उच्च-व्होल्टेज सर्किट आणि कमी-व्होल्टेज नियंत्रण प्रणाली दरम्यान विद्युत अलगाव प्रदान करतात.
ऑपरेटिंग तत्त्व इलेक्ट्रोमॅग्नेटिक इंडक्शनवर आधारित आहे. जेव्हा प्राथमिक वळण 13.8 kV नेटवर्कशी जोडलेले असते, तेव्हा ट्रान्सफॉर्मर कोरमध्ये चुंबकीय प्रवाह निर्माण होतो.
हा चुंबकीय प्रवाह प्राथमिक आणि दुय्यम विंडिंगमधील वळण गुणोत्तरानुसार दुय्यम वळण मध्ये एक आनुपातिक व्होल्टेज प्रेरित करतो.
परिणामी लो-व्होल्टेज सिग्नल सुरक्षितपणे फीड करू शकतो:
प्राथमिक व्होल्टेज वेव्हफॉर्म अचूकपणे पुनरुत्पादित करून, ट्रान्सफॉर्मर संपूर्ण सबस्टेशनवर विश्वसनीय निरीक्षण आणि संरक्षण सक्षम करतो.
उच्च-गुणवत्तेच्या 13.8 kV संभाव्य ट्रान्सफॉर्मरमध्ये अनेक गंभीर घटक असतात जे ऑपरेशनल सुरक्षितता आणि मोजमाप अचूकता सुनिश्चित करतात.
| घटक | कार्य |
|---|---|
| प्राथमिक वळण | मध्यम-व्होल्टेज सिस्टमशी थेट कनेक्ट केलेले |
| दुय्यम वळण | उपकरणांसाठी कमी व्होल्टेज आउटपुट प्रदान करते |
| चुंबकीय कोर | चुंबकीय प्रवाह कार्यक्षमतेने हस्तांतरित करते |
| इन्सुलेशन प्रणाली | डायलेक्ट्रिक सामर्थ्य आणि सुरक्षितता सुनिश्चित करते |
| पोर्सिलेन किंवा पॉलिमर गृहनिर्माण | पर्यावरणीय परिस्थितीपासून अंतर्गत घटकांचे संरक्षण करते |
| टर्मिनल असेंब्ली | सुरक्षित विद्युत कनेक्शन प्रदान करते |
| ग्राउंडिंग स्ट्रक्चर | ऑपरेशनल सुरक्षा सुधारते |
XiFa सारखे प्रीमियम उत्पादक विश्वासार्हता आणि सेवा आयुष्य वाढवण्यासाठी प्रगत इन्सुलेशन सामग्री आणि अचूक वळण तंत्र वापरतात.
प्रकल्पाच्या आवश्यकतांनुसार तपशील बदलत असले तरी, खालील पॅरामीटर्स सामान्यतः सबस्टेशन अनुप्रयोगांमध्ये आढळतात.
| पॅरामीटर | ठराविक मूल्य |
|---|---|
| रेट केलेले व्होल्टेज | 13.8 kV |
| फेज प्रकार | सिंगल फेज |
| वारंवारता | 50Hz / 60Hz |
| दुय्यम व्होल्टेज | 120V, 110V किंवा सानुकूलित |
| अचूकता वर्ग | ०.२, ०.५, १.० |
| इन्सुलेशन पातळी | IEC/ANSI मानकांनुसार |
| स्थापना | आउटडोअर किंवा इनडोअर |
| थंड करण्याची पद्धत | नैसर्गिक एअर कूलिंग |
| संरक्षण वर्ग | हवामान प्रतिरोधक डिझाइन |
संभाव्य ट्रान्सफॉर्मर अत्यंत अचूक व्होल्टेज स्केलिंग देतात, अचूक मीटरिंग आणि सिस्टम विश्लेषण सक्षम करतात.
संरक्षक रिले असामान्य ऑपरेटिंग परिस्थिती जलद आणि अचूकपणे शोधण्यासाठी अचूक व्होल्टेज इनपुटवर अवलंबून असतात.
उच्च-व्होल्टेज सर्किट्समधून मापन उपकरणे वेगळे करून, PTs विद्युत धोके लक्षणीयरीत्या कमी करतात.
सतत व्होल्टेज मॉनिटरिंग ऑपरेशनल जागरूकता सुधारते आणि प्रतिबंधात्मक देखभाल कार्यक्रमांना समर्थन देते.
उच्च-गुणवत्तेची इन्सुलेशन प्रणाली आणि टिकाऊ घरे दशकभर विश्वासार्ह ऑपरेशनची परवानगी देतात.
आधुनिक सबस्टेशन अधिकाधिक डिजिटल मॉनिटरिंग आणि ऑटोमेशन सिस्टमवर अवलंबून आहेत ज्यांना अचूक व्होल्टेज डेटा आवश्यक आहे.
13.8 kV सिंगल फेज संभाव्य ट्रान्सफॉर्मर अनेक क्षेत्रांमध्ये मोठ्या प्रमाणावर वापरले जाते.
जेथे अचूक व्होल्टेज मापन आणि संरक्षण आवश्यक असेल तेथे हे ट्रान्सफॉर्मर महत्त्वपूर्ण भूमिका बजावतात.
योग्य पीटी निवडण्यासाठी अनेक अभियांत्रिकी घटकांचे काळजीपूर्वक मूल्यांकन करणे आवश्यक आहे.
ट्रान्सफॉर्मर नाममात्र सिस्टम व्होल्टेज आणि इन्सुलेशन आवश्यकतांशी जुळत असल्याची खात्री करा.
रेव्हेन्यू मीटरिंग ऍप्लिकेशन्सना सामान्यत: सामान्य मॉनिटरिंग सिस्टमपेक्षा उच्च अचूकता वर्ग आवश्यक असतात.
मीटर, रिले आणि मॉनिटरिंग उपकरणांमधून एकूण कनेक्ट केलेल्या लोडची गणना करा.
आर्द्रता, प्रदूषण पातळी, उंची, तापमान आणि भूकंपाच्या गरजा विचारात घ्या.
IEC, ANSI, IEEE आणि स्थानिक उपयुक्तता मानकांचे अनुपालन सत्यापित करा.
दीर्घकालीन विश्वासार्हता प्राप्त करण्यासाठी योग्य स्थापना आवश्यक आहे.
या प्रक्रियेचे अनुसरण केल्याने कमीशनिंग समस्या कमी होतात आणि उपकरणे दीर्घायुष्य सुधारतात.
नियमित देखभाल सतत कार्यप्रदर्शन आणि सिस्टम विश्वसनीयता सुनिश्चित करते.
| देखभाल क्रियाकलाप | शिफारस केलेली वारंवारता |
|---|---|
| व्हिज्युअल तपासणी | मासिक |
| टर्मिनल घट्टपणा तपासा | त्रैमासिक |
| इन्सुलेशन प्रतिरोध चाचणी | वार्षिक |
| इन्सुलेटरची साफसफाई | आवश्यकतेनुसार |
| थर्मल तपासणी | वार्षिक |
| कॅलिब्रेशन पडताळणी | उपयुक्तता मानकांनुसार |
प्रतिबंधात्मक देखभाल लक्षणीयरीत्या अनपेक्षित आउटेज आणि बदली खर्च कमी करते.
| वैशिष्ट्य | संभाव्य ट्रान्सफॉर्मर (PT) | वर्तमान ट्रान्सफॉर्मर (CT) |
|---|---|---|
| मुख्य कार्य | व्होल्टेज मापन | वर्तमान मोजमाप |
| जोडणी | समांतर | मालिका |
| आउटपुट | कमी व्होल्टेज | कमी केलेला प्रवाह |
| ठराविक दुय्यम मूल्य | 110V किंवा 120V | 1A किंवा 5A |
| अर्ज | मीटरिंग आणि संरक्षण | मीटरिंग आणि संरक्षण |
दोन्ही इन्स्ट्रुमेंट ट्रान्सफॉर्मर संपूर्ण इलेक्ट्रिकल सिस्टम मॉनिटरिंग आणि संरक्षण प्रदान करण्यासाठी एकत्र काम करतात.
वीज उद्योग डिजिटल सबस्टेशन्स आणि इंटेलिजेंट ग्रिड इन्फ्रास्ट्रक्चर्सकडे वेगाने विकसित होत आहे.
भविष्यातील घडामोडींमध्ये हे समाविष्ट आहे:
या उदयोन्मुख उद्योगाच्या गरजा पूर्ण करण्यासाठी XiFa सारखे उत्पादक प्रगत ट्रान्सफॉर्मर तंत्रज्ञानामध्ये गुंतवणूक करणे सुरू ठेवतात.
त्याचा प्राथमिक उद्देश उच्च-व्होल्टेज पातळी सुरक्षितपणे मोजमाप, मीटरिंग आणि संरक्षणात्मक उपकरणांसाठी योग्य मानकीकृत कमी व्होल्टेजपर्यंत कमी करणे आहे.
अचूक व्होल्टेज मापन विश्वसनीय बिलिंग, सिस्टम मॉनिटरिंग, दोष शोधणे आणि संरक्षण समन्वय सुनिश्चित करते.
होय. बर्याच मॉडेल्स विशेषतः हवामान-प्रतिरोधक इन्सुलेशन आणि गृहनिर्माण प्रणालीसह बाह्य स्थापनेसाठी डिझाइन केलेले आहेत.
योग्य देखरेखीसह, उच्च-गुणवत्तेचे संभाव्य ट्रान्सफॉर्मर सहसा 25 वर्षांपेक्षा जास्त सेवा आयुष्य प्रदान करतात.
संभाव्य ट्रान्सफॉर्मर निवडताना आणि स्थापित करताना IEC, ANSI, IEEE आणि उपयुक्तता-विशिष्ट मानके सामान्यतः संदर्भित केली जातात.
उपयुक्तता, औद्योगिक संयंत्रे, नूतनीकरणक्षम ऊर्जा सुविधा, वाहतूक व्यवस्था, खाण ऑपरेशन्स आणि व्यावसायिक ऊर्जा नेटवर्क सर्व त्यांच्यावर अवलंबून आहेत.
A सबस्टेशनमध्ये 13.8 Kv सिंगल फेज संभाव्य ट्रान्सफॉर्मरव्होल्टेज मापन, रिले संरक्षण, ऊर्जा मीटरिंग आणि पॉवर सिस्टम मॉनिटरिंगसाठी एक मूलभूत घटक आहे. विद्युत पृथक्करण राखताना अचूक व्होल्टेज परिवर्तन प्रदान करण्याची त्याची क्षमता आधुनिक सबस्टेशन आणि औद्योगिक उर्जा प्रणालींसाठी अपरिहार्य बनवते.
युटिलिटी डिस्ट्रिब्युशन नेटवर्क्स, नूतनीकरणक्षम ऊर्जा प्रकल्प किंवा औद्योगिक सुविधांचे समर्थन असो, अनुभवी निर्मात्याकडून विश्वासार्ह ट्रान्सफॉर्मर निवडणे ऑपरेशनल सुरक्षितता, मापन अचूकता आणि सिस्टम विश्वसनीयता लक्षणीयरीत्या वाढवू शकते.
तुमच्या पुढील सबस्टेशन प्रकल्पासाठी विश्वासार्ह आणि उच्च-कार्यक्षमता समाधान शोधत आहात?XiFaमागणी असलेली आंतरराष्ट्रीय मानके आणि विविध अनुप्रयोग आवश्यकता पूर्ण करण्यासाठी डिझाइन केलेले व्यावसायिकरित्या इंजिनियर केलेले संभाव्य ट्रान्सफॉर्मर ऑफर करते.आमच्याशी संपर्क साधाआजच तुमच्या प्रकल्पाच्या गरजांवर चर्चा करण्यासाठी, तांत्रिक समर्थनाची विनंती करण्यासाठी किंवा आमच्या तज्ञ टीमकडून सानुकूलित कोटेशन मिळवा.
