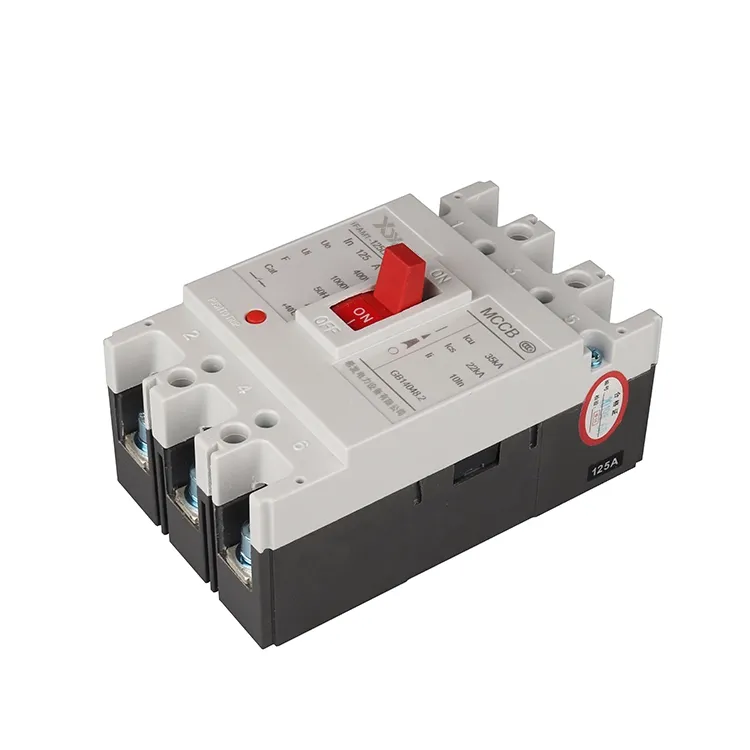

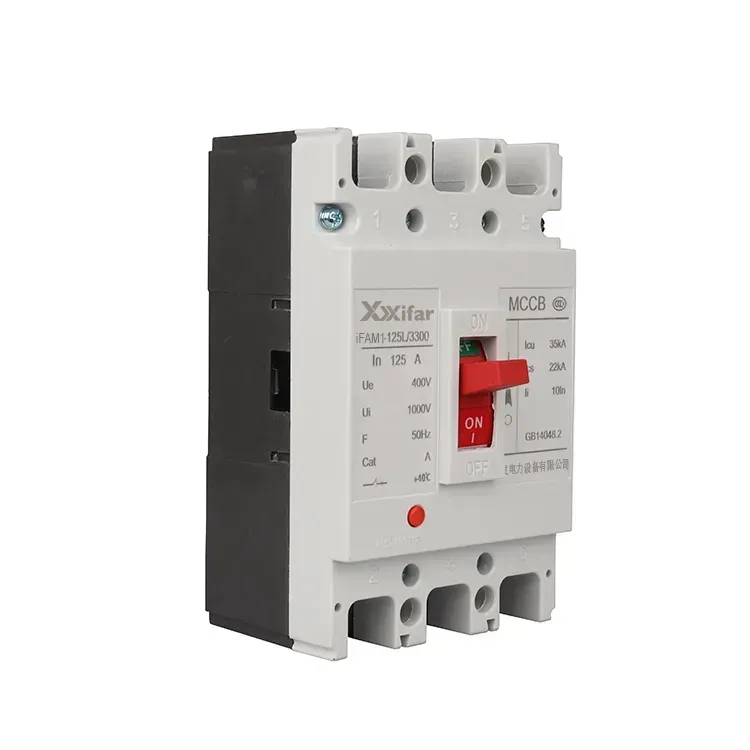

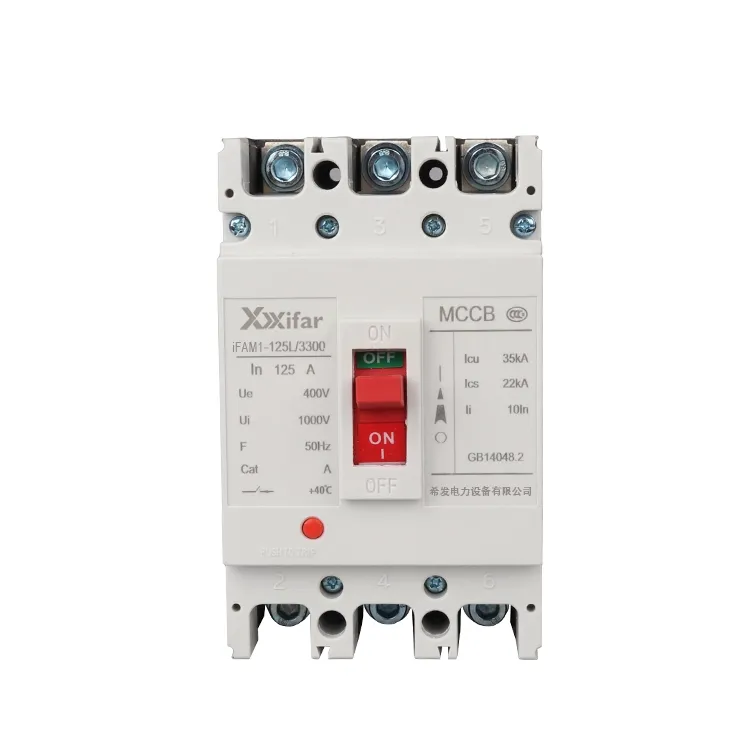

3p 100a Mccb मोल्डेड केस सर्किट ब्रेकर 400v

मानक रेटिंग mccb चे उत्पादन खर्च कमी करण्यासाठी, जसे की 3p 100a mccb मोल्डेड केस सर्किट ब्रेकर 400v, Wenzhou XiFa Electric Power Equipment Co., Ltd खरेदी खर्च कमी करण्यासाठी मोठ्या प्रमाणावर उत्पादन घेते, जसे की कमी चालू किमतीत तांबे संपर्क खरेदी करणे. आणखीही, Wenzhou XiFa इलेक्ट्रिकल पॉवर इक्विपमेंट कं, लिमिटेड ISO 9001 आणि IEC 60947-2 च्या मानकांप्रमाणे घटकांची गुणवत्ता नियंत्रित करते. Wenzhou XiFa चे केवळ किफायतशीर 3p 100a 400v mccb मोल्डेड केस सर्किट ब्रेकर तयार करणेच नाही तर विश्वासार्ह आणि ठोस देखील आहे.

चौकशी पाठवा

उत्पादन वर्णन

3p 100a mccb मोल्डेड केस सर्किट ब्रेकर 400v हे एक प्रकारचे संरक्षक उपकरण आहे जे सामान्यतः 400V वितरण प्रणालीमध्ये स्वीकारले जाते. 3p 100a mccb मोल्डेड केस सर्किट ब्रेकरचे संलग्नक सामान्यत: उच्च शक्तीचे प्लास्टिक किंवा तत्सम इन्सुलेट सामग्रीचे बनलेले असते म्हणून ओळखले जाते. 3p 100a 400V mccb मोल्डेड केस सर्किट ब्रेकर्सचा वापर प्रामुख्याने वीज वितरणासाठी आणि सर्किट्स आणि इलेक्ट्रिकल उपकरणांना ओव्हरलोड्स आणि शॉर्ट सर्किट्स सारख्या दोषांपासून संरक्षण करण्यासाठी केला जातो. MCCBs सामान्य स्थितीत सर्किट्सचे क्वचित स्विचिंग देखील अनुमती देतात. संरक्षण कार्यप्रदर्शन आणि ऑपरेशनल सोयी यांच्यात समतोल राखून डिझाइन केलेले, 3p 100a 400V mccb मोल्डेड केस सर्किट ब्रेकर हे औद्योगिक, व्यावसायिक आणि निवासी वितरण नेटवर्कमधील प्रमुख घटक आहेत.

3p 100a Mccb Moulded Case Circuit Breaker 400v

A 3p 100a mccb मोल्डेड केस सर्किट ब्रेकर 400v ची मुख्य कार्यक्षमता वैशिष्ट्ये खालीलप्रमाणे सारांशित केली जाऊ शकतात:

1. कॉम्पॅक्ट संरचना आणि मॉड्यूलर डिझाइन

3p 100a mccb मोल्डेड केस सर्किट ब्रेकर 400v चे सर्व प्रमुख घटक, ज्यामध्ये ऑपरेटिंग यंत्रणा, संपर्क यंत्रणा, चाप विझविण्याचे युनिट आणि ट्रिप डिव्हाइस यांचा समावेश आहे, एकाच इन्सुलेटेड एन्क्लोजरमध्ये एकत्रित केले आहेत. कॉम्पॅक्ट स्ट्रक्चर डिझायनिंग तुलनेने उच्च पातळीचे संरक्षण प्रदान करते, सुरक्षित ऑपरेशन सुनिश्चित करताना धूळ आणि परदेशी वस्तूंच्या प्रवेशास प्रभावीपणे प्रतिबंधित करते. अंडरव्होल्टेज ट्रिप कॉइल, मोटार चालवलेले ड्रायव्हर आणि प्लग इन प्लग करण्यायोग्य घटक यांसारख्या अनेक कार्यात्मक युनिट डिझाईन्स, एक MCCB फंक्शन्स विस्तृत करणे आणि देखभाल करणे सोपे करण्यासाठी मॉड्यूलर दृष्टीकोन स्वीकारतात.

2. विश्वसनीय संरक्षण कार्ये

3p 100a mccb मोल्डेड केस सर्किट ब्रेकर 400v ची प्राथमिक भूमिका म्हणजे वेळेच्या विलंबासह ओव्हरलोड संरक्षण आणि शॉर्ट सर्किट्सपासून त्वरित संरक्षण प्रदान करणे. थर्मल ट्रिप युनिटद्वारे ओव्हरलोड संरक्षण प्राप्त केले जाते. जेव्हा विद्युतप्रवाह एका विशिष्ट कालावधीसाठी प्रीसेट मूल्य ओलांडतो तेव्हा, 3p 100a mccb मोल्डेड केस सर्किट ब्रेकर जास्त गरम होण्यापासून होणारे नुकसान टाळण्यासाठी विलंबानंतर ट्रिप करते. दरम्यान, शॉर्ट सर्किट संरक्षण चुंबकीय ट्रिप युनिटद्वारे हाताळले जाते, जे जवळजवळ तत्काळ प्रतिसाद देते, विशेषत: दहापट मिलिसेकंदांमध्ये. जेव्हा उच्च दोष प्रवाह येतो तेव्हा, 3p 100a mccb मोल्डेड केस सर्किट ब्रेकर उपकरणांचे थर्मल आणि इलेक्ट्रोडायनामिक तणावापासून संरक्षण करू शकतो. काही प्रगत मॉडेल कमी वेळ विलंब संरक्षण आणि ग्राउंड फॉल्ट संरक्षण देखील देतात.

3. उच्च ब्रेकिंग क्षमता

ब्रेकिंग क्षमता म्हणजे ब्रेकर सुरक्षितपणे व्यत्यय आणू शकणारे कमाल फॉल्ट करंट. 3p 100a mccb मोल्डेड केस सर्किट ब्रेकर्स सामान्यत: लघु सर्किट ब्रेकर्सपेक्षा लक्षणीय उच्च ब्रेकिंग क्षमता देतात जे त्यांना 400V वितरण प्रणालीमध्ये येऊ शकणाऱ्या मोठ्या फॉल्ट करंट्समध्ये व्यत्यय आणण्यास सक्षम करतात. हे गंभीर दोष परिस्थितीतही विश्वसनीय ऑपरेशन सुनिश्चित करते आणि अपघात वाढण्यास प्रतिबंध करण्यास मदत करते.

4. लवचिक स्थापना आणि ऑपरेशन

3p 100a mccb मोल्डेड केस सर्किट ब्रेकर्स विविध इंस्टॉलेशन पद्धतींना समर्थन देतात, जसे की फिक्स्ड माउंटिंग प्रकार, प्लग इन प्रकार आणि त्यांना वेगवेगळ्या स्विचबोर्ड कॉन्फिगरेशन्सशी जुळवून घेता येण्यायोग्य बनवण्यासाठी. 3P 100A MCCBs मॅन्युअल आणि मोटारीकृत ऑपरेशनसह एकाधिक ऑपरेशन मोड देखील ऑफर करतात. हे रिमोट इंडिकेशन आणि कंट्रोल सक्षम करण्यासाठी सहाय्यक संपर्क आणि अलार्म संपर्क यांसारख्या ॲक्सेसरीजसह सुसज्ज देखील असू शकते.

5. मजबूत अनुकूलता आणि विश्वसनीयता

3P 100A मोल्डेड केस सर्किट ब्रेकर्स तुलनेने कठोर वातावरणात विश्वसनीयरित्या कार्य करण्यास सक्षम आहेत. दीर्घ सेवा जीवन आणि उच्च यांत्रिक आणि विद्युत सहनशक्तीसह, ते विश्वसनीय सर्किट संरक्षणासाठी विविध अनुप्रयोगांच्या मागणीच्या आवश्यकता पूर्ण करतात.

3p 100a mccb मोल्डेड केस सर्किट ब्रेकर 400v पॅरामीटर:

रेट केलेले वर्तमान	100 ए
सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता	35kA; 50kA
ध्रुवांची संख्या	3 पी; 3 पोल; 3 टप्पा
वारंवारता	50/60 Hz
रेट केलेले कार्यरत व्होल्टेज	400 व्ही; ४१५ व्ही
रेटेड इन्सुलेशन व्होल्टेज	८०० व्ही
यांत्रिक सेवा जीवन	20000 वेळा
विद्युत सेवा जीवन	3000 वेळा
चाप अंतर	≤50 मिमी

Size

उत्पादन मोड	ध्रुव	परिमाण
उत्पादन मोड	ध्रुव	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
