आधुनिक वीज वितरणामध्ये, सुरक्षितता आणि सातत्य कधीही ऐच्छिक नसते. जेव्हा फॅक्टरी, डेटा रूम, कमर्शियल बिल्डिंग किंवा युटिलिटी पॅनलमध्ये दोष आढळतो, तेव्हा संरक्षण यंत्राने जलद प्रतिक्रिया दिली पाहिजे, समस्या वेगळी केली पाहिजे आणि उर्वरित सिस्टम स्थिर ठेवली पाहिजे. नेमके तेच का एअर सर्किट ब्रेकर ACBलो-व्होल्टेज पॉवर डिस्ट्रिब्युशनसाठी मुख्य पर्याय आहे. या लेखात, मी ACB कसे कार्य करते, ते कोठे बसते, निवड करताना खरेदीदारांना सहसा कोणत्या समस्यांना सामोरे जावे लागते आणि फ्रेमचा आकार, ब्रेकिंग क्षमता, संरक्षण कार्ये, स्थापना परिस्थिती आणि देखभालीच्या मागण्यांची तुलना कशी करावी हे मी स्पष्ट करतो. जसे की अनुभवी निर्मात्याबरोबर काम का करावे याबद्दल मी चर्चा करतोWenzhou Xifa इलेक्ट्रिकल इक्विपमेंट कं, लि. खरेदी, तांत्रिक जुळणी आणि दीर्घकालीन ऑपरेशन खूप सोपे करू शकते.
सामग्री सारणी

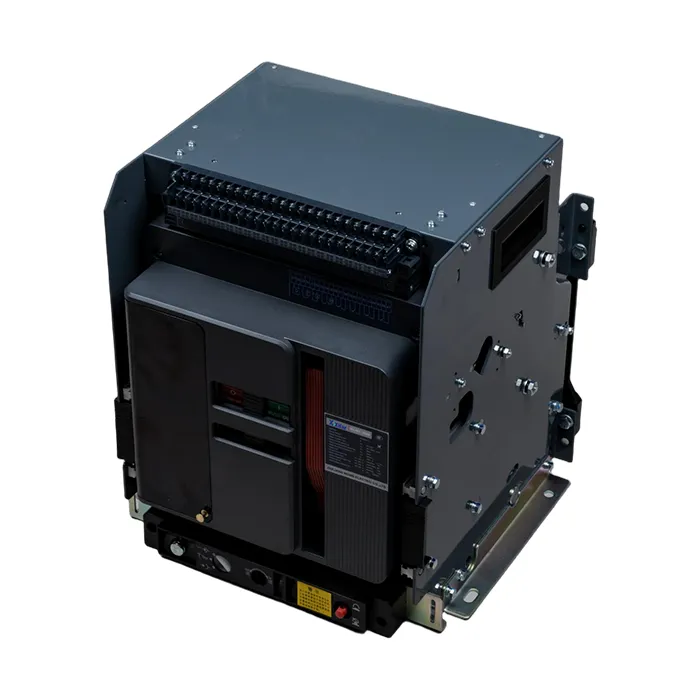

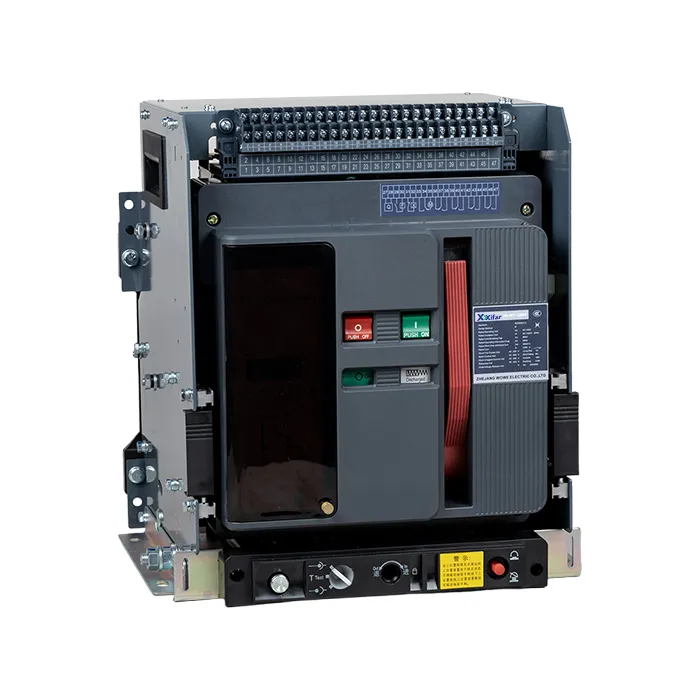

अएअर सर्किट ब्रेकर ACBओव्हरलोड, शॉर्ट सर्किट आणि अनेक कॉन्फिगरेशनमध्ये, ग्राउंड फॉल्ट यांसारख्या असामान्य वर्तमान स्थितींमध्ये व्यत्यय आणण्यासाठी डिझाइन केलेले कमी-व्होल्टेज संरक्षणात्मक स्विचिंग डिव्हाइस आहे. हे चाप विझवण्याचे माध्यम म्हणून हवेचा वापर करते आणि सामान्यत: कमी-व्होल्टेज वितरण प्रणालींमध्ये स्थापित केले जाते जेथे भरोसेमंद व्यत्यय क्षमता आणि पुनरावृत्ती करण्यायोग्य ऑपरेशन महत्त्वपूर्ण असतात.
सोप्या भाषेत, जेव्हा पॉवर सिस्टम धोकादायक प्रवाह काढू लागते तेव्हा केबल्स, ट्रान्सफॉर्मर, स्विचबोर्ड किंवा कनेक्ट केलेल्या उपकरणांना गंभीर नुकसान होण्यापूर्वी ACB दोष शोधते आणि सर्किट डिस्कनेक्ट करते. म्हणूनच ACB बहुतेक वेळा शाखा सर्किटच्या काठावर न ठेवता मोठ्या विद्युत पॅनेलच्या मध्यभागी स्थित असतात.
लहान संरक्षणात्मक उपकरणांच्या तुलनेत, उच्च वर्तमान रेटिंग, मजबूत व्यत्यय क्षमता आणि व्यापक संरक्षण तर्कासाठी ACB तयार केले आहे. हे मुख्य उत्पन्नधारक, बस कप्लर्स आणि उच्च-क्षमता फीडर सर्किटसाठी विशेषतः योग्य बनवते.
बरेच खरेदीदार वर्तमान रेटिंग आणि किंमतीवर प्रथम लक्ष केंद्रित करतात, परंतु वास्तविक मूल्यावरएअर सर्किट ब्रेकर ACBजेव्हा सिस्टम तणावाखाली असते तेव्हा दिसून येते. निरोगी उर्जा नेटवर्कमध्ये, प्रत्येक ब्रेकर स्वीकार्य दिसते. वास्तविक फरक ओव्हरलोड्स, अचानक शॉर्ट सर्किट, उपद्रव ट्रिपिंग इव्हेंट्स किंवा वारंवार स्विचिंग ऑपरेशन्स दरम्यान दिसून येतो.
एक चांगले जुळणारे ACB मला साध्या डिस्कनेक्शनपेक्षा अधिक देते. हे मला निवडक समन्वय, सुरक्षित देखभाल परिस्थिती, उपकरणांचे चांगले संरक्षण आणि अप्रभावित विभागांना उत्साही ठेवण्याची अधिक मजबूत संधी देते. औद्योगिक किंवा व्यावसायिक वातावरणात, याचा थेट अनुवाद कमी डाउनटाइम, कमी दुरुस्ती खर्च आणि कमी उत्पादन तोटा होतो.
संवेदनशील भार, मोठ्या मोटर्स, ट्रान्सफॉर्मर-फेड पॅनेल्स, बॅकअप पॉवर योजना किंवा दाट वितरण आर्किटेक्चर असलेल्या सुविधांमध्ये हे अधिक महत्त्वाचे आहे. एकदा फॉल्ट एनर्जी वाढली की, संरक्षण गुणवत्ता ही कागदोपत्री समस्या बनून थांबते आणि एक व्यावसायिक समस्या बनते.
जेव्हा खरेदीदार एक शोधतातएअर सर्किट ब्रेकर ACB, ते सहसा जेनेरिक घटक खरेदी करत नाहीत. ते वास्तविक प्रकल्पात एक किंवा अधिक वेदनादायक समस्या सोडवण्याचा प्रयत्न करीत आहेत. काही अस्थिर ब्रेकर्स बदलत आहेत जे बऱ्याचदा ट्रिप करतात. काही नवीन लो-व्होल्टेज पॅनेल बनवत आहेत आणि त्यांना विश्वसनीय संरक्षण जुळणी आवश्यक आहे. इतर लीड टाइम्स, अस्पष्ट तांत्रिक संप्रेषण किंवा खराब-विक्री समर्थनाशी लढा देत आहेत.
स्पेसिफिकेशन न जुळणे ही सर्वात सामान्य समस्या आहे. ब्रेकर कागदावर स्वीकार्य वाटू शकतो, परंतु एकदा स्थापित केल्यावर, तो फॉल्ट लेव्हल आवश्यकता, वायरिंग परिस्थिती, नियंत्रण योजना अपेक्षा किंवा पॅनेलमधील यांत्रिक लेआउट मर्यादांशी जुळत नाही. इथेच खरेदी महाग होते.
मी बऱ्याचदा पाहतो ते खरेदीदार वेदना बिंदू येथे आहेत:
एक मजबूत ACB उपाय अवतरण पत्रकात फक्त एक ओळ न ठेवता या सर्वांना एकत्रितपणे संबोधित करतो.
योग्य निवडणेएअर सर्किट ब्रेकर ACBलोड रिॲलिटीने सुरू होते, कॅटलॉग सवयीने नाही. मी कधीही केवळ देखावा किंवा नाममात्र किंमतीने सुरुवात करणार नाही. मी स्वतः प्रणालीपासून सुरुवात करेन: ऑपरेटिंग करंट, फॉल्ट लेव्हल, इंस्टॉलेशन मोड, व्होल्टेज, पोलची संख्या, नियंत्रण आवश्यकता, निवडक अपेक्षा, सभोवतालची परिस्थिती आणि देखभाल प्रवेश.
काळजीपूर्वक निवड प्रक्रिया सहसा या तर्काचे अनुसरण करते:
जर इंस्टॉलेशन उच्च-कर्तव्य वातावरणात असेल जसे की औद्योगिक प्लांट, डेटा सेंटर, युटिलिटी रूम किंवा नूतनीकरणयोग्य ऊर्जा वितरण स्टेशन, मी ऑपरेटिंग वारंवारता, सेवा परिस्थिती, उष्णता नष्ट होणे आणि प्रतिबंधात्मक देखभाल सुलभतेकडे देखील लक्ष देईन.
| घटक | व्हय इट मॅटर | खरेदीदारांनी काय तपासले पाहिजे |
|---|---|---|
| रेट केलेले वर्तमान | ब्रेकर सतत सामान्य भार वाहून नेऊ शकतो की नाही हे निर्धारित करते | वास्तविक ऑपरेटिंग वर्तमान, भविष्यातील विस्तार मार्जिन, पॅनेल तापमान वाढ |
| ब्रेकिंग क्षमता | ब्रेकर सुरक्षितपणे फॉल्ट करंटमध्ये व्यत्यय आणू शकतो की नाही हे निर्धारित करते | इंस्टॉलेशन पॉईंटवर संभाव्य शॉर्ट-सर्किट वर्तमान, सिस्टम अभ्यासाचे परिणाम |
| ट्रिप युनिट कार्ये | संरक्षण तर्कशास्त्र आणि दोष प्रतिसाद वर्तन नियंत्रित करते | ओव्हरलोड, शॉर्ट सर्किट, तात्काळ, ग्राउंड फॉल्ट, समायोज्य सेटिंग्ज |
| ध्रुवांची संख्या | सिस्टम कॉन्फिगरेशनसह सुसंगतता प्रभावित करते | 3P किंवा 4P आवश्यकता, तटस्थ संरक्षण तर्क, वितरण योजना |
| यांत्रिक जीवन | वारंवार स्विचिंग आणि ऑपरेटिंग सायकल अंतर्गत टिकाऊपणा प्रतिबिंबित करते | स्विचिंग वारंवारता, देखभाल मध्यांतर, ऑपरेटिंग यंत्रणा विश्वसनीयता |
| स्थापना प्रकार | पॅनेल डिझाइन आणि देखभाल प्रवेश प्रभावित करते | निश्चित किंवा काढता येणारी रचना, उपलब्ध जागा, सेवा धोरण |
| संप्रेषण आणि ॲक्सेसरीज | सिस्टम एकत्रीकरण आणि रिमोट ऑपरेशनला समर्थन देते | सहाय्यक संपर्क, शंट रिलीज, मोटर ऑपरेटर, मॉनिटरिंग इंटरफेस |
| पुरवठादार समर्थन | प्रसूतीपूर्वी आणि नंतर जोखीम कमी करते | तांत्रिक प्रतिसाद गती, सानुकूलित क्षमता, दस्तऐवजीकरण, चाचणी |
येथेच अनुभवी पुरवठादार वेगळे दिसतात. एक चांगला अवतरण म्हणजे केवळ किंमत नाही. पुरवठादाराने सिस्टीम समजून घेतल्या आणि वास्तविक ऑपरेशनल गरजांची अपेक्षा केली की नाही हे प्रतिबिंबित केले पाहिजे.
अएअर सर्किट ब्रेकर ACBलो-व्होल्टेज वितरण प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते ज्यात विश्वसनीय उच्च-वर्तमान संरक्षण आणि स्विचिंग नियंत्रण आवश्यक आहे. हे विशेषतः सामान्य आहे जेथे इलेक्ट्रिकल नेटवर्क पुरेसे मोठे आहे की एक साधा मोल्डेड केस ब्रेकर यापुढे पुरेशी क्षमता, समन्वय लवचिकता किंवा ऑपरेशनल मजबूती प्रदान करत नाही.
ठराविक अनुप्रयोगांमध्ये हे समाविष्ट आहे:
या वातावरणात, ब्रेकरने उघडे आणि बंद करण्यापेक्षा बरेच काही केले पाहिजे. हे सतत कर्तव्यात स्थिर राहणे आवश्यक आहे, दोषांच्या वेळी अंदाजानुसार प्रतिसाद देणे आणि उर्वरित संरक्षण योजनेसह सहजतेने एकत्रित करणे आवश्यक आहे.
अगदी उत्तमएअर सर्किट ब्रेकर ACBप्रतिष्ठापन गुणवत्ता आणि देखभाल शिस्त कमकुवत असल्यास कमी कामगिरी करू शकते. जेव्हा खरी समस्या पॅनेल डिझाइन, केबल टर्मिनेशनचा ताण, खराब वायुवीजन, चुकीची सेटिंग मूल्ये किंवा दुर्लक्षित तपासणी वेळापत्रक असते तेव्हा खरेदीदार कधीकधी ब्रेकरला दोष देतात.
मी नेहमी उत्पादन मूल्याचा भाग म्हणून प्रतिष्ठापन आणि देखभाल मानतो कारण ते थेट विद्युत विश्वासार्हता आणि सेवा जीवनावर परिणाम करतात.
स्थापनेचे तपशील महत्त्वाचे आहेत:
देखभालीचे मुद्दे ज्याकडे दुर्लक्ष केले जाऊ नये:
रिऍक्टिव ऐवजी देखभाल नियोजित केली जाते तेव्हा, ACB लपविलेल्या प्रणाली जोखमीऐवजी दीर्घकालीन विश्वासार्ह मालमत्ता बनते.
पुष्कळ कॅटलॉगमुळे उत्पादने सारखी दिसतात. पुरवठादार अभियांत्रिकी, उत्पादन गुणवत्ता, वितरण स्थिरता आणि विक्रीनंतरच्या संप्रेषणाला किती चांगल्या प्रकारे समर्थन देतो हे एक स्रोत दुसऱ्यापासून वेगळे करते. खरेदीदारांसाठी सोर्सिंग एएअर सर्किट ब्रेकर ACB, ते फरक ठरवू शकतात की प्रकल्प सुरळीत चालतो की विलंब आणि सुधारणांचे चक्र बनते.
हे आहे जेथे एक निर्माता जसेWenzhou Xifa इलेक्ट्रिकल इक्विपमेंट कं, लि.संबंधित बनते. खरेदीदारांना सामान्यत: मॉडेलच्या मानक सूचीपेक्षा अधिक आवश्यक असते. त्यांना अशा फॅक्टरीची आवश्यकता आहे जी अनुप्रयोग आवश्यकता समजून घेते, स्पष्टपणे प्रतिसाद देते आणि वास्तविक प्रकल्प मागणीसह उत्पादन कॉन्फिगरेशन संरेखित करू शकते.
मी खालील पुरवठादार सामर्थ्य शोधतो:
चांगला पुरवठादार तांत्रिक संदिग्धता कमी करतो. हे सहसा लहान किंमतीच्या फायद्यापेक्षा अधिक मौल्यवान असते जे चुकीचे ब्रेकर पॅनेलच्या दुकानात पोहोचण्याच्या क्षणी अदृश्य होते.
जर मला खरेदीचे तर्क एका वाक्यात सारांशित करायचे असेल तर ते असे असेल: एक निवडाएअर सर्किट ब्रेकर ACBसिस्टीम रिॲलिटीवर आधारित, केवळ नाममात्र चालू किंवा सर्वात कमी अवतरणावर नाही. योग्य ACB उपकरणांचे संरक्षण करते, सातत्य राखते, ऑपरेशनल सुरक्षितता सुधारते आणि जीवनचक्र जोखीम कमी करते. चुकीचे अद्याप पॅनेलमध्ये बसू शकते, परंतु ते खरोखर प्रकल्पाचे संरक्षण करणार नाही.
औद्योगिक संयंत्रे, व्यावसायिक संकुले, सबस्टेशन्स, नूतनीकरणयोग्य प्रकल्प आणि इतर कमी-व्होल्टेज वितरण प्रणालींवर काम करणाऱ्या खरेदीदारांसाठी, विद्युत कार्यप्रदर्शन, संरक्षण समन्वय, यांत्रिक टिकाऊपणा आणि पुरवठादारांच्या प्रतिसादाचा समतोल साधून सर्वोत्तम परिणाम येतो. म्हणूनच तांत्रिक चर्चा किंमतीइतकीच महत्त्वाची आहे.
जर तुम्ही वैशिष्ट्यांचे पुनरावलोकन करत असाल, मॉडेल्सची तुलना करत असाल किंवा नवीन वीज वितरण प्रकल्पाची योजना करत असाल, तर व्यावहारिक अनुप्रयोग गरजा समजणाऱ्या निर्मात्यासोबत काम करण्याचा हा योग्य क्षण आहे.Wenzhou Xifa इलेक्ट्रिकल इक्विपमेंट कं, लि.स्पष्ट संप्रेषण आणि प्रकल्प-देणारं सेवेसह विश्वासार्ह सर्किट संरक्षण उपाय शोधत असलेल्या ग्राहकांना समर्थन देण्यासाठी स्थित आहे. तुम्हाला योग्य मॉडेल कमी करण्यासाठी, तुमच्या पॅनलच्या डिझाइनशी ब्रेकर जुळवण्यासाठी किंवा सानुकूलित आवश्यकतांवर चर्चा करण्यात मदत हवी असल्यास,आमच्याशी संपर्क साधाआणि तुमच्या अर्जाच्या तपशीलांसह संभाषण सुरू करा.
Q1. एअर सर्किट ब्रेकर ACB चा मुख्य उद्देश काय आहे?
सुरक्षित स्विचिंग आणि सिस्टम नियंत्रणास अनुमती देताना कमी-व्होल्टेज विद्युत प्रणालींना ओव्हरलोड, शॉर्ट सर्किट आणि इतर असामान्य वर्तमान परिस्थितींपासून संरक्षण करणे हा त्याचा मुख्य उद्देश आहे.
Q2. मी लहान ब्रेकरऐवजी एअर सर्किट ब्रेकर ACB का निवडू?
कारण मोठ्या वितरण प्रणालींना बऱ्याचदा उच्च वर्तमान रेटिंग, मजबूत व्यत्यय क्षमता आणि लहान ब्रेकर्स प्रदान करण्यापेक्षा अधिक लवचिक संरक्षण सेटिंग्जची आवश्यकता असते.
Q3. एअर सर्किट ब्रेकर ACB औद्योगिक वापरासाठी योग्य आहे का?
होय. हे औद्योगिक सुविधा, व्यावसायिक इमारती, सबस्टेशन्स आणि इतर साइट्समध्ये मोठ्या प्रमाणावर वापरले जाते जेथे स्थिर कमी-व्होल्टेज वीज वितरण महत्त्वपूर्ण आहे.
Q4. एअर सर्किट ब्रेकर ACB ऑर्डर करण्यापूर्वी मी काय पुष्टी करावी?
तुम्ही रेट केलेला वर्तमान, शॉर्ट-सर्किट स्तर, खांबांची संख्या, ट्रिप युनिट फंक्शन्स, इन्स्टॉलेशन प्रकार, ॲक्सेसरीज आणि ब्रेकर जिथे काम करेल अशा पॅनेल किंवा सिस्टम परिस्थितीची पुष्टी करावी.
Q5. या उत्पादनासाठी पुरवठादार समर्थन खरोखर महत्त्वाचे आहे का?
एकदम. तांत्रिक समर्थन मॉडेल निवड, प्रतिष्ठापन यश, कार्यक्षमता आणि दीर्घकालीन देखभाल गुणवत्ता प्रभावित करते.
Q6. एअर सर्किट ब्रेकर एसीबी प्रकल्पाच्या गरजांसाठी सानुकूलित करता येईल का?
निर्मात्यावर अवलंबून, होय. खरेदीदारांना अनेकदा वेगवेगळ्या पोल कॉन्फिगरेशन्स, ट्रिप फंक्शन्स, ऑपरेटिंग ऍक्सेसरीज आणि विशिष्ट प्रकल्पांसाठी नियंत्रण पर्यायांची आवश्यकता असते.
Q7. मी चुकीचे मॉडेल निवडण्याचा धोका कसा कमी करू शकतो?
ऑर्डरला अंतिम स्वरूप देण्यापूर्वी तुमच्या पुरवठादाराला सिस्टम व्होल्टेज, वर्तमान मागणी, फॉल्ट लेव्हल, पॅनल लेआउट, ऑपरेटिंग आवश्यकता आणि कोणतेही विशेष नियंत्रण किंवा संप्रेषण आवश्यकता प्रदान करा.
