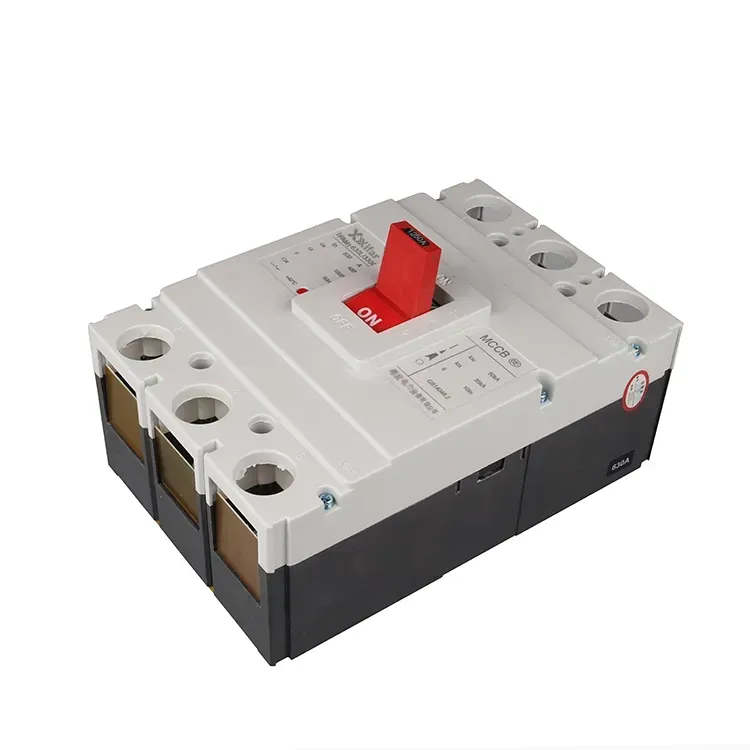

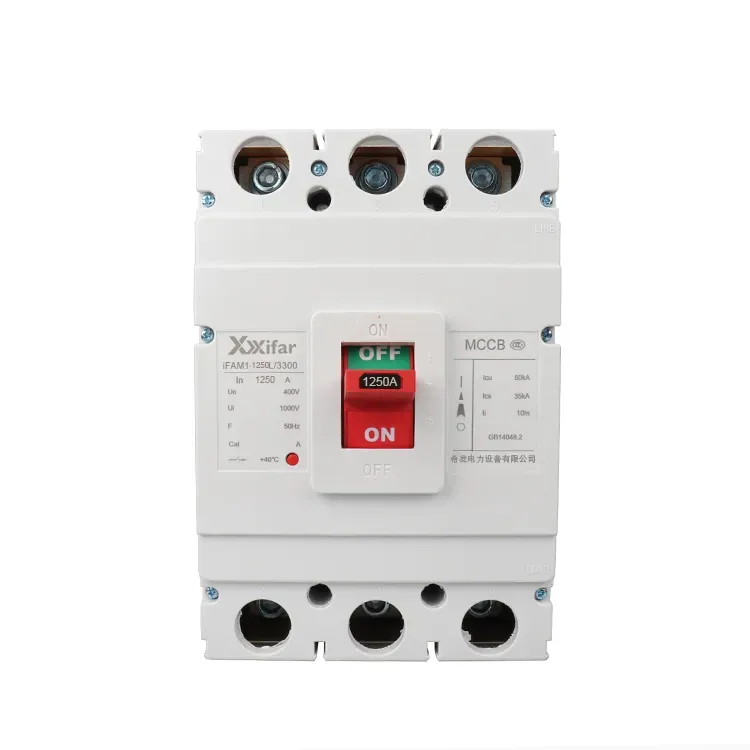

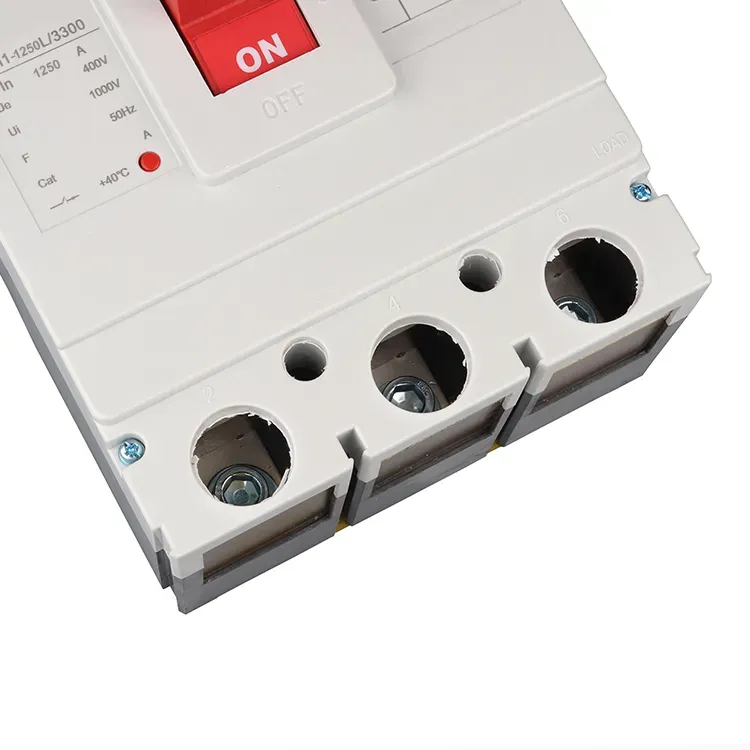

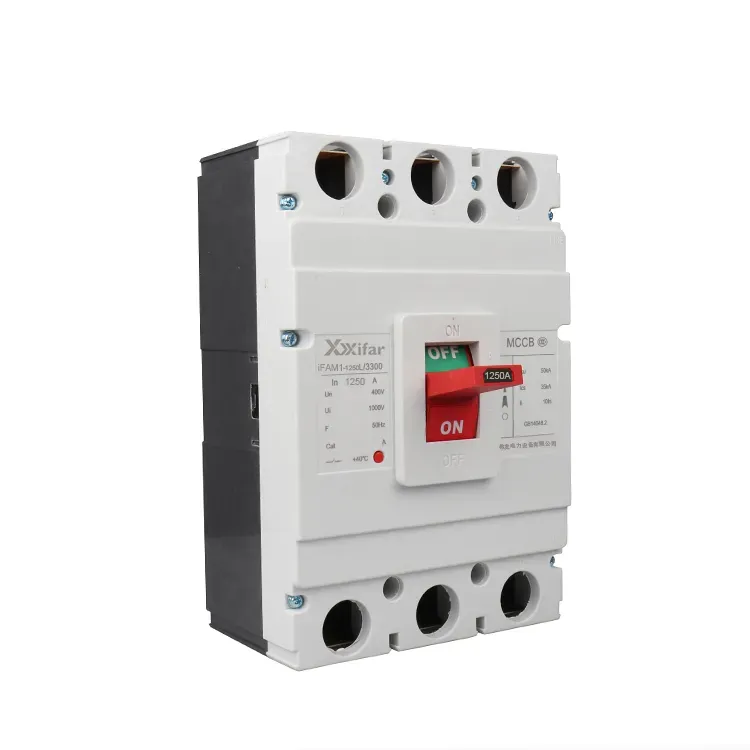

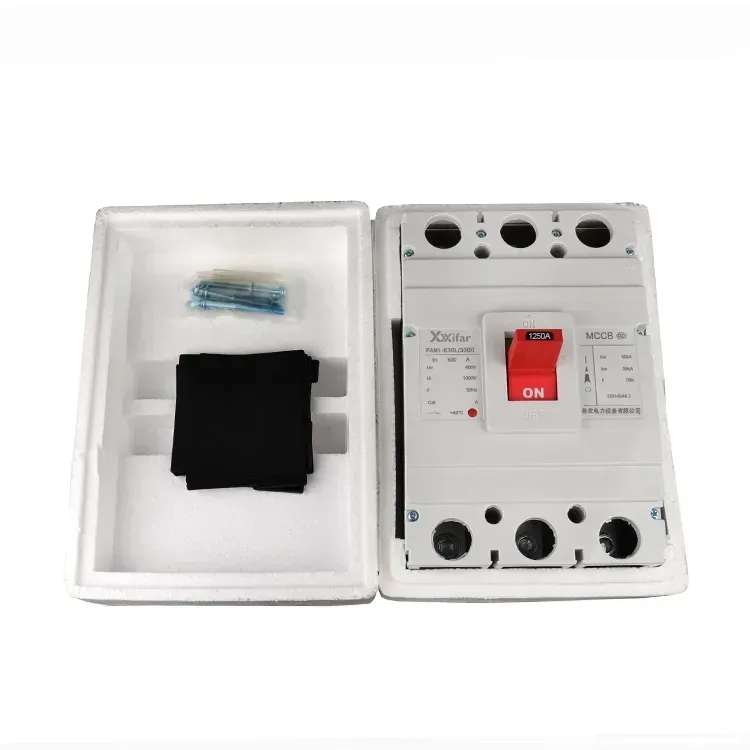

1250a 3pole Tpn 50ka मॉड्यूल केस सर्किट ब्रेकर

बाजारपेठेद्वारे व्यापकपणे ओळखले जाण्यासाठी, Wenzhou XiFa Electric Power Equipment Co., Ltd 1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकर तयार करण्यासाठी ISO 9001 आणि IEC 60947-2 मधील आवश्यकतेचे काटेकोरपणे पालन करते. सध्या, Wenzhou XiFa कडे CE प्रमाणन आणि ISO प्रणाली प्रमाणन आहे. Wenzhou XiFa Electric Power Equipment Co., Ltd कडून प्रत्येक 1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकर पापुआ न्यू गिनी, कझाकस्तान आणि इथिओपिया यांसारख्या किनारी भाग, वाळवंट आणि उच्च उंचीच्या भागात कमी व्होल्टेज वितरण प्रणालीमध्ये स्वीकारला जातो.

चौकशी पाठवा

उत्पादन वर्णन

कार्यप्रदर्शन आणि वैशिष्ट्याबद्दल धन्यवाद, 1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकर विस्तृत अनुप्रयोगांमध्ये वापरले जातात:

1. औद्योगिक वीज वितरण

कारखान्यांमध्ये, 1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकर्स सामान्यतः कार्यशाळा वितरण पॅनेल आणि मोटर नियंत्रण केंद्रांमध्ये स्थापित केले जातात. 1250A 3 पोल आणि tpn 50kA MCCBs मुख्य किंवा फीडर ब्रेकर म्हणून काम करतात, जे उत्पादन लाइन, मोठ्या मोटर्स आणि इतर औद्योगिक उपकरणांसाठी ओव्हरलोड आणि शॉर्ट सर्किट संरक्षण प्रदान करतात.

2. व्यावसायिक आणि सार्वजनिक इमारती

1250a 3pole 50ka मॉड्यूल केस सर्किट ब्रेकर कार्यालयीन इमारती, शॉपिंग सेंटर्स, हॉटेल्स, हॉस्पिटल्स आणि शाळांमध्ये मोठ्या प्रमाणावर लागू केले जातात. सामान्यतः, हे मुख्य वितरण फीडर, फ्लोअर लेव्हल पॅनेल आणि मोठ्या लाइटिंग सर्किट्ससह वापरते, जे सार्वजनिक सुविधांमध्ये इलेक्ट्रिकल सिस्टमचे सुरक्षित ऑपरेशन सुनिश्चित करते.

3. पायाभूत सुविधा प्रकल्प

1250a 3pole आणि tpn 50ka मॉड्यूल केस सर्किट ब्रेकर्सचा वापर बंदर, विमानतळ, रेल्वे संक्रमण आणि महामार्ग यांच्या वितरण प्रणालीमध्ये केला जातो. त्यांची विश्वासार्हता आणि उच्च ब्रेकिंग क्षमता 1250a 50ka मॉड्यूल केस सर्किट ब्रेकर्सना उच्च पातळीच्या पॉवर सातत्य आणि ऑपरेशनल सुरक्षिततेची मागणी करणाऱ्या अनुप्रयोगांसाठी योग्य बनवते.

4. अक्षय ऊर्जा आणि डेटा केंद्रे

1250a 3pole आणि tpn 50ka मॉड्यूल केस सर्किट ब्रेकर्स फोटोव्होल्टेइक प्लांट्स आणि विंड फार्म्समध्ये, विशेषत: वीज संकलन आणि वितरण टप्प्यांमध्ये महत्त्वाची भूमिका बजावतात. डेटा सेंटर्समध्ये, आवश्यक सर्किट संरक्षण प्रदान करण्यासाठी UPS इनपुट आणि आउटपुट वितरण पॅनेलमध्ये 1250a 3pole आणि tpn 50ka मॉड्यूल केस सर्किट ब्रेकर देखील वापरले जातात.

5. निवासी वितरण प्रणाली

निवासी समुदायांमध्ये, 1250a 3pole आणि tpn 50ka मॉड्यूल केस सर्किट ब्रेकर्स सामान्यत: मुख्य वितरण खोल्या किंवा बिल्डिंग लेव्हल पॅनेलमध्ये स्थापित केले जातात. MCCBs इमारतींसाठी मुख्य इनकमिंग स्विच म्हणून किंवा वैयक्तिक युनिट्ससाठी उच्च क्षमतेचे इनकमिंग ब्रेकर म्हणून कार्य करतात.

1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकर पॅरामीटर:

रेट केलेले फ्रेम वर्तमान	1250
ध्रुवांची संख्या	3 पोल; 4 पोल
रेट केलेले कार्यरत वर्तमान	630A; 700A; 800A; 1000A
वारंवारता	50 Hz किंवा 60 Hz
सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता	35kA किंवा 50kA
रेट केलेले कार्यरत व्होल्टेज	400 व्ही; 415 व्ही; 660 V; ६९० व्ही
रेटेड इन्सुलेशन व्होल्टेज	800V किंवा 1000V
यांत्रिक सेवा जीवन	10000 वेळा
विद्युत सेवा जीवन	2000 वेळा
चाप अंतर	≤100 मिमी

Size

उत्पादन मोड	ध्रुव	परिमाण
उत्पादन मोड	ध्रुव	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63L	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125L	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250L	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकरची कार्ये

1. गळती, शॉर्ट सर्किट आणि ओव्हरलोडपासून संरक्षण

1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकर्स सामान्य ऑपरेटिंग परिस्थितीत विद्युत प्रवाह तयार करण्यासाठी, वाहून नेण्यासाठी आणि खंडित करण्यासाठी डिझाइन केलेले आहेत. 1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकर्स ओव्हरलोड आणि शॉर्ट सर्किट सारख्या असामान्य परिस्थिती देखील हाताळू शकतात. जेव्हा विद्युत प्रवाह विशिष्ट कालावधीसाठी रेट केलेल्या मूल्यापेक्षा जास्त असतो, तेव्हा MCCB मॉड्यूल केस सर्किट ब्रेकर जास्त गरम होण्यापासून होणारे नुकसान टाळण्यासाठी वेळेच्या विलंबाने ट्रिप करते. शॉर्ट सर्किटच्या बाबतीत, 1250A 3P 50kA MCCB मॉड्यूल केस सर्किट ब्रेकर वायरिंग आणि कनेक्ट केलेल्या उपकरणांचे संरक्षण करण्यासाठी सर्किट आपोआप डिस्कनेक्ट करतो. काही मॉडेल्स अत्यंत संवेदनशील अवशिष्ट वर्तमान संरक्षणासह सुसज्ज आहेत, जी गळती आणि इलेक्ट्रिक शॉकपासून प्रभावी संरक्षण प्रदान करते. जेव्हा असामान्य परिस्थिती सुरक्षित मर्यादा ओलांडते, तेव्हा MCCB मॉड्यूल केस सर्किट ब्रेकर नुकसान टाळण्यासाठी सर्किटमध्ये व्यत्यय आणतो.

2. अलगाव कार्य

1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकरचे संलग्नक इन्सुलेट सामग्रीचे बनलेले आहे, जे ग्राउंडेड मेटल भागांपासून थेट कंडक्टर वेगळे करते. सर्व अंतर्गत घटक या मोल्डेड हाऊसिंगमध्ये बंद केलेले आहेत, जे कॉम्पॅक्ट संरचना बनवतात. एकदा करंटने प्रीसेट ट्रिप व्हॅल्यू ओलांडली की, 1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकर आपोआप सर्किट उघडतो ज्यामुळे दोषपूर्ण विभाग वेगळे करून उपकरणांचे संरक्षण आणि वापरकर्ता सुरक्षा दोन्ही सुनिश्चित होते.

3. वर्तमान मर्यादा आणि व्यत्यय क्षमता

1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकर्स उच्च शॉर्ट सर्किट करंट्ससह फॉल्ट करंट्समध्ये सुरक्षितपणे व्यत्यय आणण्यास सक्षम आहेत. 1250a 3pole tpn 50ka मॉड्यूल केस सर्किट ब्रेकर्स अनेक रेट केलेल्या ब्रेकिंग क्षमतांद्वारे वैशिष्ट्यीकृत आहेत, जसे की रेट केलेली शॉर्ट सर्किट ब्रेकिंग क्षमता (Icn), अल्टिमेट शॉर्ट सर्किट ब्रेकिंग क्षमता (Icu), सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता (Ics), आणि कमी वेळ, कोणते हात आणि कोणते हात साफ करण्याची क्षमता (Ifc स्पष्ट करणे).
