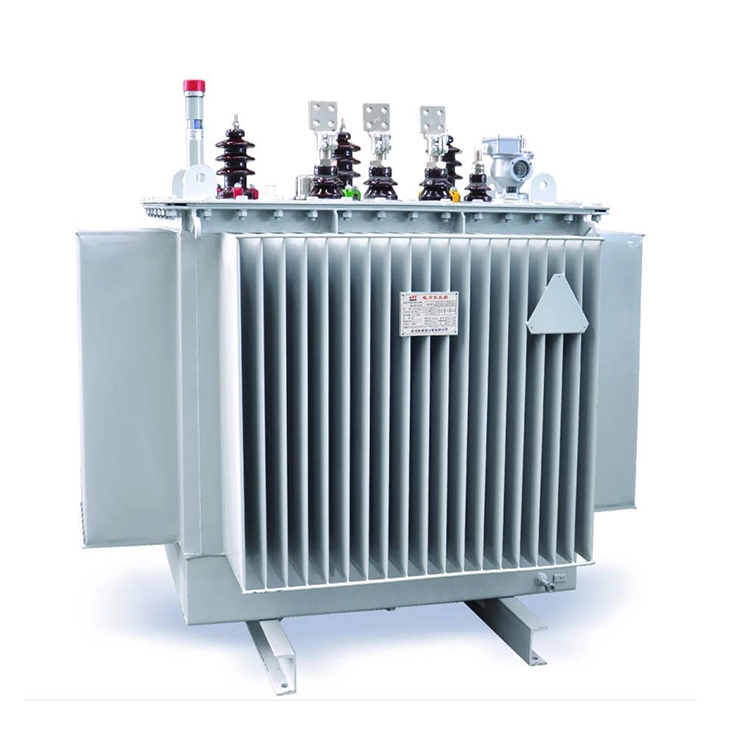

100 Kva वितरण 13.8 Kv पोल ट्रान्सफॉर्मर

2006 मध्ये स्थापित, 20 वर्षांच्या तांत्रिक संचयासह, Wenzhou Xifa Electric Power Equipment Co., Ltd. हा ट्रान्सफॉर्मर निर्मितीचा प्रमुख आधार बनला आहे. उत्पादने प्रत्येक खरेदीदाराच्या गरजा पूर्ण करू शकतील याची खात्री करण्यासाठी आम्ही प्रत्येक उत्पादन प्रक्रियेत लीन उत्पादनाची संकल्पना लागू करतो. आमच्या कारखान्याचे वार्षिक उत्पादन प्रमाण 5,000 युनिट्स इतके जास्त आहे. आमच्याकडे कच्च्या मालावर प्रक्रिया करण्याची क्षमता आहे, आणि 100 kva वितरण 13.8 kv पोल ट्रान्सफॉर्मरची किंमत ऑप्टिमाइझ केली जाऊ शकते. म्हणून, किंमतीच्या बाबतीत आम्हाला अधिक फायदे आहेत.

चौकशी पाठवा

उत्पादन वर्णन

या 100 kva वितरण 13.8 kv पोल ट्रान्सफॉर्मरची रेट क्षमता 100 kVA आहे. प्राथमिक बाजूचे व्होल्टेज 13800V (डेल्टा कनेक्शनमध्ये) आहे आणि दुय्यम बाजूचे व्होल्टेज 120/240V, 240/480V किंवा इतर सानुकूलित व्होल्टेज असू शकते. वितरण प्रणालीला कमी व्होल्टेजची वीज देण्यासाठी हा ट्रान्सफॉर्मर तीन फेज पॉवर ग्रीड प्रणालीशी जोडला जाऊ शकतो.

उच्च व्होल्टेज पोर्सिलेन बुशिंग्ज वापरून, 100 kva वितरण 13.8 kv पोल ट्रान्सफॉर्मरच्या प्राथमिक बाजूला दुहेरी बुशिंग आहेत आणि दुय्यम बाजूला तीन बुशिंग आहेत. ओव्हरहेड डिस्ट्रिब्युशन ट्रान्सफॉर्मर कॉपर विंडिंग्ज आणि ओरिएंटेड सिलिकॉन स्टील कोर वापरतो, ज्यामध्ये एक कॉइल आणि दोन लोखंडी कोर रिंग असतात. प्राथमिक बाजूला आणि दुय्यम बाजूला असलेले टिन प्लेटेड टर्मिनल तांबे किंवा ॲल्युमिनियम कंडक्टरशी जोडले जाऊ शकतात.

व्यावसायिक वितरण ट्रान्सफॉर्मर म्हणून, 100 Kva वितरण 13.8 Kv पोल ट्रान्सफॉर्मर ऊर्जा बचत कॉइल कोर डिझाइन स्वीकारतो, जे केवळ ऑपरेशनची स्थिरता सुनिश्चित करत नाही तर ऊर्जा वापर प्रभावीपणे कमी करते. प्रगत तंत्रज्ञानाने निर्मित, हा पोल प्रकार वितरण ट्रान्सफॉर्मर दीर्घकाळ विश्वासार्हता आणि दीर्घ सेवा आयुष्य सुनिश्चित करतो.

प्रत्येक उपकरणाने कठोर सर्वसमावेशक स्वीकृती चाचण्या केल्या आहेत आणि आम्ही 10 वर्षांहून अधिक काळ शून्य अपयशी दर रेकॉर्ड ठेवला आहे. दरम्यान, 100 kva वितरण 13.8 kv पोल ट्रान्सफॉर्मर IEC, ANSI आणि इतर प्रमुख आंतरराष्ट्रीय मानकांचे पालन करतो, जागतिक पॉवर ग्रिड सिस्टमशी सुसंगतता सुनिश्चित करतो.

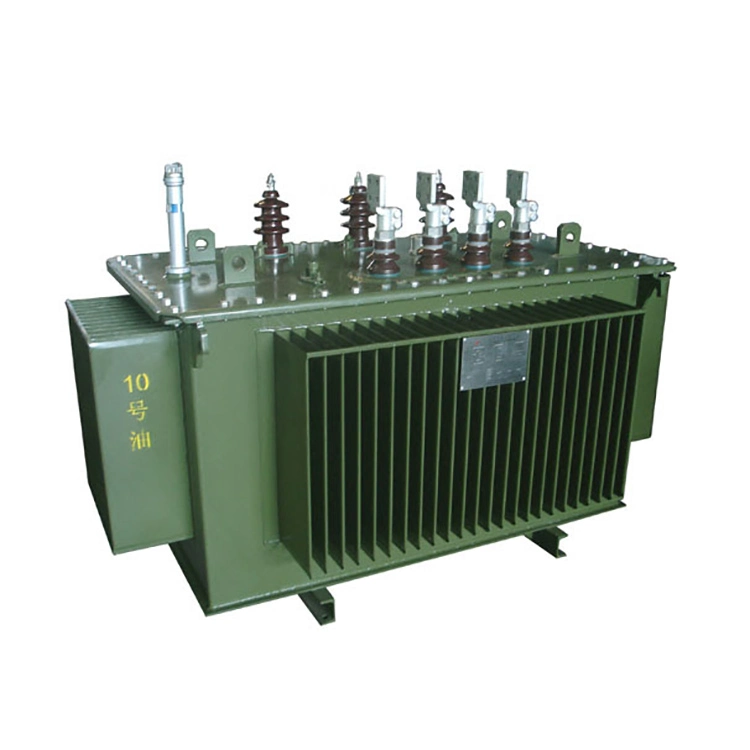

100 Kva Distribution 13 8 Kv Pole Transformers

तांत्रिक मापदंड:

उत्पादनाचे नाव:	100 kva वितरण 13.8 kv पोल ट्रान्सफॉर्मर
वारंवारता:	50/60 Hz
प्राथमिक बाजूचे व्होल्टेज:	13.8 kV
दुय्यम बाजूचे व्होल्टेज:	120/240V, 240/480V, 380V/400V
कोर नुकसान:	≈ 210 W ते 290 W
वळणाचे नुकसान:	≈850 W ते 980 W
लोड वर्तमान नाही:	1.6% ते 1.8%
शॉर्ट सर्किट प्रतिबाधा:	2% - 4%
वळण साहित्य:	तांबे किंवा ॲल्युमिनियम

प्रश्न:100 kva वितरण 13.8 kv पोल ट्रान्सफॉर्मरसाठी, मॉडेल निवडताना आणि इंस्टॉलेशन आयोजित करताना, ग्रामीण किंवा दुर्गम भागातील पॉवर ग्रिडच्या विश्वासार्हतेची आवश्यकता पूर्ण करण्यासाठी फ्यूज, लाइटनिंग अरेस्टर्स आणि ग्राउंडिंग संरक्षणाची विशिष्ट कॉन्फिगरेशन कशी निर्धारित करावी?

अ:

1.100 kva वितरण 13.8 kv पोल ट्रान्सफॉर्मरच्या उच्च व्होल्टेज बाजूच्या (अंदाजे 7.25 A) रेट केलेल्या प्रवाहाच्या 2 ते 2.5 पटीने फ्यूज निवडला जातो. क्लोजिंग ऑपरेशन दरम्यान (सामान्यत: रेट करंटच्या 8 ते 12 पट रेट करंट, 0.1 सेकंदात टिकणारा) विश्वासार्हपणे टाळण्यासाठी 15 ते 20 A ड्रॉप आऊट फ्यूज वापरण्याची शिफारस केली जाते आणि ट्रान्सफॉर्मरमध्ये शॉर्ट सर्किट किंवा ओव्हरलोड झाल्यास ट्रान्सफॉर्मर त्वरीत वितळू शकतो आणि वेगळे होऊ शकतो.

2. लाइटनिंग अरेस्टर हे 15 kV किंवा 18 kV च्या रेट केलेल्या व्होल्टेजसह गॅपलेस झिंक ऑक्साईड (MOV) प्रकार म्हणून निवडले जाते, फ्यूज आणि 100 kva वितरण 13.8 kv पोल ट्रान्सफॉर्मर बुशिंग दरम्यान उच्च व्होल्टेज बाजूला स्थापित केले जाते.

3. त्याचे ग्राउंडिंग टर्मिनल थेट ट्रान्सफॉर्मरच्या केसिंगच्या ग्राउंडिंग टर्मिनलशी जोडलेले असते ज्यामुळे विजेचे झटके किंवा ऑपरेशनल ओव्हरव्होल्टेज शोषले जातात आणि अवशिष्ट व्होल्टेज मर्यादित होते. ग्राउंडिंग संरक्षणासाठी 100 kva वितरण 13.8 kv पोल ट्रान्सफॉर्मरचा न्यूट्रल पॉइंट थेट ग्राउंड करणे आवश्यक आहे (सिस्टम ग्राउंडिंग प्रकारावर अवलंबून, जसे की TN C किंवा TN S), आणि केसिंगचे ग्राउंडिंग टर्मिनल आणि लाइटनिंग अरेस्टर एकच ग्राउंडिंग इलेक्ट्रोड सामायिक करतात. पॉवर फ्रिक्वेंसी ग्राउंडिंग रेझिस्टन्स ग्रामीण पॉवर ग्रिड्समध्ये 10Ω किंवा शहरी आणि उच्च-विश्वसनीयता भागात 4Ω पेक्षा जास्त नसावा, अशा प्रकारे फॉल्ट करंटचे सुरक्षित डिस्चार्ज आणि कर्मचारी आणि उपकरणांचे संरक्षण साध्य होईल.

या तीन घटकांचे समन्वित कॉन्फिगरेशन पोल माउंट केलेल्या ट्रान्सफॉर्मरच्या ओव्हरकरंट, ओव्हरव्होल्टेज आणि ग्राउंडिंग फॉल्ट संरक्षण आवश्यकता पूर्ण करू शकते.
