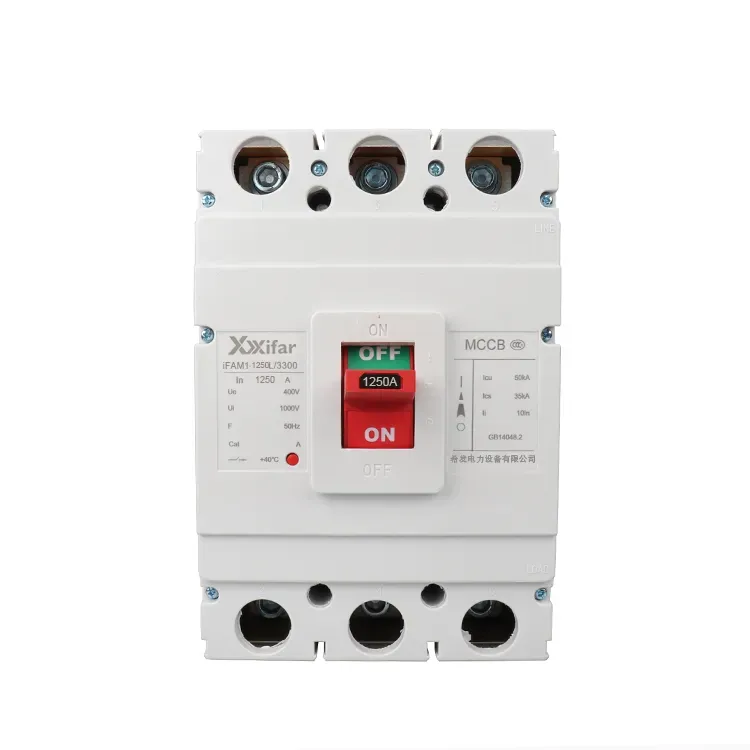

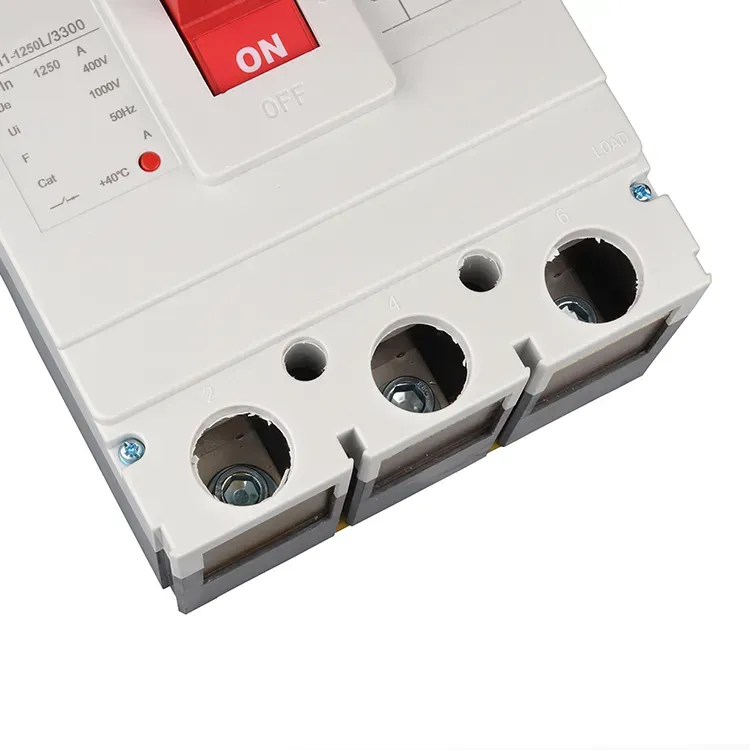

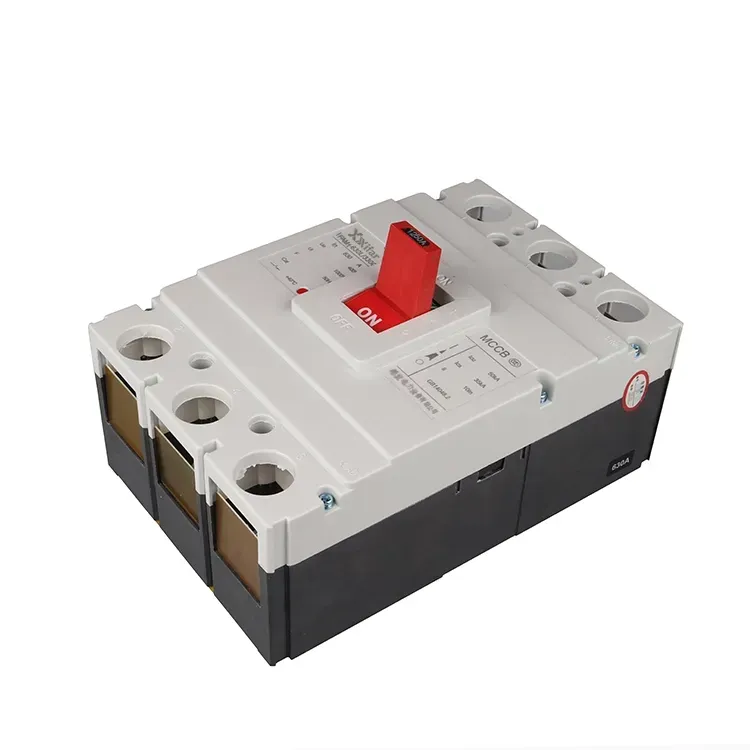

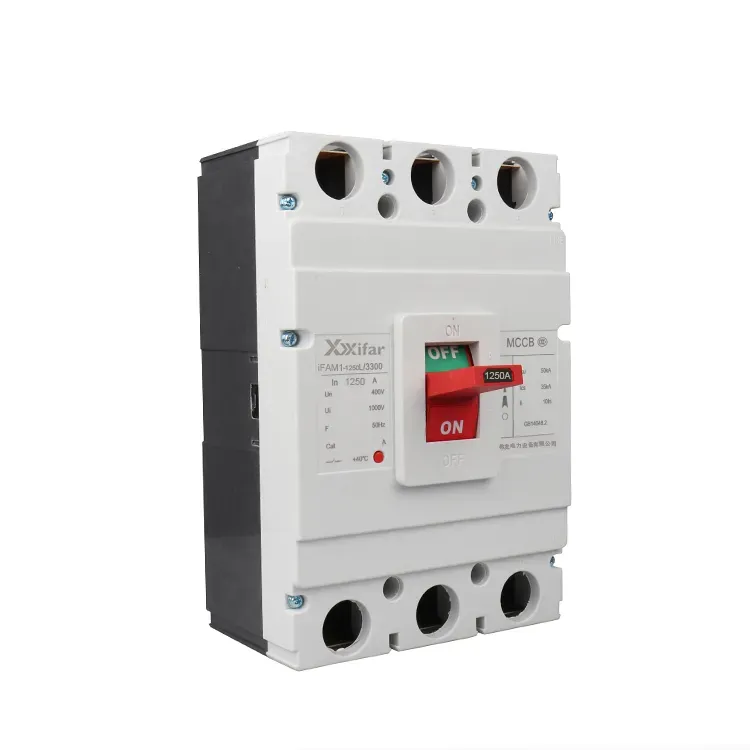

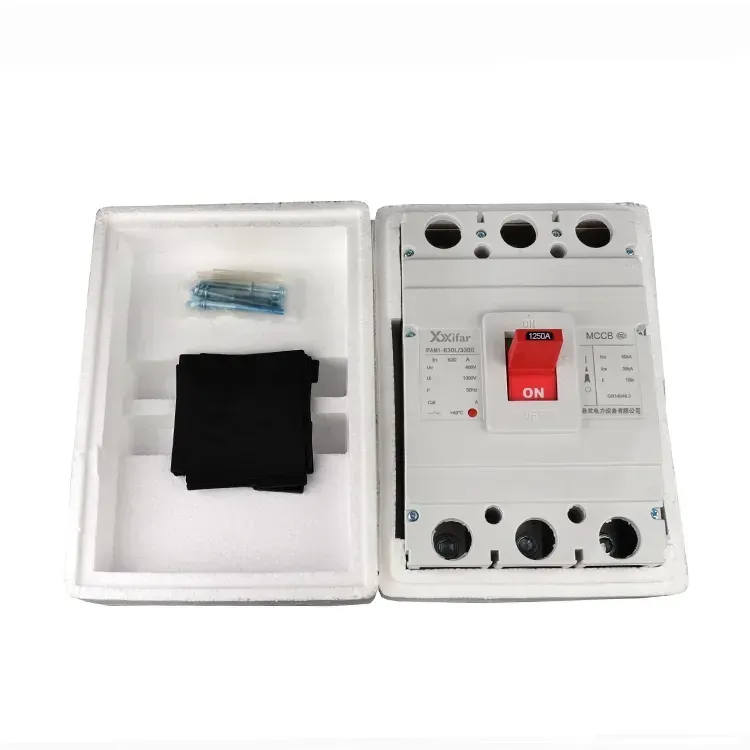

1250 Amp 3 पोल 600v Mccb सर्किट ब्रेकर

1250 amp 3 पोल 600v mccb सर्किट ब्रेकरमध्ये प्रामुख्याने तीन मूलभूत भाग असतात, जे संपर्क प्रणाली, चाप विझवण्याची प्रणाली आणि ट्रिप युनिट्स असतात. हे ट्रिप युनिट्स विविध संरक्षण कार्ये प्रदान करतात, ज्यामध्ये वर्तमान संरक्षण, अंडर व्होल्टेज संरक्षण, थर्मल संरक्षण आणि शंट ट्रिपिंग यांचा समावेश आहे. 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर एकतर मॅन्युअली किंवा मोटार चालवलेल्या ड्रायव्हरद्वारे बंद केला जातो. एकदा संपर्क बंद झाल्यानंतर, ते ट्रिप फ्री यंत्रणेद्वारे स्थितीत ठेवले जातात. जेव्हा एखादी चूक होते, तेव्हा संबंधित ट्रिप युनिट यंत्रणा सक्रिय करते, कुंडी सोडते आणि 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर आपोआप ट्रिप करते, ज्यामुळे सर्किटचे संरक्षण होते.

1. शंट ट्रिप युनिट

शंट ट्रिप रिमोट कंट्रोल ऑपरेशनसाठी वापरली जाते. हे 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर द्वारे सर्किट दुरून उघडण्यास अनुमती देते.

2. वर्तमान ट्रिप युनिट ओव्हर

हे युनिट शॉर्ट सर्किट आणि ओव्हर करंटपासून संरक्षण प्रदान करते. जेव्हा करंट प्रीसेट व्हॅल्यू ओलांडतो, तेव्हा ट्रिप युनिटद्वारे निर्माण होणारी इलेक्ट्रोमॅग्नेटिक फोर्स कुंडी सोडते. फिरणारा संपर्क नंतर स्प्रिंग फोर्स अंतर्गत वेगाने विभक्त होतो, सर्किटमध्ये व्यत्यय आणतो.

3. व्होल्टेज ट्रिप युनिट अंतर्गत

हे युनिट व्होल्टेजच्या नुकसानापासून संरक्षण प्रदान करते. त्याची कॉइल थेट वीज पुरवठ्याशी जोडलेली असते आणि सामान्य परिस्थितीत ऊर्जावान राहते, जे 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर बंद ठेवू देते. जेव्हा पुरवठा कमी होतो किंवा व्होल्टेज लक्षणीयरीत्या कमी होते, तेव्हा चुंबकीय शक्ती कमकुवत होते आणि स्प्रिंग फोर्सपेक्षा कमी होते. स्प्रिंग नंतर मूव्हिंग कोअर चालवते, लॅच सोडते आणि 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर ट्रिप करते.

4. थर्मल ट्रिप युनिट

जेव्हा 1250 amp 3 पोल 600v mccb सर्किट ब्रेकरमधून ओव्हरलोड करंट वाहतो, तेव्हा थर्मल ट्रिप युनिटमधील बिमेटल स्ट्रिप विद्युत् प्रवाहामुळे गरम होते. दोन धातूंचे विस्ताराचे गुणांक वेगवेगळे असल्यामुळे ते गरम झाल्यावर वेगवेगळ्या गतीने वाकतात. हे विकृत रूप ट्रिपिंग यंत्रणेला धक्का देते, ज्यामुळे 1250 amp 3 पोल MCCB मोल्डेड केस सर्किट ब्रेकर उघडतो आणि सर्किटमध्ये व्यत्यय आणतो.

1250 amp 3 पोल 600v mccb सर्किट ब्रेकर पॅरामीटर:
