सहाय्यक संपर्कांसह 1600 Amp 3 पोल Mccb

WenZhou XiFa electric Power Equipment Co.,Ltd हा सहाय्यक संपर्कांसह 1600 amp 3 पोल mccb ची निर्मिती आणि पुरवठा करणारा एक अनुभवी कारखाना आहे, ज्यातील सर्व्हिस शॉर्ट सर्किट ब्रेकिंग क्षमता 50kA पर्यंत पोहोचू शकते, जिथे कोणत्याही मोठ्या विद्युत् प्रवाहाचा गैरसमज न करता किंवा नाकारल्याशिवाय अचूक संरक्षण प्रदान करू शकते. सहाय्यक संपर्क 1600 amp 3 पोल mccb मोल्डेड केस सर्किट ब्रेकरमध्ये गैरव्यवहार टाळण्यासाठी इंटरलॉकिंग कंट्रोलचे कार्य आहे, दरम्यान वितरण बोर्डांना स्थिती निर्देशक प्रदान करते.

चौकशी पाठवा

उत्पादन वर्णन

सहाय्यक संपर्क पॅरामीटरसह 1600 amp 3 pole mccb:

रेट केलेले फ्रेम वर्तमान	1600
ध्रुवांची संख्या	3 पोल; 3 पी; 3 टप्पा
रेट केलेले कार्यरत वर्तमान	1000A; 1250A; 1600A
वारंवारता	60Hz किंवा 50Hz
अंतिम शॉर्ट सर्किट ब्रेकिंग क्षमता	५० kA/70 kA
सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता	35 kA/50 kA
रेट केलेले कार्यरत व्होल्टेज	400 व्ही; ६९० व्ही
रेटेड इन्सुलेशन व्होल्टेज	800V; 1000 व्ही
यांत्रिक सेवा जीवन	10000 वेळा
विद्युत सेवा जीवन	2000 वेळा
चाप अंतर	≤100 मिमी

Size

उत्पादन मोड	ध्रुव	परिमाण
उत्पादन मोड	ध्रुव	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

सहाय्यक संपर्क परिचयासह 1600 amp 3 pole mccb:

सहाय्यक संपर्कांसह 1600 amp 3 पोल मोल्डेड केस सर्किट ब्रेकर MCCB कमी व्होल्टेज वितरण प्रणालीमध्ये आपोआप विद्युत प्रवाह व्यत्यय आणण्यासाठी डिझाइन केले आहे. जेव्हा ओव्हरलोड किंवा शॉर्ट सर्किट होते, तेव्हा ते ट्रिप करते आणि वीज पुरवठा अलग करते.

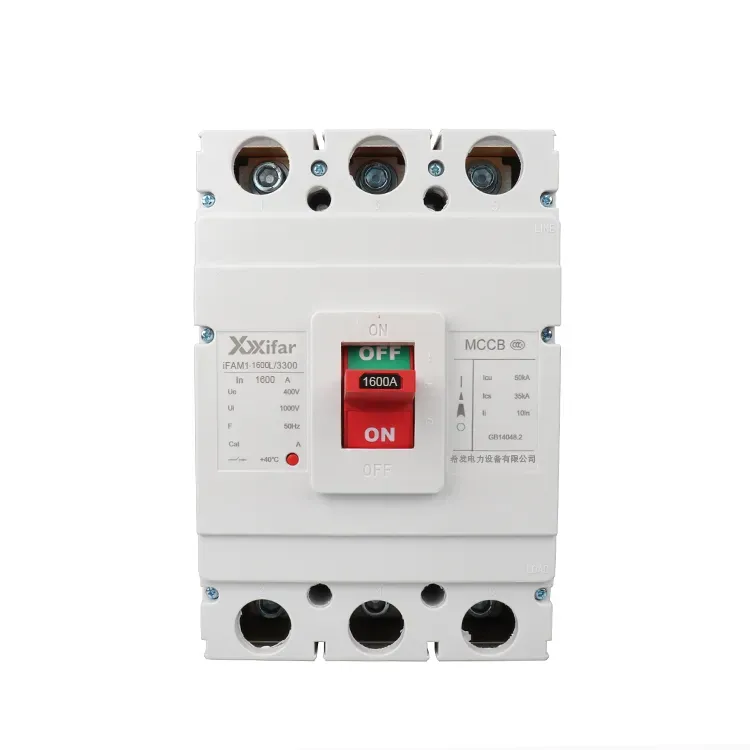

1600 Amp 3 Pole Mccb With Auxiliary Contacts

सहाय्यक संपर्कांसह 1600 amp 3 पोल mccb ग्राउंडेड मेटल भागांपासून थेट कंडक्टर वेगळे करण्यासाठी मोल्डेड इन्सुलेटिंग केस वापरते. डिव्हाइसच्या आत, संरक्षण प्रामुख्याने थर्मल आणि चुंबकीय यंत्रणेद्वारे प्राप्त केले जाते. ओव्हरलोड परिस्थितीत, थर्मल युनिटमधील द्विधातू घटक तापतो आणि वाकतो कारण विद्युत प्रवाह रेट केलेल्या मर्यादा ओलांडतो. ही हालचाल ट्रिपिंग यंत्रणा कार्यान्वित करते, ज्यामुळे सहाय्यक संपर्कांसह 1600 amp 3 पोल mccb चे हँडल बंद स्थितीवर स्विच होते आणि सर्किट कट ऑफ होते. शॉर्ट सर्किट्ससाठी, सहाय्यक संपर्कांसह 1600 amp 3 ध्रुव mccb च्या कॉइलमध्ये विद्युत् प्रवाहाची अचानक वाढ मजबूत चुंबकीय क्षेत्र निर्माण करते. जेव्हा इलेक्ट्रोमॅग्नेटिक फोर्स कोरच्या स्प्रिंग फोर्सवर मात करते, तेव्हा हलणारा कोर आत खेचला जातो, ट्रिप बार चालवतो आणि ब्रेकर त्वरित उघडतो, ज्यामुळे शॉर्ट सर्किट संरक्षण मिळते.

व्यापक अर्थाने, एअर इन्सुलेटेड सर्किट ब्रेकर्समध्ये एअर सर्किट ब्रेकर्स ACBs, मोल्डेड केस सर्किट ब्रेकर्स MCCBs आणि लघु सर्किट ब्रेकर्स MCBs यांचा समावेश होतो. मोल्डेड केस सर्किट ब्रेकर्स MCCBs सामान्यत: तीन फेज पॉवरसाठी तीन टर्मिनल्ससह सुसज्ज असतात, ज्याचा कार्यरत व्होल्टेज सुमारे 380 V असतो, ज्यामुळे ते औद्योगिक वितरण प्रणाली आणि मोटर संरक्षणासाठी योग्य बनतात, ज्यातील कार्यरत प्रवाह निवासी मागणीपेक्षा मोठा असतो, जसे की 1600 amp 3 पोल mccb सह सहाय्यक संपर्क. याउलट, लघु सर्किट ब्रेकर्स सामान्यत: सिंगल फेज पॉवरसाठी डिझाइन केलेले असतात, त्यापैकी कार्यरत व्होल्टेज सुमारे 220 V असतो आणि कार्यरत प्रवाह सहायक संपर्कांसह 3 पोल मोल्डेड केस सर्किट ब्रेकर MCCB पेक्षा तुलनेने कमी असतो. टर्मिनल डिस्ट्रिब्युशन सिस्टीम बांधण्यासाठी लघु सर्किट ब्रेकर्सचा वापर केला जातो. या कारणास्तव, मानक 1600 amp 3 पोल MCCBs मोल्डेड केस सर्किट ब्रेकर ठराविक निवासी वापरासाठी नसतात.
