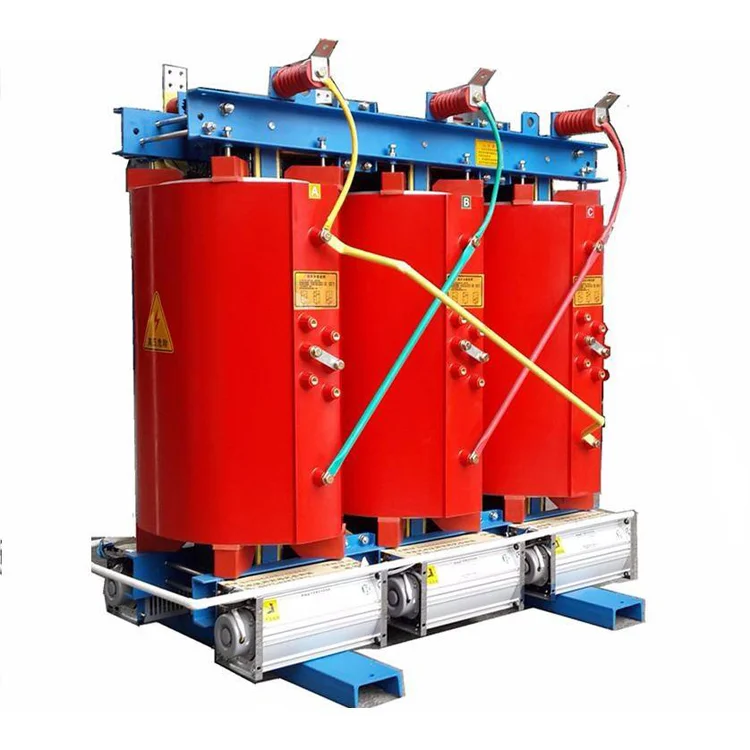

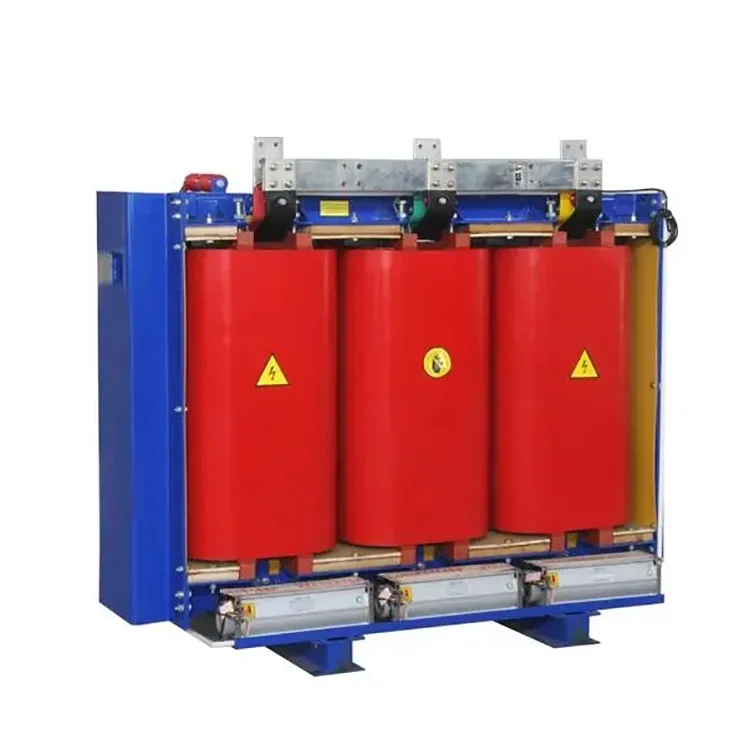

2500 KVA 11 ते 0.4 KV ड्राय टाईप ट्रान्सफॉर्मर

Wenzhou Xifa Electrical Equipment Co., Ltd. येथे, आम्ही औद्योगिक आणि व्यावसायिक अनुप्रयोगांसाठी उच्च कार्यक्षम उर्जा समाधाने तयार करतो. आमचा 2500 kVA 11 ते 0.4 kV ड्राय टाईप ट्रान्सफॉर्मर उच्च व्होल्टेज ट्रांसमिशन (11 kV) सुरक्षित, वापरण्यायोग्य कमी व्होल्टेज 0.4 kV पॉवर असाधारण कार्यक्षमतेसह आणि विश्वासार्हतेसाठी स्टेप डाउन करण्यासाठी इंजिनिअर केलेला आहे. तुम्हाला किफायतशीर ॲल्युमिनियम वळण हवे असेल किंवा उच्च वळणाची आवश्यकता असली तरी, आम्ही तुमच्या सानुकूल वाहकतेची पूर्तता करतो आणि कॉपर फॉर्म जिंकण्यासाठी विशिष्ट ट्रान्सफॉर्मरची पूर्तता करतो. परिस्थिती
आमच्या कुशल आणि ऑप्टिमाइझ केलेल्या उत्पादन प्रक्रियेबद्दल धन्यवाद, आम्ही वितरण वेळ फक्त 2 किंवा 3 आठवड्यांपर्यंत कमी करू शकतो. पॅकेजिंगसाठी, आम्ही व्यावसायिक निर्यात ग्रेड लाकडी पेटी वापरतो. आम्ही स्वीकारत असलेल्या व्यापार अटींमध्ये FOB, CIF, CFR, EXW आणि इतर समाविष्ट आहेत

चौकशी पाठवा

उत्पादन वर्णन

2500 kVA 11 ते 0.4 kV ड्राय प्रकारच्या ट्रान्सफॉर्मरमध्ये प्रामुख्याने खालील घटक असतात: ट्रान्सफॉर्मर कोर, ट्रान्सफॉर्मर विंडिंग्स, ट्रान्सफॉर्मर इन्सुलेशन, ट्रान्सफॉर्मर कंडक्टर, ट्रान्सफॉर्मर कूलिंग डिव्हाइस आणि तापमान मोजण्याचे यंत्र.

कॉइल्स

2500 kVA 11 ते 0.4 kV कोरड्या प्रकारच्या ट्रान्सफॉर्मर कॉइल्स उच्च अचूक वाइंडिंग मशीनवर जखमेच्या आहेत. कमी व्होल्टेज वाइंडिंग फॉइल वाइंडिंग बांधकाम स्वीकारते. मोठ्या क्षमतेच्या ट्रान्सफॉर्मरसाठी, वायुवीजन नलिका आरक्षित आहेत. वळण घेतल्यानंतर, व्हॅक्यूम कोरडे केले जाते. कास्टिंग आणि सॉलिडिफिकेशन प्रक्रिया काटेकोरपणे प्रक्रियेच्या मानकांनुसार केली जाते, कॉइलमध्ये कोणतेही बुडबुडे किंवा व्हॉईड्स नाहीत याची खात्री करून, ट्रान्सफॉर्मरला इष्टतम ऑपरेशन प्राप्त करण्यास अनुमती देते.

कोर

2500 kVA 11 ते 0.4 kV कोरड्या प्रकारच्या ट्रान्सफॉर्मरच्या या मालिकेचा गाभा उच्च दर्जाच्या, उच्च पारगम्यता धान्याभिमुख कोल्ड रोल्ड सिलिकॉन स्टील शीटपासून बनलेला आहे. प्रगत सिलिकॉन स्टील शीट कटिंग लाइन्स आणि 45° पूर्णतः माईटेड स्टेप लॅप कोअर स्टॅकिंग तंत्र अवलंबले जाते. कोअर लिंब्स क्लास एफ युनिडायरेक्शनल ग्लास फायबर टेपने बांधलेले आहेत आणि कोर योकवर छिद्र न करता पुल प्लेट्सची नवीन रचना फिक्सिंगसाठी वापरली जाते. कोर पृष्ठभाग इपॉक्सी रेझिनने लेपित आहे, ज्यामुळे गळती प्रवाहाचा प्रभाव कमी होतो, चुंबकीय सर्किट वितरण प्रभावीपणे ऑप्टिमाइझ होते आणि कोरचा आवाज कमी होतो, भार कमी होत नाही आणि विद्युत प्रवाह नाही. हे वितरण ट्रान्सफॉर्मरच्या देखाव्याच्या गुणवत्तेत लक्षणीय सुधारणा करते.

उच्च व्होल्टेज वळण

2500 kVA 11 ते 0.4 kV कोरड्या प्रकारच्या ट्रान्सफॉर्मरचे उच्च व्होल्टेज वाइंडिंग सेगमेंटेड लेयर स्ट्रक्चर स्वीकारते, ज्यामुळे वळणाच्या थरांमधील व्होल्टेज मोठ्या प्रमाणात कमी होते. हे फिलरसह व्हॅक्यूम कास्ट इपॉक्सी रेझिनद्वारे तयार होते, विंडिंगची अंतर्गत आंशिक डिस्चार्ज पातळी कमी करते आणि कॉइलची विद्युत कार्यक्षमता सुधारते. वाइंडिंग लेयर्समधील इन्सुलेशन डीएमडी इपॉक्सी रेझिन प्रीप्रेग कापड वापरते, ज्यामुळे व्होल्टेजची ताकद वाढते. वळणाची पृष्ठभाग फायबरग्लास जाळीच्या फॅब्रिकने भरलेली असते, कॉइलचा प्रभाव कडकपणा सुधारते, वितरण ट्रान्सफॉर्मरची शॉर्ट सर्किट सहन करण्याची क्षमता वाढवते. कॉइल कधीच सुकत नाही किंवा क्रॅक होत नाही.

कमी व्होल्टेज वळण:

कमी व्होल्टेज वाइंडिंग फॉइल बांधकामाचा अवलंब करते. रेडियल कूलिंग डक्टचा वापर कॉइलमध्ये उष्णता अपव्यय क्षमता वाढविण्यासाठी केला जातो. 2500 kVA 11 ते 0.4 kV कोरड्या प्रकारच्या ट्रान्सफॉर्मरच्या कमी व्होल्टेज वाइंडिंगच्या थरांमधील इन्सुलेशन DMD इपॉक्सी रेझिन प्रीप्रेग कापड वापरते. टोकांना सीलबंद केले जाते आणि इपॉक्सी रेझिनने भांडे घातले जाते, परिणामी अविभाज्य बरे बनते.

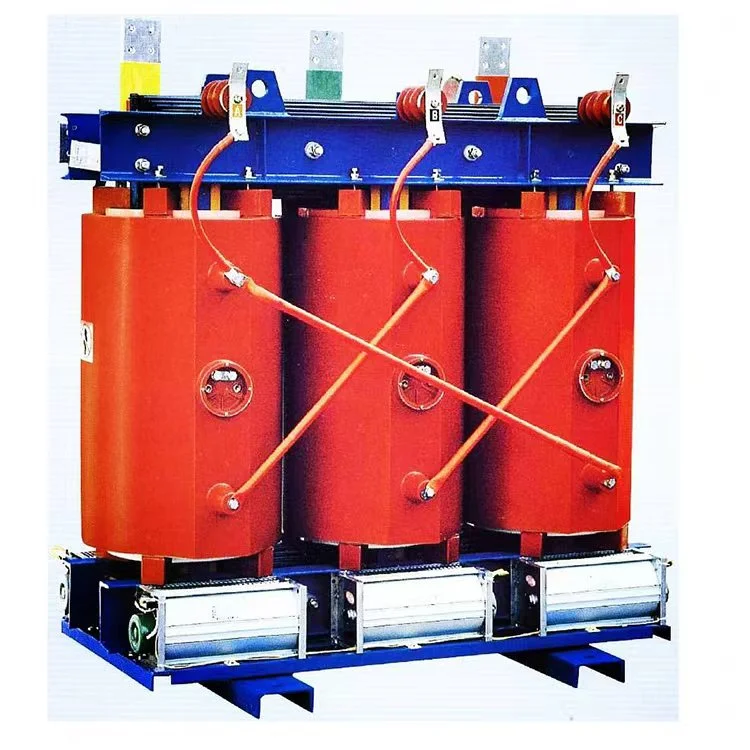

2500 Kva 11 To 0 4 Kv Dry Type Transformer

उत्पादन पॅरामीटर्स:

नाव	2500 केव्हीए 11 ते 0.4 केव्ही कोरड्या प्रकारचे ट्रान्सफॉर्मर
रेटेड क्षमता	2500kva
प्राथमिक व्होल्टेज	11KV
दुय्यम व्होल्टेज	0.4/0.415 kV
इन्सुलेशन सामग्री	कास्ट राळ
वेक्टर गट	Dyn11 Yyn0
नो-लोड लॉस (P0)	ग्राहकाच्या गरजेवर आधारित
लोड लॉस (Pk) @ 120°C	ग्राहकाच्या गरजेवर आधारित
प्रतिबाधा व्होल्टेज (यूके)	६%
इन्सुलेशन वर्ग	क्लास एफ किंवा एच
शीतकरण पद्धत	ओनाफ ओनाफ
