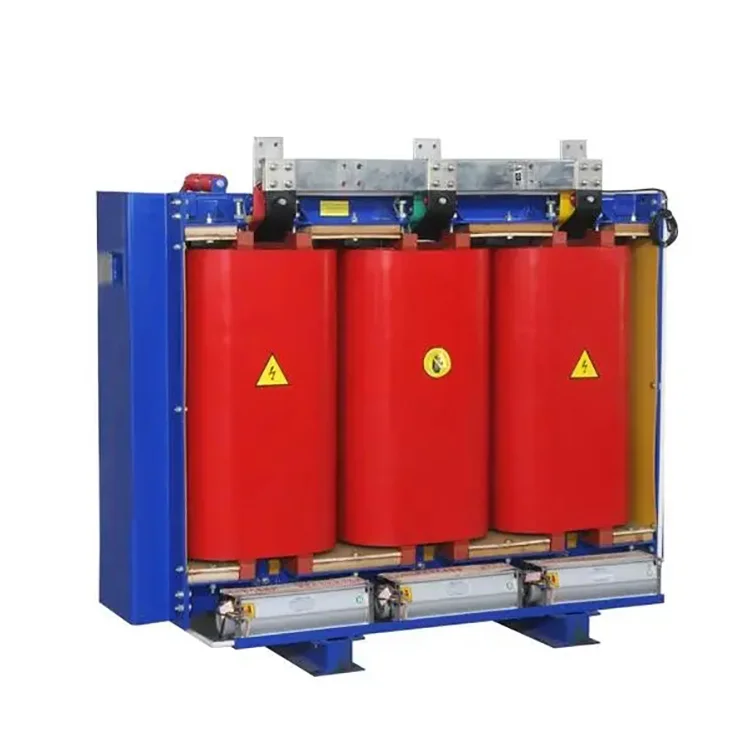

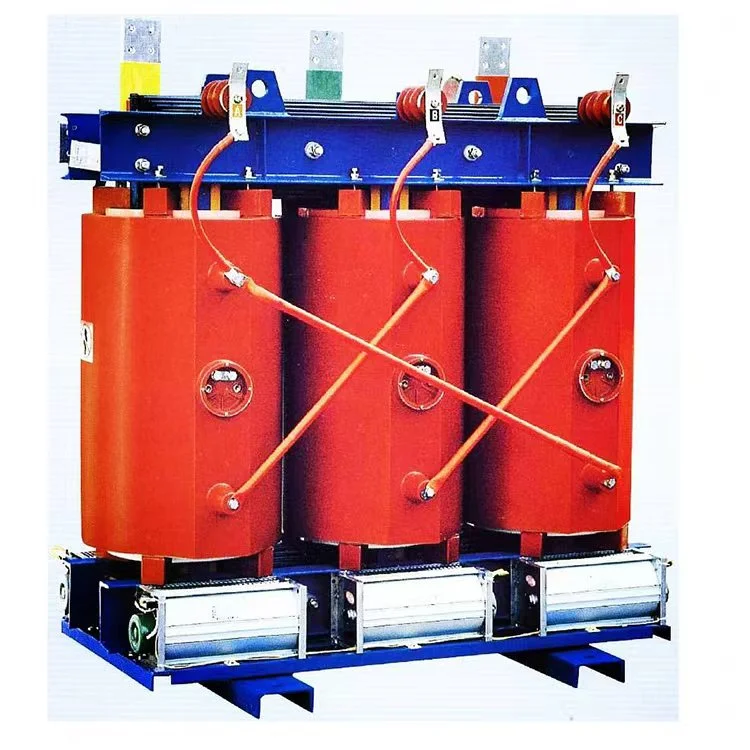

SCB9 1600 KVA 10kV ड्राय टाईप पॉवर ट्रान्सफॉर्मर

आधुनिक वीज वितरण नेटवर्कमध्ये, सुरक्षितता, कार्यक्षमता आणि दीर्घकालीन विश्वासार्हतेसाठी योग्य ट्रान्सफॉर्मर निवडणे महत्त्वाचे आहे. व्यावसायिक संकुल, औद्योगिक संयंत्रे आणि उंच इमारतींसाठी, SCB9 1600 kVA 10kV ड्राय टाईप पॉवर ट्रान्सफॉर्मर हे उद्योग मानक बनले आहे. Wenzhou Xifa Electrical Equipment Co., Ltd. येथे, आजच्या इलेक्ट्रिकल ग्रिड्सच्या कठोर मागणी पूर्ण करणारे उच्च कार्यप्रदर्शन ड्राय टाईप पॉवर ट्रान्सफॉर्मर तयार करण्यात आम्ही माहिर आहोत. हा ट्रान्सफॉर्मर इनडोअर इन्स्टॉलेशनसाठी डिझाइन केला आहे जेथे अग्निसुरक्षा आणि पर्यावरणीय स्वच्छता सर्वात महत्त्वाची आहे. तेल बुडवलेल्या ट्रान्सफॉर्मरच्या विपरीत, SCB9 1600 kVA 10kV ड्राय प्रकारच्या पॉवर ट्रान्सफॉर्मरमध्ये कूलिंग ऑइल नसते, ज्यामुळे गळती, आग किंवा स्फोट होण्याचा धोका नाहीसा होतो.

चौकशी पाठवा

उत्पादन वर्णन

SCB9 1600 kVA 10kV ड्राय टाईप पॉवर ट्रान्सफॉर्मरचे कार्य तत्त्व इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या नियमावर आधारित आहे. जेव्हा ट्रान्सफॉर्मरच्या प्राथमिक वळणातून पर्यायी प्रवाह वाहतो, तेव्हा ते लोहाच्या कोरमध्ये बदलणारे चुंबकीय क्षेत्र निर्माण करते. फॅराडेच्या इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या नियमानुसार, हे बदलणारे चुंबकीय क्षेत्र दुय्यम विंडिंगमध्ये इलेक्ट्रोमोटिव्ह फोर्स (EMF) प्रेरित करते, ज्यामुळे व्होल्टेज रूपांतरण होते. विशेषतः:

प्राथमिक वळण करंट चुंबकीय क्षेत्र निर्माण करते: प्राथमिक वळणातून विद्युतप्रवाह वाहताना, ते एक पर्यायी चुंबकीय क्षेत्र तयार करते, ज्यामुळे लोह कोरमध्ये चुंबकीय प्रवाह निर्माण होतो.

चुंबकीय प्रवाह दुय्यम विंडिंगमध्ये व्होल्टेज प्रेरित करतो: हा चुंबकीय प्रवाह लोह कोरमधून दुय्यम वळणावर हस्तांतरित केला जातो, दुय्यम वळणात इलेक्ट्रोमोटिव्ह बल निर्माण करतो, ज्यामुळे आउटपुट व्होल्टेज तयार होते.

व्होल्टेज रूपांतरण: प्राथमिक आणि दुय्यम विंडिंगमधील वळण प्रमाण समायोजित करून, भिन्न व्होल्टेज रूपांतरणे साध्य करता येतात. SCB9 1600 kVA 10kV ड्राय टाईप पॉवर ट्रान्सफॉर्मरमध्ये, वळण गुणोत्तर निश्चित केले जाते, डिझायनर क्षमता आणि प्राथमिक व्होल्टेजवर आधारित योग्य वळण गुणोत्तर निर्धारित करेल.

उष्णता नष्ट करण्याचे तत्व: SCB9 1600 kVA 10kV ड्राय टाईप पॉवर ट्रान्सफॉर्मर तेल शीतकरण माध्यम म्हणून वापरत नसल्यामुळे, ते विंडिंग्ज आणि लोखंडी कोरमधून उष्णता नष्ट करण्यासाठी हवेच्या अभिसरणावर अवलंबून असतात. या कारणास्तव, SCB9 1600 kVA 10kV ड्राय टाईप पॉवर ट्रान्सफॉर्मर साधारणपणे वेंटिलेशन ओपनिंग आणि कूलिंग फिनसह डिझाइन केलेले आहेत, ज्यामुळे नैसर्गिक वायु संवहनाद्वारे उष्णता नष्ट होते.

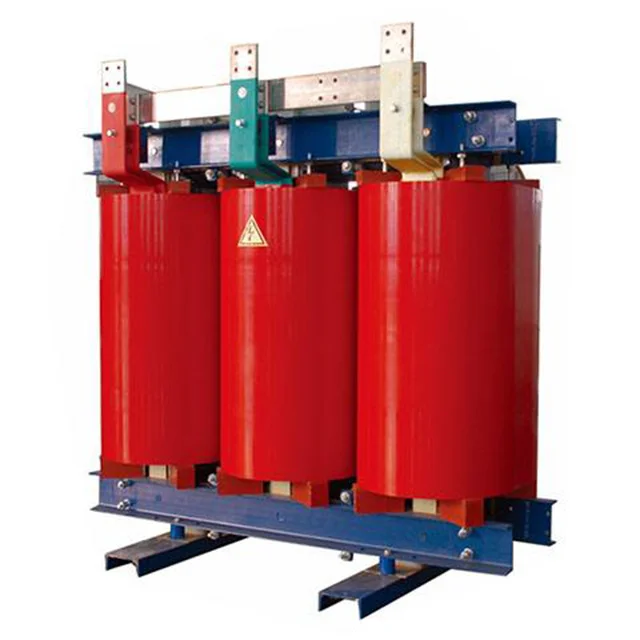

Scb9 1600 Kva 10kv Dry Type Power Transformer

उत्पादन पॅरामीटर्स:

नाव	SCB9 1600 kVA 10kV ड्राय टाईप पॉवर ट्रान्सफॉर्मर
रेटेड क्षमता	1600kva
प्राथमिक व्होल्टेज	10KV
दुय्यम व्होल्टेज	0.4/0.415 kV
इन्सुलेशन सामग्री	कास्ट राळ
वेक्टर गट	Dyn11 Yyn0
नो-लोड लॉस (P0)	1200±15%
लोड लॉस (Pk) @ 120°C	6200±15%
प्रतिबाधा व्होल्टेज (यूके)	४%
इन्सुलेशन वर्ग	क्लास एफ किंवा एच
शीतकरण पद्धत	ओनाफ ओनाफ
आंशिक स्त्राव	10pc पेक्षा कमी
बंदिस्त	(IP20, कोल्ड रोल्ड स्टील किंवा स्टेनलेस स्टील)/शिवाय

उत्पादन विक्रीनंतरची सेवा

Wenzhou Xifa Electrical Equipment Co., Ltd. मधील ट्रान्सफॉर्मर निर्मितीच्या २० वर्षांच्या अनुभवामध्ये, आमच्याकडे गुणवत्तेच्या समस्यांमुळे विक्रीनंतरचे एकही प्रकरण आलेले नाही. जोपर्यंत ट्रान्सफॉर्मर सामान्य लोड स्थितीत चालतो, तोपर्यंत त्याचे सेवा आयुष्य २५ ते ३० वर्षे असते

दीर्घकालीन ओव्हरलोड न करण्याच्या अटीनुसार, आमच्या SCB9 1600 kVA 10kV ड्राय टाईप पॉवर ट्रान्सफॉर्मरचा 2 वर्षांचा वॉरंटी कालावधी आहे. ट्रान्सफॉर्मरमध्ये कोणतीही असामान्य परिस्थिती उद्भवल्यास, आमचे अभियंते ऑनलाइन मार्गदर्शन सेवा प्रदान करण्यासाठी 24/7 उपलब्ध आहेत.
