Rcd संरक्षणासह 2p 100a Tpn Mccb

आरसीडी संरक्षणासह 2p 100a tpn mccb साधारणपणे विद्युत उपकरणांच्या जवळ असलेल्या वितरण बॉक्समध्ये येणारे सर्किट ब्रेकर वाजवते. Wenzhou Xifa Electric Power Equipment Co., Ltd कडे rcd संरक्षण युनिटसह 2p, TP आणि TPN 100a mccb निर्मितीमध्ये परिपक्व उत्पादन क्षमता आहे. Wenzhou Xifa उपकरणे एका आठवड्यात rcd संरक्षणासह 2p 100a tpn mccb चे 1000 हून अधिक बॉक्स तयार आणि पुरवू शकतात. कंपनीकडे rcd संरक्षणासह 2p 100a tpn mccb साठी ISO प्रणाली प्रमाणन आणि CE प्रमाणपत्र आहे, ज्यापैकी उत्पादने फोटोव्होल्टाइक्स, ऊर्जा संचयन, औद्योगिक उत्पादन आणि बिल्डिंग पॉवर वितरणासाठी सेवा देतात.

चौकशी पाठवा

उत्पादन वर्णन

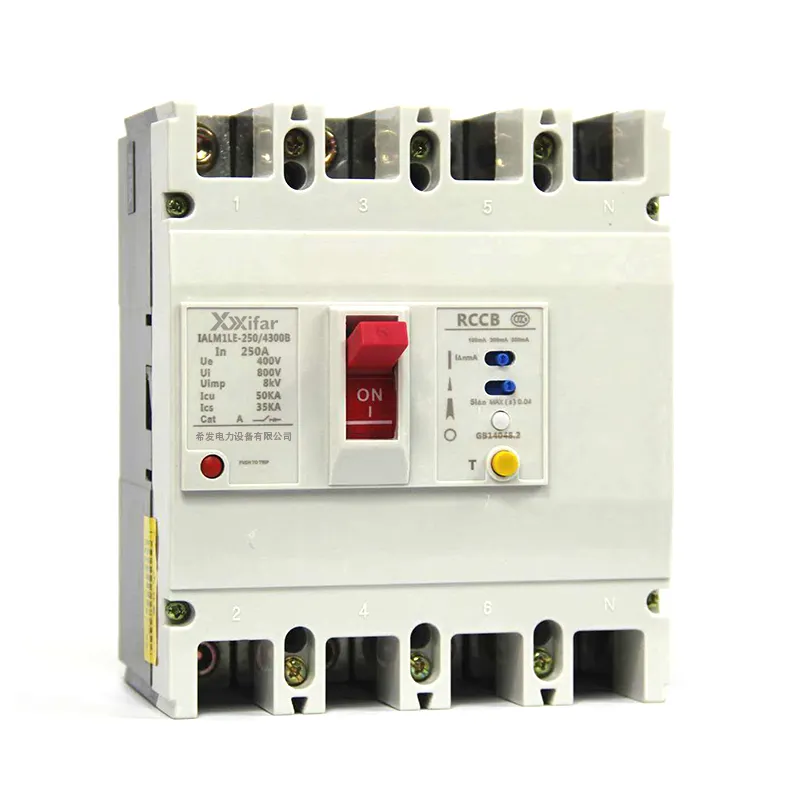

आरसीडी संरक्षणासह 2p 100a tpn mccb हे 100A 2 पोल किंवा चार पोल मोल्डेड केस सर्किट ब्रेकर आहे ज्यामध्ये अवशिष्ट वर्तमान उपकरण आहे. विद्युत उपकरणांच्या पृष्ठभागाचे विद्युतीकरण झाल्यावर मिलिसेकंदांमध्ये वीजपुरवठा खंडित करण्यासाठी कार्यरत विद्युत् प्रवाहाचा असमतोल शोधू शकतो.

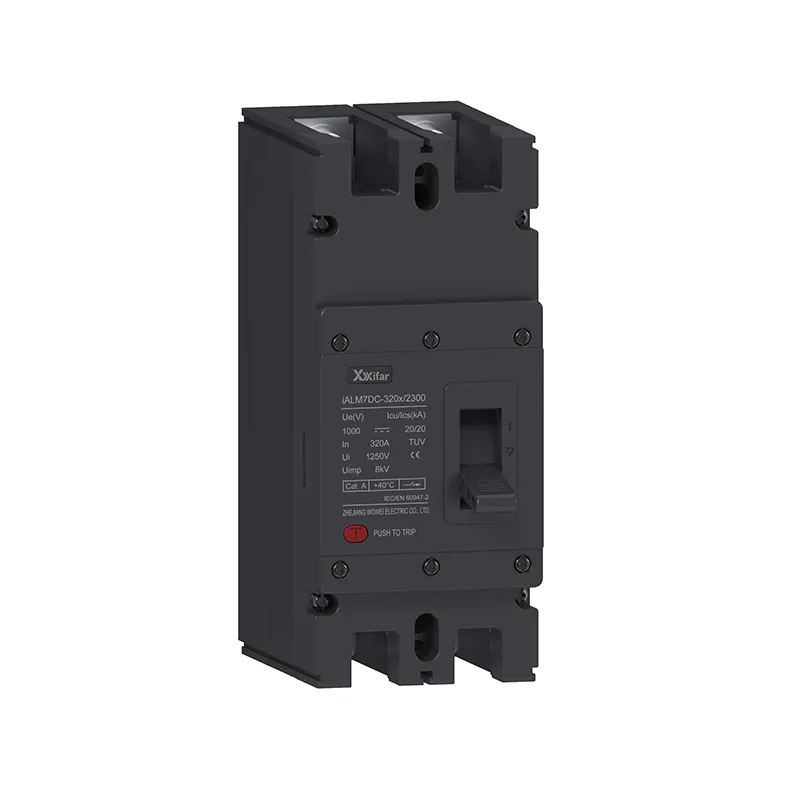

2p 100a mccb rcd संरक्षणासह सिंगल फेज विजेवर मोठ्या प्रमाणावर लागू केले जाते, जसे की निवासी आणि व्यावसायिक सर्किट, लाइटिंग सर्किट आणि लहान क्षमतेची वीज. याव्यतिरिक्त, 2p म्हणजे थेट वायरसाठी एक पोल आणि न्यूट्रल वायरसाठी दुसरा.

आरसीडी संरक्षणासह टीपीएन एमसीसीबी तीन फेज फोर वायर सिस्टमवर काम करते. अर्थात, हे औद्योगिक प्रणाली, फोटोव्होल्टेइक इन्व्हर्टर आउटपुट साइड आणि इतर हेवी लोडिंगसाठी डिझाइन केलेले आहे. 3P mccb शी तुलना करा, rcd संरक्षणासह TPN mccb 3 फेज लाईव्ह लाईनसह एक सुरक्षित कार्य वातावरण पुरवण्यासाठी तटस्थ लाईन बंद करू शकते.

2p 100a Tpn Mccb With Rcd Protection

आरसीडी संरक्षण पॅरामीटरसह 2p 100a tpn mccb:

रेट केलेले वर्तमान (A)	100 ए
रेटेड वर्किंग व्होल्टेज Ue (V)	400V (तीन फेज), 230V (सिंगल फेज)
रेट केलेले इन्सुलेशन व्होल्टेज Ui (V)	1000V
सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता Icu	35kA/50kA
लीकेज ऑपरेटिंग वर्तमान IΔn	30mA (वैयक्तिक संरक्षण) 100mA (अग्निरोधक) 300mA (सिस्टम संरक्षण)
क्रिया वेळ	≤300ms/≤30ms
अंडर व्होल्टेज ऑपरेट व्होल्टेज (V)	एका टप्प्यासाठी 165 ± 5%
ओव्हरव्होल्टेज ऑपरेट व्होल्टेज (V)	एका टप्प्यासाठी 275 ± 5%
फेज फेल्युअर ऑपरेशन व्होल्टेज (V)	डीफॉल्ट १२० ± ५%

2p 100a Tpn Mccb With Rcd Protection

उत्पादन मोड	ध्रुव	परिमाण
उत्पादन मोड	ध्रुव	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

आरसीडी संरक्षणासह 2p 100a tpn mccb FAQ:

Q1: “100A MCCB with RCD संरक्षण” म्हणजे काय?

हे 100A वर रेट केलेल्या मोल्डेड केस सर्किट ब्रेकरचा संदर्भ देते जे स्टँडर्ड ओव्हर करंट आणि शॉर्ट सर्किट संरक्षणास अवशिष्ट वर्तमान उपकरणासह एकत्र करते. सोप्या भाषेत, हे शॉर्ट सर्किट, ओव्हरलोड आणि पृथ्वीच्या गळतीच्या दोषांपासून संरक्षण करते.

Q2: RCD संरक्षणासह MCCB मध्ये 2P आणि TPN मध्ये काय फरक आहे?

2P MCCB सिंगल फेज सिस्टमसाठी डिझाइन केले आहे, जेथे ते फेज आणि न्यूट्रल स्विच करते.

TPN तीन फेज फोर वायर सिस्टीममध्ये वापरले जाते, जेथे सर्व तीन टप्पे आणि तटस्थ वेगळे केले जाऊ शकतात. निवड वीज वितरण प्रणालीच्या प्रकारावर अवलंबून असते.

Q3: 100A MCCB मध्ये RCD संरक्षण असण्याचा काय फायदा आहे?

RCD फंक्शन पृथ्वीवरील गळतीचा प्रवाह शोधते आणि मिलिसेकंदांमध्ये सर्किट डिस्कनेक्ट करते. हे इलेक्ट्रिक शॉकपासून अतिरिक्त सुरक्षा प्रदान करते आणि इन्सुलेशन बिघाड किंवा जमिनीतील दोषांमुळे विद्युतीय आगीचा धोका कमी करते.
