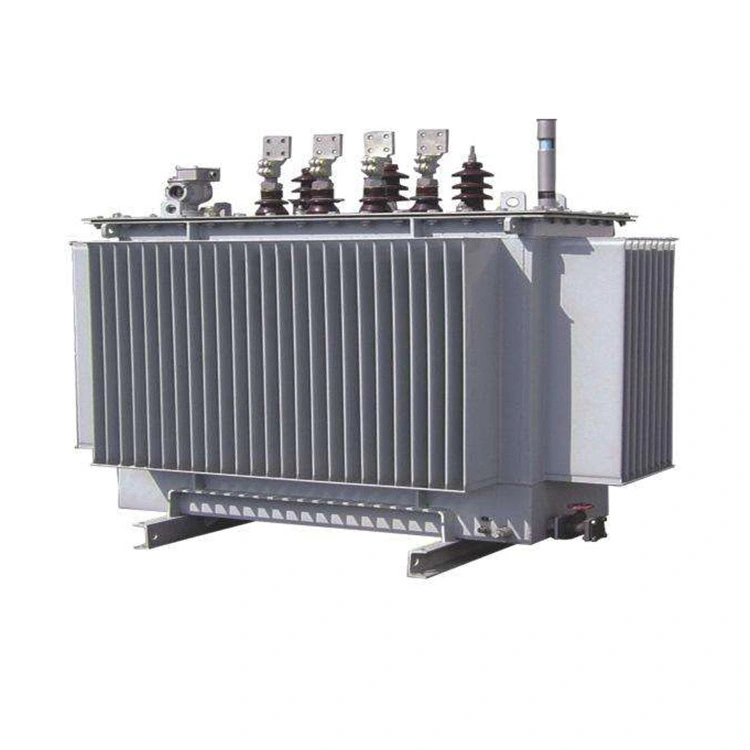

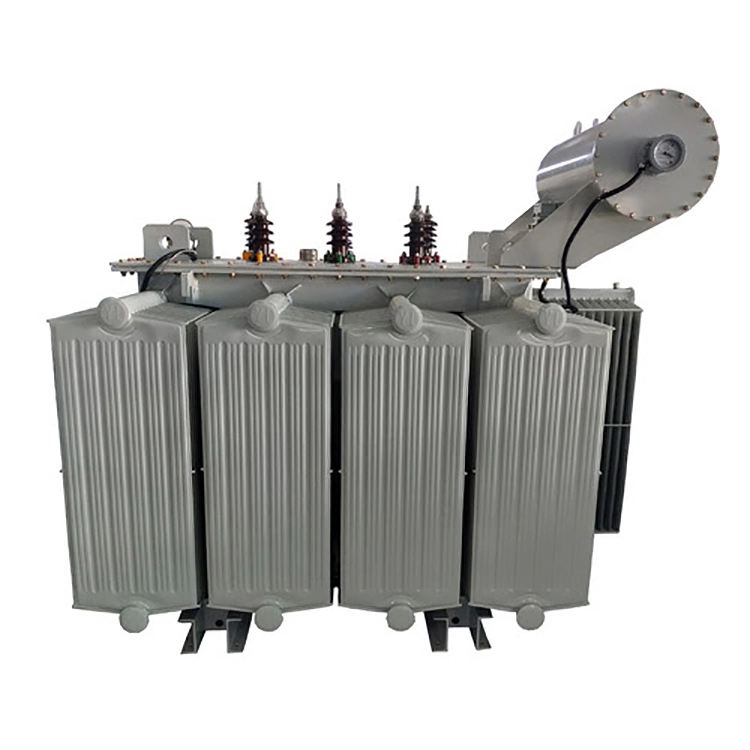

33kv 2.5 mva तेल बुडवलेल्या अमोर्फस मिश्र धातु कोर ट्रान्सफॉर्मरचा कोर लोखंडावर आधारित अनाकार मिश्र धातुच्या पट्ट्यांच्या बंद लूप वाइंडिंगद्वारे बनविला जातो. लॅमिनेटेड एअर गॅप्सशिवाय एकात्मिक रचना हिस्टेरेसिस आणि एडी वर्तमान नुकसान लक्षणीयरीत्या कमी करते. पारंपारिक सिलिकॉन स्टील कोरच्या तुलनेत, भार कमी होत नाही. कोर कॉलम आणि योक इपॉक्सी ग्लास ॲडेसिव्हने एकत्र जोडलेले असतात, ज्यामुळे एकूण कडकपणा मजबूत होतो आणि ऑपरेटिंग कंपन आणि आवाज प्रभावीपणे दाबतो.
33kv 2.5 mva तेल बुडवलेले आकारहीन मिश्र धातु कोर ट्रान्सफॉर्मरचे विंडिंग्स उच्च शुद्धता तांबे कंडक्टर वापरतात आणि उच्च व्होल्टेज परिस्थितीसाठी योग्य असलेल्या मल्टी लेयर इन्सुलेशन कोटिंग प्रक्रियेसह एकत्र केले जातात. सुधारित सर्पिल आणि सतत इंटरलीव्हड वळणाच्या संरचनेसह, ते वळण विद्युत क्षेत्राचे समान वितरण करते, ज्यामुळे इन्सुलेशन सहनशीलता आणि विकृतीचा प्रतिकार सुधारतो. 33kv 2.5 mva तेल बुडवलेल्या आकारहीन मिश्र धातु कोर ट्रान्सफॉर्मरची उच्च व्होल्टेज बाजू ±2×2.5% उत्तेजित व्होल्टेज रेग्युलेशन गीअर्ससह सुसज्ज आहे, जी ग्रीड व्होल्टेज चढउतारांच्या नियमन आवश्यकतांशी अचूकपणे जुळवून घेऊ शकते.
कोरुगेटेड स्टील प्लेट्सच्या अविभाज्य वेल्डिंगद्वारे बॉक्स बॉडी तयार केली जाते. पन्हळी शेलच्या अनुकूली उष्णता विनिमय संरचनेवर अवलंबून राहून, ते दीर्घकालीन सतत ऑपरेशनसाठी योग्य असलेल्या बाह्य उष्णता अपव्यय यंत्राची आवश्यकता न ठेवता इन्सुलेटिंग तेलाचे कार्यक्षम नैसर्गिक अभिसरण कूलिंग प्राप्त करू शकते. 33kv 2.5 mva तेल बुडवलेले आकारहीन मिश्र धातु कोर ट्रान्सफॉर्मर IEC 296 मानकांनुसार पर्यावरणास अनुकूल खनिज इन्सुलेटिंग तेलाने भरलेले आहे, जे उत्कृष्ट थर्मल चालकता आणि इन्सुलेशन कार्यप्रदर्शन एकत्र करते, अंतर्गत जिवंत घटक प्रभावीपणे वेगळे करते आणि इन्सुलेशन ब्रेकडाउनचा धोका टाळते.
|
उत्पादनाचे नाव |
33kv 2.5 mva तेल बुडवलेले आकारहीन मिश्र धातु कोर ट्रान्सफॉर्मर |
|
रेट केलेली वारंवारता |
50 Hz / 60 Hz (सानुकूल करण्यायोग्य) |
|
उच्च व्होल्टेज (HV) |
33 केव्ही |
|
HV टॅप श्रेणी |
±2×2.5% किंवा ±5% |
|
कमी व्होल्टेज (LV) |
0.4 केव्ही (400V); सानुकूल: 415V, 433V, 480V |
|
कनेक्शन गट |
Dyn11 (मानक); Yyn0 पर्यायी |
|
कूलिंग प्रकार |
ONAN |
|
इन्सुलेशन वर्ग |
वर्ग अ |
|
इन्सुलेशन पातळी |
HV: LI170AC70 / LV: LI10AC3 |
|
P0 |
≤ 1080 W |
|
Pk@75℃ |
≤ 16800 W |
|
शॉर्ट सर्किट प्रतिबाधा |
६.५%; पर्यायी: ६% / ७% / ८% |
|
लोड वर्तमान नाही |
≤ ०.४५ % |
1. अल्ट्रा ऊर्जा बचत: अनाकार मिश्रधातूच्या कोरचा वापर करून, पारंपारिक S9/S11 प्रकारच्या सिलिकॉन स्टील शीट ट्रान्सफॉर्मरच्या तुलनेत कोणतेही लोड लॉस अंदाजे 70% ते 80% कमी केले जाते. 33kv 2.5 mva तेल बुडवलेले आकारहीन मिश्र धातु कोर ट्रान्सफॉर्मर विशेषतः ग्रामीण पॉवर ग्रिड आणि उद्योगांमध्ये दीर्घकालीन ऑपरेशनसाठी योग्य आहे जेथे लोड नेहमी पूर्ण क्षमतेने होत नाही.
2. पूर्णपणे सीलबंद देखभाल मुक्त: तेलाची टाकी पूर्णपणे सीलबंद रचना अवलंबते जेणेकरून ते तेल हवेशी संपर्क साधू नये, इन्सुलेशन तेल ओलसर होण्यापासून आणि वृद्धत्व टाळते. 33kv 2.5 mva तेल बुडवलेले अमोर्फस मिश्र धातु कोर ट्रान्सफॉर्मर 50 वर्षे देखभाल मुक्त आयुर्मान मिळवू शकतो आणि कठोर बाह्य वातावरणासाठी योग्य आहे.
3.उच्च विश्वासार्हता: कमी व्होल्टेज वळण तांब्याच्या फॉइलने जखमेच्या आहे, तर उच्च व्होल्टेज वळण तांब्याच्या वायरने जखमेच्या आहे. तीव्र शॉर्ट सर्किट प्रतिरोध आणि विजेच्या झटक्यांवरील प्रतिकारासह, रचना कॉम्पॅक्ट आहे,
