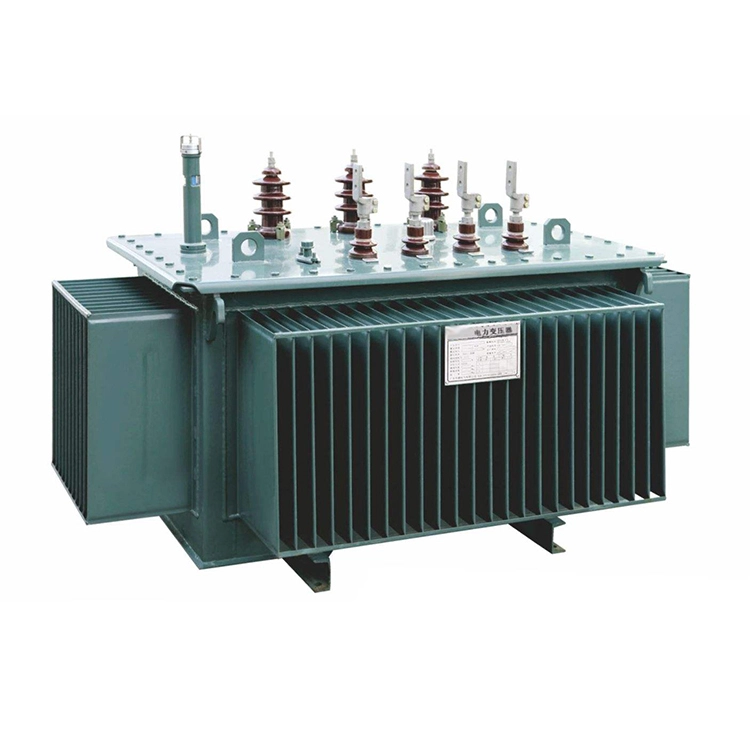

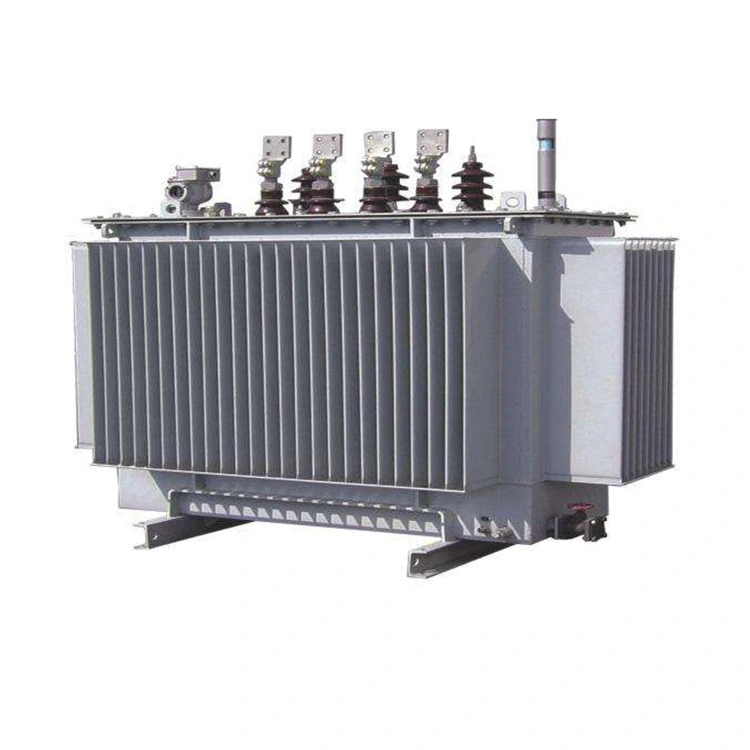

800kva अमोर्फस मिश्र धातु तेल बुडवलेला ट्रान्सफॉर्मर

800kva आकारहीन मिश्र धातुचे तेल बुडवलेले ट्रान्सफॉर्मर नवीन प्रकारच्या ऊर्जा बचत सामग्रीपासून बनवलेले आहे. त्याची मुख्य सामग्री— उच्च चुंबकीय पारगम्यता आणि अत्यंत कमी हिस्टेरेसिस हानी वैशिष्ट्यीकृत, आकारहीन मिश्रधातूपासून बनलेली आहे, जी नो लोड एनर्जी कार्यक्षमता लक्षणीयरीत्या वाढवू शकते आणि GB/T 20052 किंवा IEC 60076 मानकांचे पालन करते. आणि त्याची शीतलक पद्धत तेल बुडवलेली आहे.

800kva अमोर्फस ॲलॉय ऑइल बुडवलेल्या ट्रान्सफॉर्मरची सीलबंद रचना ≤1000m ची उंची आणि ≤55K च्या पर्यावरणीय तापमान वाढीसह, ओलावा प्रुफ आणि गंज प्रतिरोधक, बाहेरील किंवा इनडोअर सबस्टेशनसाठी उपयुक्त आहे.

या 800kva आकारहीन मिश्रधातूच्या तेलात बुडवलेल्या ट्रान्सफॉर्मरचा सर्वात मोठा फायदा म्हणजे अत्यंत कमी भार नसणे. हा ट्रान्सफॉर्मर अंदाजे 300–450W आहे (सिलिकॉन स्टील शीटच्या तुलनेत जे सुमारे 1000-1500W आहे), जे पारंपारिक सिलिकॉन स्टील शीट ट्रान्सफॉर्मरपेक्षा 60 ते 75% कमी आहे. त्याच वेळी, त्याचा आवाज कमी आहे (≤55 ते 60 dB), मजबूत ओव्हरलोड क्षमता, दीर्घ आयुष्य आणि सामान्यत: 25 ते 30 वर्षे वापरले जाऊ शकते. तथापि, किंमत जास्त आहे (सिलिकॉन स्टील शीटसह समान तपशीलाच्या ट्रान्सफॉर्मरपेक्षा सुमारे 20% ते 40% जास्त महाग).

त्यामुळे, 800kva आकारहीन मिश्र धातुचे तेल बुडवलेले ट्रान्सफॉर्मर उच्च ऊर्जा कार्यक्षमतेच्या आवश्यकतांसह औद्योगिक, व्यावसायिक किंवा वीज वितरण परिस्थितीसाठी योग्य आहे.

तांत्रिक मापदंड:

प्रश्न: 800kva आकारहीन मिश्र धातुच्या तेल बुडवलेल्या ट्रान्सफॉर्मरचा लोड लॉस सिलिकॉन स्टील शीटच्या समान क्षमतेच्या ट्रान्सफॉर्मरच्या तुलनेत लक्षणीयरीत्या कमी का नाही?

A:प्रथम, अनाकार मिश्र धातुच्या पट्टीची जाडी फक्त 20 ते 30 µm आहे, जी पारंपारिक सिलिकॉन स्टील शीटच्या जाडीच्या (230 ते 350 µm) अंदाजे एक दशांश आहे. एडी करंट लॉस जाडीच्या स्क्वेअरच्या प्रमाणात आहे या संबंधानुसार, 800 kVA कोरमधील एडी करंट लॉस लक्षणीयरीत्या कमी झाला आहे. त्याच वेळी, आकारहीन मिश्रधातूची प्रतिरोधकता सिलिकॉन स्टील शीटच्या तुलनेत सुमारे 2.5 पट जास्त असते, ज्यामुळे चुंबकीय प्रवाह बदलल्यावर थरांमधील परिसंचरण करंट हानी आणखी कमकुवत होते.

दुसरे म्हणजे, हिस्टेरेसिस लूप अरुंद आहे आणि जबरदस्ती कमी आहे. अनाकार मिश्रधातूमध्ये धान्य सीमा दोष नसलेली अनाकार रचना असते आणि चुंबकीय डोमेन फ्लिपिंगचा प्रतिकार लहान असतो. जबरदस्ती सिलिकॉन स्टील शीट्सच्या फक्त 1/3 ते 1/5 आहे. यामुळे चुंबकीकरणाच्या प्रत्येक चक्रासाठी आवश्यक ऊर्जा लक्षणीयरीत्या कमी होते आणि हिस्टेरेसिसचे नुकसान मोठ्या प्रमाणात कमी होते.

तिसरे म्हणजे, कार्यरत चुंबकीय प्रवाह घनतेची रचना तुलनेने कमी आहे. 800kva आकारहीन मिश्र धातु तेल बुडवलेल्या ट्रान्सफॉर्मरसाठी, रेट केलेली चुंबकीय प्रवाह घनता सामान्यत: 1.35 ते 1.45T वर सेट केली जाते, जी सिलिकॉन स्टील शीटच्या 1.65 ते 1.75T पेक्षा कमी असते. लोहाचे नुकसान चुंबकीय प्रवाह घनतेच्या चौरस किंवा उच्च शक्तीच्या प्रमाणात असल्याने, चुंबकीय प्रवाह घनता योग्यरित्या कमी केल्याने युनिट वस्तुमानाच्या नुकसानामध्ये लक्षणीय घट होऊ शकते.

वरील यंत्रणेच्या आधारे, 800kva अमोर्फस मिश्र धातुच्या तेलात बुडवलेल्या ट्रान्सफॉर्मरचे लोड लॉस साधारणपणे S13 किंवा S14 ग्रेड सिलिकॉन स्टील शीट असलेल्या समान क्षमतेच्या ट्रान्सफॉर्मरच्या 30% ते 40% असते. हे विशेषतः वीज वितरण परिस्थितीसाठी योग्य आहे जेथे उपकरणे बहुतेक वेळा हलक्या भार किंवा स्टँडबाय स्थितीत असतात.

प्रक्रियेत अनाकार मिश्र धातु ट्रान्सफॉर्मर

उपकरणे

चाचणी केंद्र

शिपिंग मध्ये ट्रान्सफॉर्मर
