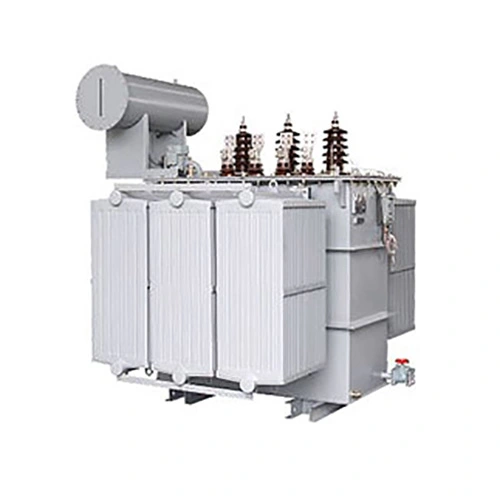

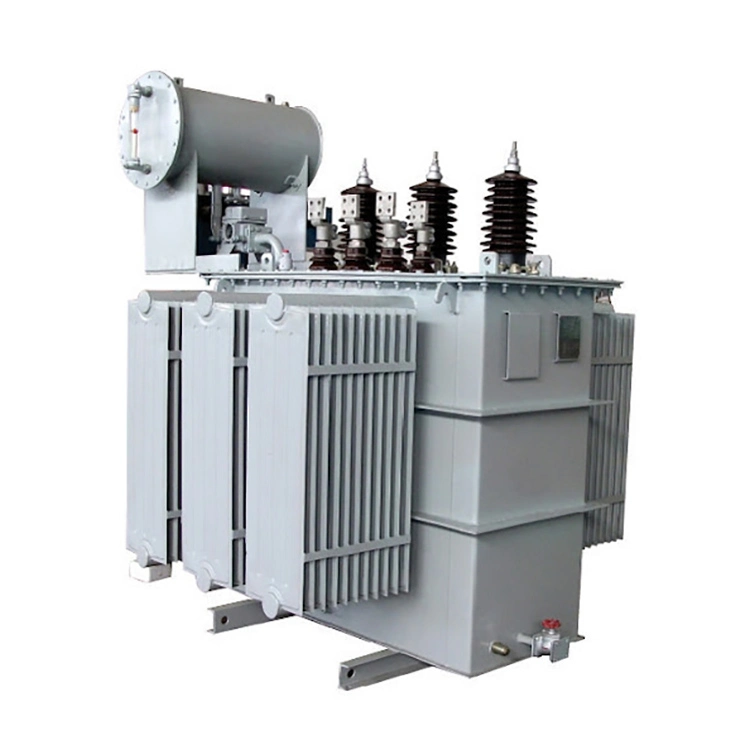

33kv 35kv 2000 Kva तेल बुडवलेला पॉवर ट्रान्सफॉर्मर

33kv 35kv 2000 kva ऑइल इमर्स्ड पॉवर ट्रान्सफॉर्मर हे एक पॉवर उपकरण आहे ज्यामध्ये कोर आणि विंडिंग इन्सुलेट ऑइलमध्ये पूर्णपणे बुडलेले असतात. तेल अनेक उद्देशांसाठी काम करते, ज्यामध्ये विद्युत पृथक्करण, उष्णता नष्ट होणे आणि घटक संरक्षण समाविष्ट आहे. ऑपरेटिंग तत्त्व इलेक्ट्रोमॅग्नेटिक इंडक्शनवर आधारित आहे. जेव्हा प्राथमिक वळणावर वैकल्पिक प्रवाह लागू केला जातो, तेव्हा कोरमध्ये एक वैकल्पिक चुंबकीय प्रवाह तयार होतो. हे बदलणारे चुंबकीय क्षेत्र दुय्यम विंडिंगमध्ये व्होल्टेज आणते. हे विद्युत उर्जेचे हस्तांतरण आणि रूपांतरण सक्षम करते.

या प्रक्रियेमध्ये इन्सुलेटिंग ऑइल महत्त्वाची भूमिका बजावते. ऑपरेशन दरम्यान निर्माण होणारी उष्णता एकाच वेळी काढून टाकताना ते ऊर्जायुक्त घटकांना विद्युतरित्या वेगळे करते. या वैशिष्ट्यांबद्दल धन्यवाद, A 33kv 35kv 2000 kva तेल बुडवलेले पॉवर ट्रान्सफॉर्मर मोठ्या प्रमाणावर वीज निर्मिती संयंत्रे, सबस्टेशन्स, औद्योगिक वितरण नेटवर्क आणि इतर अनुप्रयोगांमध्ये वापरले जातात ज्यांना विश्वासार्ह उच्च व्होल्टेज आणि उच्च क्षमतेचे पॉवर ट्रान्समिशन आवश्यक आहे.

तांत्रिक तपशील:

रचना आणि ऑपरेटिंग तत्त्व:

33kv 35kv 2000 kva ऑइल इमर्स्ड पॉवर ट्रान्सफॉर्मरमध्ये अनेक प्रमुख घटक असतात, ज्यापैकी ट्रान्सफॉर्मरमध्ये चुंबकीय कोर, विंडिंग्ज, ऑइल टँक, कंझर्व्हेटर, बुशिंग्ज, टॅप चेंजर आणि गॅस रिले यांचा समावेश होतो.

स्ट्रक्चरल डिझाईनवर आधारित, 33kv 35kv 2000 kva तेल बुडवलेले पॉवर ट्रान्सफॉर्मर साधारणपणे दोन श्रेणींमध्ये विभागले जातात. पहिला कोर प्रकारचा ट्रान्सफॉर्मर आहे, ज्यामध्ये चुंबकीय कोरभोवती विंडिंग असतात. हे डिझाइन आधुनिक पॉवर सिस्टममध्ये सर्वात सामान्यपणे वापरले जाते. दुसरा शेल टाईप ट्रान्सफॉर्मर आहे, जेथे चुंबकीय कोर विंडिंग्सभोवती असतो आणि विशेषत: विशेष अनुप्रयोगांमध्ये वापरला जातो.

प्रत्येक घटकाला एक महत्त्वाचे कार्य लागू केले जाते. तेलाची टाकी इन्सुलेट तेल साठवते आणि उत्कृष्ट सीलिंग कार्यप्रदर्शन प्रदान करते. संरक्षक केवळ तापमानातील फरकांमुळे तेलाच्या आवाजातील बदलांना सामावून घेत नाही, तर तेलाची स्थिर पातळी राखण्यास मदत करते. बुशिंग्स विद्युत वाहकांना 33kv 35kv 2000 kva ऑइल इमर्स्ड पॉवर ट्रान्सफॉर्मर एनक्लोजरमधून जाण्याची परवानगी देतात आणि ऊर्जावान कंडक्टर आणि ग्राउंडेड मेटल पार्ट्स दरम्यान सुरक्षित इन्सुलेशन राखतात.

ट्रान्सफॉर्मर ऑइलचे इन्सुलेट आणि कूलिंग फंक्शन्स त्याच्या भौतिक गुणधर्मांद्वारे साध्य केले जातात. त्याची उच्च डायलेक्ट्रिक ताकद थेट घटकांमधील प्रभावी विद्युत इन्सुलेशन प्रदान करते. त्याच वेळी, त्याची कमी स्निग्धता संपूर्ण तेल बुडवलेल्या ट्रान्सफॉर्मरमध्ये गुळगुळीत अभिसरण करण्यास अनुमती देते, जे कार्यक्षम उष्णता हस्तांतरण सक्षम करते. ऑपरेशन दरम्यान, उष्णता शोषून घेण्यासाठी आणि रेडिएटर्समध्ये वाहून नेण्यासाठी, विंडिंग्ज आणि कोरभोवती तेल वाहते. याव्यतिरिक्त, आवश्यकतेनुसार उष्णता नैसर्गिक एअर कूलिंग किंवा वर्धित कूलिंग सिस्टमद्वारे आसपासच्या वातावरणात सोडली जाते.

कार्यशाळा

उपकरणे

चाचणी
