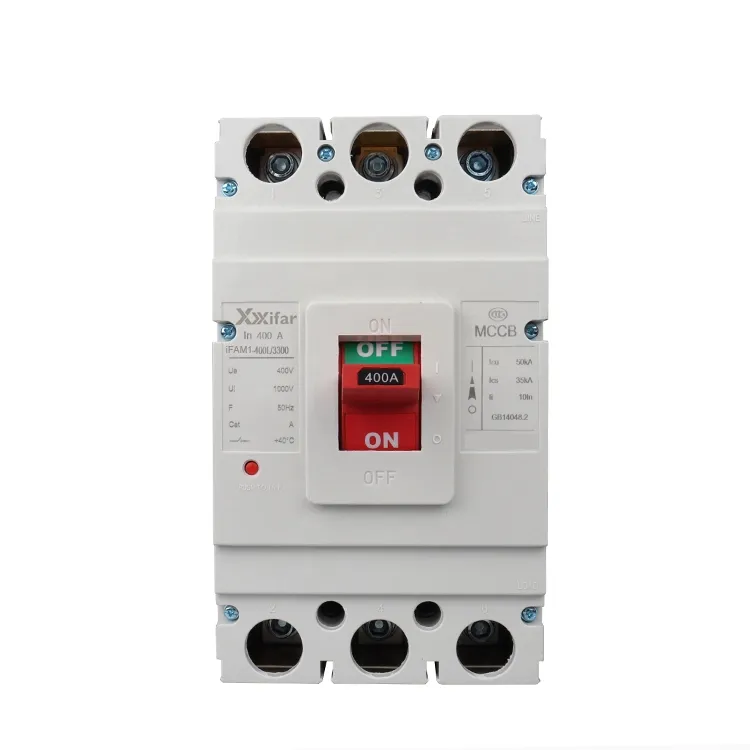

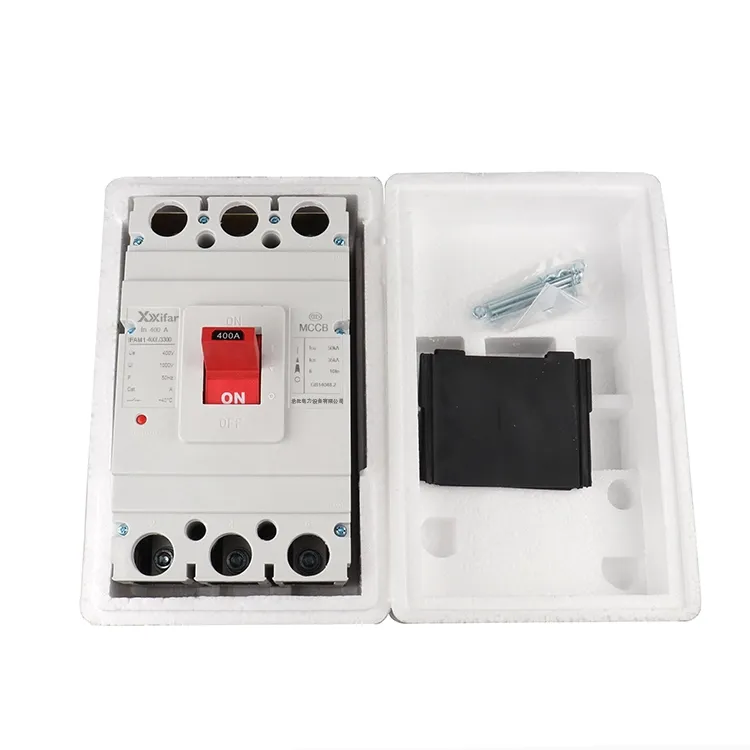

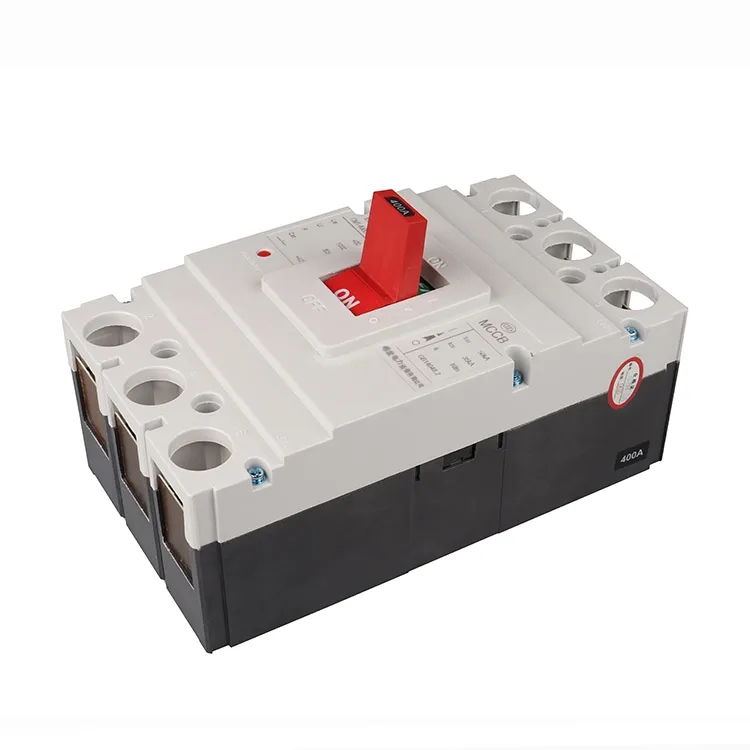

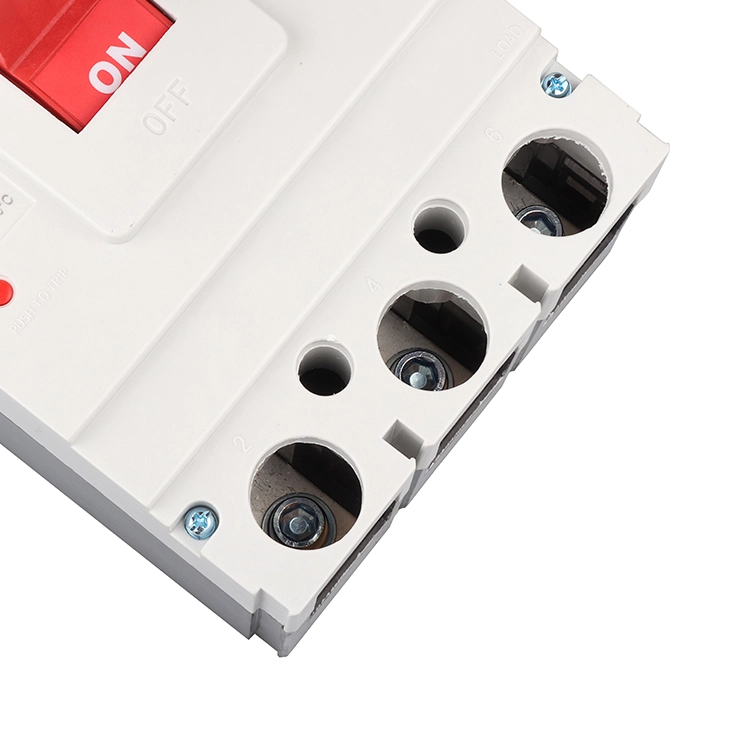

400 Amp Tpn 2p Mccb सर्किट ब्रेकर

Wenzhou XiFa Electric Power Equipment Co., Ltd केवळ 400 amp tpn 2p mccb सर्किट ब्रेकरचे मानक रेटिंग उत्पादन आणि पुरवठा करत नाही. अधिकाधिक, Wenzhou XiFa इलेक्ट्रिक पॉवर इक्विपमेंट कं, लिमिटेड ग्राहकांना ॲप्लिकेशन समस्या सोडवण्यासाठी सानुकूलित सेवेचे समर्थन करण्याची अधिक शक्यता आहे. Wenzhou XiFa Electric Power Equipment Co., Ltd कडे संपर्क, संरक्षण युनिट्स आणि मोटार चालवलेल्या ड्रायव्हर्ससारख्या सानुकूलित घटकांना समर्थन देण्याची क्षमता आहे. Wenzhou XiFa Electric Power Equipment Co., Ltd चे अभियंता टर्मिनल वापरकर्त्यांची मागणी पूर्ण करण्यासाठी सानुकूलित 400 amp tpn 2p mccb सर्किट ब्रेकर डिझाइन करण्यास मोकळ्या मनाने आहेत.

चौकशी पाठवा

उत्पादन वर्णन

400 amp tpn 2p mccb सर्किट ब्रेकर्स सामान्यतः कमी व्होल्टेज वितरण प्रणालीमध्ये संरक्षणात्मक उपकरणे वापरली जातात. 400 amp tpn 2p mccb सर्किट ब्रेकरचे प्राथमिक कार्य म्हणजे ओव्हरलोड्स आणि शॉर्ट सर्किट्स सारख्या असामान्य प्रवाह शोधणे. Wenzhou XiFa Electric Power Equipment Co., Ltd द्वारे उत्पादित 400 amp tpn 2p mccb सर्किट ब्रेकर उपकरणे आणि कर्मचारी या दोहोंचे रक्षण करण्यासाठी सर्किटमध्ये त्वरीत व्यत्यय आणू शकतो.

400 amp tpn 2p mccb सर्किट ब्रेकरचे ऑपरेटिंग तत्त्व थर्मल मॅग्नेटिक ट्रिप मेकॅनिझमवर आधारित आहे. ओव्हरलोड परिस्थितीत, थर्मल एलिमेंट द्विधातूच्या पट्टीला वाकण्यासाठी आणि ट्रिप यंत्रणा ट्रिगर करण्यासाठी गरम करते. दरम्यान, शॉर्ट सर्किट झाल्यास, 400 amp tpn 2p mccb सर्किट ब्रेकरमधील चुंबकीय घटक तात्काळ विद्युत चुंबकीय बल निर्माण करतो जे थेट ट्रिपिंग सिस्टमला कार्यान्वित करते. हे दुहेरी संरक्षण डिझाइन 400 amp tpn 2p mccb सर्किट ब्रेकर्सना औद्योगिक, व्यावसायिक आणि निवासी विद्युत प्रतिष्ठानांमध्ये अपरिहार्य बनवते.

इंटरनॅशनल इलेक्ट्रोटेक्निकल कमिशनच्या मानकांशी सुसंगत MCCBs उदाहरण म्हणून घेतल्यास, त्यांच्या डिझाइनने कडक विद्युत कार्यक्षमता आणि सुरक्षितता आवश्यकता पूर्ण करणे आवश्यक आहे. ठराविक युनिट्स सिंगल फेज सिस्टीममध्ये 230 VAC पर्यंतच्या इनपुट व्होल्टेजसाठी योग्य आहेत, ज्यामुळे 400 amp tpn 2p mccb सर्किट ब्रेकर्स बहुतेक निवासी आणि हलक्या औद्योगिक अनुप्रयोगांसाठी योग्य आहेत. IP20 च्या संरक्षण रेटिंगसह, 400 amp tpn 2p mccb सर्किट ब्रेकर्सचे मोल्डेड केस एनक्लोजर 12.5 मिमी पेक्षा मोठ्या घन वस्तूंचे प्रवेश प्रभावीपणे रोखू शकतात, जे कोरड्या घरातील वातावरणासाठी पुरेसे आहे. याव्यतिरिक्त, सुमारे 15% ऑपरेटिंग आर्द्रता राखणे इन्सुलेशन कार्यप्रदर्शन टिकवून ठेवण्यास मदत करते आणि दीर्घ सेवा आयुष्यासाठी योगदान देते.

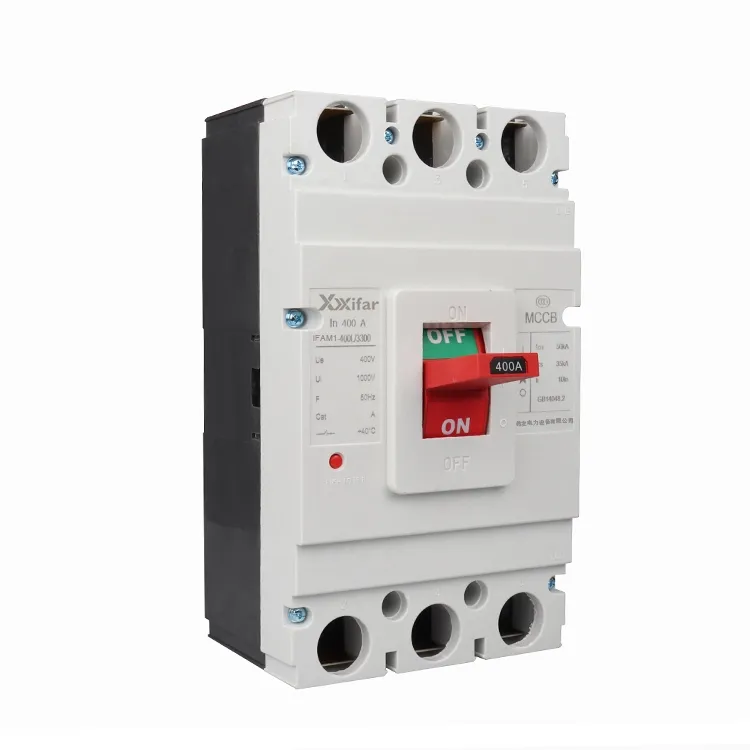

400 Amp Tpn 2p Mccb Circuit Breaker

400 amp tpn 2p mccb सर्किट ब्रेकर पॅरामीटर:

रेट केलेले फ्रेम वर्तमान	400
ध्रुवांची संख्या	2 टप्पा; 2 पोल; 3 फेज + तटस्थ
वारंवारता	50 हर्ट्झ; 60 Hz
रेट केलेले कार्यरत व्होल्टेज	400 व्ही; 660 V; 800 V; 1000 व्ही
रेटेड इन्सुलेशन व्होल्टेज	800 V; 1000 V; 1150 व्ही; १५०० व्ही
रेट केलेले कार्यरत वर्तमान	225A; 250A; 315A; 350A; 400A
सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता	50kA;70kA; 100kA
यांत्रिक सेवा जीवन	10000 वेळा
विद्युत सेवा जीवन	2000 वेळा
चाप अंतर	≤100 मिमी

Size

उत्पादन मोड	ध्रुव	परिमाण
उत्पादन मोड	ध्रुव	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

400 amp tpn 2p mccb सर्किट ब्रेकर बर्नआउटची कारणे

सामान्यतः, 400 amp tpn 2p mccb सर्किट ब्रेकर बिघाड हा एकापेक्षा जास्त योगदान देणाऱ्या घटकांचा परिणाम असतो, ज्यामध्ये असामान्य विद्युत लोडिंग, खराब कनेक्शन आणि अंतर्गत घटक दोष यांचा समावेश होतो. ओव्हरलोड, शॉर्ट सर्किट किंवा यांत्रिक खराबी यासारख्या परिस्थितीच्या संदर्भात अचूक कारणाचे मूल्यांकन केले पाहिजे.

इलेक्ट्रिकल लोड आणि कनेक्शन समस्या:

1. ओव्हरलोड आणि शॉर्ट सर्किट: जास्त लोड अंतर्गत दीर्घकाळ चालल्याने उष्णता निर्माण होते, तर अचानक शॉर्ट सर्किट करंट 400 amp tpn 2p mccb सर्किट ब्रेकरच्या व्यत्यय क्षमतेपेक्षा जास्त नुकसान होऊ शकते.

2. खराब संपर्क: सैल टर्मिनल, अयोग्य कनेक्शन किंवा अपुरा संपर्क दाब संपर्क प्रतिकार वाढवते. हे वर्तमान प्रवाह, संपर्क किंवा बसबार जळताना स्थानिकीकृत ओव्हरहाटिंग निर्माण करू शकते.

3. अयोग्य कंडक्टर आकारमान: कमी आकाराचे कंडक्टर आवश्यक लोड करंट वाहून नेऊ शकत नाहीत, ज्यामुळे ब्रेकरला जास्त गरम होते आणि अंतिम नुकसान होते. त्याचप्रमाणे, अपर्याप्त वायर व्यासासह कॉइल जास्त गरम होऊ शकतात आणि कालांतराने निकामी होऊ शकतात.

अंतर्गत घटक आणि यांत्रिक दोष:

1. कॉइल बर्नआउट: 400 amp tpn 2p mccb सर्किट ब्रेकरची कॉइल बंद करणे किंवा ट्रिप करणे लोखंडी कोर अडकल्यास किंवा सहाय्यक स्विच निकामी झाल्यास जास्त तापू शकते आणि जळून जाऊ शकते. हे कॉइलला खूप वेळ ऊर्जावान ठेवते.

2. चाप विझवण्याचे अपयश: चाप च्युटचे नुकसान, जसे की गहाळ चाप अडथळे, योग्य चाप नष्ट होण्यास प्रतिबंध करू शकतात. हे उच्च तापमानामुळे अंतर्गत भागांचे नुकसान करू देते.

3. मेकॅनिकल जॅमिंग: ऑपरेटिंग मेकॅनिझममधील दोष ट्रिपिंग ॲक्शनला विलंब करू शकतात. जर व्यत्यय वेळेत पूर्ण झाला नाही, तर चाप कायम राहू शकतो, संभाव्यत: फाटणे किंवा आग होऊ शकते.

पर्यावरणीय घटक आणि देखभालीचा अभाव:

1. पर्यावरणीय परिस्थिती: उच्च आर्द्रता आणि धूळ इन्सुलेशन कार्यप्रदर्शन कमी करते आणि 400 amp tpn 2p mccb सर्किट ब्रेकरमध्ये शॉर्ट सर्किटचा धोका वाढवते. काही प्रकरणांमध्ये, प्रवाहकीय दूषित घटकांच्या उच्च पातळीमुळे फेज ते फेज ब्रेकडाउन होऊ शकते.

2. वृद्धत्व आणि परिधान: कालांतराने, इन्सुलेशन सामग्री ओलावा शोषू शकते आणि घटक झीज होऊ शकतात. नियमित तपासणी आणि देखभाल न करता, या समस्यांमुळे 400 amp tpn 2p mccb सर्किट ब्रेकरच्या कामात गंभीर बिघाड होऊ शकतो.
