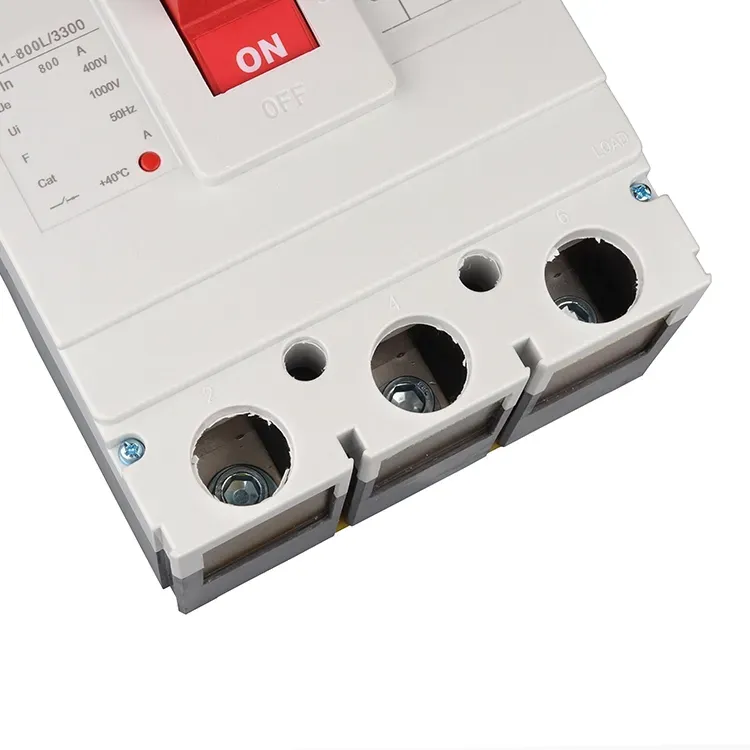

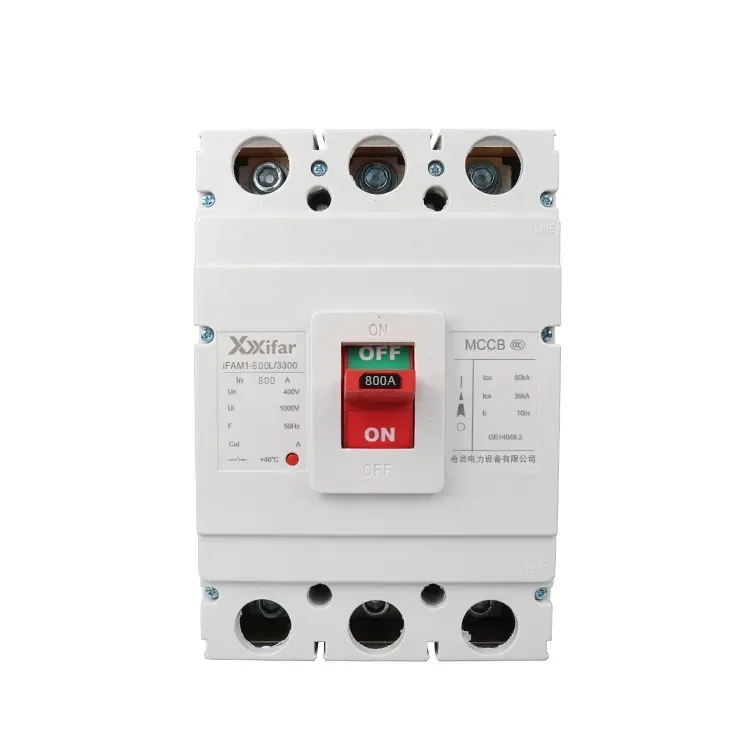

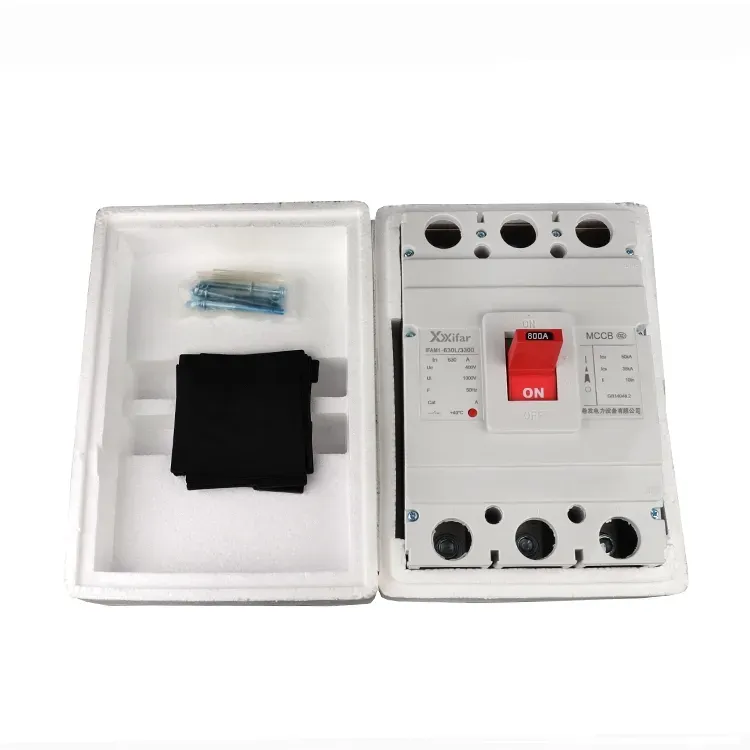

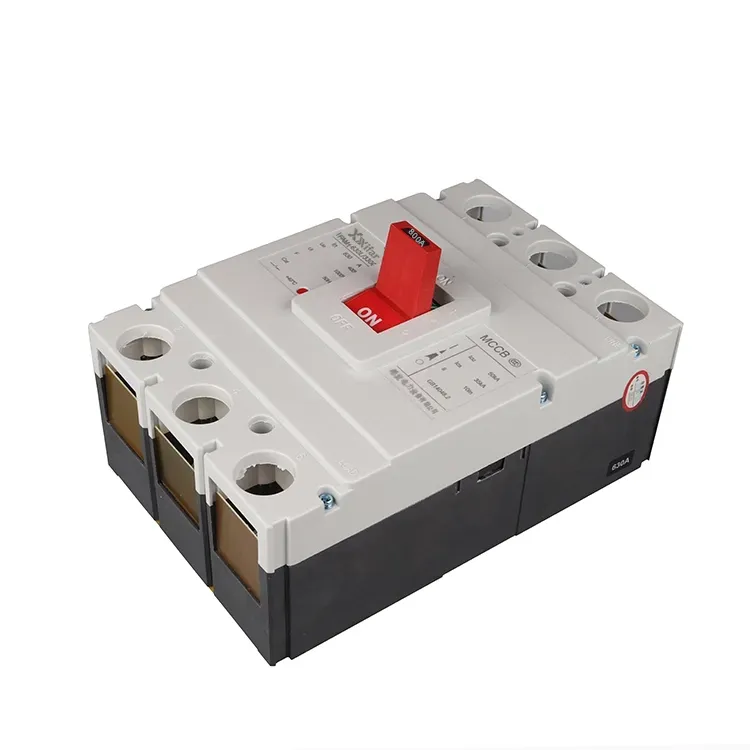

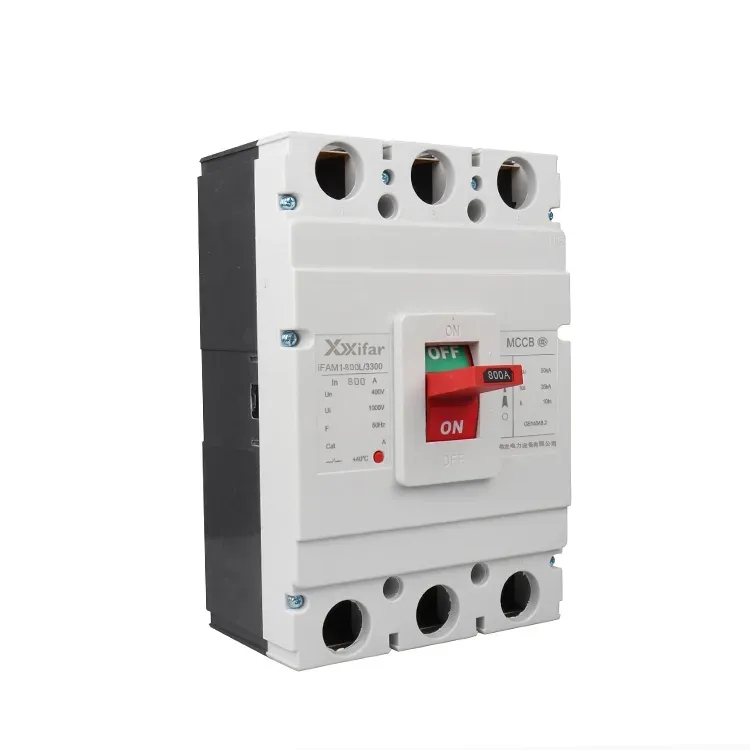

400v 800a मोल्डेड इन्सुलेटेड केस सर्किट ब्रेकर MCCB हा कमी व्होल्टेज सर्किट ब्रेकरचा एक प्रकार आहे ज्यामध्ये हवा इन्सुलेशनसह मोल्डेड इन्सुलेट हाउसिंग आहे. सामान्य प्रवाह तसेच रेटेड श्रेणीतील फॉल्ट करंट्समध्ये व्यत्यय आणण्यासाठी किंवा विलग करण्यासाठी हे वीज वितरण प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते, जे विद्युत लाइन आणि उपकरणांची सुरक्षितता सुनिश्चित करते. 400v 800a मोल्डेड इन्सुलेटेड केस सर्किट ब्रेकर MCCB च्या अंतर्गत संरचनेमध्ये सामान्यत: हलणारे आणि स्थिर संपर्क, एक ऑपरेटिंग यंत्रणा आणि ट्रिप युनिट्स जसे की थर्मल आणि मॅग्नेटिक रिलीझ समाविष्ट असतात. हे घटक 400v 800a मोल्डेड इन्सुलेटेड केस सर्किट ब्रेकरला दीर्घ काळ विलंब आणि तात्काळ संरक्षण प्रदान करण्यासाठी सक्षम करतात. 400v 800a मोल्डेड इन्सुलेटेड केस सर्किट ब्रेकरच्या नियमित ट्रिप प्रकारांमध्ये फक्त चुंबकीय, थर्मल मॅग्नेटिक आणि इलेक्ट्रॉनिक प्रकाशनांचा समावेश होतो.
एक 400v 800a मोल्डेड इन्सुलेटेड केस सर्किट ब्रेकर MCCB लहान सर्किट ब्रेकर्समध्ये स्थित आहे, ज्याला MCBs आणि एअर सर्किट ब्रेकर्स देखील म्हणतात, ज्याला ACBs असे नाव दिले जाते, क्षमता आणि अनुप्रयोगाच्या दृष्टीने. 400v मोल्डेड इन्सुलेटेड केस सर्किट ब्रेकर सामान्यतः 10A ते 1600A पर्यंत वर्तमान श्रेणी व्यापतो. थर्मल मॅग्नेटिक किंवा इलेक्ट्रॉनिक ट्रिप युनिट्स मोल्डेड केसमध्ये बंद करून, कमी व्होल्टेज वितरण पॉवर सिस्टमच्या विविध स्तरांवर संरक्षण आणि नियंत्रणासाठी ते योग्य आहे.
थर्मल मॅग्नेटिक ट्रिप युनिट्स शॉर्ट सर्किट संरक्षणासाठी चुंबकीय यंत्रणेसह ओव्हरलोड संरक्षणासाठी द्विधातू घटक एकत्र करतात. दुसरीकडे, इलेक्ट्रॉनिक ट्रिप युनिट्स, विशेषत: 10%-20% सहिष्णुता श्रेणीमध्ये, संरक्षण सेटिंग्जचे अधिक अचूक समायोजन करण्याची परवानगी देतात. ते विशेषत: मोटर सर्किट्समध्ये उपयुक्त आहेत जेथे 400v 800a मोल्डेड इन्सुलेटेड केस सर्किट ब्रेकर MCCB ला उच्च इनरश करंटमधून प्रवास करणे आवश्यक आहे, चुंबकीय पिकअप पातळी अनेकदा रेट केलेल्या करंटच्या दहापट वर सेट केली जाते.
400v 800a मोल्डेड इन्सुलेटेड केस सर्किट ब्रेकर MCCBs प्राथमिक, दुय्यम किंवा तृतीयक वितरण प्रणालींमध्ये फीडर म्हणून वापरले जाऊ शकतात आणि ते दुय्यम आणि तृतीयक स्तरांवर इनकमिंग ब्रेकर म्हणून देखील योग्य आहेत. त्यांची अंतिम शॉर्ट सर्किट ब्रेकिंग क्षमता, सामान्यत: 36kA ते 120kA पर्यंत असते, लघु सर्किट ब्रेकर्सपेक्षा लक्षणीयरीत्या जास्त असते, जी सामान्यत: 6kA आणि 10kA दरम्यान येते.
MCCB निवडण्यातील प्रमुख घटकांमध्ये फ्रेम आकार आणि रेट केलेले वर्तमान, जसे की 100A किंवा 250A, ट्रिप युनिट सेटिंग्ज, जसे की Ir = 1.2In किंवा 5In, ब्रेकिंग क्षमता आणि आवश्यक ट्रिप वक्र वैशिष्ट्ये, जसे की दीर्घ वेळ आणि कमी वेळ विलंब कार्ये यांचा समावेश होतो.
थर्मल मॅग्नेटिक 400v 800a मोल्डेड इन्सुलेटेड केस सर्किट ब्रेकर्सची रचना तुलनेने सोपी असते परंतु अचूकता कमी असते, ±20% च्या आसपास सहनशीलता असते. इलेक्ट्रॉनिक ट्रिप युनिट्स, बहुतेकदा रोगोव्स्की कॉइल सेन्सिंगवर आधारित, सुधारित अचूकता आणि तापमान भरपाई देतात, ज्यामुळे 400v 800a मोल्डेड इन्सुलेटेड केस सर्किट ब्रेकर्स गंभीर सर्किट्स किंवा निवडक समन्वयाची आवश्यकता असलेल्या अनुप्रयोगांसाठी अधिक अनुकूल असतात.
|
रेट केलेले फ्रेम वर्तमान |
800 |
|
रेट केलेले कार्यरत वर्तमान |
630A; 700A; 800A |
|
ध्रुवांची संख्या |
3 पोल; 3 ध्रुव + तटस्थ; 4 पोल |
|
वारंवारता |
50 किंवा 60 Hz |
|
रेट केलेले कार्यरत व्होल्टेज |
400 व्ही; 415 व्ही; 660 V; ६९० व्ही |
|
रेटेड इन्सुलेशन व्होल्टेज |
800 V किंवा 1000 V |
|
अंतिम शॉर्ट सर्किट ब्रेकिंग क्षमता |
50kA; 75kA |
|
सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता |
35kA; 50kA |
|
यांत्रिक सेवा जीवन |
10000 वेळा |
|
विद्युत सेवा जीवन |
2000 वेळा |
|
चाप अंतर |
≤100 मिमी |
| उत्पादन मोड | ध्रुव | परिमाण | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
