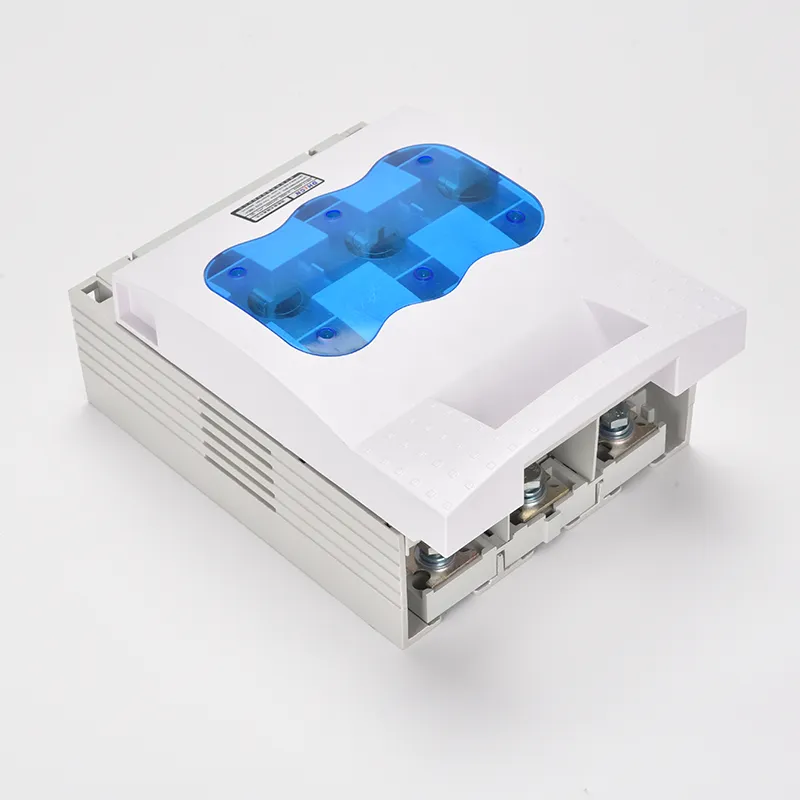

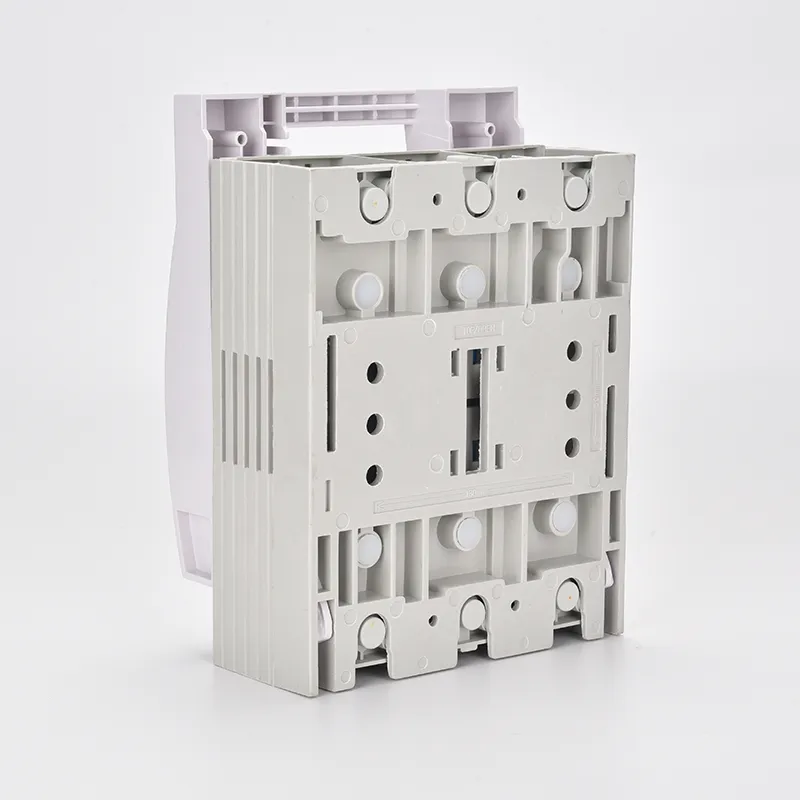

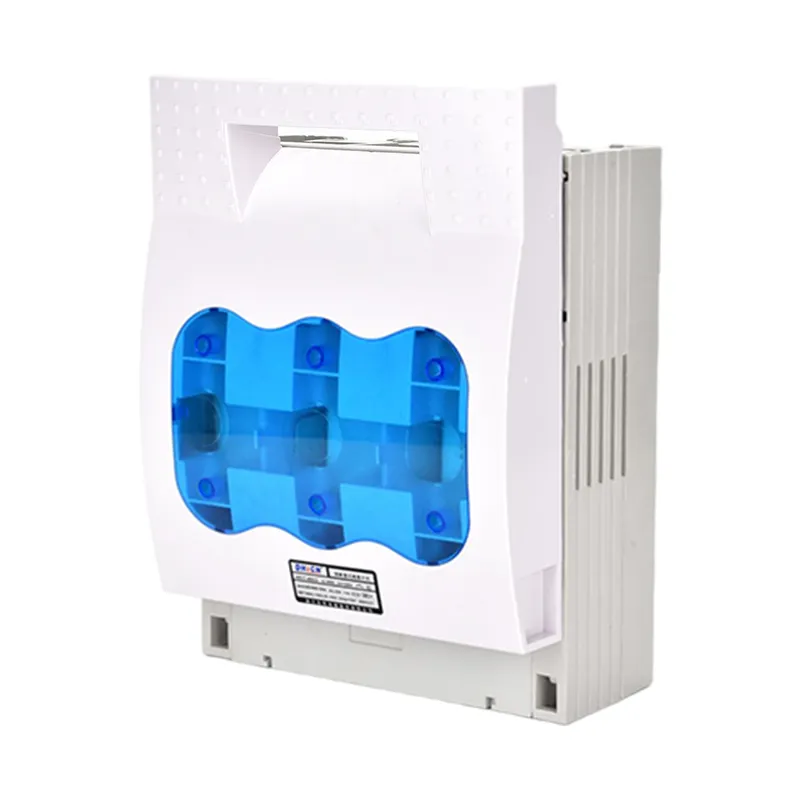

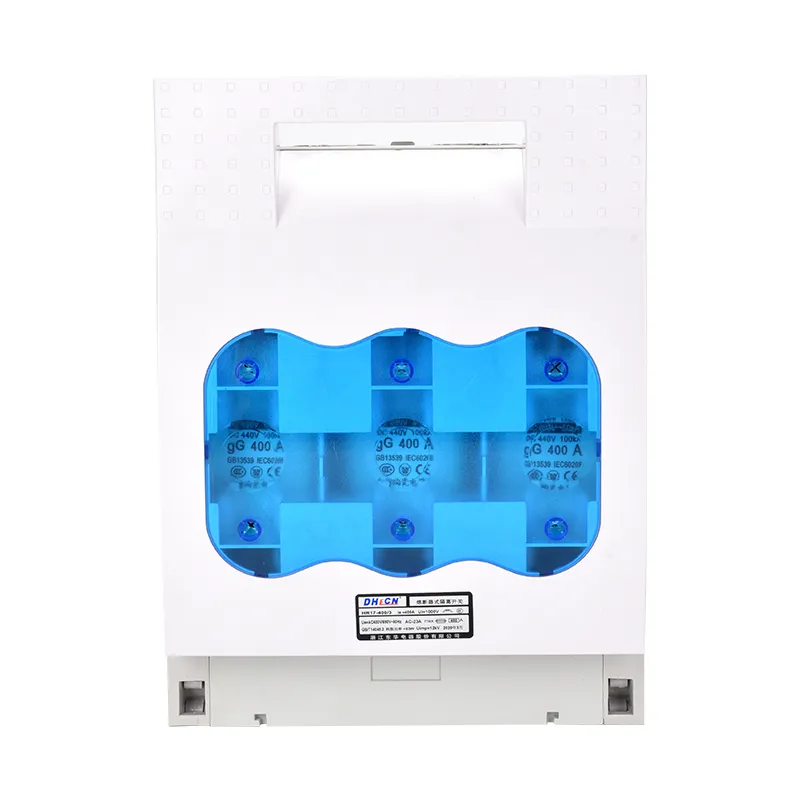

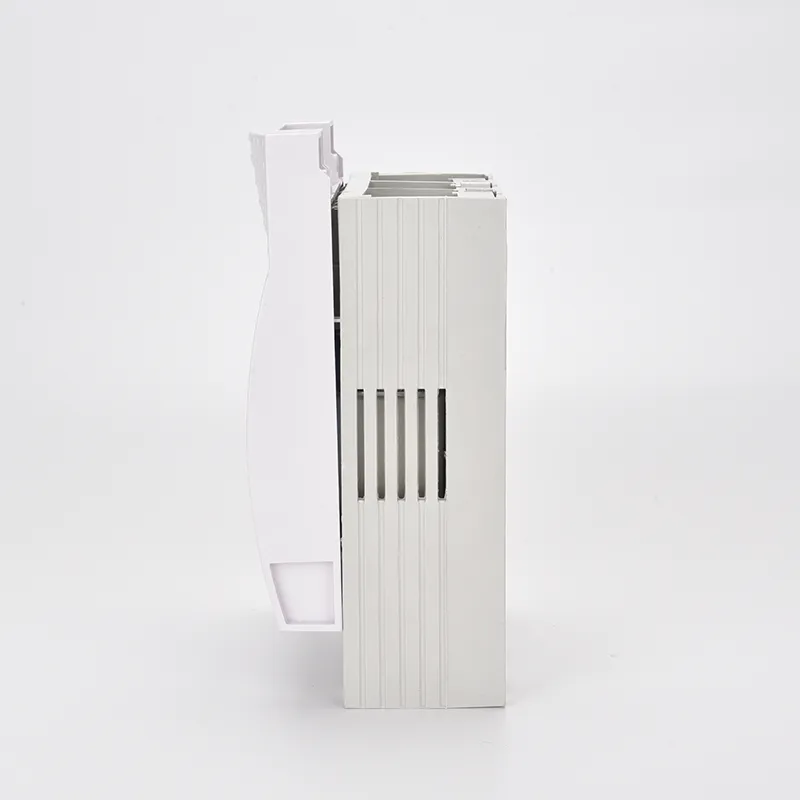

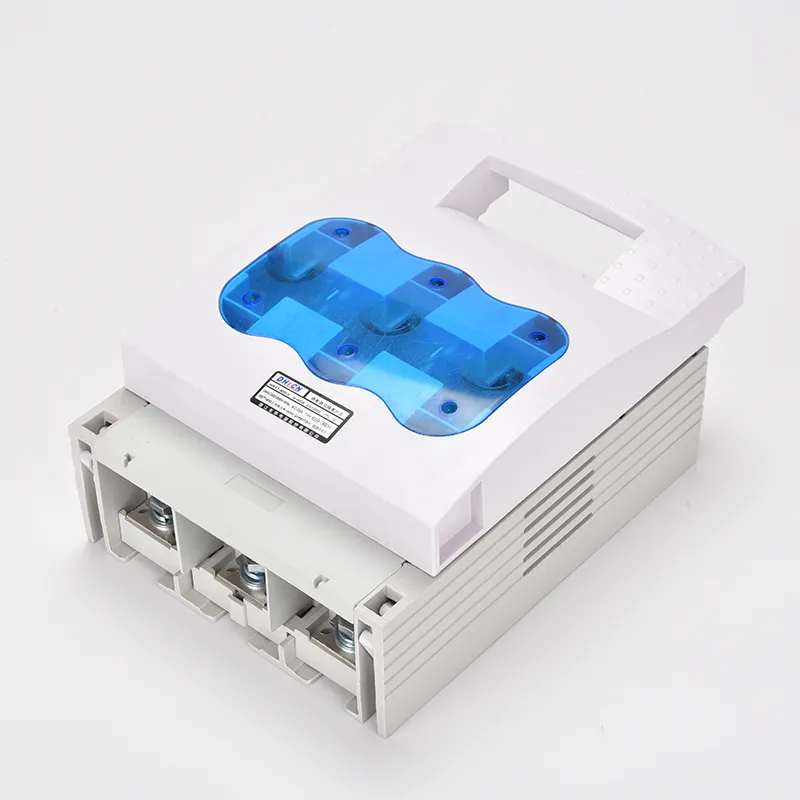

इलेक्ट्रिक लो व्होल्टेज फ्यूज डिस्कनेक्टर स्विचिंग, ज्याला फ्यूज टाईप आयसोलेटर म्हणूनही ओळखले जाते, डिस्कनेक्ट स्विच आणि फ्यूजची कार्ये चतुराईने एकत्र करते, ज्यामुळे ते कमी व्होल्टेज पॉवर वितरण पॅनेलमध्ये एक महत्त्वपूर्ण घटक बनते. त्याचे फ्यूज घटक सर्किटची सुरक्षितता सुनिश्चित करून, फॉल्ट करंट्समध्ये त्वरीत व्यत्यय आणण्यासाठी डिझाइन केलेले आहे, तर चाकूचा स्विच विशेषत: लोड नसलेल्या स्थितीत ऑपरेशन्स स्विच करण्यासाठी आहे आणि सामान्य ऑपरेशन दरम्यान थेट प्रवाहात व्यत्यय आणू शकत नाही. हे अद्वितीय संयोजन सर्किट संरक्षणाचे विश्वसनीय संरक्षक म्हणून फ्यूज केलेले डिस्कनेक्ट स्विच ठेवते.

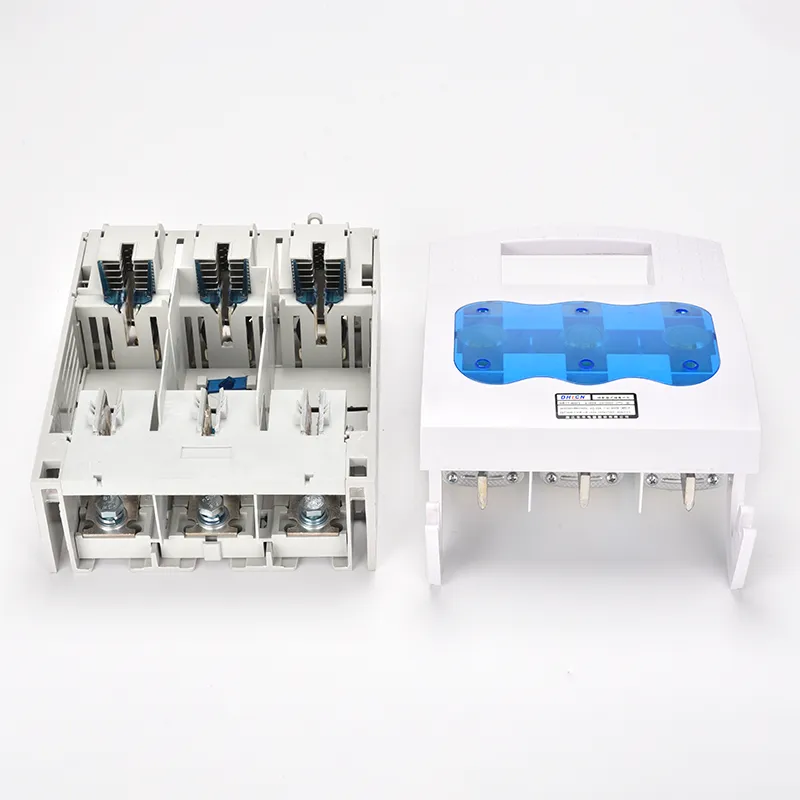

जेव्हा स्विच बंद असतो, तेव्हा चाकूची यंत्रणा, चांगल्या प्रकारे डिझाइन केलेल्या लिंकेज सिस्टमद्वारे, फ्यूज आणि बसबार यांच्यातील दृढ संपर्क सुनिश्चित करते, ज्यामुळे अखंडित विद्युत प्रवाह चालू होतो. याउलट, जेव्हा डिस्कनेक्शन आवश्यक असते, तेव्हा तीच साधी यंत्रणा फ्यूजला उर्जायुक्त बसबारपासून सुरक्षितपणे वेगळे करते, ज्यामुळे जलद सर्किट व्यत्यय सक्षम होतो. हे अचूक यांत्रिक डिझाइन आहे ज्यामुळे सर्किट स्थिती बदलताना फ्यूज केलेले डिस्कनेक्ट स्विच सहजतेने आणि विश्वासार्हपणे कार्य करू देते.
| फ्यूजचा प्रकार | 0 | 1 | 2 | 3 | ||||||||
| वारंवारता | 50Hz | 50Hz | 50Hz | 50Hz | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| (A) मध्ये | 160 | 250 | 400 | 630 | ||||||||
| इथ (ए) | 160 | 250 | 400 | 630 | ||||||||
| उपयोग | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | ||||||||
| AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | |||||||||
| AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | |||||||||
| क्षमता निर्माण करणे | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| ब्रेकिंग क्षमता | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| फ्यूजची शक्ती कमी होणे (डब्ल्यू) | 12 | 23 | 34 | 48 | ||||||||
| इथ (ए) | फ्यूजचा प्रकार | इन ऑफ फ्यूज (A) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| प्रकार | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| मोड क्रमांक | बाह्य परिमाण (मिमी) | स्थापना आकारमान (मिमी) | ||||||
| A | B | C | D | a | b | एफसी | ||
| HR17-40 | 2 पी | 55 | 116 | 76 | 150 | 25 | - | एफ६ |
| 3 पी | 76 | 116 | 76 | 150 | 42 | - | एफ६ | |
| HR17-63 | 2 पी | 74 | 116 | 76 | 150 | 32 | - | एफ६ |
| 3 पी | 105 | 116 | 76 | 150 | 62 | - | एफ६ | |
| HR17-160 | 2 पी | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3 पी | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2 पी | 128 | 247 | 110 | 195 | 72 | 50 | एफ११ |
| 3 पी | 185 | 247 | 110 | 195 | 114 | 50 | एफ११ | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | एफ११ | |
| HR17-400 | 2 पी | 145 | 290 | 145 | 340 | 80 | 50 | एफ११ |
| 3 पी | 210 | 290 | 145 | 340 | 130 | 50 | एफ११ | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | एफ११ | |
| HR17-630 HR17-800 | 2 पी | 175 | 300 | 145 | 360 | 90 | 50 | एफ११ |
| 3 पी | 256 | 300 | 145 | 360 | 162 | 50 | एफ११ | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | एफ११ | |
प्रश्न: इलेक्ट्रिक लो व्होल्टेज फ्यूज डिस्कनेक्टर स्विचिंग म्हणजे काय?
A: इलेक्ट्रिक लो व्होल्टेज फ्यूज डिस्कनेक्टर स्विचिंग हे एक इलेक्ट्रिकल उपकरण आहे जे डिस्कनेक्ट स्विचच्या स्विचिंग क्षमतेसह फ्यूजचे संरक्षणात्मक कार्य एकत्र करते. हे देखरेखीसाठी सुरक्षित अलगाव प्रदान करते आणि सर्किट्स आणि उपकरणांचे संरक्षण करण्यासाठी फॉल्ट करंट्समध्ये व्यत्यय आणते.
प्रश्न: इलेक्ट्रिक लो व्होल्टेज फ्यूज डिस्कनेक्टर स्विचिंग लाइव्ह करंट डिस्कनेक्ट करू शकतो का?
उ: नाही. फ्युज्ड डिस्कनेक्ट स्विचमधील चाकू स्विच केवळ जेव्हा सर्किट लोड करंटपासून मुक्त असेल तेव्हाच ऑपरेट करण्यासाठी डिझाइन केलेले आहे. सामान्य ऑपरेटिंग करंट्समध्ये व्यत्यय आणण्यासाठी ते कधीही वापरले जाऊ नये. फ्यूज घटक, तथापि, दोष परिस्थितीत स्वयंचलितपणे कार्य करेल.
प्रश्न: इलेक्ट्रिक लो व्होल्टेज फ्यूज डिस्कनेक्टर स्विचिंगचे मुख्य अनुप्रयोग काय आहेत?
A: इलेक्ट्रिक लो व्होल्टेज फ्यूज डिस्कनेक्टर स्विचिंग सामान्यतः कमी व्होल्टेज पॉवर डिस्ट्रीब्युशन पॅनेल, मोटर कंट्रोल सेंटर्स, HVAC सिस्टम्स आणि औद्योगिक मशीनरीमध्ये वापरले जाते. ते या प्रणालींमध्ये सुरक्षा अलगाव आणि ओव्हरकरंट संरक्षण दोन्ही प्रदान करतात.
