तेल बुडवलेले ट्रान्सफॉर्मर 11kv ते 0.4kv 800kva

Wenzhou XiFa इलेक्ट्रिकल पॉवर इक्विपमेंट कं, लिमिटेड हे केवळ तेल बुडवलेले ट्रान्सफॉर्मर 11kv ते 0.4kv 800kva उत्पादन करणारी एक विश्वासार्ह निर्मिती नाही तर ते वीज कंपन्या, EPC कंत्राटदार आणि औद्योगिक वापरकर्त्यांना विश्वासार्ह वीज पुरवठा मिळवण्यासाठी, उर्जेचा वापर कमी करण्यासाठी आणि प्रकल्प वेळापत्रकानुसार कार्यान्वित झाल्याची खात्री करण्यासाठी सेवा पुरवते. Wenzhou XiFa चे लक्ष्य 11kv ते 0.4kv 800kva तेल बुडवलेले ट्रान्सफॉर्मर बनवण्यासाठी ऑपरेशन खर्च कमी करण्याचे उद्दिष्ट आहे, दरम्यान, कारखाना 30 दिवसांच्या आत 800 kva तेल बुडवलेल्या ट्रान्सफॉर्मरचे 50 पेक्षा जास्त तुकडे तयार करू शकतो जेणेकरून प्रकल्प वेळेत विश्वसनीय वितरण वेळेत पूर्ण होईल.

चौकशी पाठवा

उत्पादन वर्णन

ऑइल इमर्स्ड ट्रान्सफॉर्मर 11kv ते 0.4kv 800kva हे पॉवर ट्रान्सफॉर्मेशन डिव्हाइस आहे जे ऑपरेटिंग तापमान नियंत्रित करण्यासाठी आणि विश्वासार्ह कार्यप्रदर्शन राखण्यासाठी इन्सुलेटिंग तेल वापरते. 11kv ते 0.4kv 800kva तेल बुडवलेल्या ट्रान्सफॉर्मरचे सक्रिय भाग इन्सुलेट तेलाने भरलेल्या वेल्डेड स्टीलच्या टाकीमध्ये ठेवलेले असतात. तेल शीतकरण माध्यम आणि विद्युत पृथक् माध्यम म्हणून दोन्ही कार्य करते, ज्यामुळे ऑपरेशन दरम्यान निर्माण होणारी उष्णता कार्यक्षमतेने आणि सुरक्षितपणे दूर केली जाऊ शकते. कूलिंग पद्धती आणि क्षमता रेटिंगनुसार, तेल बुडवलेले ट्रान्सफॉर्मर सामान्यत: नैसर्गिकरित्या थंड केलेले तेल बुडवलेले ट्रान्सफॉर्मर आणि सक्तीने एअर कूल्ड तेल बुडवलेले ट्रान्सफॉर्मरमध्ये वर्गीकृत केले जातात, ज्यांना अनुक्रमे ONAN आणि ONAF देखील म्हणतात.

तेल बुडवलेल्या ट्रान्सफॉर्मरचे मुख्य घटक:

1. चुंबकीय कोर

चुंबकीय कोर चुंबकीय प्रवाहासाठी मार्ग प्रदान करतो आणि 11kv ते 0.4kv 800kva तेल बुडवलेल्या ट्रान्सफॉर्मरचा मध्य भाग बनवतो. हे इलेक्ट्रोमॅग्नेटिक इंडक्शनद्वारे विंडिंग्स दरम्यान विद्युत उर्जेचे हस्तांतरण सक्षम करते.

2. विंडिंग्ज

विंडिंग्स व्होल्टेज ट्रान्सफॉर्मेशनसाठी आवश्यक चुंबकीय क्षेत्र निर्माण करतात. ते कोरभोवती जखमेच्या प्रवाहकीय कॉइलपासून बनविलेले असतात, ज्यापैकी विंडिंग्स विशेष कागदी साहित्य आणि संरक्षणात्मक इन्सुलेट स्तर वापरून इन्सुलेटेड असतात. ऑपरेटिंग व्होल्टेज वाढत असताना, पुरेशी डायलेक्ट्रिक ताकद आणि ऑपरेशनल सुरक्षितता सुनिश्चित करण्यासाठी जाड इन्सुलेशन लागू केले जाते.

3. ट्रान्सफॉर्मर टाकी

ट्रान्सफॉर्मर टाकी अंतर्गत असेंब्लीसाठी यांत्रिक संरक्षण प्रदान करण्यासाठी कोर आणि विंडिंग्स ठेवतात. टाकीवर बसवलेले बुशिंग्स योग्य इन्सुलेशन राखून विंडिंगला पॉवर सिस्टमशी जोडण्याची परवानगी देतात. टाकीला जोडलेले रेडिएटर्स बाह्य पृष्ठभागाचे क्षेत्रफळ वाढवतात, ज्यामुळे उष्णतेचा अपव्यय सुधारतो आणि कूलिंग कार्यप्रदर्शन वाढते.

4. इन्सुलेट तेल

इन्सुलेट ऑइल टाकीच्या आतील भागात भरते आणि दोन आवश्यक कार्ये करते. हे उर्जायुक्त घटकांमधील विद्युत इन्सुलेशन प्रदान करते आणि शीतलक माध्यम म्हणून कार्य करते. ऑपरेशन दरम्यान, तेल नैसर्गिकरित्या किंवा विंडिंग्स आणि कोर असेंब्लीभोवती सहाय्यक प्रवाह मार्गांद्वारे फिरते. हे गरम ठिकाणांपासून दूर उष्णता वाहून नेले जाते आणि टाकी आणि रेडिएटर्समध्ये स्थानांतरित होते जिथे ते आसपासच्या वातावरणात सोडले जाते.

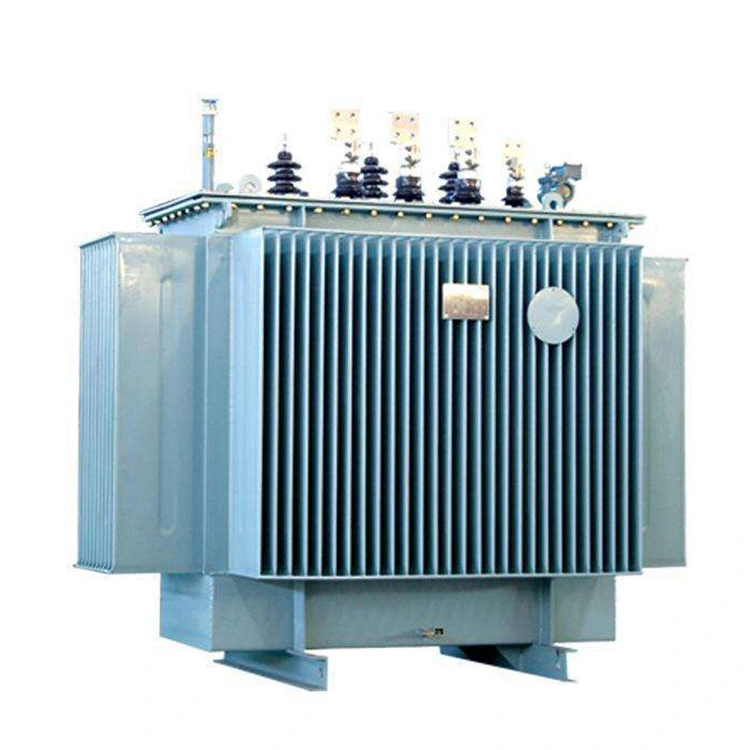

Oil Immersed Transformer 11kv To 0 4kv 800kva

तांत्रिक तपशील:

उत्पादनाचे नाव		11kv ते 0.4kv 800kva तेल बुडवलेला ट्रान्सफॉर्मर
रेटेड क्षमता		800 kVA
उच्च प्रणाली व्होल्टेज		12 केव्ही
रेटेड प्राथमिक व्होल्टेज		11 kV±2×2.5%
रेट केलेले दुय्यम व्होल्टेज		४००/२३० व्ही
चेंजर टॅप करा	प्रकार	DETC किंवा OLTC
	श्रेणी	±2×2.5%, 5 पोझिशन्स
कार्यक्षमता		≥ ९९%
प्रतिबाधा		±10% सहिष्णुतेसह 4.5%
कमाल तापमान		≤50 ℃
सापेक्ष आर्द्रता		९५%

तेल बुडवलेल्या ट्रान्सफॉर्मर्सचे मुख्य फायदे

1. उत्कृष्ट इन्सुलेशन कार्यप्रदर्शन

11kv ते 0.4kv 800kva तेल बुडवलेले ट्रान्सफॉर्मर इन्सुलेट तेलाच्या उच्च डायलेक्ट्रिक सामर्थ्यामुळे उत्कृष्ट विद्युत इन्सुलेशन देतात. तेल प्रभावी उष्णता नष्ट करणे देखील प्रदान करते. हे तेल बुडवलेले ट्रान्सफॉर्मर उच्च व्होल्टेज आणि उच्च पॉवर ऍप्लिकेशन्ससाठी योग्य बनवते. 11kv ते 0.4kv 800kva तेल बुडवलेले ट्रान्सफॉर्मर मोठ्या प्रमाणावर पॉवर ट्रान्समिशन नेटवर्क्स, औद्योगिक सुविधा आणि सबस्टेशनमध्ये वापरले जातात जेथे मागणी असलेल्या विद्युत परिस्थितींमध्ये विश्वसनीय ऑपरेशन आवश्यक आहे.

2. कार्यक्षम कूलिंग आणि दीर्घ सेवा आयुष्य

इन्सुलेट ऑइलची कूलिंग क्षमता जड लोडिंग परिस्थितीतही स्थिर ऑपरेटिंग तापमान राखण्यास मदत करते. कोरड्या प्रकारच्या ट्रान्सफॉर्मरशी तुलना करा, ते तेल बुडवलेल्या ट्रान्सफॉर्मरना अधिक प्रभावीपणे सतत ओव्हरलोड हाताळण्यास अनुमती देते आणि दीर्घ ऑपरेशनल जीवनात योगदान देते. योग्य देखभालीसह, अनेक तेल बुडवलेले ट्रान्सफॉर्मर दोन ते तीन दशके सेवेत राहतात.

3. खर्च प्रभावी उपाय

समान पॉवर रेटिंगसाठी, कास्ट रेझिन ट्रान्सफॉर्मरपेक्षा तेल बुडवलेले ट्रान्सफॉर्मर उत्पादनासाठी अधिक किफायतशीर असतात. त्यांचा कमी प्रारंभिक गुंतवणूक खर्च त्यांना उपयुक्तता, औद्योगिक प्रकल्प आणि पायाभूत सुविधांच्या विकासासाठी एक आकर्षक पर्याय बनवतो जे कार्यप्रदर्शन आणि बजेट यांच्यातील संतुलन शोधतात.

4. कठोर वातावरणात विश्वसनीय ऑपरेशन

11kv ते 0.4kv 800kva तेल बुडवलेले ट्रान्सफॉर्मर आव्हानात्मक ऑपरेटिंग परिस्थितीत विश्वासार्हपणे कार्य करण्यासाठी डिझाइन केलेले आहेत, ज्यामध्ये उच्च सभोवतालचे तापमान आणि धूळयुक्त परिसर समाविष्ट आहेत. त्यांची मजबूत बांधणी आणि बाह्य अडथळ्यांना मजबूत प्रतिकार यामुळे मागणी असलेल्या वातावरणात स्थिर आणि विश्वासार्ह वीज वितरण सुनिश्चित करण्यात मदत होते.
