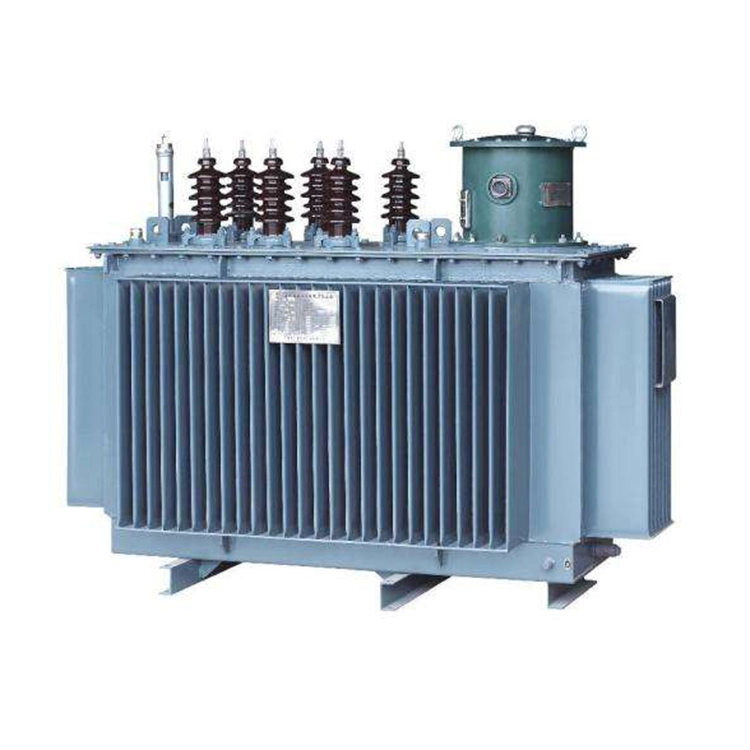

10 Kv 500kva पोल आरोहित वितरण ट्रान्सफॉर्मर

उद्योगातील 20 वर्षांहून अधिक अनुभवासह, Wenzhou Xifa Electric Power Equipment Co., Ltd. ही वीज वितरण उपकरणांची व्यावसायिक उत्पादक आहे, जी ISO 9001, IEC आणि राष्ट्रीय मानकांद्वारे प्रमाणित आहे. आम्ही कठोर वातावरणासाठी तयार केलेले उच्च-कार्यक्षमतेचे, कमी-तोट्याचे ट्रान्सफॉर्मर डिझाइन आणि उत्पादन करण्यात माहिर आहोत. आमच्या 10 Kv 500kva पोल माउंटेड डिस्ट्रिब्युशन ट्रान्सफॉर्मरमध्ये S11 ग्रेड लो-लॉस कोअर तंत्रज्ञान, संपूर्ण सीलबंद तेल टाकी आणि HV Li75/Ac28, LV Ac3 ची मानक इन्सुलेशन पातळी, ग्रामीण आणि शहरी वितरण नेटवर्कसाठी स्थिर कामगिरी, दीर्घ सेवा आयुष्य आणि शून्य देखभाल सुनिश्चित करते.

चौकशी पाठवा

उत्पादन वर्णन

10 Kv 500kva पोल माउंटेड डिस्ट्रिब्युशन ट्रान्सफॉर्मर हा तीन-फेज, तेल-मग्न, आउटडोअर प्रकारचा ट्रान्सफॉर्मर आहे जो निवासी, वितरण व्यावसायिक आणि प्रकाश औद्योगिक यासाठी 10 kV मध्यम व्होल्टेज ते 400V कमी व्होल्टेज (लाइन-टू-लाइन) खाली करण्यासाठी थेट युटिलिटी पोलवर स्थापित केला जातो. यात कॉम्पॅक्ट डिझाइन, पूर्ण-सीलबंद टाकी, कमी तोटा, कमी आवाज आणि किमान देखभाल, IEC 60076 आणि GB/T 1094 मानकांशी सुसंगत वैशिष्ट्ये आहेत.

टिकाऊपणा आणि कार्यक्षमतेसाठी तयार केलेले, 10kV 500kVA पोल माउंटेड डिस्ट्रिब्युशन ट्रान्सफॉर्मर कॉम्पॅक्ट, स्पेस-सेव्हिंग डिझाइनचा अवलंब करते जे समर्पित सबस्टेशनची आवश्यकता दूर करते, नागरी बांधकाम आणि स्थापना खर्च लक्षणीयरीत्या कमी करते. पूर्णपणे सीलबंद नालीदार टाकीची रचना तेल गळती आणि ओलावा प्रवेश प्रतिबंधित करते, देखभाल मुक्त ऑपरेशन आणि सामान्य परिस्थितीत 20 वर्षांपेक्षा जास्त सेवा आयुष्य सुनिश्चित करते.

S11 ग्रेड लो लॉस सिलिकॉन स्टील कोर आणि उच्च कंडक्टिव्हिटी कॉपर विंडिंग, 10kV 500kVA पोल माउंट केलेले डिस्ट्रिब्युशन ट्रान्सफॉर्मर कमी नो-लोड आणि लोड लॉस मिळवू शकतो, जे ऑपरेशनल उर्जेचा वापर आणि दीर्घकालीन उपयोगिता खर्च कमी करण्यासाठी अनुकूल आहे. त्याची ध्वनी पातळी 55 dB च्या खाली नियंत्रित केली जाते, ज्यामुळे ते निवासी क्षेत्रांसाठी पर्यावरणास अनुकूल बनते.

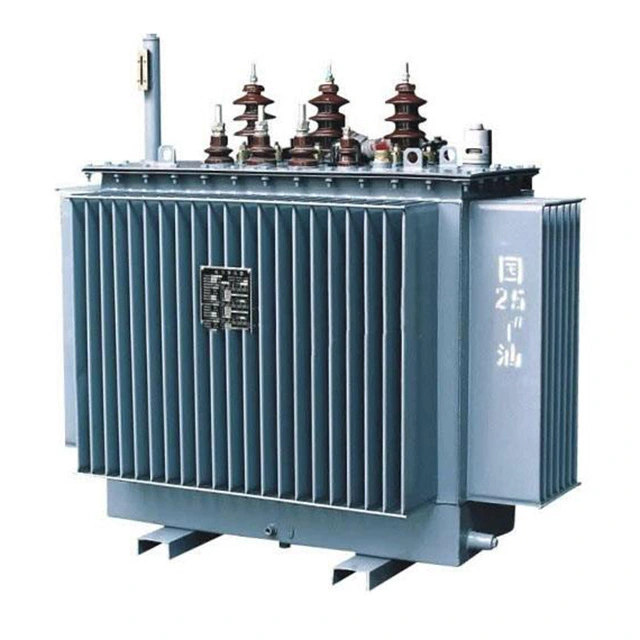

10 Kv 500kva Pole Mounted Distribution Transformer

तांत्रिक तपशील:

आयटम	तपशील
रेट केलेली क्षमता	500 kVA
प्राथमिक व्होल्टेज	10 kV(±5% ऑफ-सर्किट टॅप)
दुय्यम व्होल्टेज	0.4 kV(400 V)
टप्पा/वारंवारता	3-फेज, 50 Hz
वेक्टर गट	Dyn11(मानक)/Yyn0
थंड करण्याची पद्धत	ONAN (तेल नैसर्गिक हवा नैसर्गिक)
इन्सुलेशन पातळी	HV:Li75/Ac28;LV:Ac3
नो-लोड लॉस	≤680 W (S11)/≤580W(S13)
लोड तोटा (75°℃)	≤5,150 W(Dyn11)
शॉर्ट-सर्किट प्रतिबाधा	4%-4.5% (मानक)

प्रमुख वैशिष्ट्ये:

1.पोल-माउंट केलेले डिझाइन: कॉम्पॅक्ट, हलके, आणि जागेची बचत.

10 kV 500 kVA पोल माउंटेड डिस्ट्रिब्युशन ट्रान्सफॉर्मर काँक्रीट किंवा स्टीलच्या खांबावर थेट स्थापनेसाठी डिझाइन केले आहे, जमिनीच्या जागेची गरज वाचवते. त्याचे ऑप्टिमाइझ केलेले कॉम्पॅक्ट कॉन्फिगरेशन आणि कमी केलेले वजन वाहतूक आणि ऑन-साइट स्थापना सुलभ करते, वितरण प्रकल्पांसाठी सिव्हिल इंजिनीअरिंग आणि बांधकाम खर्चात लक्षणीय कपात करते. पोल माउंटिंगच्या यांत्रिक ताणांना तोंड देण्यासाठी डिझाइन तयार केले आहे, वारा आणि कंपनाच्या भारांतही दीर्घकालीन सुरक्षितता सुनिश्चित करते.

2.उच्च कार्यक्षमता: S11 कमी तोटा डिझाइन, ऊर्जेचा वापर आणि ऑपरेशनल खर्च कमी करणे.

S11 मालिका लो लॉस कोर तंत्रज्ञानासह सुसज्ज, 10 kV 500 kVA पोल माउंटेड डिस्ट्रिब्युशन ट्रान्सफॉर्मर पारंपारिक मॉडेलच्या तुलनेत 10-20% कमी नो-लोड आणि लोड लॉस प्रदान करतो. कोल्ड रोल्ड ग्रेन ओरिएंटेड सिलिकॉन स्टील कोर आणि अचूक जखमेच्या कॉपर विंडिंग्सचा वापर करून, ते पूर्ण आणि आंशिक लोड ऑपरेशन दरम्यान उर्जेचा अपव्यय कमी करते. यामुळे ऑपरेशनल खर्च कमी होतो, कार्बन उत्सर्जन कमी होते आणि एकूण कार्यक्षमता सुधारते.

3. पूर्ण सीलिंग: तेल गळती नाही, ओलावा प्रवेश नाही, देखभाल मुक्त ऑपरेशन.

पूर्णपणे सीलबंद, वेल्डेड टाकीची रचना तेलाची गळती, ओलावा आणि धूळ किंवा ढिगाऱ्यापासून होणारे दूषित होण्यापासून प्रतिबंधित करते. हे नियमित देखरेखीची गरज दूर करतात, सातत्यपूर्ण कार्यप्रदर्शन आणि सामान्य ऑपरेटिंग परिस्थितीत 20 वर्षांपेक्षा जास्त सेवा आयुष्य सुनिश्चित करतात. नालीदार स्टोरेज टाकी एकात्मिक शीतकरण प्रणाली म्हणून देखील काम करते, जी उष्णता कार्यक्षमतेने नष्ट करू शकते आणि ट्रान्सफॉर्मर तेलासाठी पूर्णपणे बंद केलेले वातावरण प्रदान करते.

4.सुरक्षा आणि विश्वासार्हता: उच्च शॉर्ट-सर्किट शक्ती, कमी आवाज, उत्कृष्ट थर्मल स्थिरता, कठोर बाह्य वातावरणासाठी योग्य (-25°C ते +40°C).

उच्च शॉर्ट-सर्किट यांत्रिक सामर्थ्याने तयार केलेले, 10 kV 500 kVA पोल माउंट केलेले वितरण ट्रान्सफॉर्मर विकृत किंवा निकामी न होता दोष प्रवाहांना तोंड देण्यासाठी डिझाइन केलेले आहे. त्याची कमी-आवाज रचना, 55 dB खाली नियंत्रित, निवासी आणि शहरी भागात किमान पर्यावरणीय प्रभाव सुनिश्चित करते. उत्कृष्ट थर्मल स्थिरता आणि विस्तृत ऑपरेटिंग तापमान श्रेणी (-25°C ते +40°C) यामुळे उच्च आर्द्रता, मुसळधार पाऊस आणि तापमानातील कमालीच्या चढउतारांसह विविध बाह्य परिस्थितींसाठी ते योग्य बनते.
