13.8kv ते 380v वितरण ट्रान्सफॉर्मर 2500kva हे औद्योगिक, नवीन ऊर्जा आणि व्यावसायिक परिस्थितींसाठी एक कोर पॉवर रूपांतरण उपकरण आहे, ज्याचे तेल बुडवलेले प्रकार(S11 मालिका) आणि कोरडे प्रकार (SCB14 मालिका) या दोन मुख्य प्रवाहातील कॉन्फिगरेशनमध्ये वर्गीकृत केले जाऊ शकते. हे दोन्ही 250 स्टेप स्टीप स्टेप डाउन प्रोफेशनल क्षमतेची आवश्यकता पूर्ण करतात. 13.8kV मध्यम उच्च व्होल्टेज ते 380V कमी व्होल्टेज, स्थिर कामगिरी, उच्च सुरक्षा आणि दीर्घ सेवा आयुष्य सुनिश्चित करण्यासाठी आंतरराष्ट्रीय आणि देशांतर्गत दोन्ही मानकांचे काटेकोरपणे पालन करते.
तेल बुडवलेले प्रकार 13.8kv ते 380v वितरण ट्रान्सफॉर्मर 2500kva मध्ये कमी किमतीची आणि मजबूत ओव्हरलोड क्षमता आहे, ज्यामुळे ते खाणी, मैदानी सबस्टेशन्स आणि मोठ्या औद्योगिक उद्यानांसारख्या बाहेरील हेवी लोड परिस्थितींसाठी योग्य बनते. याउलट, ड्राय प्रकार 13.8kv ते 380v वितरण ट्रान्सफॉर्मर 2500kva अग्निरोधक, स्फोट प्रुफ, मेंटेनन्स फ्री आणि ऊर्जा कार्यक्षम, इनडोअर आणि स्फोट प्रूफ आवश्यकतांसाठी योग्य आहे. वास्तविक इंस्टॉलेशन वातावरण, साइट सुरक्षा नियम आणि प्रकल्प बजेट यानुसार ग्राहक लवचिकपणे योग्य प्रकार निवडू शकतात.
| पॅरामीटर श्रेणी | पॅरामीटरचे नाव | मानक मूल्य |
|
कोर रेट केलेले पॅरामीटर्स |
रेटेड क्षमता | 2500kVA(2.5MVA) |
| उच्च व्होल्टेज बाजू(HV) | 13.8kV, तीन फेज, △ कनेक्शन | |
| कमी व्होल्टेज बाजू(LV) | 380V(लाइन व्होल्टेज)/220V(फेज व्होल्टेज), तीन फेज, वाई कनेक्शन | |
| रेट केलेली वारंवारता | 50/60Hz | |
| कनेक्शन गट | Dyn11/Dyn1 | |
| शॉर्ट सर्किट प्रतिबाधा | ५% (नमुनेदार, ४% ते ६% सानुकूल) | |
| चेंजर टॅप करा | उच्च व्होल्टेज±2×2.5%(5 टॅप, ऑफ-सर्किट) | |
| तेल-मग्न पॅरामीटर्स | मॉडेल उदाहरण | S11/S13/S22-2500/13.8 |
| थंड करण्याची पद्धत | ONAN (तेलाने बुडवलेले नैसर्गिक कूलिंग)/ONAF (फोर्स्ड एअर कूलिंग) | |
| इन्सुलेशन पातळी | BIL 95KV(लाइटनिंग इम्पल्स)/30kV(पॉवर फ्रिक्वेन्सी विसस्टँड व्होल्टेज) |
|
| फायदे | कमी खर्च, मजबूत ओव्हरलोड क्षमता, चांगले उष्णता अपव्यय | |
| ड्राय-प्रकार पॅरामीटर्स | मॉडेल उदाहरण | SCB14/SCR-2500-13.8/0.38 |
| थंड करण्याची पद्धत | एएन (नॅचरल कूलिंग)/एएफ (फोर्स्ड एअर कूलिंग), इन्सुलेशन हीट प्रतिकार वर्ग F(155℃) |
|
| संरक्षण पातळी | IP00/IP23/IP54 | |
| फायदे | आग आणि स्फोट पुरावा, देखभाल मुक्त, लहान आकार | |
| तोटा आणि कार्यक्षमता (50Hz संदर्भ) |
लोड लॉस नाही (Po) | ≈2.8 ते 3.5kW |
| लोड लॉस(Pk,75℃) | ≈16 ते 19kW | |
| एकूण नुकसान | ≈19 ते 22.5kW |

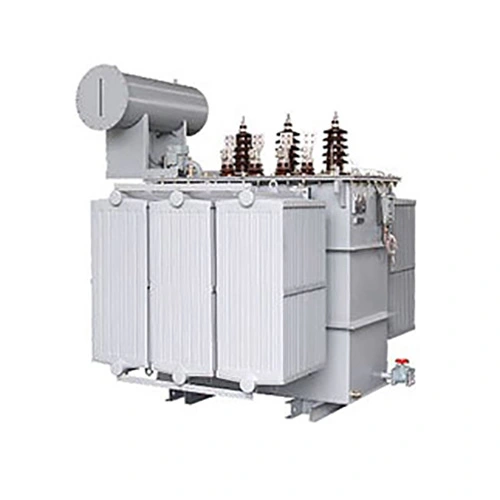

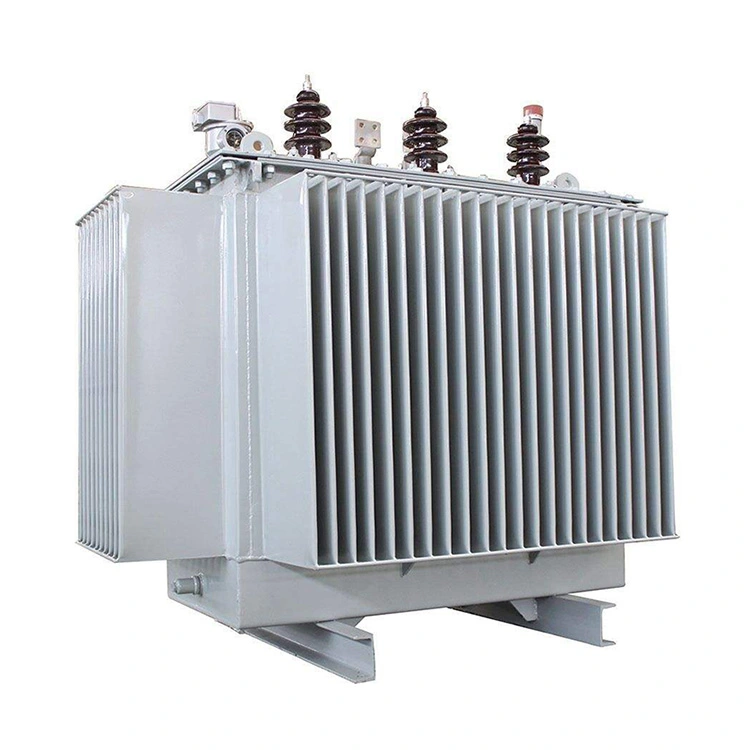

तेल बुडवलेले S11 विशेषतः बाहेरील आणि खुल्या हवेच्या स्थापनेसाठी डिझाइन केलेले आहे. मजबूत पर्यावरणीय अनुकूलतेसह, ते उच्च तापमान, पाऊस, धूळ आणि कठोर हवामानाचा सामना करू शकते. ते मोठ्या मजल्यावरील जागा व्यापते आणि हवेशीर स्वतंत्र क्षेत्र आवश्यक आहे, जे दुर्गम औद्योगिक क्षेत्रे, बाहेरील सबस्टेशन्स, खाण साइट्स आणि फील्ड पॉवर वितरण प्रकल्पांसाठी योग्य आहे.
ड्राय प्रकार SCB14 13.8kv ते 380v वितरण ट्रान्सफॉर्मर 2500kva ला वीज वितरण कक्ष, कारखाना इमारती, व्यावसायिक संकुल आणि भूमिगत जागा यासारख्या घरातील स्थापनेसाठी प्राधान्य दिले जाते. यात कॉम्पॅक्ट आकार आणि लहान व्यवसाय, द्रव गळतीचा धोका नाही आणि अलगीकरण पूलची आवश्यकता नाही अशी वैशिष्ट्ये आहेत. हे उच्च घनतेच्या शहरी वीज पुरवठा आणि मर्यादित स्थापनेच्या जागांसाठी देखील लागू आहे.
तेल बुडवलेले S11 ट्रान्सफॉर्मर तेल कूलिंग आणि इन्सुलेट माध्यम म्हणून स्वीकारते. ज्वलनशील तेल संभाव्य आग आणि गळतीचे धोके आणते, म्हणून ते बंद, गर्दी किंवा स्फोट प्रुफ भागात वापरले जाऊ शकत नाही. स्थापनेदरम्यान अतिरिक्त आग प्रतिबंधक आणि गळतीविरोधी उपाय आवश्यक आहेत.
इपॉक्सी रेजिन कास्टिंग स्ट्रक्चरने बनलेले, कोरड्या प्रकारातील SCB14 मध्ये अग्निरोधक, ज्वालारोधक, स्फोट-प्रूफ आणि नॉन-लिकेज वैशिष्ट्ये आहेत. यात उच्च इन्सुलेशन सुरक्षा आहे, ज्वलनाचा कोणताही छुपा धोका नाही आणि घरातील, सार्वजनिक इमारती, रासायनिक वनस्पती आणि स्फोट प्रूफ कार्यशाळांसाठी कठोर सुरक्षा मानकांची पूर्तता करते.
13.8kv ते 380v वितरण ट्रान्सफॉर्मर 2500kva तेल बुडवलेल्या S11 ची नियमित देखभाल आवश्यक आहे, ज्यामध्ये तेलाची गुणवत्ता, सीलिंग कार्यप्रदर्शन, तेल पातळी आणि अंतर्गत वृद्धत्वाची वेळोवेळी तपासणी करणे आवश्यक आहे. नियमित व्यावसायिक तपासणीसह, दर 1-2 वर्षांनी तेल फिल्टर करणे किंवा बदलणे आवश्यक आहे, ज्यामुळे दीर्घकालीन देखभाल कामाचा ताण वाढतो.
ड्राय प्रकार SCB14 जवळजवळ देखभाल-मुक्त डिझाइन आहे. कोणत्याही इन्सुलेट तेलाची गरज नाही, फक्त नियमितपणे विंडिंगसाठी साधी धूळ साफ करणे. याला कोणत्याही जटिल दैनंदिन तपासणीची गरज नाही, श्रम आणि देखभाल खर्च वाचवता येईल आणि अप्राप्य पॉवर स्टेशनसाठी योग्य असेल.
तेल बुडवलेल्या S11 मध्ये मजबूत ओव्हरलोड क्षमतेसह, ट्रान्सफॉर्मर ऑइल परिचालित करून उत्कृष्ट उष्णता नष्ट करण्याची क्षमता आहे. हे दीर्घकालीन हेवी लोड ऑपरेशन आणि कमी वेळ ओव्हरलोड प्रभाव टिकवून ठेवू शकते, सतत उच्च भार असलेल्या औद्योगिक उत्पादन लाइनसाठी आदर्श.
ड्राय प्रकार SCB14 नैसर्गिक हवा कूलिंग किंवा जबरदस्ती एअर कूलिंगवर अवलंबून असतो. ओव्हरलोड मर्यादा तेल बुडवलेल्या प्रकारापेक्षा तुलनेने कमी आहे आणि उष्णता नष्ट होण्याचा प्रभाव घरातील वायुवीजन परिस्थितीमुळे सहजपणे प्रभावित होतो, स्थिर आणि पारंपारिक लोड ऑपरेशनसाठी अधिक योग्य आहे.
मोठ्या क्षमतेच्या मॉडेल्ससाठी तेल बुडवलेल्या S11 ची खरेदी किंमत तुलनेने कमी आहे. परंतु त्याचा भार कमी होत नाही आणि भार कमी होणे किंचित जास्त असते, परिणामी दीर्घकालीन वीज वापर तुलनेने जास्त होतो.
कोरड्या प्रकारच्या SCB14 ची खरेदी किंमत तुलनेने जास्त आहे, परंतु ऑप्टिमाइझ केलेले कमी नुकसान डिझाइन आणि उच्च ऊर्जा कार्यक्षमतेसह. हे दैनंदिन विजेचे नुकसान कमी करते, दीर्घकालीन ऑपरेशनमध्ये विजेच्या खर्चात बचत करते आणि दीर्घ सायकल प्रकल्पांसाठी चांगले ऊर्जा बचत फायदे आणते.
13.8kv ते 380v वितरण ट्रान्सफॉर्मर 2500kva अंतिम निवड सूचना:
S11 तेल बुडवलेले निवडा: तुमचा प्रकल्प घराबाहेर असल्यास, मर्यादित बजेटसह, दीर्घकालीन जड भार, अप्राप्य उघडलेली साइट आणि कठोर अग्निसुरक्षा आवश्यकता नाही.
SCB14 कोरडा प्रकार निवडा: घरामध्ये स्थापित केल्यास, दाट गर्दीत, रासायनिक आणि ज्वलनशील प्रसंगी, उच्च सुरक्षा मानकांसह, कमी देखभालीची मागणी आणि दीर्घकालीन ऊर्जा-बचत आवश्यकता.
