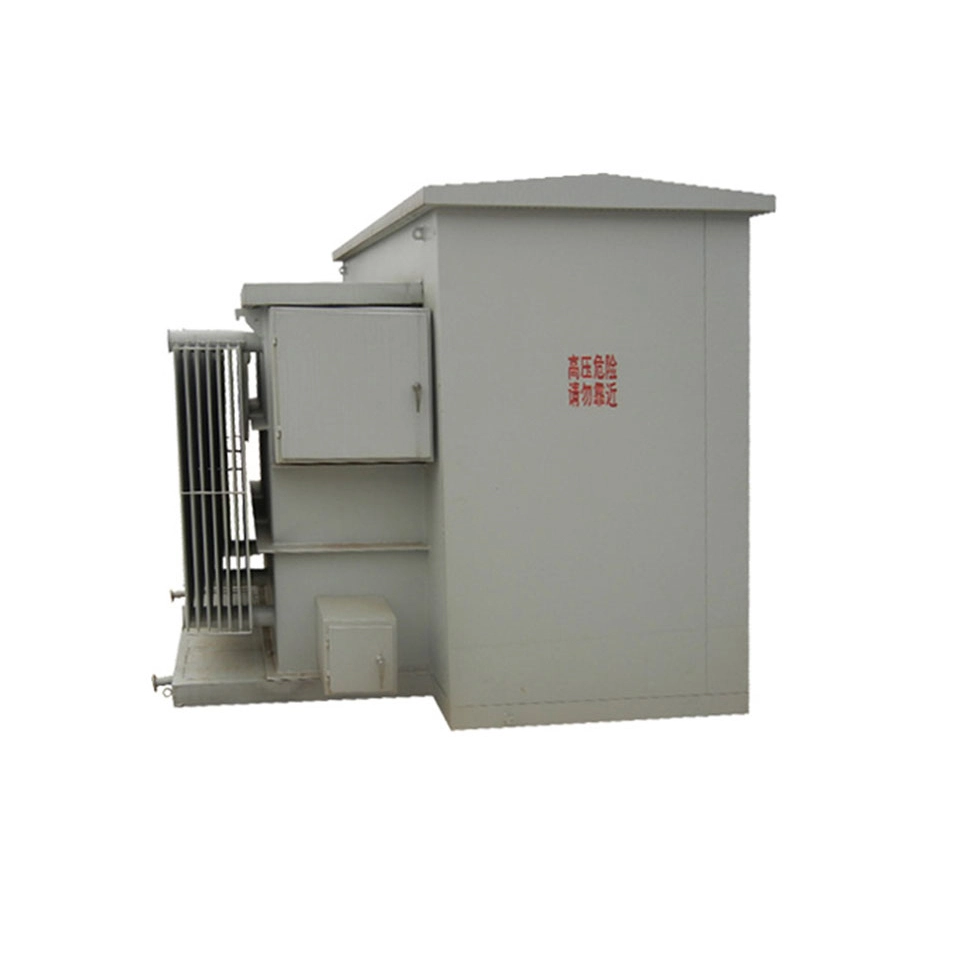

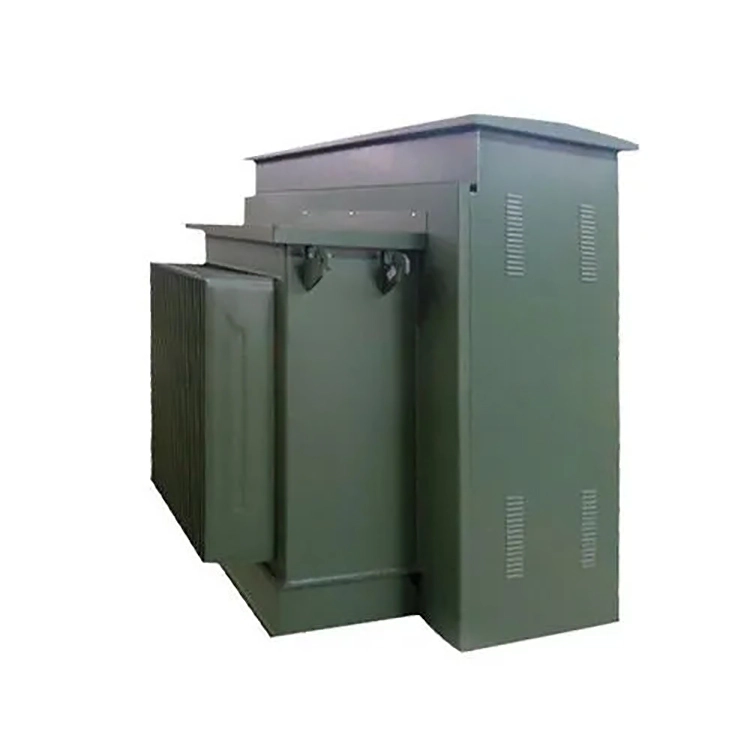

2.5mva मिनरल ऑइल पॅड आरोहित पॉवर ट्रान्सफॉर्मर

खनिज तेल हे इन्सुलेशन आणि कूलिंग माध्यम म्हणून काम करते आणि पॉवर ट्रान्सफॉर्मर उद्योगातील सर्वात पारंपारिक आणि परिपक्व इन्सुलेशन द्रवपदार्थ आहे. त्यामुळे 2.5mva मिनरल ऑइल पॅड माउंट केलेल्या पॉवर ट्रान्सफॉर्मरमध्ये उत्कृष्ट इलेक्ट्रिकल इन्सुलेशन कार्यक्षमता, चांगली थर्मल चालकता आणि किफायतशीर फायदे आहेत. नैसर्गिक एस्टर्ससारख्या पर्यायी इन्सुलेशन द्रव्यांच्या तुलनेत, खनिज तेलाचा प्रज्वलन बिंदू कमी असला तरी, ऑपरेशन दरम्यान थंड प्रदेशात त्याची कमी तापमानाची तरलता आणि उच्च विश्वासार्हता असते.

प्लग इन ट्रान्सफॉर्मर दोन प्रकारच्या इनकमिंग लाइनला सपोर्ट करतो: पहिला रिंग नेटवर्क फीडर प्रकार आहे, जो प्राथमिक बुशिंग्सच्या दोन सेटसह (एकूण 6, दोन्ही इनकमिंग आणि आउटगोइंग लाइन्ससाठी) आणि अंतर्गत चार पोझिशन लोड स्विचसह सुसज्ज आहे. हे मालिकेतील ट्रान्सफॉर्मरला रिंग नेटवर्क सर्किटशी जोडू शकते, फॉल्ट आयसोलेशन आणि नॉन-स्टॉप मेंटेनन्स सक्षम करते. या कॉन्फिगरेशनसाठी 2.5mva मिनरल ऑइल पॅड आरोहित पॉवर ट्रान्सफॉर्मरची शिफारस केली जाते. रेडियल फीडरचा प्रकार केवळ एक प्राथमिक बुशिंगसह सुसज्ज आहे आणि कमी किमतीसह, परंतु त्यानुसार कमी विश्वासार्हतेसह सिंगल लाइन पॉवर सप्लाय प्रदान करतो.

शॉर्ट सर्किट प्रतिबाधा हा ट्रान्सफॉर्मरचा एक महत्त्वाचा पॅरामीटर आहे, जो सिस्टम शॉर्ट सर्किट करंट आणि व्होल्टेज रेग्युलेशन रेटच्या पातळीवर थेट परिणाम करतो. पॅड माउंट केलेल्या पॉवर ट्रान्सफॉर्मरचे विशिष्ट प्रतिबाधा मूल्य 5.0% ते 7.5% असते आणि डिझाइन लक्ष्य मूल्य सामान्यतः 5.75% वर सेट केले जाते. 5.75% च्या प्रतिबाधाचा अर्थ असा की जेव्हा दुय्यम बाजूस तीन फेज शॉर्ट सर्किट होते, तेव्हा शॉर्ट सर्किट करंट रेट केलेल्या प्रवाहाच्या अंदाजे 1/0.0575 असतो, जो रेट केलेल्या प्रवाहाच्या अंदाजे 17.4 पट असतो. उदाहरण म्हणून 400V लो व्होल्टेज बाजू घेतल्यास, रेट केलेला प्रवाह अंदाजे 3608A आहे आणि शॉर्ट सर्किट करंट अंदाजे 62.8kA आहे, जे मध्यम व्होल्टेज स्विचगियर सहन करू शकतील अशा श्रेणीमध्ये आहे.

पूर्ण लोड दरम्यान, व्होल्टेज ड्रॉप अंदाजे 5.75% आहे, जे सामान्य औद्योगिक भारांसाठी स्वीकार्य आहे. IEC 60076 मानकानुसार, 2.5mva मिनरल ऑइल पॅड माउंट केलेल्या पॉवर ट्रान्सफॉर्मरमध्ये थर्मल इफेक्ट्स आणि डायनॅमिक स्टॅबिलिटी इफेक्ट्सचा सामना करण्याची शॉर्ट सर्किट क्षमता आहे.

तांत्रिक मापदंड:

प्रश्न: 2.5mva मिनरल ऑइल पॅड आरोहित पॉवर ट्रान्सफॉर्मरसाठी, तो हलक्या भाराखाली किंवा दीर्घकाळ लोड नसलेल्या स्थितीत कार्यरत असताना त्याच्या लोड कमी होत नाही याकडे लक्ष देण्याची गरज का आहे?

उ: लोड न होण्यामध्ये प्रामुख्याने दोन भाग असतात: पहिला, हिस्टेरेसिस हानी: जेव्हा लोह कोर वारंवार चुंबकीय क्षेत्रामध्ये चुंबकीकृत केला जातो तेव्हा निर्माण होणारी ऊर्जा हानी. दुसरे, एडी करंट लॉस: लोखंडाच्या गाभ्यामध्ये पर्यायी चुंबकीय क्षेत्राद्वारे परिचालित करंटमुळे होणारे उष्णतेचे नुकसान.

जरी पॉवर ट्रान्सफॉर्मरची दुय्यम बाजू पूर्णपणे उघडी किंवा अनलोड अवस्थेत असली तरीही, त्याची प्राथमिक बाजू अजूनही लोड कमी न होणारी स्थिर रक्कम वापरते. आणि भार कमी न झाल्यामुळे मोजणीयोग्य आणि सतत वीज बिले जमा होतात. 3000 तासांपेक्षा जास्त काळ चालणाऱ्या परिस्थितीसाठी, मॉडेल निवडताना, कमी लोड न होणाऱ्यांना (जसे की उच्च चुंबकीय चालकता देणारे सिलिकॉन स्टील शीट किंवा आकारहीन मिश्र धातु कोर वापरणे) प्राधान्य दिले पाहिजे. जरी प्रारंभिक खरेदी खर्च 15 ते 20% ने वाढला तरीही दोन वर्षांत फरक वीज खर्च बचतीद्वारे वसूल केला जाऊ शकतो.

उपकरणे

उत्पादन तपशील

रिंग प्रकार

टर्मिनल प्रकार

ट्रान्सफॉर्मर बॉडी

उत्पादन प्रक्रियेत आहे

चाचणी केंद्र

वळण कार्यशाळा
