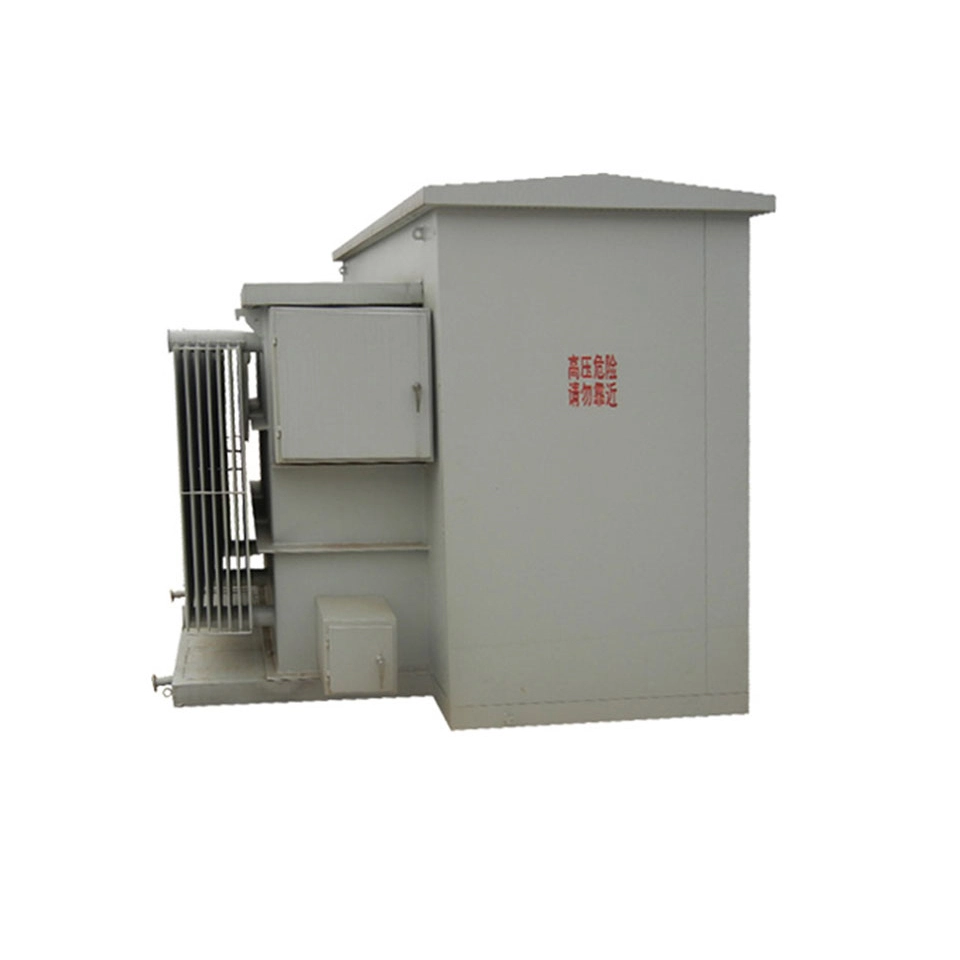

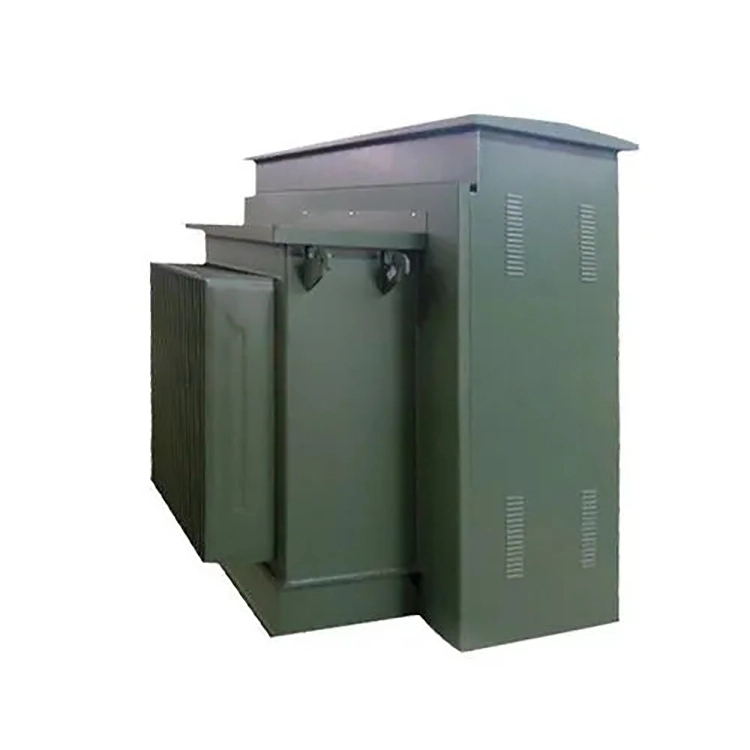

ऑइल फिल्ड पॅड माउंटेड ट्रान्सफॉर्मर 1000kva हा तीन फेज डिस्ट्रिब्युशन ट्रान्सफॉर्मर आहे जो खास 1000 kva च्या रेट क्षमतेसह मैदानी मैदानी स्थापनेसाठी डिझाइन केलेला आहे. हे निलंबित किंवा भूमिगत दफन करण्याऐवजी थेट प्रीकास्ट काँक्रिट फाउंडेशनवर स्थापित केले जाते. विद्युत पृथक्करण आणि थर्मल व्यवस्थापन साध्य करण्यासाठी तेलाची उच्च डाईलेक्ट्रिक ताकद आणि उष्णता नष्ट होण्याच्या गुणधर्मांचा वापर करून, लोह कोर आणि विंडिंग्स इन्सुलेट तेलामध्ये पूर्णपणे बुडलेले असतात.
तेलाने भरलेले पॅड आरोहित ट्रान्सफॉर्मर 1000kva चे कवच नालीदार तेलाच्या टाकीचे बनलेले आहे, आणि ओएनएएन शीतकरण प्राप्त करून, नालीदार प्लेट्स वापरून उष्णता नष्ट करण्याची पृष्ठभाग वाढविली जाते. लाटांची लवचिक गुणधर्म तापमानातील बदलांमुळे होणारे इन्सुलेटिंग ऑइलचे व्हॉल्यूम विस्तार शोषून घेऊ शकते. त्याची पूर्ण सीलबंद रचना हे सुनिश्चित करते की इन्सुलेटिंग तेल बाह्य हवेच्या संपर्कात येत नाही, प्रभावीपणे ऑक्सिजन आणि आर्द्रतेच्या प्रवेशामुळे तेलाची गुणवत्ता खराब होणे आणि इन्सुलेट सामग्रीचे वृद्धत्व रोखते.
ऑइल फिल्ड पॅड माउंटेड ट्रान्सफॉर्मर 1000kva ची संपूर्ण रचना तीन स्वतंत्र कंपार्टमेंट्सने बनलेली आहे: हाय व्होल्टेज रूम, लो व्होल्टेज रूम आणि ट्रान्सफॉर्मर रूम. कमी व्होल्टेज रूमचा दरवाजा तीन पॉइंट लॉकसह सुसज्ज आहे. उच्च व्होल्टेजच्या खोलीचा दरवाजा उच्च व्होल्टेजच्या बाजूने थेट ऑपरेशन टाळण्यासाठी कमी व्होल्टेज खोलीचा दरवाजा उघडल्यानंतरच उघडला जाऊ शकतो. उच्च व्होल्टेज आणि कमी व्होल्टेज दोन्ही बाजू NEMA ग्राउंडिंग टर्मिनलसह सुसज्ज आहेत.
इलेक्ट्रिकल आणि प्रोटेक्शन कॉन्फिगरेशनच्या बाबतीत, हे तेलाने भरलेले पॅड माउंटेड ट्रान्सफॉर्मर 1000kva विविध कनेक्शन गटांना समर्थन देते जसे की Dyn11, Yyn0, जे वेगवेगळ्या लोड वैशिष्ट्यांसाठी योग्य आहेत. उच्च व्होल्टेज बाजू लोड स्विच आणि फ्यूजचे दुहेरी संरक्षण एकत्रित करते आणि प्रेशर रिलीज व्हॉल्व्ह, तेल तापमान आणि तेल पातळी निरीक्षणासह सुसज्ज आहे. हे DOE 2016 ऊर्जा कार्यक्षमता मानक पूर्ण करते, ≥ 99.2% च्या कार्यक्षमतेसह, आणि सुरक्षित आणि विश्वासार्ह आहे.
|
उत्पादनाचे नाव |
तेलाने भरलेले पॅड आरोहित ट्रान्सफॉर्मर 1000kva |
|
प्राथमिक व्होल्टेज |
13200Grdy/7620V |
|
दुय्यम व्होल्टेज |
480Y/277V |
|
टप्पा |
3 |
|
वेक्टर गट |
YNyn0/Dyn11 |
|
शीतकरण पद्धत |
ONAN |
|
वारंवारता |
60Hz |
|
मानक |
IEEE |
|
ओपन सर्किट नुकसान |
≤1300 W |
|
भार कमी होणे |
≤10500 W |
इंडस्ट्रियल पार्क तेलाने भरलेले पॅड माउंटेड ट्रान्सफॉर्मर 1000kva खरेदी करण्याचा मानस आहे, जे प्रामुख्याने तीन फेज असिंक्रोनस मोटर्स, वॉटर पंप आणि इतर पॉवर उपकरणांना वीज पुरवेल. तीन फेज भार मुळात संतुलित असतो, परंतु साइटवरील वातावरणात भरपूर धूळ असते आणि ट्रान्सफॉर्मरला तुलनेने कमी प्रारंभिक खरेदी खर्च आवश्यक असतो. कनेक्शन गटाला Dyn11 किंवा Yyn0 म्हणून प्राधान्य दिले पाहिजे का? का?
कामगिरीच्या तुलनेवर आधारित, Dyn11 कनेक्शन गट हा प्राधान्याचा पर्याय असावा. तीन फेज असंतुलनाचा प्रतिकार करण्याच्या क्षमतेच्या बाबतीत, Dyn11 तटस्थ रेषा प्रवाहाला फेज करंटच्या 75% पेक्षा जास्त पोहोचू देते, तर Yyn0 सामान्यतः 25% च्या आत मर्यादित करते; हार्मोनिक सप्रेशनच्या संदर्भात, Dyn11 चे उच्च व्होल्टेज साइड ट्रँगल कनेक्शन तिसऱ्या हार्मोनिकसाठी एक परिसंचारी मार्ग प्रदान करू शकते, प्रभावीपणे व्होल्टेज वेव्हफॉर्म विकृती टाळते, तर Yyn0 मध्ये तुलनेने सरासरी सप्रेशन क्षमता आहे; सिंगल फेज ग्राउंडिंग फॉल्ट करंटच्या बाबतीत, Dyn11 एक मोठा फॉल्ट करंट व्युत्पन्न करतो, जो रिले संरक्षणासाठी विश्वसनीयरित्या शोधणे आणि कार्य करणे सोपे आहे, तर Yyn0 चा फॉल्ट करंट तुलनेने लहान आहे, ज्यामुळे संरक्षण कॉन्फिगरेशन अधिक कठीण होते.
एकूणच, LED लाइटिंग, व्हेरिएबल फ्रिक्वेंसी एअर कंडिशनर्स आणि चार्जिंग पाइल्स यांसारख्या आधुनिक मिश्रित लोड्सचा समावेश असलेल्या परिस्थितींसाठी Dyn11 अधिक योग्य आहे, तर Yyn0 हे केवळ तीन टप्प्यात काटेकोरपणे संतुलित शुद्ध पॉवर लोड आणि खर्चासाठी अत्यंत संवेदनशील असलेल्या प्रकल्पांसाठी योग्य आहे. त्यामुळे, कोणत्याही विशेष निर्बंधांतर्गत, तेलाने भरलेल्या पॅड माउंट केलेल्या ट्रान्सफॉर्मर 1000kva च्या कनेक्शन गटाला Dyn11 म्हणून प्राधान्य दिले पाहिजे.
