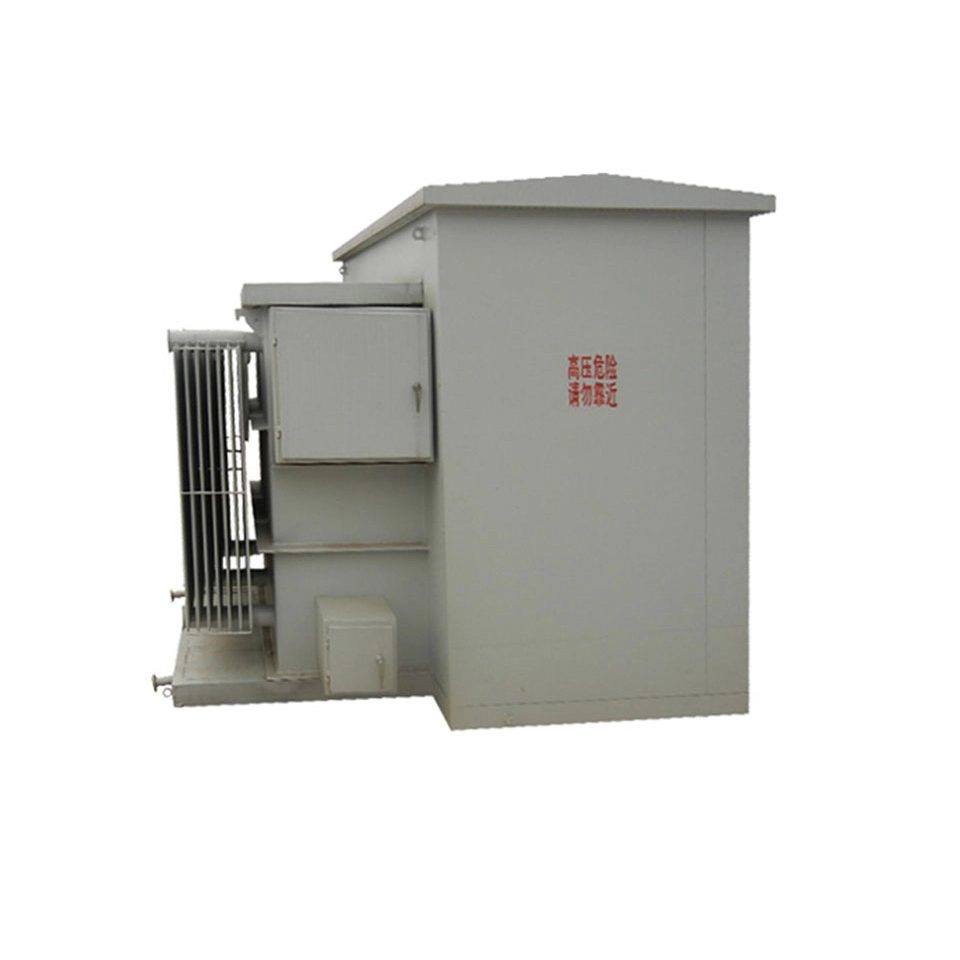

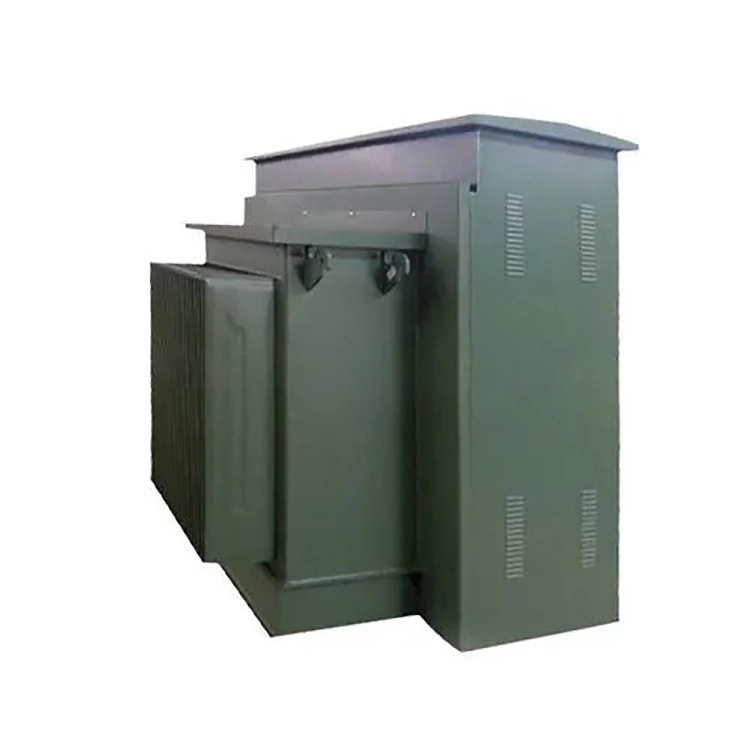

33 0.4kv 1250kva सिंगल फेज पॅड माउंट केलेला ट्रान्सफॉर्मर

33 0.4kv 1250kva सिंगल फेज पॅड माउंटेड ट्रान्सफॉर्मर हे विशेषत: मोठ्या भूमिगत उर्जा प्रणालींसाठी डिझाइन केलेले एक उच्च अंत समाधान आहे. यात सुरक्षित आणि हवामानरोधक आवरण आहे आणि ते प्रगत विनाविद्युत संपर्क किंवा थेट संपर्क कॉन्फिगरेशनसह सुसज्ज आहे, जे कर्मचाऱ्यांची सुरक्षितता वाढवते आणि सार्वजनिक ठिकाणी छेडछाड टाळते. हा 33 0.4kv 1250kva सिंगल फेज पॅड माउंट केलेला ट्रान्सफॉर्मर ANSI, IEEE मानके आणि ऊर्जा कार्यक्षमतेच्या आवश्यकतांचे पालन करतो आणि कमाल 33kV प्राथमिक व्होल्टेजला लवचिक दुय्यम व्होल्टेजमध्ये रूपांतरित करू शकतो, उत्कृष्ट शॉर्ट सर्किट संरक्षण क्षमता प्रदान करतो आणि मोठ्या व्यावसायिक ऍप्लिकेशनसाठी शांतता प्रदान करतो.

तांत्रिक मापदंड:

या 33 0.4kv 1250kva सिंगल फेज पॅड माउंटेड ट्रान्सफॉर्मर ऍप्लिकेशनमध्ये, 0.4kV सामान्यत: इतर व्होल्टेज स्तरांऐवजी कमी व्होल्टेज बाजूवर का वापरले जाते?

400V (तीन फेज) / 230V (सिंगल फेज) हे IEC मानक कमी व्होल्टेज वीज वितरण प्रणालीमध्ये सामान्य व्होल्टेज पातळी आहेत आणि निवासी, व्यावसायिक आणि हलक्या औद्योगिक अनुप्रयोगांमध्ये मोठ्या प्रमाणावर वापरले जातात. कमी व्होल्टेज स्विच कॅबिनेट, सर्किट ब्रेकर आणि केबल्स यांसारख्या उपकरणांसाठी, ते परिपक्व आहेत आणि 400V स्तरावर उच्च किमतीच्या कामगिरीचे प्रमाण आहे. सिंगल फेज 230V अतिरिक्त व्होल्टेज कमी न करता थेट सामान्य प्रकाश, सॉकेट आणि घरगुती उपकरणांना वीज पुरवू शकते.

0.4kV सामान्यत: निवासी किंवा व्यावसायिक क्षेत्रामध्ये 200 ते 500 मीटरच्या अंतरावर प्रसारित केले जाऊ शकते (≤5% च्या सामान्य व्होल्टेज ड्रॉपचे समाधानकारक). 1250kVA बहुतेकदा मोठ्या लोड पॉईंट्सवर वापरला जातो जसे की शॉपिंग सेंटर्स, कॅम्पस, मेडिकल सेंटर, ट्रान्सफॉर्मर लोड सेंटरच्या जवळ असतो. 0.4kV पुरेसे आहे आणि जास्त व्होल्टेजची आवश्यकता नाही.

जेव्हा समान क्षमतेचा एक तीन फेज ट्रान्सफॉर्मर वापरण्याच्या तुलनेत तीन फेज ग्रुप (एकूण क्षमता 3750kVA) तयार करण्यासाठी असे तीन 33 0.4kv 1250kva सिंगल फेज पॅड माउंट केलेले ट्रान्सफॉर्मर वापरले जातात. लोड वितरण, न्यूट्रल पॉइंट ग्राउंडिंग आणि संरक्षण कॉन्फिगरेशनच्या दृष्टीने मुख्य फरक आणि खबरदारी काय आहेत?

जेव्हा तीन फेज कॉन्फिगरेशनमध्ये तीन 33 0.4kv 1250kva सिंगल फेज पॅड माउंट केलेले ट्रान्सफॉर्मर वापरले जातात, त्याच क्षमतेच्या सिंगल फेज ट्रान्सफॉर्मरमधील मुख्य फरक खालीलप्रमाणे आहे:

लोड वितरण काटेकोरपणे संतुलित असणे आवश्यक आहे; अन्यथा, एका विशिष्ट टप्प्यातील ओव्हरलोडमुळे तटस्थ बिंदूवर गंभीर विचलन होईल आणि परस्पर चुंबकीय क्षेत्र परस्परसंवादाद्वारे तीन फेज ट्रान्सफॉर्मरप्रमाणे भरपाई केली जाऊ शकत नाही.

प्रथम, न्यूट्रल पॉइंट ग्राउंडिंगसाठी, तीन 33 0.4kv 1250kva सिंगल फेज पॅड आरोहित ट्रान्सफॉर्मरचे कमी व्होल्टेज न्यूट्रल पॉइंट्स बाहेरून जोडलेले असणे आवश्यक आहे आणि नंतर एका बिंदूवर ग्राउंड करणे आवश्यक आहे. अन्यथा, परिसंचारी प्रवाह आणि ग्राउंड संभाव्य फरक होण्याची शक्यता असते. याउलट, तीन फेज ट्रान्सफॉर्मरचे तटस्थ बिंदू थेट अंतर्गत बाहेर आणले जातात आणि ते जमिनीवर सोपे आणि विश्वासार्ह असतात.

दुसरे, संरक्षणाच्या दृष्टीने, सिंगल फेज ग्रुपमधील प्रत्येक 33 0.4kv 1250kva सिंगल फेज पॅड माउंट केलेल्या ट्रान्सफॉर्मरची उच्च व्होल्टेज बाजू स्वतंत्रपणे फ्यूजसह कॉन्फिगर केलेली असते. एका टप्प्यात बिघाड झाल्यास, इतर दोन टप्प्यांत वीजपुरवठा करता येऊ शकतो. म्हणून, फेज फेल्युअर अलार्म जोडला जाणे आवश्यक आहे आणि कमी व्होल्टेज बाजूसाठी शून्य अनुक्रम संरक्षण विशेषतः डिझाइन करणे आवश्यक आहे. याउलट, तीन फेज ट्रान्सफॉर्मरमध्ये सहसा युनिफाइड ट्रिप असते आणि संरक्षण समन्वय सोपा असतो.

एकूणच, 33 0.4kv 1250kva सिंगल फेज पॅड आरोहित ट्रान्सफॉर्मर गट विस्तारात लवचिक आहे, वाहतुकीत सोयीस्कर आहे, परंतु जटिल संरक्षण आहे, भार संतुलनासाठी उच्च आवश्यकता आहे आणि एकूण खर्च आणि मजला क्षेत्र जास्त आहे. हे टप्प्याटप्प्याने बांधण्यासाठी किंवा मुख्य भार म्हणून सिंगल फेज लोड असलेल्या परिस्थितीसाठी योग्य आहे.

उपकरणे

उत्पादन तपशील

रिंग प्रकार

टर्मिनल प्रकार

ट्रान्सफॉर्मर बॉडी

उत्पादन प्रक्रियेत आहे

चाचणी केंद्र

वळण कार्यशाळा
