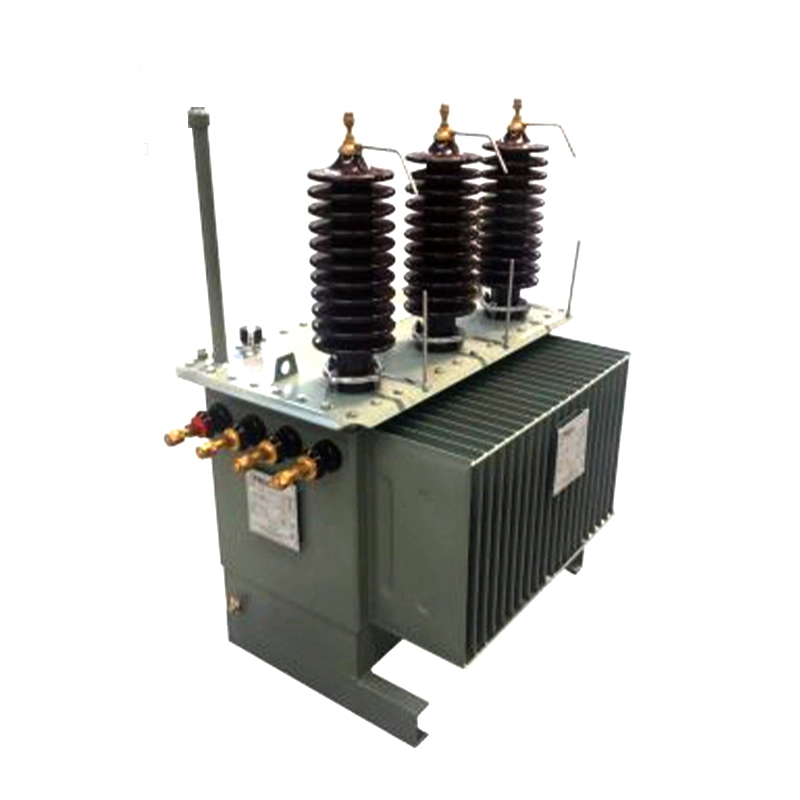

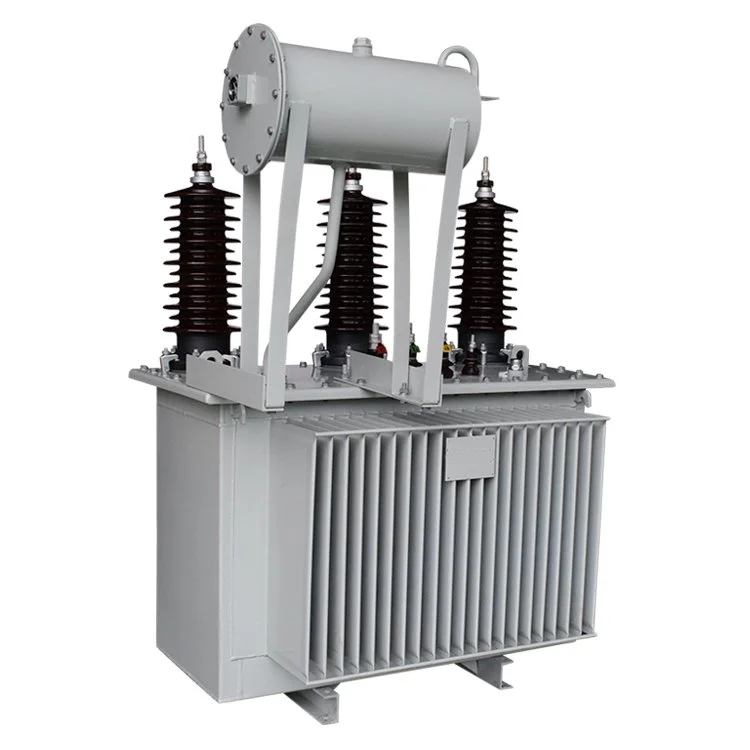

33kv 50kva दोन विंडिंग ऑइल इमर्स्ड ट्रान्सफॉर्मर

33kv 50kva तेल बुडवलेल्या ट्रान्सफॉर्मरची पूर्व तपासणी आणि चाचणी

1. देखावा आणि संरचनेची व्हिज्युअल तपासणी

33kv 50kva दोन विंडिंग ऑइल बुडवलेला ट्रान्सफॉर्मर कोणत्याही दृश्यमान नुकसान, विकृती किंवा तेल गळतीपासून मुक्त आहे याची खात्री करण्यासाठी सर्वसमावेशक व्हिज्युअल तपासणी केली जाईल. टाकी, रेडिएटर्स, बुशिंग्ज आणि प्रेशर रिलीफ डिव्हाइससह सर्व बाह्य घटक, ते चांगल्या स्थितीत आहेत आणि योग्यरित्या स्थापित केले आहेत याची खात्री करण्यासाठी तपासले जातील. घट्टपणासाठी सर्व यांत्रिक कनेक्शनची पडताळणी केली पाहिजे. याव्यतिरिक्त, ग्राउंडिंग सिस्टम योग्यरित्या स्थापित केले आहे याची खात्री करण्यासाठी आणि विश्वसनीय अर्थिंग प्रदान करते याची तपासणी केली जाईल, जी ऑपरेशनल सुरक्षिततेसाठी आवश्यक आहे.

2. इन्सुलेशन प्रतिरोध चाचणी

33kv 50kva टू वाइंडिंग ऑइल इमर्स्ड ट्रान्सफॉर्मर इन्सुलेशन सिस्टमच्या स्थितीचे मूल्यांकन करण्यासाठी इन्सुलेशन प्रतिरोध चाचणी ही एक प्रमुख पद्धत आहे. फेज ते फेज आणि पृथ्वीच्या प्रत्येक फेज दरम्यान इन्सुलेशन रेझिस्टन्स मोजण्यासाठी मेगोहमीटरचा वापर केला जाईल. इन्सुलेशन कार्यप्रदर्शन आवश्यक मानके पूर्ण करते याची पुष्टी करण्यासाठी प्राप्त मूल्यांची तुलना निर्मात्याच्या निर्दिष्ट संदर्भ डेटाशी केली जाईल.

3. डायलेक्ट्रिक डिसिपेशन फॅक्टर चाचणी

डायलेक्ट्रिक लॉस टेस्ट, ज्याला tan δ चाचणी देखील म्हणतात, ती 33kv 50kva दोन विंडिंग ऑइल बुडवलेल्या ट्रान्सफॉर्मरमध्ये ओलावा प्रवेश, इन्सुलेशन वृद्धत्व किंवा संभाव्य आंशिक डिस्चार्जचे मूल्यांकन करण्यासाठी वापरली जाते. डायलेक्ट्रिक अपव्यय घटक मोजून, इन्सुलेशन सामग्रीच्या स्थितीचे अधिक व्यापकपणे मूल्यांकन केले जाऊ शकते. इन्सुलेशनच्या आरोग्याचे अधिक संपूर्ण मूल्यांकन प्राप्त करण्यासाठी ही चाचणी सामान्यत: इन्सुलेशन प्रतिरोध चाचणीसह केली जाते.

4. वळण गुणोत्तर आणि वेक्टर गट पडताळणी

33kv 50kva दोन वाइंडिंग ऑइल बुडवलेल्या ट्रान्सफॉर्मरच्या प्राथमिक व्होल्टेज आणि दुय्यम व्होल्टेज विंडिंग्समधील योग्य गुणोत्तराची पुष्टी करणे समाविष्ट असलेल्या डिझाइन वैशिष्ट्यांचे पालन सुनिश्चित करण्यासाठी ट्रान्सफॉर्मर टर्न रेशोची पडताळणी केली जाईल. त्याच वेळी, पॉवर सिस्टमच्या आवश्यकतेनुसार, योग्य फेज विस्थापन आणि तीन फेज विंडिंगचे योग्य कनेक्शन सुनिश्चित करण्यासाठी वेक्टर गट तपासला जाईल.

5. लोड चाचणी नाही

33kv 50kva दोन वाइंडिंग ऑइल बुडवलेल्या ट्रान्सफॉर्मरसह प्राथमिक बाजूने उर्जायुक्त लोड चाचणी घेतली जाते तर दुय्यम बाजू उघडी राहते. लोड चालू नसणे आणि लोड न होणारे नुकसान मोजणे हा उद्देश आहे. ही चाचणी कोरची गुणवत्ता, चुंबकीय प्रवाह वितरण आणि वळण सममिती यासंबंधी महत्त्वाची माहिती प्रदान करते. हे चुंबकीय सर्किटमधील संभाव्य विकृती ओळखण्यास देखील मदत करते.

6. शॉर्ट सर्किट चाचणी

शॉर्ट सर्किट चाचणी दरम्यान, कमी व्होल्टेज प्राथमिक व्होल्टेज वाइंडिंगवर लागू केले जाते तर दुय्यम व्होल्टेज वळण शॉर्ट सर्किट केलेले असते, जे शॉर्ट सर्किट प्रतिबाधा आणि लोड लॉसचे मोजमाप करण्यास अनुमती देते. चाचणी 33kv 50kva दोन विंडिंग ऑइल बुडवलेल्या ट्रान्सफॉर्मरच्या लोड स्थितीत कार्यक्षमतेवर मौल्यवान डेटा प्रदान करते, ज्यामध्ये थर्मल वर्तन, शॉर्ट सर्किट सहन करण्याची क्षमता आणि विंडिंगची यांत्रिक ताकद यांचा समावेश होतो.

7. तेल गुणवत्ता विश्लेषण आणि तेल पातळी तपासणी

33kv 50kva दोन विंडिंग ऑइल बुडवलेल्या ट्रान्सफॉर्मरसाठी, इन्सुलेट ऑइलची स्थिती थेट ऑपरेशनल परफॉर्मन्स आणि सेवा आयुष्यावर परिणाम करते. कार्यान्वित होण्यापूर्वी, तेलाचे नमुने प्रयोगशाळेच्या विश्लेषणासाठी घेतले जातील ज्यामध्ये आर्द्रता, आंबटपणा आणि अशुद्धता पातळी यांसारखे घटक तपासले जातील. सर्व परिणाम लागू मानकांचे पालन करतील. याव्यतिरिक्त, टाकीमधील तेलाची पातळी आवश्यक मर्यादेत आहे याची खात्री करण्यासाठी, ऑपरेशन दरम्यान प्रभावी कूलिंग आणि इन्सुलेशनची हमी तपासली जाईल.

सारांश, 33kv 50kva दोन विंडिंग ऑइल बुडवलेला ट्रान्सफॉर्मर सेवेत ठेवण्यापूर्वी कडक तपासणी आणि चाचण्यांची मालिका पूर्ण करणे आवश्यक आहे. या प्रक्रिया स्थिर कामगिरी, ऑपरेशनल सुरक्षितता आणि दीर्घकालीन विश्वासार्हता सुनिश्चित करतात. योग्य प्री-कमिशनिंग चाचणी केवळ संभाव्य अपयशाचा धोका कमी करत नाही तर 33kv 50kva टू वाइंडिंग ऑइल बुडवलेल्या ट्रान्सफॉर्मरच्या सुरक्षित आणि कार्यक्षम दीर्घकालीन ऑपरेशनसाठी एक भक्कम पाया देखील प्रदान करते.
