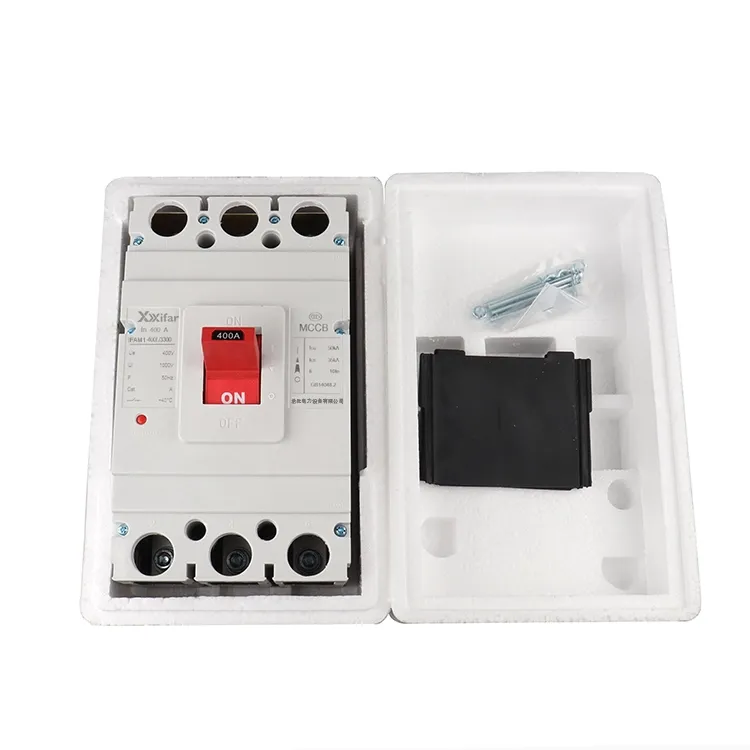

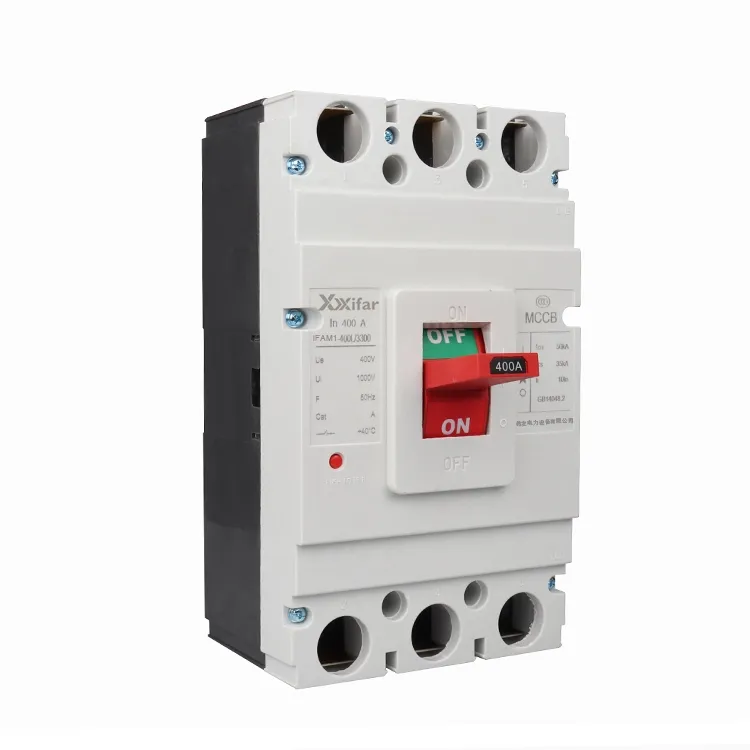

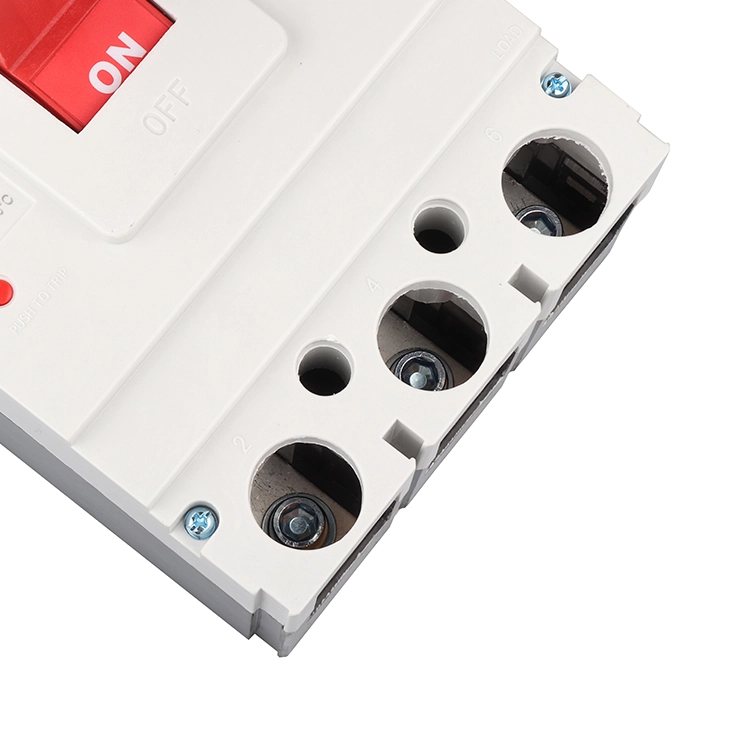

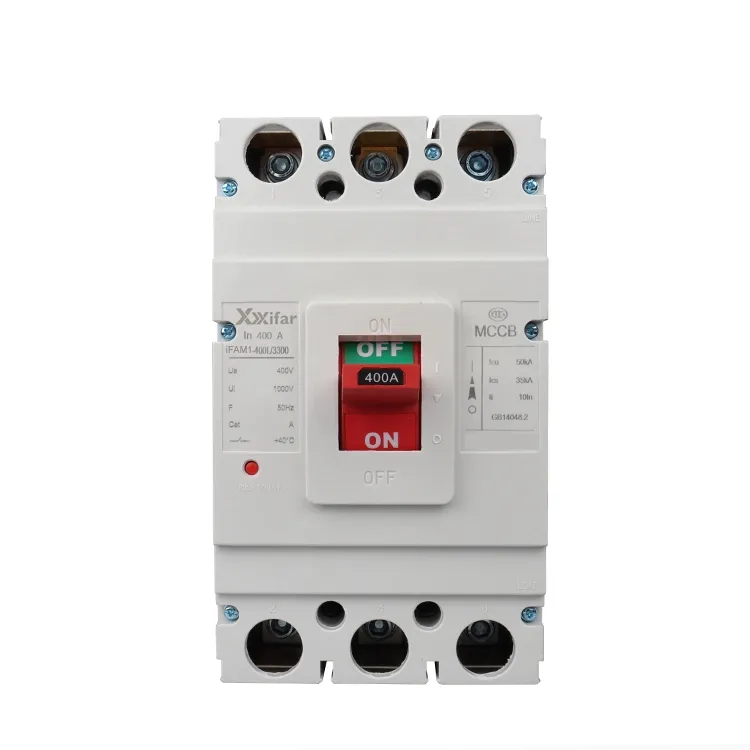

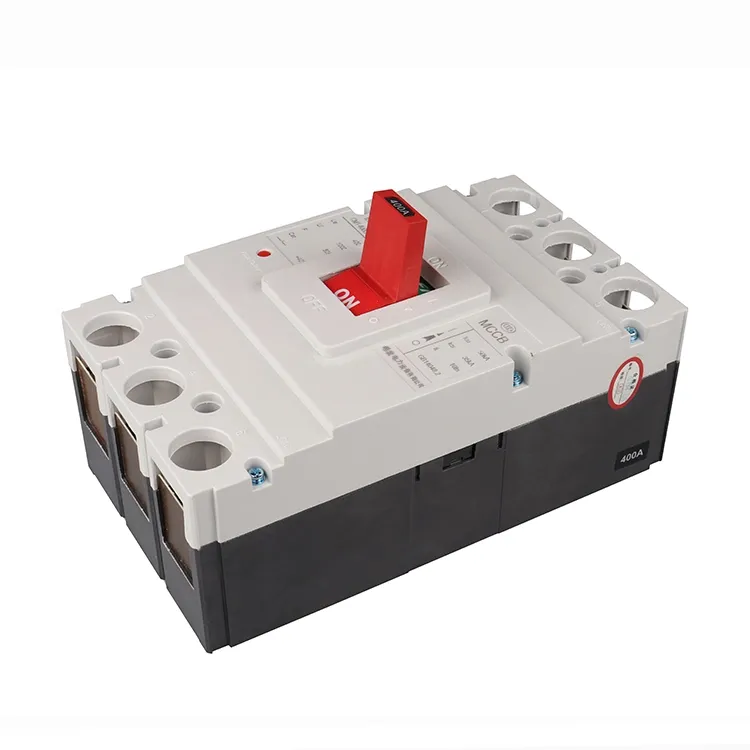

400a 3p Mccb संलग्न मोल्डेड केस स्विच

400a 3p mccb संलग्न मोल्डेड केस स्विच हा एक प्रकारचा ब्रेकर आहे ज्यामध्ये मोल्डेड इन्सुलेटिंग एन्क्लोजर आणि हवा इन्सुलेशन असते. हे सामान्यत: कमी व्होल्टेज वितरण प्रणालीमध्ये स्थापित केले जाते आणि लागू केले जाते ज्यामुळे सामान्य प्रवाह आणि दोष प्रवाह दोन्ही रेट केलेल्या श्रेणीमध्ये व्यत्यय आणणे किंवा वेगळे केले जाते, जे केबल्स आणि विद्युत उपकरणांचे संरक्षण करण्यास मदत करते. A 400a 3p mccb संलग्न मोल्डेड केस स्विचसाठी सामान्य ट्रिपिंग पद्धतींमध्ये फक्त चुंबकीय, थर्मल मॅग्नेटिक आणि इलेक्ट्रॉनिक ट्रिप युनिट्सचा समावेश होतो.

केवळ चुंबकीय सहल केवळ शॉर्ट सर्किट परिस्थितीत चालते. दुसऱ्या शब्दांत, 400a 3p mccb संलग्न मोल्डेड केस स्विच ट्रिप तेव्हाच होतो जेव्हा शॉर्ट सर्किट सारखी चूक होते. हा प्रकार बहुतेकदा हीटर सर्किट्समध्ये किंवा मोटर सर्किटमध्ये वापरला जातो जेथे स्वतंत्र ओव्हरलोड संरक्षण आधीच प्रदान केले जाते.

थर्मल मॅग्नेटिक ट्रिप युनिट्स शॉर्ट सर्किट आणि सतत चालू असलेल्या दोन्हीला प्रतिसाद देतात. विशिष्ट कालावधीसाठी विद्युत प्रवाह 400A पेक्षा जास्त असल्यास किंवा शॉर्ट सर्किट झाल्यास, 400a 3p mccb संलग्न मोल्डेड केस स्विच ट्रिप होईल. कारण ते दोन संरक्षण यंत्रणा एकत्र करते, याला काहीवेळा 400a 3p mccb संलग्न मोल्डेड केस स्विचवर एकत्रित किंवा दुहेरी ट्रिप म्हणून संबोधले जाते, जे सामान्यतः सामान्य वीज वितरणामध्ये लागू केले जाते.

इलेक्ट्रॉनिक ट्रिप युनिट्स अधिक प्रगत आणि परिपक्व समाधानाचे प्रतिनिधित्व करतात. या प्रकारासह, चुंबकीय पिकअप, थर्मल सेटिंग्ज आणि ट्रिपिंग विलंब यासारखे पॅरामीटर्स समायोजित केले जाऊ शकतात, ज्यामुळे 400a 3p mccb संलग्न मोल्डेड केस स्विच अनुप्रयोगांच्या विस्तृत श्रेणीसाठी योग्य बनते. तथापि, ही जोडलेली लवचिकता सहसा जास्त खर्चासह येते.

या प्रकारांव्यतिरिक्त, मोल्डेड केस सर्किट ब्रेकर्स आहेत जे विशेषतः मोटर संरक्षणासाठी डिझाइन केलेले आहेत. अशा ऍप्लिकेशन्ससाठी, चुंबकीय ट्रिप सेटिंग सामान्यत: जास्त असते, जी रेट केलेल्या करंटच्या दहा पटीने जास्त असते, ज्यामुळे मोल्डेड केस सर्किट ब्रेकर मोटार स्टार्टअप दरम्यान उच्च इनरश करंटला विनाकारण ट्रिप न करता सहन करू शकतो, तरीही दोष परिस्थितीत संरक्षण प्रदान करतो.

400a 3p mccb संलग्न मोल्डेड केस स्विच पॅरामीटर:

400a 3p mccb संलग्न मोल्डेड केस स्विच ॲक्सेसरीजची कार्ये

ॲक्सेसरीज 400a 3p mccb संलग्न मोल्डेड केस स्विचच्या मूलभूत कार्यांना विस्तारित आणि पूरक करतात. ते नियंत्रण पर्याय जोडतात आणि त्यांना डिव्हाइसचा अविभाज्य भाग बनवण्यासाठी संरक्षण वैशिष्ट्ये वाढवतात. 400a 3p mccb संलग्न मोल्डेड केस स्विचच्या सामान्य ॲक्सेसरीजमध्ये सहायक संपर्क, अलार्म संपर्क, शंट ट्रिप युनिट्स, अंडर व्होल्टेज रिलीझ, मोटर ऑपरेटर आणि बाह्य रोटरी हँडल्स समाविष्ट आहेत.

1) सहाय्यक संपर्क

सहाय्यक संपर्क मुख्यतः 400a 3p mccb संलग्न मोल्डेड केस स्विच उघडे आहे की बंद आहे हे सूचित करण्यासाठी वापरले जातात, परंतु ट्रिपमध्ये चूक झाली असल्यास ते दर्शवत नाहीत. ते कंट्रोल सर्किटशी जोडलेले आहेत. मोल्डेड केस सर्किट ब्रेकर्ससाठी, 400A आणि त्यावरील फ्रेम आकार, साधारणपणे दोन उघडे आणि दोन सामान्यपणे बंद संपर्कांचे कॉन्फिगरेशन सुमारे 6A च्या थर्मल करंटसह उपलब्ध आहेत. 100A चे फ्रेम आकार सामान्यत: सिंगल ब्रेक चेंजओव्हर संपर्क वापरते, तर 225A आणि 250A आणि सुमारे 3A च्या पारंपारिक थर्मल करंटसह ब्रिज कॉन्टॅक्ट स्ट्रक्चर स्वीकारण्यासाठी.

2) अलार्म संपर्क

ओव्हरलोड, शॉर्ट सर्किट किंवा कमी व्होल्टेज यांसारख्या दोषांमुळे 400a 3p mccb संलग्न मोल्डेड केस स्विच ट्रिप आपोआप सिग्नल करण्यासाठी अलार्म संपर्क डिझाइन केलेले आहेत. त्यांचा ऑपरेटिंग करंट सामान्यतः AC 380V 0.3A वर किंवा DC 220V 0.15A वर असतो, परंतु तो सहसा 1A पेक्षा जास्त नसतो. तथापि, थर्मल प्रवाह सामान्यत: 1 ते 2.5A च्या श्रेणीमध्ये येतो.

3) शंट ट्रिप युनिट

शंट ट्रिप युनिट 400a 3p mccb संलग्न मोल्डेड केस स्विच दूरस्थपणे उघडण्याची परवानगी देते. त्याचे ऑपरेटिंग व्होल्टेज मुख्य सर्किट व्होल्टेजपेक्षा स्वतंत्र असू शकते. हे कमी वेळेच्या कर्तव्यासाठी आहे आणि कॉइलला ऊर्जा देणारा वेळ साधारणपणे एका सेकंदापेक्षा जास्त नसावा, अन्यथा कॉइल खराब होऊ शकते.

कॉइल बर्नआउट टाळण्यासाठी, एक मायक्रोस्विच शंट ट्रिप कॉइलसह मालिकेत जोडलेला आहे. जेव्हा कॉइल ऊर्जावान होते, तेव्हा आर्मेचर आकर्षित होते, ज्यामुळे मायक्रोस्विच सामान्यपणे बंद असलेल्या सामान्यपणे उघडलेल्या स्थितीत बदलतो. हे कंट्रोल सर्किटमध्ये व्यत्यय आणते, म्हणून पुश बटण दाबून ठेवले तरीही, कॉइल ऊर्जावान राहणार नाही. हे डिझाइन कॉइलला ओव्हरहाटिंगपासून प्रभावीपणे संरक्षित करते. एकदा 400a 3p mccb संलग्न मोल्डेड केस स्विच रीसेट आणि पुन्हा बंद झाल्यावर, मायक्रोस्विच त्याच्या सामान्यपणे बंद स्थितीत परत येतो. शंट ट्रिप युनिट्स विविध ऍप्लिकेशन्ससाठी विविध कंट्रोल व्होल्टेज आणि फ्रिक्वेन्सीमध्ये उपलब्ध आहेत.

४) व्होल्टेज रिलीझ अंतर्गत

कमी व्होल्टेज परिस्थितीपासून सर्किट्स आणि पॉवर उपकरणांचे संरक्षण करण्यासाठी अंडर व्होल्टेज रिलीझचा वापर केला जातो. त्याची कॉइल मोल्डेड केस सर्किट ब्रेकरच्या पुरवठा बाजूशी जोडलेली असते आणि जेव्हा कॉइल ऊर्जावान असते तेव्हाच ब्रेकर बंद करता येतो. व्होल्टेज खूप कमी असल्यास, 400a 3p mccb संलग्न मोल्डेड केस स्विच बंद करता येणार नाही. सिस्टम व्होल्टेज अंडर व्होल्टेज रिलीझच्या रेट केलेल्या व्होल्टेजशी जुळत असल्याची खात्री करणे महत्त्वाचे आहे. ऑपरेटिंग रेंज सामान्यत: रेट केलेल्या व्होल्टेजच्या 70% आणि 35% च्या दरम्यान असते. ही उपकरणे विविध अनुप्रयोगांसाठी भिन्न व्होल्टेज रेटिंग आणि फ्रिक्वेन्सीमध्ये देखील उपलब्ध आहेत.

5) मोटर ऑपरेटर यंत्रणा

मोटर ऑपरेटरचा वापर सर्किट ब्रेकर्सच्या स्वयंचलित आणि रिमोट बंद आणि उघडण्यासाठी केला जातो. दोन मुख्य प्रकार आहेत, जे मोटर चालित आणि इलेक्ट्रोमॅग्नेटिक आहेत. मोल्डेड केस सर्किट ब्रेकर MCCB साठी मोटर चालित यंत्रणा सामान्यतः 400A आणि त्याहून अधिक फ्रेम आकाराच्या MCCB साठी वापरली जाते, तर इलेक्ट्रोमॅग्नेटिक ऑपरेटर्स 225A आणि त्यापेक्षा कमी रेट केलेल्या MCCB साठी अधिक योग्य आहेत.
