Air सर्किट ब्रेकर (ACB)औद्योगिक, व्यावसायिक आणि पायाभूत वीज वितरण प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाणारे एक गंभीर कमी-व्होल्टेज संरक्षण साधन आहे. एअर सर्किट ब्रेकर एसीबी म्हणजे काय, ते कसे कार्य करते, त्याची रचना, प्रकार, तांत्रिक मापदंड, स्थापना मार्गदर्शक तत्त्वे, हे सर्वसमावेशक मार्गदर्शक स्पष्ट करते. इतर सर्किट ब्रेकरशी तुलना करा आणि तुमच्या अर्जासाठी योग्य ACB कसा निवडावा. तुम्ही इलेक्ट्रिकल इंजिनिअर, प्रोक्योरमेंट मॅनेजर किंवा सिस्टम इंटिग्रेटर असाल तरीही, हा लेख तुम्हाला विश्वसनीय आणि सुरक्षित वीज वितरणासाठी एअर सर्किट ब्रेकर ACB सोल्यूशन्स का आवश्यक आहेत हे समजण्यास मदत करेल.

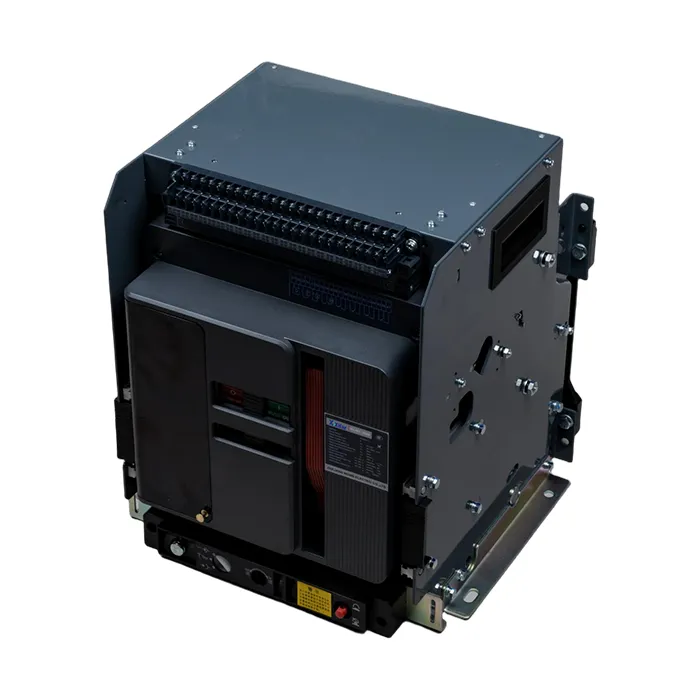

अएअर सर्किट ब्रेकर (ACB)हे एक लो-व्होल्टेज सर्किट संरक्षण उपकरण आहे जे चाप विझवण्याचे माध्यम म्हणून हवेचा वापर करते. हे ओव्हरलोड्स, शॉर्ट सर्किट्स आणि ग्राउंड फॉल्ट्सपासून इलेक्ट्रिकल सर्किट्सचे संरक्षण करण्यासाठी डिझाइन केलेले आहे.
ACBs सामान्यत: 690V पर्यंत रेट केलेल्या वीज वितरण प्रणालींमध्ये आणि 630A ते 6300A पर्यंतच्या वर्तमान रेटिंगमध्ये वापरले जातात. ते सामान्यतः मुख्य वितरण बोर्ड, जनरेटर पॅनेल आणि औद्योगिक नियंत्रण प्रणालींमध्ये स्थापित केले जातात.
आधुनिक एसीबी, जसे की द्वारे उत्पादितझीफा, आंतरराष्ट्रीय मानकांची पूर्तता करण्यासाठी आणि मागणी असलेल्या वातावरणात विश्वसनीय उर्जा संरक्षण सुनिश्चित करण्यासाठी डिझाइन केलेले आहे.
एअर सर्किट ब्रेकरचे कार्य तत्त्व वायुमंडलीय दाबाने हवेतील आर्क व्यत्ययावर आधारित आहे.
आर्क च्युट डिझाईन जलद चाप विलोपन सुनिश्चित करण्यासाठी आणि संपर्कांना होणारे नुकसान कमी करण्यासाठी महत्त्वपूर्ण आहे.
| घटक | कार्य |
|---|---|
| मुख्य संपर्क | लोड चालू ठेवा आणि फॉल्ट दरम्यान उघडा |
| चाप चुटे | व्यत्यय दरम्यान चाप विझवते |
| ट्रिप युनिट | ओव्हरलोड आणि शॉर्ट सर्किट शोधते |
| ऑपरेटिंग यंत्रणा | उघडण्याची आणि बंद करण्याची क्रिया नियंत्रित करते |
| सहाय्यक संपर्क | स्थिती संकेत प्रदान करा |
प्रगत ACB मॉडेल्समध्ये इंटेलिजेंट प्रोटेक्शन मॉड्युल्स, कम्युनिकेशन इंटरफेस आणि डिजिटल मॉनिटरिंग सिस्टीम समाविष्ट असू शकतात.
| पॅरामीटर | ठराविक श्रेणी |
|---|---|
| रेट केलेले वर्तमान (मध्ये) | 630A - 6300A |
| रेट केलेले व्होल्टेज (Ue) | 400V - 690V |
| ब्रेकिंग क्षमता (ICU) | 100kA पर्यंत |
| खांब | 3P / 4P |
| वैशिष्ट्य | एसीबी | MCCB |
|---|---|---|
| वर्तमान रेटिंग | 6300A पर्यंत | 1600A पर्यंत |
| अर्ज | मुख्य वितरण | शाखा सर्किट्स |
| देखभाल | सेवायोग्य | मर्यादित |
झीफाविश्वसनीयता, सुरक्षितता आणि बुद्धिमान नियंत्रणासाठी डिझाइन केलेले उच्च-गुणवत्तेचे एअर सर्किट ब्रेकर ACB समाधान प्रदान करते.
हे ओव्हरलोड, शॉर्ट सर्किट आणि फॉल्ट परिस्थितींपासून इलेक्ट्रिकल सर्किट्सचे संरक्षण करते.
मुख्यतः कमी-व्होल्टेज मुख्य वितरण प्रणालींमध्ये.
ACB चाप विझवण्यासाठी हवा वापरते, तर VCB व्हॅक्यूम वापरते.
वार्षिक किंवा निर्मात्याच्या मार्गदर्शक तत्त्वांनुसार नियमित तपासणीची शिफारस केली जाते.
एअर सर्किट ब्रेकर ACB आधुनिक वीज वितरण नेटवर्कमध्ये विद्युत सुरक्षा आणि प्रणालीची विश्वासार्हता सुनिश्चित करण्यात महत्त्वाची भूमिका बजावते. सारख्या विश्वसनीय उत्पादकाकडून उच्च-कार्यक्षमता असलेले ACB निवडणेझीफादीर्घकालीन संरक्षण, ऑपरेशनल कार्यक्षमता आणि जागतिक मानकांचे पालन सुनिश्चित करते.
तुम्ही तुमच्या अर्जाच्या गरजेनुसार बनवलेले विश्वसनीय आणि उच्च दर्जाचे एअर सर्किट ब्रेकर एसीबी सोल्यूशन्स शोधत असाल तर,आमच्याशी संपर्क साधाव्यावसायिक समर्थन आणि स्पर्धात्मक किंमतीसाठी आज.
