A व्हॅक्यूम सर्किट ब्रेकर (VCB)मध्यम-व्होल्टेज पॉवर सिस्टममध्ये सर्वात विश्वासार्ह आणि मोठ्या प्रमाणावर वापरल्या जाणाऱ्या स्विचिंग उपकरणांपैकी एक आहे. व्हॅक्यूमचा चाप-विझवण्याचे माध्यम म्हणून वापर करून, VCBs उत्कृष्ट इन्सुलेशन कार्यप्रदर्शन, दीर्घ सेवा आयुष्य, किमान देखभाल, आणि उत्कृष्ट पर्यावरणीय अनुकूलता.
या सखोल मार्गदर्शकामध्ये, आम्ही स्पष्ट करूव्हॅक्यूम सर्किट ब्रेकर काय आहे, ते कसे कार्य करते, त्याचेप्रमुख घटक, इतर सर्किट ब्रेकर्सपेक्षा फायदे, आणिठराविक अनुप्रयोग. हा लेख अभियंत्यांना मदत करण्यासाठी डिझाइन केला आहे, आधुनिक इलेक्ट्रिकल नेटवर्क्समध्ये VCBs ही पसंतीची निवड का बनली आहे हे EPC कॉन्ट्रॅक्टर्स आणि पॉवर सिस्टमचे निर्णय घेणारे स्पष्टपणे समजतात.

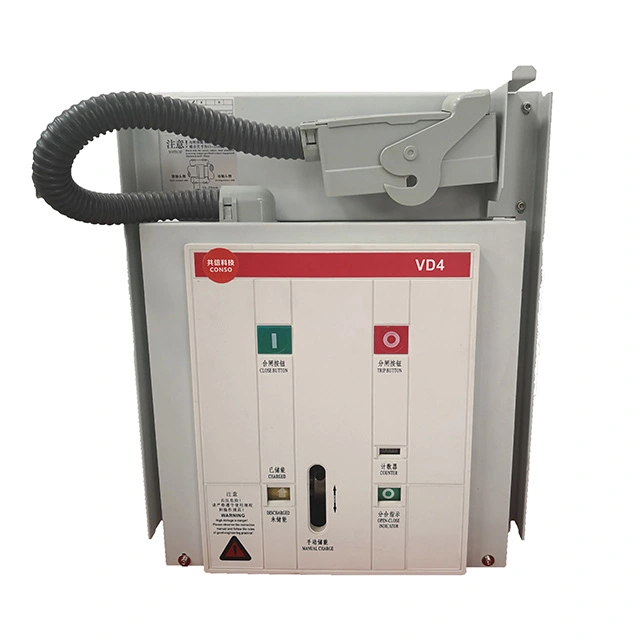

A व्हॅक्यूम सर्किट ब्रेकर (VCB)इलेक्ट्रिकल सर्किट्सला व्यत्यय आणून संरक्षित करण्यासाठी डिझाइन केलेले एक प्रकारचे इलेक्ट्रिकल स्विचगियर आहे सामान्य आणि दोष परिस्थितीत वर्तमान प्रवाह. तेल किंवा वायू सर्किट ब्रेकर्सच्या विपरीत, VCB वापरते aउच्च व्हॅक्यूम वातावरणचाप-शमन माध्यम म्हणून.
जेव्हा ब्रेकरच्या आतील संपर्क वेगळे होतात, तेव्हा निर्माण होणारा विद्युत चाप ionizable च्या अनुपस्थितीमुळे व्हॅक्यूममध्ये त्वरीत विझतो. कण हे व्हॅक्यूम सर्किट ब्रेकर्स मध्यम-व्होल्टेज श्रेणींसाठी अत्यंत कार्यक्षम आणि सुरक्षित बनवते, विशेषत:3.3 kV ते 36 kV.
व्हॅक्यूम सर्किट ब्रेकरचे कार्य तत्त्व यावर आधारित आहेव्हॅक्यूममध्ये डायलेक्ट्रिक ताकदीची जलद पुनर्प्राप्ती. जेव्हा एखादी चूक होते, तेव्हा ब्रेकर यंत्रणा सीलबंद व्हॅक्यूम इंटरप्टरमधील संपर्क वेगळे करते.
हे कार्यक्षम चाप विलोपन हे व्हॅक्यूम सर्किट ब्रेकर्सचे कारण आहेउच्च ब्रेकिंग क्षमताआणिदीर्घ विद्युत सहनशक्ती.
| घटक | कार्य |
|---|---|
| व्हॅक्यूम इंटरप्टर | चाप विझवतो आणि विद्युत प्रवाहात व्यत्यय आणतो |
| स्थिर आणि हलणारे संपर्क | विद्युत प्रवाह चालवणे आणि व्यत्यय आणणे |
| ऑपरेटिंग यंत्रणा | संपर्क उघडण्यासाठी आणि बंद करण्यासाठी यांत्रिक ऊर्जा प्रदान करते |
| इन्सुलेट एन्क्लोजर | विद्युत अलगाव आणि सुरक्षितता सुनिश्चित करते |
| नियंत्रण सर्किट | ट्रिपिंग, क्लोजिंग आणि प्रोटेक्शन लॉजिक व्यवस्थापित करते |
पारंपारिक तंत्रज्ञानाच्या तुलनेत, व्हॅक्यूम सर्किट ब्रेकर्स कार्यक्षमतेसाठी संतुलित उपाय देतात, टिकाऊपणा आणि जीवनचक्र खर्च.
| वैशिष्ट्य | VCB | SF₆ CB | तेल CB |
|---|---|---|---|
| आर्क मध्यम | व्हॅक्यूम | SF₆ गॅस | तेल |
| देखभाल | खूप कमी | मध्यम | उच्च |
| पर्यावरणीय प्रभाव | इको-फ्रेंडली | उच्च (हरितगृह वायू) | प्रदूषणाचा धोका |
| ठराविक व्होल्टेज | 36 केव्ही पर्यंत | 800 केव्ही पर्यंत | 33 केव्ही पर्यंत |
व्हॅक्यूम सर्किट ब्रेकर मोठ्या प्रमाणावर वापरले जातात:
उत्पादकांना आवडतेXiFaभेटण्यासाठी डिझाइन केलेले व्हॅक्यूम सर्किट ब्रेकर सोल्यूशन्स प्रदान करा आंतरराष्ट्रीय मानके आणि विविध अनुप्रयोग आवश्यकता.
VCB निवडताना, खालील घटकांचा विचार करा:
व्हॅक्यूम सर्किट ब्रेकर्सचा सर्वात मोठा फायदा म्हणजे त्यांचाकमी देखभाल मागणी. बदलण्यासाठी कोणतेही तेल किंवा वायू नसल्यामुळे, नियमित तपासणी मुख्यत्वे यांत्रिक भाग आणि नियंत्रण सर्किटवर लक्ष केंद्रित करतात.
सामान्य ऑपरेटिंग परिस्थितीत, VCB चे सेवा जीवन प्राप्त करू शकते20-30 वर्षे.
व्हॅक्यूम उत्कृष्ट डायलेक्ट्रिक सामर्थ्य आणि जलद चाप विलोपन प्रदान करते, सुरक्षित आणि विश्वासार्ह व्यत्यय सुनिश्चित करते.
होय. VCBs तेल किंवा SF₆ गॅस वापरत नाहीत, ज्यामुळे ते सर्वात इको-फ्रेंडली सर्किट ब्रेकर तंत्रज्ञान बनतात.
व्हॅक्यूम सर्किट ब्रेकर्स प्रामुख्याने 36 केव्ही पर्यंतच्या मध्यम-व्होल्टेज सिस्टममध्ये वापरले जातात.
सामान्यतः, VCB ला किमान देखभाल आवश्यक असते, दर काही वर्षांनी नियमित तपासणी केली जाते.
तुम्ही विश्वासार्ह, कार्यक्षम आणि पर्यावरणाच्या दृष्टीने जबाबदार व्हॅक्यूम सर्किट ब्रेकर सोल्यूशन्स शोधत असाल तर,XiFaआधुनिक पॉवर सिस्टीमसाठी तयार केलेल्या उत्पादनांची विस्तृत श्रेणी ऑफर करते. मोकळ्या मनानेआमच्याशी संपर्क साधातुमच्या प्रकल्पासाठी तज्ञांचे समर्थन, तांत्रिक मार्गदर्शन आणि सानुकूलित उपाय मिळवण्यासाठी.
