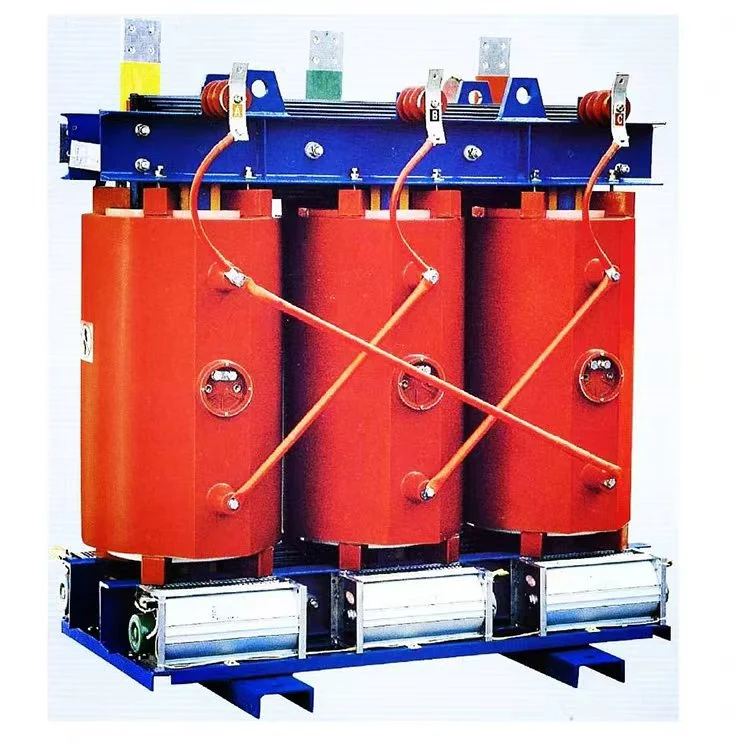

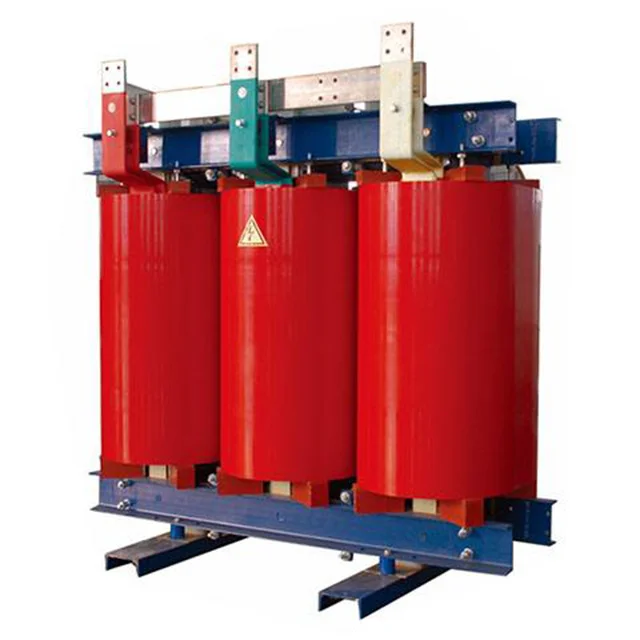

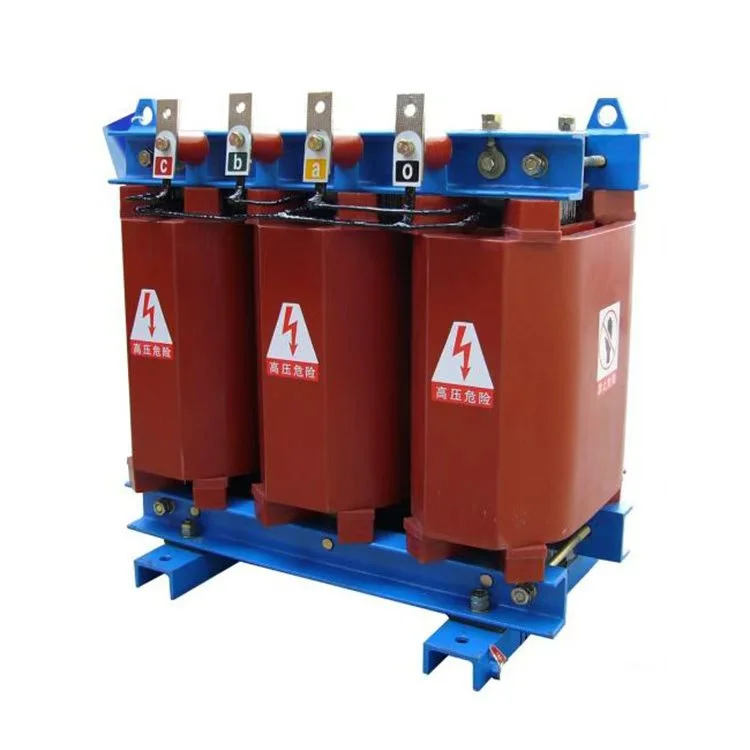

500kva 11kv ड्राय प्रकार Nltc वितरण ट्रान्सफॉर्मर

वाढत्या जागतिक विजेच्या मागणीच्या पार्श्वभूमीवर, 500kva 11kv ड्राय टाईप nltc वितरण ट्रान्सफॉर्मर ग्रामीण पॉवर ग्रिड, उद्योग, वाणिज्य, नवीन ऊर्जा आणि सार्वजनिक सुविधा यासारख्या क्षेत्रांमध्ये मोठ्या प्रमाणावर वापरले जातात. त्यांची उच्च विश्वासार्हता जगभरातील 50 पेक्षा जास्त देश आणि प्रदेशांमध्ये ऑपरेशनद्वारे प्रमाणित केली गेली आहे. ते टांझानिया, झिम्बाब्वे, घाना, दक्षिण आफ्रिका, केनिया, झांबिया आणि इतरांसह देश आणि प्रदेशांना विकले गेले आहेत.

500kva 11kv ड्राय प्रकार nltc वितरण ट्रान्सफॉर्मरची संरचनात्मक वैशिष्ट्ये:

कॉइल्स: कॉइल्स कॉपर कंडक्टरसह जखमेच्या असतात, एकतर वायर जखमेच्या किंवा फॉइलच्या जखमेच्या, फायबरग्लासने मजबूत केल्या जातात आणि व्हॅक्यूम ड्रायिंग आणि डीगॅसिंग प्रक्रियेचा वापर करून फिलरशिवाय पूर्णपणे इपॉक्सी रेजिनने कास्ट केल्या जातात. यामुळे उच्च यांत्रिक शक्ती, मजबूत शॉर्ट सर्किट सहन करण्याची क्षमता आणि उत्कृष्ट आवेग प्रतिरोधकता प्राप्त होते.

उच्च व्होल्टेज विंडिंग्ज: स्टार्ट आणि एंड टर्मिनल्स, तसेच इंटरमीडिएट टॅपिंग लीड्स, तांब्याच्या नटांनी एम्बेड केलेले आहेत. ही रचना चांगली कडकपणा प्रदान करते, सहज टॅप बदलण्याची सुविधा देते आणि एक नीटनेटके आणि सौंदर्यदृष्ट्या आनंददायक देखावा सुनिश्चित करते.

कोर: कोअर उच्च दर्जाच्या धान्याभिमुख कोल्ड रोल्ड सिलिकॉन स्टील शीटचा वापर करून 45 अंश पूर्ण मायटर केलेल्या मल्टी-स्टेप लॅप जॉइंट्ससह एकत्र केला जातो. 500kva 11kv ड्राय टाईप एनएलटीसी डिस्ट्रिब्युशन ट्रान्सफॉर्मरच्या पृष्ठभागावर इन्सुलेटिंग रेझिन लेयर आहे, ज्यामुळे ओलावा प्रतिरोध, गंज प्रतिबंध आणि आवाज कमी होतो.

क्लॅम्पिंग सिस्टम: कॉइल सतत कॉम्प्रेशनमध्ये ठेवण्यासाठी कोर, क्लॅम्पिंग फिक्स्चर आणि कॉइलमध्ये लवचिक घटक वापरले जातात, ज्यामुळे आवाज पातळी कमी होते.

कूलिंग डिझाइन: 500kva 11kv ड्राय टाईप nltc वितरण ट्रान्सफॉर्मर नैसर्गिक कूलिंग (AN) साठी डिझाइन केलेले आहे. अनुदैर्ध्य वायुवीजन नलिका पूर्णतः कास्ट केलेल्या उच्च व्होल्टेज आणि कमी व्होल्टेज विंडिंग्जच्या कॉइलच्या भिंतींच्या आत प्रीफॉर्म केलेले असतात. फोर्स्ड एअर कूलिंग AF उपकरणे कूलिंग फॅन्स पर्याय म्हणून स्थापित केले जाऊ शकतात. सक्तीने एअर कूलिंगसह, 500kVA आणि त्याहून कमी रेटिंगसाठी रेट आउटपुट क्षमता 50%.40% ने वाढवता येते.

तापमान निरीक्षण: 500kva 11kv ड्राय प्रकार nltc वितरण ट्रान्सफॉर्मर BWDK मालिका तापमान नियंत्रकाने सुसज्ज आहे. प्लॅटिनम रेझिस्टन्स सेन्सर्स Pt100 कमी व्होल्टेज कॉइल्सच्या वरच्या बाजूला प्री एम्बेडेड होलमध्ये ठेवलेले असतात जे वळणाच्या तापमान वाढीवर लक्ष ठेवतात. कंट्रोलर आपोआप कूलिंग फॅन्स सुरू करतो किंवा थांबवतो आणि फॉल्ट अलार्म, ओव्हर टेम्परेचर अलार्म आणि ओव्हर टेम्परेचर ट्रिप यांसारखी फंक्शन्स पुरवतो. ही वैशिष्ट्ये कोरड्या प्रकारच्या ट्रान्सफॉर्मरसाठी विश्वसनीय ओव्हरलोड संरक्षण देतात, ज्यामुळे त्याची ऑपरेशनल सुरक्षितता वाढते.

उत्पादन पॅरामीटर्स:

उत्पादन उपकरणे

अर्ध-तयार उत्पादन

संरक्षण संलग्नक IP21

ट्रान्सफॉर्मर कोर

ट्रान्सफॉर्मर विंडिंग

चाचणी केंद्र

वळण कार्यशाळा
