63a 3p मोल्डेड केस सर्किट ब्रेकरच्या आत, एक संवेदन घटक सर्किटमधून वाहणाऱ्या विद्युत् प्रवाहाचे निरीक्षण करतो. जेव्हा विद्युत् प्रवाह पूर्वनिर्धारित पातळीपेक्षा वर जातो, तेव्हा ते चुंबकीय शक्ती निर्माण करते जे ट्रिपिंग यंत्रणा कार्यान्वित करते. यामुळे इलेक्ट्रोमॅग्नेटिक क्रियेच्या तत्त्वावर आधारित संपर्क त्वरीत उघडतात आणि सर्किट खंडित होतात.
ओव्हरलोड परिस्थितीत, 63a 3p मोल्डेड केस सर्किट ब्रेकरचे थर्मल एलिमेंट गरम होते. तापमान वाढल्याने द्विधातूची पट्टी वाकते, ज्यामुळे ट्रिप यंत्रणा सोडली जाते आणि मुख्य सर्किट डिस्कनेक्ट होते. हे जास्त गरम होण्यापासून प्रतिबंधित करते आणि दीर्घकाळ ओव्हर करंटमुळे आग लागण्याचा धोका कमी करते.
जेव्हा पुरवठा व्होल्टेज एका विशिष्ट पातळीपेक्षा खाली येतो तेव्हा अंडरव्होल्टेज रिलीझमधील आर्मेचर बाहेर पडतो, ट्रिप यंत्रणा ट्रिगर करते आणि सर्किट उघडते. या व्यतिरिक्त, शंट ट्रिप उपकरण ऊर्जावान झाल्यावर, त्याचे आर्मेचर आत खेचते आणि मुख्य सर्किट डिस्कनेक्ट करून समान ट्रिपिंग यंत्रणा सक्रिय करते.
शॉर्ट सर्किट झाल्यास, वर्तमान खूप उच्च मूल्यापर्यंत वेगाने वाढते. 63a 3p मोल्डेड केस सर्किट ब्रेकर जवळजवळ तात्काळ प्रतिसाद देतो, जे गंभीर विद्युत तणावापासून उपकरणांचे संरक्षण करण्यासाठी सर्किट उघडते.
काही कालावधीसाठी लोड करंट रेट केलेल्या मूल्यापेक्षा जास्त असल्यास, 63a 3p मोल्डेड केस सर्किट ब्रेकर आपोआप ट्रिप होईल. हे ओव्हरहाटिंग आणि वायरिंग आणि जोडलेल्या उपकरणांचे नुकसान टाळण्यास मदत करते.
जेव्हा जेव्हा एखादा दोष आढळतो, तेव्हा 63a 3p मोल्डेड केस सर्किट ब्रेकर मॅन्युअल हस्तक्षेपाशिवाय वीज पुरवठा खंडित करू शकतो. शिवाय, इलेक्ट्रिकल सिस्टीममधील उपकरणे आणि कर्मचारी या दोहोंचे रक्षण करण्यात फंक्शन महत्त्वाची भूमिका बजावते.
|
रेट केलेले फ्रेम वर्तमान |
63 |
|
रेट केलेले कार्यरत वर्तमान |
10 अ; 16 अ; 20 ए; 25 अ; 32 अ; 40 ए; 50 ए; ६३ अ |
|
ध्रुवांची संख्या |
3 पी; 3 ध्रुव |
|
वारंवारता |
50 Hz किंवा 60 Hz |
|
अंतिम शॉर्ट सर्किट ब्रेकिंग क्षमता |
25 kA / 35 kA |
|
सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता |
15 kA/ 21 kA |
|
रेट केलेले कार्यरत व्होल्टेज |
400 व्ही; 415 व्ही; 690 व्ही; ८०० व्ही |
|
रेटेड इन्सुलेशन व्होल्टेज |
800 V; 1000 व्ही |
|
यांत्रिक सेवा जीवन |
20000 वेळा |
|
विद्युत सेवा जीवन |
3000 वेळा |
फॉल्ट व्यत्यय क्षमतेमध्ये स्पष्ट फरक आहे. 63a 3p मोल्डेड केस सर्किट ब्रेकर्स सामान्यत: 400V वर सुमारे 36kA ते 120kA ची अंतिम ब्रेकिंग क्षमता देतात, तर 63a 3p लघु सर्किट ब्रेकर्सना सामान्यतः 6kA ते 10kA च्या श्रेणीमध्ये रेट केले जाते.
63a 3p MCCB सह, ओव्हरलोड आणि शॉर्ट सर्किट संरक्षण स्वतंत्रपणे सेट केले जाऊ शकते आणि ट्रिप मूल्ये व्यक्तिचलितपणे समायोजित केली जाऊ शकतात. इलेक्ट्रॉनिक ट्रिप युनिट्स मल्टीस्टेज संरक्षण देखील देऊ शकतात. याउलट, 63a 3p MCB मध्ये निश्चित संरक्षण वैशिष्ट्ये आहेत, जी मानक B, C, किंवा D वक्रांसह एकत्रित थर्मल चुंबकीय यंत्रणा वापरतात जी समायोजित केली जाऊ शकत नाहीत.

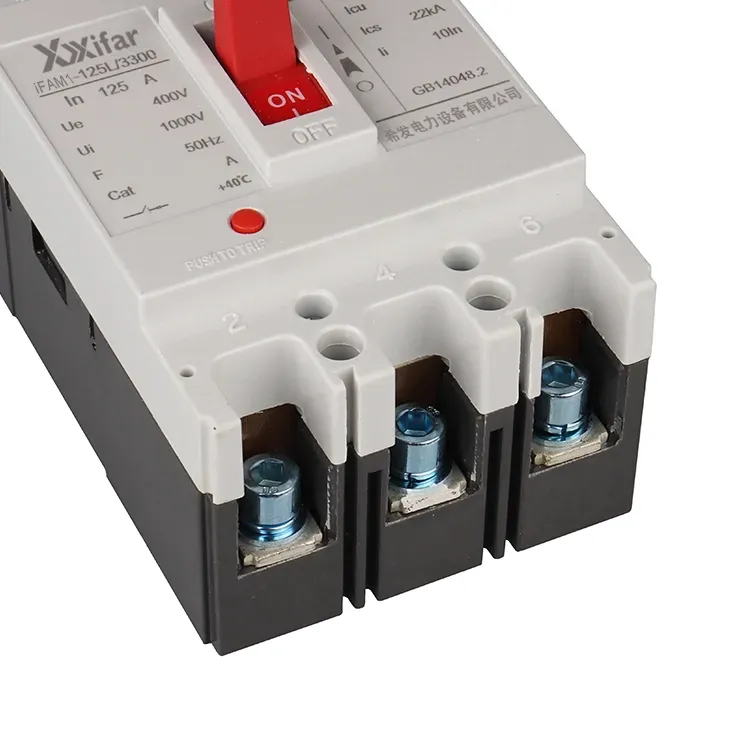

63a 3p मोल्डेड केस सर्किट ब्रेकर्स अधिक सुरक्षित कनेक्शनची खात्री करण्यासाठी बोल्ट वापरून माउंट केले जातात. हे त्यांना उच्च वर्तमान ऍप्लिकेशन्स आणि कंपनासह वातावरणासाठी योग्य बनवते. 63a 3p MCBs, दुसरीकडे, मानक 35mm DIN रेलवर द्रुत स्थापनेसाठी डिझाइन केलेले आहेत, जे सोयीस्कर आहे परंतु कमी यांत्रिक मजबूती देते.
63a 3p MCCBs मोठ्या प्रमाणावर औद्योगिक वीज वितरण प्रणाली, मोटर संरक्षण आणि फीडर सर्किट्समध्ये दुय्यम किंवा तृतीय स्तरावर वापरले जातात. तथापि, 63A 3P MCBs मुख्यतः अंतिम वितरण सर्किट्ससाठी आहेत, जसे की निवासी किंवा व्यावसायिक प्रतिष्ठापनांमध्ये प्रकाश आणि सॉकेट आउटलेट्स.
