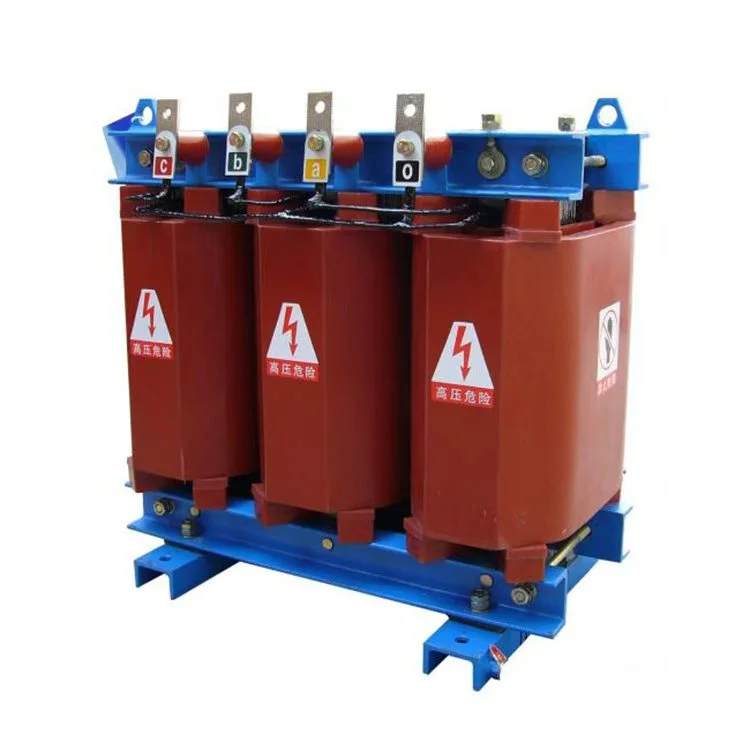

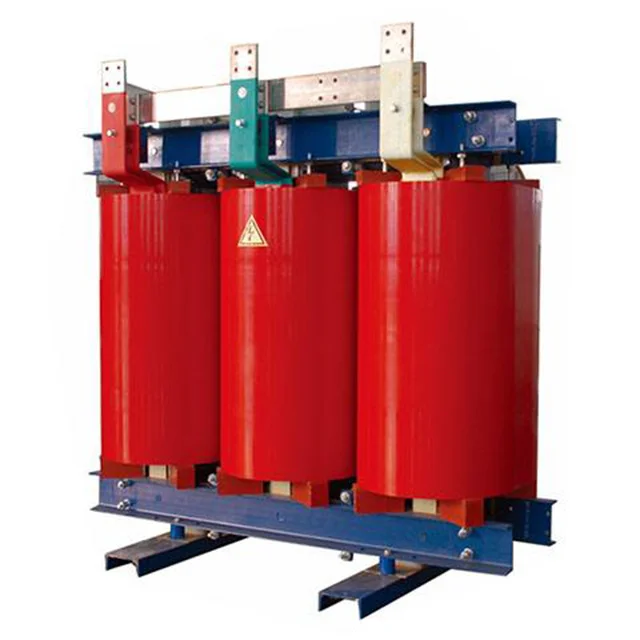

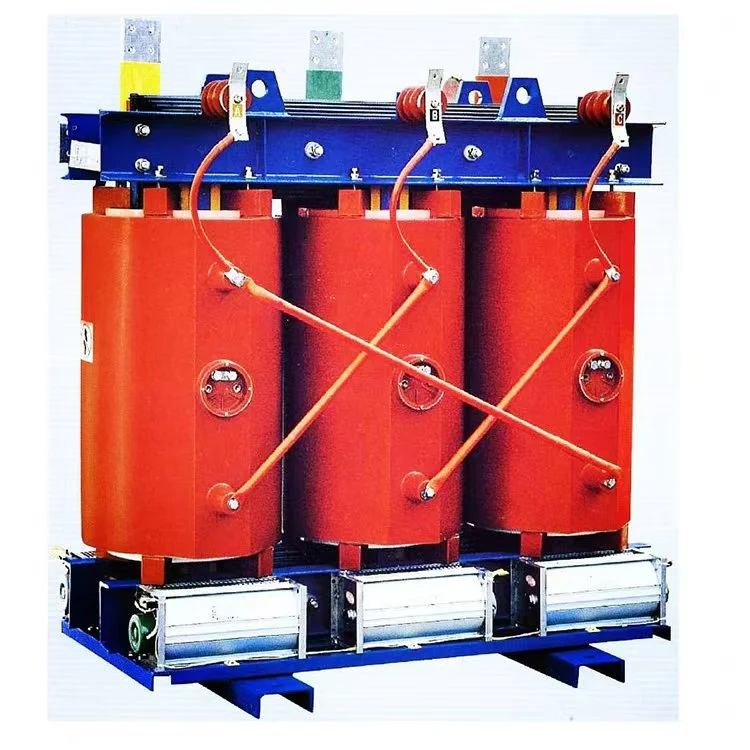

कॉपर 160 kVA 6.6kV 440V ड्राय टाईप स्टेप डाउन ट्रान्सफॉर्मरची वायरिंग पद्धत
ट्रान्सफॉर्मरचे इनपुट आणि आउटपुट टर्मिनल शॉर्ट सर्किट करा, नंतर शॉर्ट केलेले टर्मिनल आणि ग्राउंड वायर यांच्यातील इन्सुलेशन प्रतिकार तपासण्यासाठी मेगोहॅममीटर वापरा. 1000V megohmmeter वापरताना, प्रतिकार मूल्य 2 MΩ पेक्षा जास्त असावे.
इनपुट आणि आउटपुट पॉवर केबल्सच्या क्रॉस सेक्शनने सध्याच्या रेटिंग आवश्यकता पूर्ण केल्या पाहिजेत. वर्तमान घनता 2-2.5 A प्रति मिमी² वर कॉन्फिगर करण्याची शिफारस केली जाते.
ट्रान्सफॉर्मर टर्मिनल ब्लॉकवर बसबारच्या रंगांनुसार तीन फेज इनपुट आणि आउटपुट पॉवर वायर कनेक्ट करा: पिवळा ते फेज A, हिरवा ते फेज बी आणि लाल ते फेज सी. न्यूट्रल वायर कॉपर 160 kVA 6.6kV 440V ड्राय टाईप स्टेप डाउन ट्रान्सफॉर्मरच्या स्टेप डाउन टर्मिनल टर्मिनसला जोडलेली असावी. ग्राउंड वायर ट्रान्सफॉर्मरच्या संलग्नकाला जोडलेली असावी. इनपुट आणि आउटपुट वायरिंग योग्य असल्याची खात्री करण्यासाठी तपासा.
प्रथम तांबे 160 kVA 6.6kV 440V ड्राय टाईप स्टेप डाउन ट्रान्सफॉर्मर लोड नसलेल्या स्थितीत सक्रिय करा, इनपुट आणि आउटपुट व्होल्टेज आवश्यकता पूर्ण करतात की नाही ते पहा आणि मोजा. त्याच वेळी, युनिटच्या आत असामान्य आवाज, चाप, विचित्र वास इ. अशी कोणतीही असामान्य परिस्थिती तपासा. कोणतीही असामान्यता आढळल्यास, इनपुट वीज पुरवठा ताबडतोब खंडित करा.
लोड चाचणी पूर्ण झाल्यानंतर आणि सर्वकाही सामान्य झाल्यानंतर, लोड कनेक्ट केले जाऊ शकते.
|
नाव |
कॉपर 160 kVA 6.6kV 440V ड्राय टाईप स्टेप डाउन ट्रान्सफॉर्मर |
|
रेटेड क्षमता |
160kva |
|
प्राथमिक व्होल्टेज |
6.6KV |
|
दुय्यम व्होल्टेज |
0.4/0.415 kV |
|
इन्सुलेशन सामग्री |
कास्ट राळ |
|
वेक्टर गट |
Dyn11 Yyn0 |
|
नो-लोड लॉस (P0) |
ग्राहकाच्या गरजेवर आधारित |
|
लोड लॉस (Pk) @ 120°C |
ग्राहकाच्या गरजेवर आधारित |
|
प्रतिबाधा व्होल्टेज (यूके) |
६% |
|
इन्सुलेशन वर्ग |
क्लास एफ किंवा एच |
|
शीतकरण पद्धत |
ओनाफ ओनाफ |
|
आंशिक स्त्राव |
10pc पेक्षा कमी |
प्रश्न: हा ट्रान्सफॉर्मर 60 Hz ऑपरेशन हाताळू शकतो?
उ: होय. हे 50/60 Hz ड्युअल फ्रिक्वेन्सीसाठी डिझाइन केले जाऊ शकते. कृपया ऑर्डरवर आम्हाला कळवा.
प्रश्न: 160 kVA साठी तांबे किंवा ॲल्युमिनियम वाइंडिंग चांगले आहे का?
A: तांबे कमी तोटा आणि लहान आकाराचे पण जास्त खर्च देतात. ॲल्युमिनियम किफायतशीर आहे. आम्ही सतत उच्च भार चक्रांसाठी तांबेची शिफारस करतो.
प्रश्न: मानक डिझाइनसाठी कमाल उंची किती आहे?
A: समुद्रसपाटीपासून 1,000 मी. उच्च उंचीसाठी (उदा. 2,000 मी), डेरेटिंग लागू होते. आमच्या अभियंत्यांशी संपर्क साधा.
प्रश्न: लीड टाइम किती आहे?
A: मानक नॉन-कस्टम युनिट: 15-20 कार्य दिवस. सानुकूल टॅप्स/एनक्लोजरसह: 25-30 दिवस.
संरक्षण संलग्नक IP21
ट्रान्सफॉर्मर कोर
ट्रान्सफॉर्मर विंडिंग
