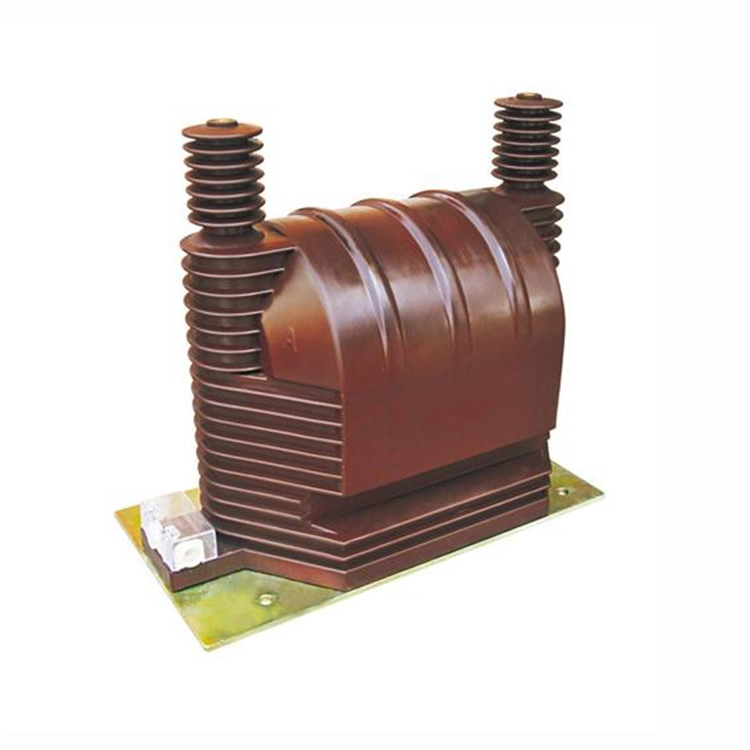

1. संरचनात्मकदृष्ट्या, 33kv उच्च व्होल्टेज सिंगल फेज संभाव्य ट्रान्सफॉर्मर लहान क्षमता आणि उच्च गुणोत्तर स्टेप डाउन पॉवर ट्रान्सफॉर्मर म्हणून ओळखला जाऊ शकतो. तथापि, पॉवर ट्रान्सफॉर्मरच्या विपरीत, aसंभाव्य ट्रान्सफॉर्मरलोड पुरवठ्यासाठी ऊर्जा हस्तांतरित करत नाही. त्याऐवजी, ते मोजमाप आणि संरक्षणावर महत्त्वपूर्ण भूमिका बजावते.
2. दुय्यम सर्किट हे मोजमाप साधने, संरक्षक रिले आणि स्वयंचलित उपकरणांशी जोडलेले आहे ज्यातील व्होल्टेज कॉइल्स अत्यंत उच्च आणि अनिवार्यपणे स्थिर प्रतिबाधा सादर करतात. परिणामी, दुय्यम प्रवाह कमीतकमी आहे, पॉवर ट्रान्सफॉर्मरच्या लोड नसलेल्या स्थितीप्रमाणे. 33kv उच्च व्होल्टेज सिंगल फेज संभाव्य ट्रान्सफॉर्मरचा वीज वापर अत्यंत कमी आहे, आणि दुय्यम व्होल्टेज व्यावहारिकपणे प्रेरित EMF प्रमाणेच राहते, जे स्थिर प्राथमिक व्होल्टेजद्वारे निर्धारित केले जाते. हे व्होल्टेज मापनासाठी आवश्यक अचूकता पातळी सुनिश्चित करते.
3. संभाव्य ट्रान्सफॉर्मरचे दुय्यम वळण कधीही शॉर्ट सर्किट केलेले नसावे. सामान्य ऑपरेशन अंतर्गत, 33kv उच्च व्होल्टेज सिंगल फेज संभाव्य ट्रान्सफॉर्मरचा भार एक उच्च प्रतिबाधा उपकरण आहे, परंतु शॉर्ट सर्किट झाल्यास, विंडिंगचा प्रतिबाधा हा एकमेव मर्यादित घटक आहे. यामुळे अत्याधिक उच्च शॉर्ट सर्किट करंट होऊ शकतो, ज्यामुळे चुकीचे मीटर रीडिंग, खोटे रिले ऑपरेशन किंवा पॉवर ट्रान्सफॉर्मरचे कायमचे नुकसान होऊ शकते.
4. दुय्यम वळण आणि शून्य अनुक्रम वळण या दोन्हींचे टर्मिनल ग्राउंड केलेले असणे आवश्यक आहे. ग्राउंडिंग नसल्यास, प्राथमिक प्रणालीवरील दोष या विंडिंग्सवर धोकादायकपणे उच्च व्होल्टेज निर्माण करू शकतात, ज्यामुळे कनेक्ट केलेली उपकरणे, रिले आणि कर्मचाऱ्यांच्या सुरक्षिततेसाठी गंभीर धोका निर्माण होतो.
| प्रकार | रेट केलेले व्होल्टेज प्रमाण (kV) | अचूकता वर्ग | अचूकता वर्ग आणि रेटेड आउटपुट cosΦ=0.8 | कमाल. आउटपुट (VA) | |||
| 0.2 | 0.5 | 1 | 3 | ||||
| JDZ9-35Q | 35/0.1 | ०.२ ०.५ १ ३ | 30 | 120 | 240 | 600 | 1200 |
| 35/0.1/0.1 | ०.२/०.२(०.५) | 30 | 30 | N/A | N/A | 600 | |
| ०.५/०.५ | N/A | 60 | |||||
प्रश्न: 33kv उच्च व्होल्टेज सिंगल फेज संभाव्य ट्रान्सफॉर्मरचे रेट केलेले ओझे काय आहे?
A: अर्जावर अवलंबून रेट केलेले ओझे साधारणपणे 25 VA ते 200 VA पर्यंत असते. हे ट्रान्सफॉर्मर ओव्हरलोड न करता उपकरणे आणि संरक्षण रिले मोजण्यासाठी स्थिर अचूकता सुनिश्चित करते.
प्रश्न: 33kv उच्च व्होल्टेज सिंगल फेज संभाव्य ट्रान्सफॉर्मर कसा ग्राउंड केला जातो?
A: संदर्भ क्षमता राखण्यासाठी आणि सुरक्षितता सुनिश्चित करण्यासाठी दुय्यम वळण सहसा एका टप्प्यावर ग्राउंड केले जाते. ते फ्लोटिंग व्होल्टेज टाळण्यास आणि इन्सुलेशन बिघाड होण्याचा धोका कमी करण्यास मदत करते.
प्रश्न: तीन फेज मापनासाठी सिंगल फेज पीटी जोडता येईल का?
A: नक्कीच. तीन फेज प्रणालीसाठी, तीन सिंगल फेज पीटी तारा किंवा ओपन डेल्टा व्यवस्थेमध्ये जोडल्या जाऊ शकतात, जे पूर्ण फेज ते फेज आणि फेज ते ग्राउंड व्होल्टेजचे निरीक्षण करणे आवश्यक आहे की नाही यावर अवलंबून असते.
