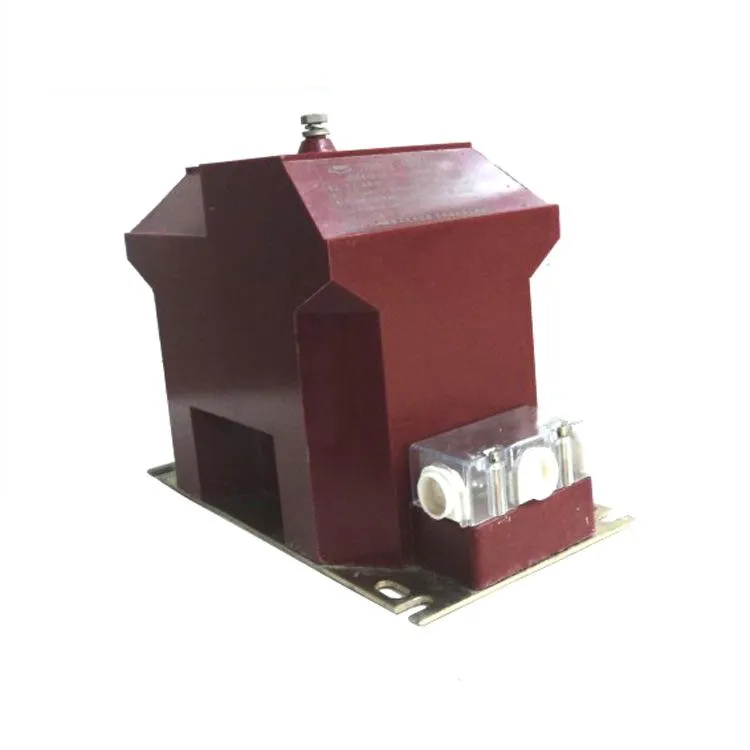

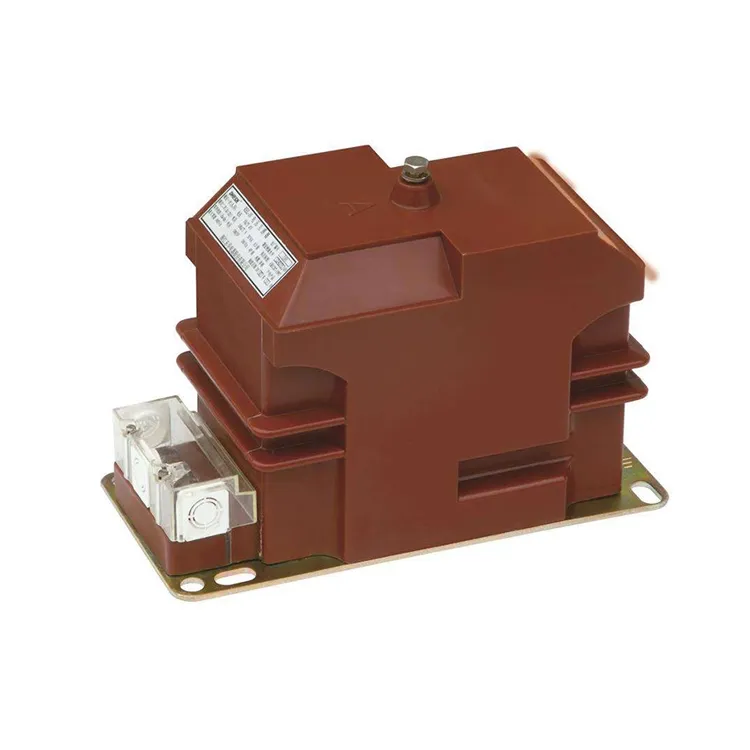

एक मध्यम व्होल्टेज राळ कास्ट संभाव्य ट्रान्सफॉर्मर, ज्याचे कार्य पॉवर वितरण ट्रान्सफॉर्मरसारखे आहे, व्होल्टेज रूपांतरित करण्यासाठी डिझाइन केलेले आहे. तथापि, पॉवर ट्रान्सफॉर्मर मुख्यतः विजेचे कार्यक्षम प्रसारण आणि वितरण सक्षम करण्यासाठी व्होल्टेज समायोजित करतात, विशेषत: kVA किंवा MVA मध्ये रेट केलेल्या क्षमतेसह, तर संभाव्य ट्रान्सफॉर्मर मोजमाप आणि संरक्षणाची भूमिका बजावतात. मध्यम व्होल्टेज रेझिन कास्ट संभाव्य ट्रान्सफॉर्मरचे मुख्य कार्य म्हणजे मीटरिंग उपकरणे आणि संरक्षणात्मक रिले यांना ऑपरेटिंग पॉवर पुरवठा करणे, लाइन व्होल्टेज, वीज आणि उर्जेच्या वापराचे अचूक निरीक्षण करणे. संभाव्य ट्रान्सफॉर्मर देखील उच्च मूल्याच्या मालमत्तेचे संरक्षण करण्यासाठी संरक्षण योजनांसाठी महत्त्वपूर्ण इनपुट प्रदान करतात जसे की ट्रान्समिशन लाइन्स, मोटर्स आणि पॉवर ट्रान्सफॉर्मर्स फॉल्ट परिस्थितीत. त्या कार्यांमुळे,संभाव्य ट्रान्सफॉर्मरतुलनेने लहान क्षमतेसह डिझाइन केलेले आहे, सामान्यत: काही VA ते अनेक डझन VA, आणि क्वचितच 1000 VA पेक्षा जास्त.
| प्रकार | रेट केलेले व्होल्टेज प्रमाण (kV) | अचूकता वर्ग | अचूकता वर्ग आणि रेटेड आउटपुट cosΦ=0.8 | कमाल. आउटपुट (VA) | |||
| 0.2 | 0.5 | 1 | ६(पी) | ||||
| JDZX10-3A | (३/√3)/(०.१/√3)/(०.१/३) | 0.2/6P 0.5/6P 1/6P | 15 | 30 | 60 | 50 | 200 |
| JDZX10-6A | (६/√3)/(०.१/√3)/(०.१/३) | ||||||
| JDZX10-10A | (१०/√3)/(०.१/√3)/(०.१/३) | ||||||
प्रश्न: स्विचगियरमध्ये मध्यम व्होल्टेज राळ कास्ट संभाव्य ट्रान्सफॉर्मरचे कार्य काय आहे?
A: संभाव्य ट्रान्सफॉर्मरचा वापर प्राथमिक सिस्टम व्होल्टेजला प्रमाणित कमी मूल्यापर्यंत खाली आणण्यासाठी केला जातो जो मोजमाप साधने, ऊर्जा मीटर आणि संरक्षणात्मक रिले यांना सुरक्षितपणे पुरवला जाऊ शकतो. मध्यम व्होल्टेज स्विचगियरमध्ये, अचूकता आणि ऑपरेटर सुरक्षा दोन्ही सुनिश्चित करण्यासाठी, रेजिन कास्ट संभाव्य ट्रान्सफॉर्मर प्राथमिक व्होल्टेज सिस्टम आणि दुय्यम व्होल्टेज कंट्रोल सर्किट्स दरम्यान गॅल्व्हॅनिक अलगाव प्रदान करतात.
प्रश्न: मध्यम व्होल्टेज संभाव्य ट्रान्सफॉर्मरसाठी राळ कास्ट तंत्रज्ञानाला प्राधान्य का दिले जाते?
उ: रेझिन कास्ट पीटी इपॉक्सी राळ एक इन्सुलेट आणि एन्कॅप्स्युलेटिंग सामग्री म्हणून वापरतात. हे तंत्रज्ञान इलेक्ट्रिकल इन्सुलेशन, उच्च यांत्रिक शक्ती, ओलावा आणि धूळ यांचा प्रतिकार आणि आंशिक डिस्चार्जपासून मजबूत संरक्षण प्रदान करते. परिणामी, रेजिन कास्ट पोटेशिअल ट्रान्सफॉर्मर विशेषतः इनडोअर स्विचगियर ऍप्लिकेशनसाठी योग्य आहेत जेथे कॉम्पॅक्ट डिझाइन आणि दीर्घ आयुष्यमान विश्वासार्हता महत्त्वपूर्ण आहे.
प्रश्न: मध्यम व्होल्टेज रेझिन कास्ट पीटीसाठी ठराविक व्होल्टेज रेटिंग काय आहेत?
A: मध्यम व्होल्टेज रेजिन कास्ट संभाव्य ट्रान्सफॉर्मर सामान्यतः 3.6 kV ते 36 kV पर्यंतच्या सिस्टीमसाठी डिझाइन केलेले असतात, जे स्विचगियर डिझाइनवर अवलंबून असतात. दुय्यम आउटपुट व्होल्टेज सामान्यतः 100 V किंवा 110 V वर प्रमाणित केले जाते, जे फेज ते फेज दरम्यानचे व्होल्टेज स्तर आहे, किंवा 100/√3 V किंवा 110/√3 V, जे IEC मानकांनुसार, फेज ते न्यूट्रल दरम्यानचे व्होल्टेज स्तर आहे.
