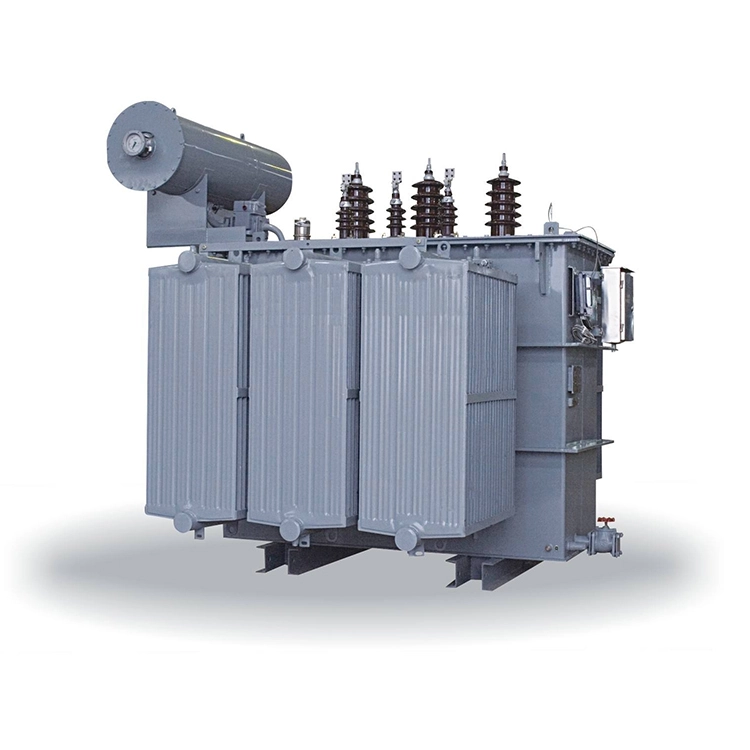

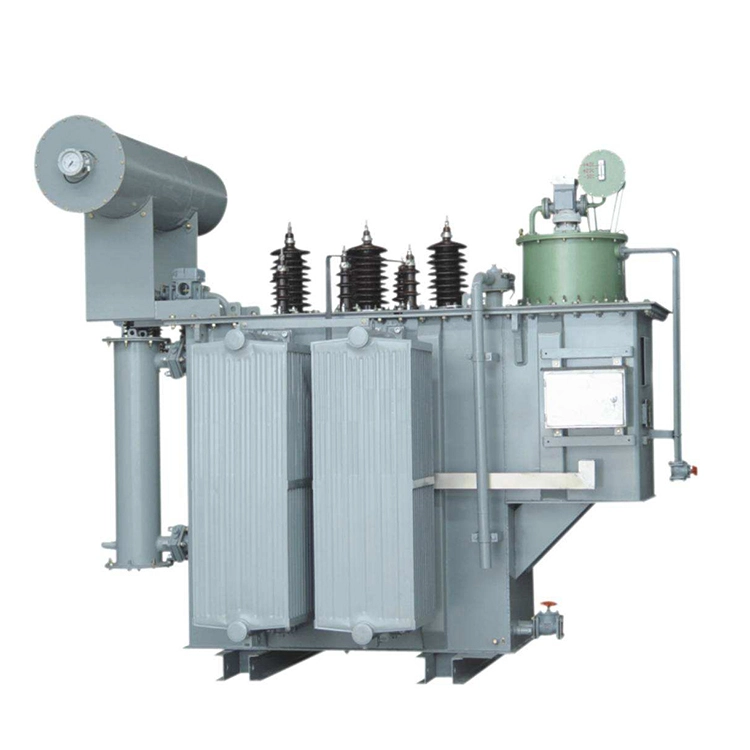

औद्योगिक आणि वीज वितरण अनुप्रयोगांच्या विस्तृत श्रेणीमध्ये, 5 एमव्हीए हर्मिटिकली ऑइल प्रकारचे पॉवर ट्रान्सफॉर्मर वीज ट्रांसमिशनमध्ये महत्त्वपूर्ण भूमिका बजावतात. त्यांच्या तांत्रिक वैशिष्ट्यांचा थेट प्रभाव विद्युत प्रणालींच्या स्थिरतेवर आणि कार्यक्षमतेवर होतो. पॉवर इन्फ्रास्ट्रक्चरचा अत्यावश्यक घटक म्हणून, 5mva हर्मिटिकली ऑइल टाईप पॉवर ट्रान्सफॉर्मर मागणी असलेल्या ऑपरेटिंग परिस्थितीत प्रभावीपणे कार्य करण्यासाठी डिझाइन केलेले आहेत.
5mva हर्मिटिकली ऑइल इमर्स्ड पॉवर ट्रान्सफॉर्मरच्या परिभाषित वैशिष्ट्यांपैकी एक म्हणजे कूलिंग आणि इन्सुलेशन या दोन्ही हेतूंसाठी इन्सुलेट ऑइलचा वापर. हे डिझाइन सतत सेवेदरम्यान योग्य ऑपरेटिंग तापमान राखण्यास मदत करते. इन्सुलेटिंग ऑइल कार्यक्षमतेने अंतर्गत घटकांपासून उष्णता दूर करते आणि विंडिंग्ज आणि कोर दरम्यान वर्धित विद्युत इन्सुलेशन देखील प्रदान करते. विश्वासार्ह आणि अखंडित वीज पुरवठ्याची आवश्यकता असलेल्या सुविधांसाठी, चांगल्या प्रकारे डिझाइन केलेला 5mva हर्मिटली तेल बुडवलेला पॉवर ट्रान्सफॉर्मर इलेक्ट्रिकल नेटवर्कचा मूलभूत घटक म्हणून काम करतो.
तांत्रिक दृष्टीकोनातून, 5 एमव्हीए हर्मिटिकली ऑइल टाईप पॉवर ट्रान्सफॉर्मर अनेक महत्त्वाच्या डिझाइन वैशिष्ट्यांचा समावेश करतात. कोर सामान्यत: उच्च गुणवत्तेच्या सिलिकॉन स्टील लॅमिनेशनपासून तयार केला जातो, ज्यामुळे लोड कमी होत नाही आणि ऑपरेटिंग कार्यक्षमता सुधारते. विंडिंग्स अत्यंत प्रवाहकीय सामग्रीपासून तयार केले जातात आणि काळजीपूर्वक नियंत्रित उत्पादन प्रक्रियेद्वारे प्रक्रिया केली जातात, ज्यामुळे विविध लोड परिस्थितीत स्थिर व्होल्टेज कार्यप्रदर्शन राखण्यासाठी 5mva हर्मिटिकली ऑइल टाइप पॉवर ट्रान्सफॉर्मर सक्षम करते. याव्यतिरिक्त, टाकीची रचना प्रभावी सीलिंग आणि उष्णता नष्ट करणे प्रदान करण्यासाठी इंजिनीयर केलेली आहे, जी ट्रान्सफॉर्मरच्या संपूर्ण सेवा कालावधीत अंतर्गत घटकांसाठी एक सुरक्षित आणि सातत्यपूर्ण ऑपरेटिंग वातावरण तयार करते.
|
उत्पादनाचे नाव |
5mva हर्मिटिकली ऑइल टाईप पॉवर ट्रान्सफॉर्मर |
|
|
रेटेड क्षमता |
5000 kVA किंवा 5 mVA |
|
|
प्राथमिक व्होल्टेज |
33 केव्ही, 34.5 केव्ही, 35 केव्ही |
|
|
दुय्यम व्होल्टेज |
6.6 kV, 10 kV, 11 kV, 13.8 kV |
|
|
इन्सुलेशन पातळी |
AC 85 kV/ LI 200 kVp |
|
|
वेक्टर गट |
YNd11 किंवा Dyn11 |
|
|
चेंजर टॅप करा |
प्रकार |
NLTC किंवा OLTC |
|
श्रेणी |
±2*2.5%; ±3*2.5% |
|
|
लोड लॉस नाही |
4.32 kW± 15% |
|
|
लोड लॉस @75℃ |
31 kW± 15% |
|
|
प्रतिबाधा |
७%±१०% |
|
|
तापमानात वाढ |
55 के / 65 के |
|
तेल बुडवलेल्या ट्रान्सफॉर्मरच्या स्थितीवर परिणाम करणारा एकमेव घटक स्टोरेजची लांबी नाही. योग्य देखभाल देखील तितकीच महत्त्वाची भूमिका बजावते. योग्यरित्या साठवून ठेवल्यास, तेल बुडवलेला ट्रान्सफॉर्मर पाच ते आठ वर्षे स्टँडबाय सेवेत राहू शकतो.
स्वच्छ, कोरडे आणि हवेशीर घरातील स्थान हे पसंतीचे स्टोरेज वातावरण आहे. सापेक्ष आर्द्रता 70 टक्क्यांपेक्षा कमी राहिली पाहिजे, तर सभोवतालचे तापमान शिफारस केलेल्या मर्यादेत ठेवावे. बाहेरील स्टोरेज अपरिहार्य असल्यास, 5mva हर्मिटिकली ऑइल टाईप पॉवर ट्रान्सफॉर्मर पाऊस आणि आर्द्रतेपासून संरक्षित केला पाहिजे आणि उभ्या असलेल्या पाण्याशी संपर्क टाळण्यासाठी उंच पायावर ठेवलेला असावा. तेल बुडवलेल्या ट्रान्सफॉर्मरसाठी, तेलाची पातळी नियमितपणे तपासली पाहिजे.
5mva हर्मिटिकली ऑइल टाईप पॉवर ट्रान्सफॉर्मर चांगल्या प्रकारे साठवण्यासाठी, त्यात तीन आवश्यक देखभाल पद्धती देखील आहेत:
गंज, संरचनात्मक नुकसान किंवा प्राण्यांच्या क्रियाकलापांची चिन्हे तपासण्यासाठी दर तीन महिन्यांनी किमान एकदा दृश्य तपासणी करा.
सहा महिन्यांपेक्षा जास्त काळ साठवलेल्या ट्रान्सफॉर्मरसाठी, वळणाची प्रतिकारशक्ती मोजली पाहिजे. इन्सुलेशन प्रणालीची स्थिती सत्यापित करण्यासाठी इन्सुलेशन प्रतिरोध चाचणी दरवर्षी केली पाहिजे.
सीलिंग घटक दर दोन वर्षांनी बदला. 70 टक्क्यांहून अधिक सामग्रीचा रंग बदललेला असताना श्वासोच्छवासातील सिलिका जेल सर्व्ह केले जावे, जे सतत ओलावा संरक्षण सुनिश्चित करते.
