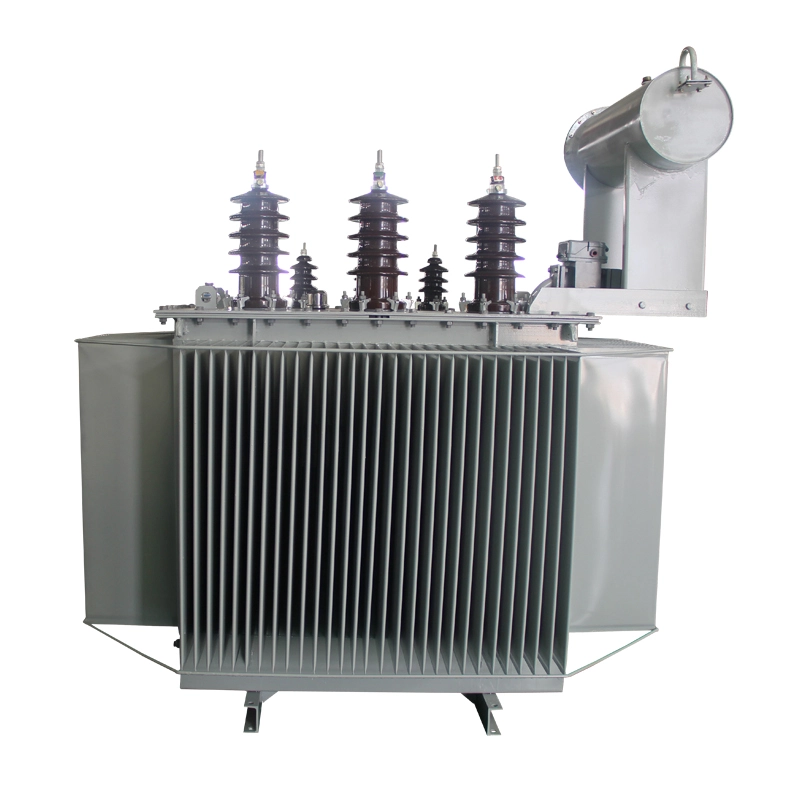

लोड पॉवर ट्रान्सफॉर्मरवर तीन फेज S11 35kv 1000kva

लोड पॉवर ट्रान्सफॉर्मरवरील थ्री फेज s11 35kv 1000kva हे एक प्रकारचे ऊर्जा बचत वितरण उपकरणे आहे जी GB/T 6451 आणि GB 1094 या राष्ट्रीय मानकांनुसार Wenzhou Xifa Electric Power Equipment Co., Ltd. ने डिझाईन आणि उत्पादित केली आहे. हे उत्पादन प्रगत तंत्रज्ञानाने डिझाइन केलेले आहे आणि तयार केले आहे. लोड पॉवर ट्रान्सफॉर्मरवरील थ्री फेज s11 35kv 1000kva वाजवी रचना, स्थिर कामगिरी, विश्वासार्ह ऑपरेशन आणि उल्लेखनीय ऊर्जा बचत प्रभाव दर्शवते. शहरी आणि ग्रामीण औद्योगिक आणि कृषी पॉवर ग्रिड, खाण उपक्रम आणि लहान आणि मध्यम आकाराच्या सबस्टेशनमध्ये मोठ्या प्रमाणावर लागू केले जाते.

चौकशी पाठवा

उत्पादन वर्णन

लोड पॉवर ट्रान्सफॉर्मरवरील थ्री फेज s11 35kv 1000kva हे IEC आणि GB मानकांच्या मानकांचे पालन करते. या उत्पादनामध्ये 35±3*2.5% kV आणि 38.5±3*2.5% kV ची नो लोड व्होल्टेज रेग्युलेशन रेंज आहे. आउटपुट व्होल्टेजची स्थिरता सुनिश्चित करण्यासाठी प्राथमिक बाजूला नो लोड व्होल्टेज रेग्युलेटिंग स्विचद्वारे व्होल्टेज रेग्युलेशन रेंजमध्ये मॅन्युअली, इलेक्ट्रिकली किंवा स्वयंचलितपणे समायोजित केले जाऊ शकते. 35kV स्तरावर 6300 kVA वरील ट्रान्सफॉर्मरसाठी, फोल्ड प्लेट ऑइल टँकचा वापर तेल टाकीची यांत्रिक शक्ती लक्षणीयरीत्या वाढवते, वेल्ड्स कमी करते, ट्रान्सफॉर्मरच्या देखाव्याची गुणवत्ता सुधारते आणि चांगले आर्थिक फायदे आहेत.

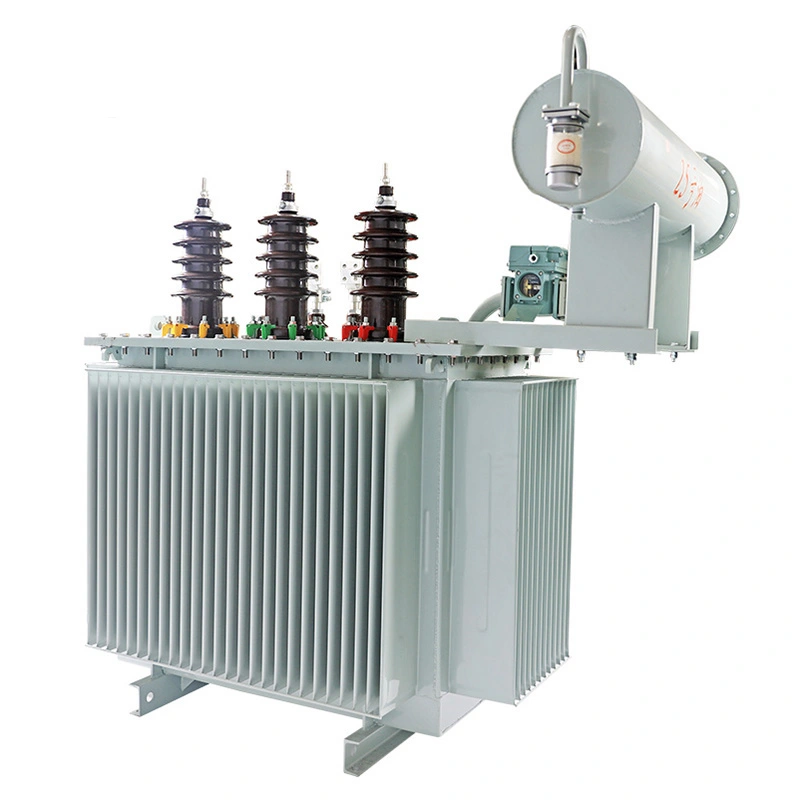

Three Phase S11 35kv 1000kva On Load Power Transformer

तांत्रिक मापदंड:

उत्पादनाचे नाव	लोड पॉवर ट्रान्सफॉर्मरवर तीन फेज s11 35kv 1000kva
रेटेड क्षमता	1000 kVA
रेटेड व्होल्टेज (एचव्ही साइड)	35 kV / 38.5 kV
रेट केलेले व्होल्टेज (एलव्ही साइड)	0.4 kV (400V) / 6.3 kV / 10.5 kV (सानुकूल करण्यायोग्य)
वेक्टर गट	Yd11 (HV स्टार / LV डेल्टा, शिफारस केलेले) Yyn0 (400V LV साठी पर्यायी)
रेट केलेली वारंवारता	50 Hz
नो-लोड लॉस	≤1.15 kW (प्रति GB/T 6451)
लोड लॉस (75℃ वर)	≤11.46 – 11.54 kW
नो-लोड करंट	≤0.9% – 1.8% (मानक मूल्य ≤0.9%)
शॉर्ट-सर्किट प्रतिबाधा	६.५% (मानक मूल्य)
इन्सुलेशन वर्ग	वर्ग अ (तेल बुडवलेले)
थंड करण्याची पद्धत	ONAN (तेल नैसर्गिक हवा नैसर्गिक / स्वत: थंड)
संरक्षण पदवी	IP20, IP23 (आउटडोअर एन्क्लोजर ऐच्छिक)

वैशिष्ट्ये:

1. ऊर्जेचा वापर कमी आहे आणि ऊर्जा बचत प्रभाव उल्लेखनीय आहे. विशेष म्हणजे, भार कमी होणे लक्षणीयरीत्या कमी झाले आहे, राष्ट्रीय मानक GB/T6451 पेक्षा सरासरी 25% कमी आहे.

2. कोर उच्च दर्जाच्या कोल्ड रोल्ड सिलिकॉन स्टील शीटचा बनलेला आहे. देशांतर्गत प्रगत क्रॉस कटिंग लाइन हे सुनिश्चित करते की कटिंग बर्र्स 0.02 मिमी पेक्षा कमी आहेत. संपूर्ण प्रक्रियेमध्ये पूर्ण बेव्हल सांधे, कोणतेही पंचिंग नाही आणि योकचे आच्छादन नाही. कोर कॉलम स्टॅक केलेले आणि एकमेकांशी जोडलेले आहेत, एक संक्षिप्त, सपाट आणि घन संपूर्ण तयार करतात. हे प्रभावीपणे लोड कमी होणे, लोड करंट नसणे आणि ट्रान्सफॉर्मरचा आवाज कमी करते.

3. लोड पॉवर ट्रान्सफॉर्मर कॉइलवरील तीन फेज s11 35kv 1000kva उच्च शुद्धता ऑक्सिजन मुक्त तांबेपासून बनविलेले आहेत, जे प्रभावीपणे तांब्याचे नुकसान कमी करते. कॉइल पॅड आणि सपोर्ट बारचे कोपरे गोलाकार आहेत, परिणामी एकसमान विद्युत क्षेत्र आणि विश्वासार्हता वाढते. त्याची स्थिरता वाढवण्यासाठी आणि अस्थिरता आणि विकृती टाळण्यासाठी आतील वळणाचा आधार मजबूत केला जातो.

4. टाकीची भिंत स्टील प्लेटच्या एका तुकड्याने बनलेली आहे. मोठ्या प्रेस मशीनद्वारे ते नालीदार संरचनेत तयार होते, ज्यामुळे वेल्ड्सची संख्या कमी होते, यांत्रिक शक्ती वाढते, उष्णता शोषण्याचे क्षेत्र विस्तृत होते, उष्णता नष्ट होण्याचा प्रभाव सुधारतो आणि त्याच वेळी, नालीदार टाकीची भिंत ध्वनी लहरींचे प्लॅनर प्रतिबिंब टाळते, ज्यामुळे आवाज कमी होतो. लोड पॉवर ट्रान्सफॉर्मरवरील तीन फेज s11 35kv 1000kva एकूणच सुंदर आणि साधे दोन्ही आहे.

5. कॅप्सूल प्रकार तेलाचा साठा अवलंबला जातो, जो ट्रान्सफॉर्मर तेलाची वृद्धत्व प्रक्रिया प्रभावीपणे कमी करतो; पॉइंटर टाईप ऑइल लेव्हल गेज खोट्या ऑइल लेव्हलच्या घटना टाळू शकतो आणि ट्रान्सफॉर्मर ऑइलच्या हलक्या-प्रेरित वृद्धत्वाची समस्या सोडवू शकतो; गॅस कलेक्शन डिव्हाइससह गॅस रिले देखभाल आणि ऑपरेशनसाठी सोयीस्कर आहे.

6. लोड पॉवर ट्रान्सफॉर्मर ऑइल टँकवर तीन फेज s11 35kv 1000kva च्या सीलिंग भागावर विशेष प्रक्रिया केली जाते आणि प्रक्रियेदरम्यान तयार होणारे तीक्ष्ण कोपरे, बर्र्स आणि वेल्डिंग स्लॅग काढून टाकण्यासाठी आणि पेंटची चिकटपणा वाढविण्यासाठी टाकीच्या संपूर्ण शरीरावर पेंट फवारले जाते.
