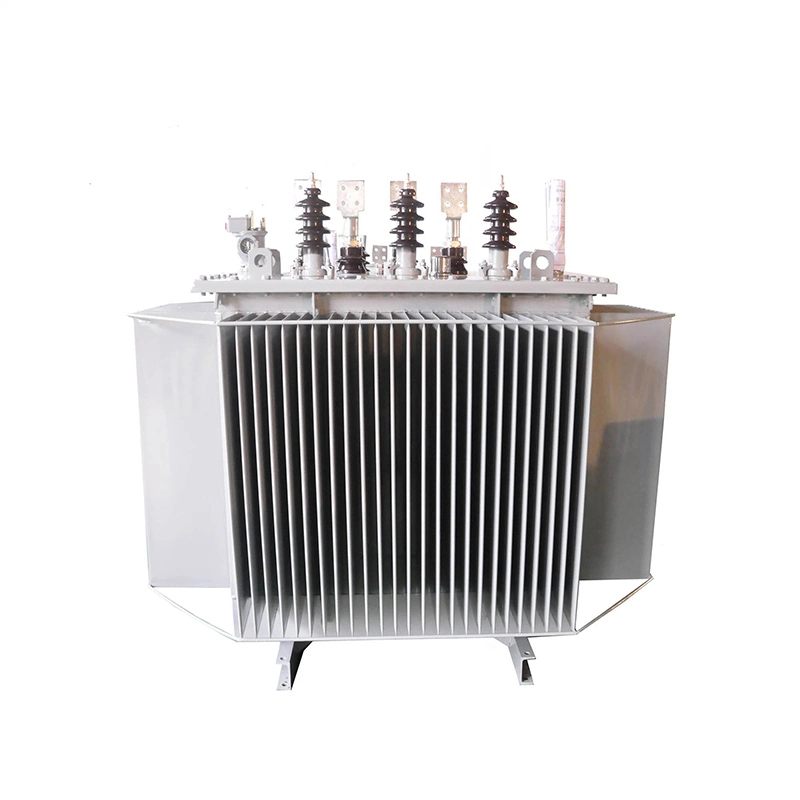

22kv पॉवर ट्रान्सफॉर्मर 1000kva तेल बुडवलेला कोर हा उच्च चुंबकीय अवशोषण ग्रेन ओरिएंटेड कोल्ड रोल्ड फेराइट मॅग्नेटिक कोरचा बनलेला आहे. कोर लॅमिनेटेड कोरच्या पूर्णपणे झुकलेल्या संयुक्त संरचनेसह आहे. कोर कॉलममध्ये मल्टी लेव्हल स्टेप्ड वर्तुळाकार क्रॉस सेक्शन आहे आणि योक आणि कोअरमध्ये समान क्रॉस सेक्शनल क्षेत्र आहे.
22kv पॉवर ट्रान्सफॉर्मर 1000kva तेल बुडवलेला तेल विसर्जन तेल टाकी आहे ज्यात लहरी भिंती आहेत. आतील भाग धूळ-प्रूफ पेंटसह लेपित आहे आणि पेंटचा थर मजबूत आहे. लहराती उष्मा सिंकचा कूलिंग प्रभाव असतो आणि त्याची कडकपणा पर्यावरणीय तापमान नियमनामुळे ट्रान्सफॉर्मर तेलाच्या वजनातील बदलांची भरपाई करू शकते.
म्हणून, सीलबंद ट्रान्सफॉर्मरमध्ये तेलाचा साठा नसतो, ज्यामुळे ट्रान्सफॉर्मरची एकूण सापेक्ष उंची कमी होते. जेव्हा 22kv पॉवर ट्रान्सफॉर्मर 1000kva तेल बुडविले जाते तेव्हा, व्हॅक्यूम ऑइल फिलिंग प्रक्रिया तंत्रज्ञानाचा अवलंब केला जातो, ज्यामुळे ट्रान्सफॉर्मरमधील ओलावा पूर्णपणे काढून टाकला जातो आणि ट्रान्सफॉर्मर तेल हवेच्या संपर्कात येत नाही.
हे पाणी आणि ऑक्सिजनला ट्रान्सफॉर्मरमध्ये प्रवेश करण्यापासून प्रभावीपणे प्रतिबंधित करते आणि ट्रान्सफॉर्मरचे इन्सुलेशन सतत खराब होण्यास कारणीभूत ठरते. ट्रान्सफॉर्मर तेलाचे वय होण्याची शक्यता आहे, त्यामुळे नियमित तेलाच्या नमुना चाचण्या घेण्याची आवश्यकता नाही.
|
रेटेड पॉवर रेटिंग: |
1000 kva |
|
प्राथमिक व्होल्टेज: |
22 केव्ही |
|
दुय्यम व्होल्टेज: |
0.4 केव्ही |
|
टप्प्यांची संख्या: |
3 टप्पा |
|
इन्सुलेशन तापमान ग्रेड: |
वर्ग A (105°C) / वर्ग F (155°C) पर्यायी निवड म्हणून |
|
पो |
≤1150 W |
|
Pk 75°C |
≤9200 W |
|
दोष प्रतिबाधा |
५% |
जेव्हा पॉवर ट्रान्सफॉर्मर सामान्यपणे कार्यरत असतो, तेव्हा लोखंडी कोरमध्ये विश्वसनीय ग्राउंडिंग पॉइंट असणे आवश्यक आहे. ग्राउंडिंगशिवाय, लोखंडी कोर आणि जमिनीच्या दरम्यान फ्लोटिंग व्होल्टेजमुळे लोखंडी कोर आणि जमिनीच्या दरम्यान अधूनमधून ब्रेकडाउन डिस्चार्ज होईल. एकदा का लोह कोर फक्त एका बिंदूवर ग्राउंड झाला की, लोखंडाच्या गाभ्यावर फ्लोटिंग पोटेंशिअल तयार होण्याची शक्यता नाहीशी होते. तथापि, जेव्हा लोह कोरमध्ये एकापेक्षा जास्त ग्राउंडिंग पॉइंट असतात, तेव्हा लोखंडाच्या कोरमधील असमान क्षमता ग्राउंडिंग पॉईंट्समध्ये फिरणारा प्रवाह तयार करेल, ज्यामुळे लोखंडाच्या कोरच्या अनेक ग्राउंडिंग पॉइंट्सवर जास्त गरम होईल. यामुळे मल्टी-पॉइंट ग्राउंडिंग फॉल्ट होऊ शकतो जेथे लोखंडी कोअर शॉर्ट्स बाहेर पडतो, परिणामी लोहाचे नुकसान वाढते, ज्यामुळे ट्रान्सफॉर्मरच्या कार्यक्षमतेवर आणि सामान्य ऑपरेशनवर गंभीरपणे परिणाम होतो आणि मोठ्या प्रमाणात गॅस क्रियेमुळे ट्रिप देखील होऊ शकते.
जळलेल्या आणि वितळलेल्या स्थानिक लोखंडाच्या कोरमुळे लोखंडी चिप्समध्ये शॉर्ट सर्किट होऊ शकते, लोखंडाचे नुकसान वाढू शकते आणि ट्रान्सफॉर्मरच्या कार्यक्षमतेवर आणि सामान्य ऑपरेशनवर गंभीरपणे परिणाम होऊ शकतो, ज्यामुळे दुरुस्तीसाठी लोह कोरच्या सिलिकॉन स्टील शीट्स बदलणे आवश्यक आहे. त्यामुळे, 22kv पॉवर ट्रान्सफॉर्मर 1000kva तेल बुडवलेल्या ला एकाधिक ग्राउंडिंग पॉइंट्सची परवानगी नाही; त्यात फक्त एक ग्राउंडिंग पॉइंट असू शकतो आणि असणे आवश्यक आहे.
