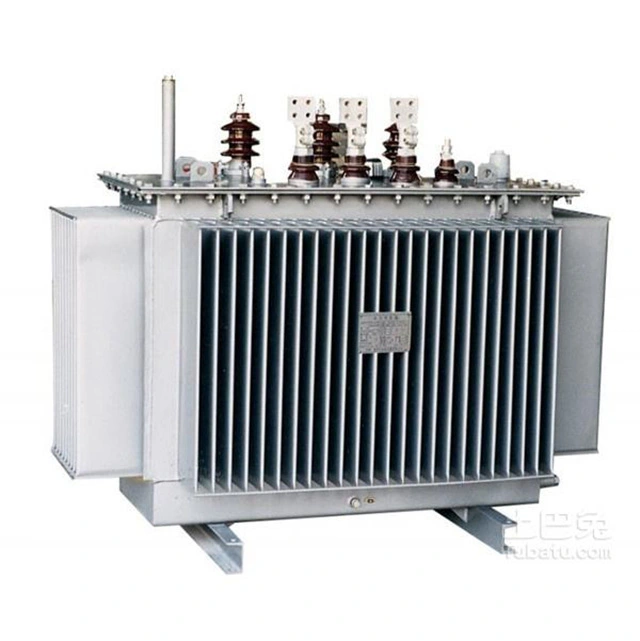

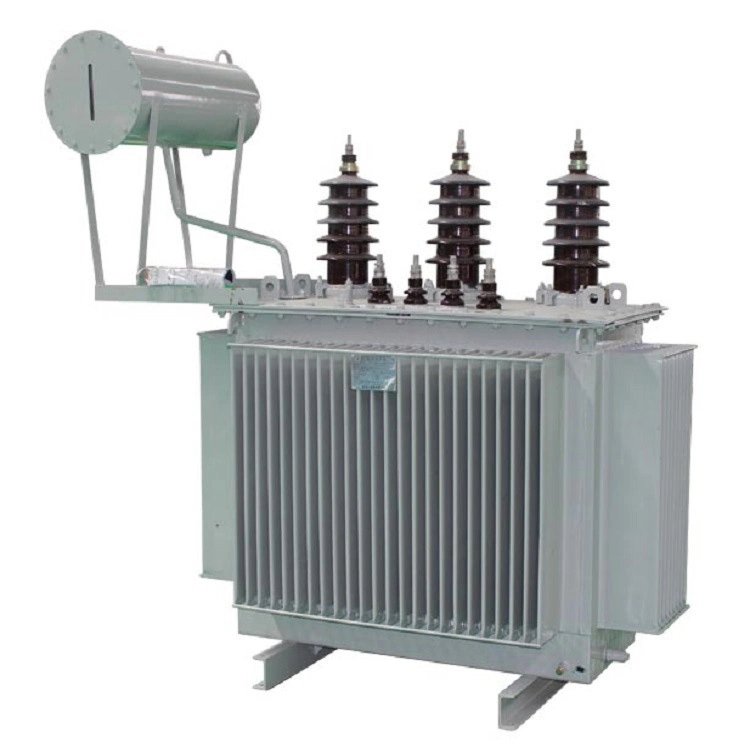

500kva वितरण इलेक्ट्रिक पॉवर ट्रान्सफॉर्मरमध्ये खालील प्रमुख फायदे आहेत: वर्धित सुरक्षिततेसाठी प्रगत इन्सुलेशन तंत्रज्ञान. कमी आवाज ऑपरेशन आणि किमान देखभाल आवश्यकता. हे विशेषतः व्यावसायिक आणि औद्योगिक वातावरणात कार्यक्षम ऑपरेशनसाठी डिझाइन केले आहे, 500kVA क्षमतेसह जी किफायतशीरता आणि पर्यावरणीय कामगिरी दोन्ही देते.
वापरकर्ते किंमत आणि कार्यक्षमता यातील समतोल साधण्यासाठी ॲल्युमिनियम विंडिंग्स निवडू शकतात किंवा उत्तम चालकता, कमी नुकसान आणि उच्च उष्णता प्रतिरोध यासाठी तांबे विंडिंग निवडू शकतात.
तापमान वाढ 150℃, 115℃ किंवा 80℃ म्हणून निवडली जाऊ शकते. नंतरचे कार्यक्षमतेत सुधारणा करू शकते आणि उच्च सभोवतालच्या तापमानात किंवा सतत लोडमध्ये इन्सुलेशनचे आयुष्य वाढवू शकते आणि 220 डिग्री सेल्सिअस किंवा त्याहून अधिक ग्रेड पर्यंत सामग्री वापरू शकते.
500kva वितरण इलेक्ट्रिक पॉवर ट्रान्सफॉर्मरच्या बंदिस्त प्रकारांमध्ये घरातील कोरड्या वातावरणासाठी उपयुक्त हवेशीर NEMA 1 संलग्नक, बाहेरील/ओलसर वातावरणासाठी योग्य रेनप्रूफ कव्हर्ससह NEMA 3R संलग्नक आणि धूळरोधक, ओलावा किंवा आद्रतारोधक क्षेत्रांसाठी योग्य पूर्णत: बंद केलेले संलग्नक समाविष्ट आहेत.
|
उत्पादनाचे नाव |
500kva वितरण इलेक्ट्रिक पॉवर ट्रान्सफॉर्मर |
|
उच्च दाब (KV) |
10 केव्ही |
|
उच्च दाब टॅप श्रेणी(%) |
±5/±2 ×2 .5% |
|
कमी दाब (KV) |
0.4 केव्ही |
|
कनेक्शन चिन्ह |
Dyn11, YNyn0 |
|
कोर नुकसान(W) |
646 ते 680W |
|
वाऱ्याचे नुकसान(प) |
4.2 ते 6.9kW |
|
रोमांचक वर्तमान (%) |
≤0.8% |
|
शॉर्ट सर्किट प्रतिबाधा(%) |
४.५% ते ६.५% |
|
प्रमाणपत्रे |
सीई, ISO9001 |
|
तापमान वाढ (℃) |
150℃, 115℃ किंवा 80℃ |
याचे कारण असे आहे की शीट सारखी कोर दुसर्या प्रकारचे लोह नुकसान "एडी करंट लॉस" कमी करू शकते. जेव्हा 500kva वितरण इलेक्ट्रिक पॉवर ट्रान्सफॉर्मर काम करत असतो, तेव्हा कॉइलमध्ये एक पर्यायी प्रवाह असतो आणि त्यातून निर्माण होणारा चुंबकीय प्रवाह नैसर्गिकरित्या पर्यायी असतो. हा बदलणारा चुंबकीय प्रवाह लोहाच्या गाभ्यामध्ये प्रेरित विद्युत् प्रवाह निर्माण करतो. लोह कोरमध्ये निर्माण होणारा प्रेरित विद्युत् प्रवाह चुंबकीय प्रवाहाला लंबवत असलेल्या एका गोलाकार नमुन्यात फिरतो, म्हणून त्याला एडी प्रवाह म्हणतात. एडी करंट लॉसमुळे लोह कोर देखील गरम होतो.
एडी करंट लॉस कमी करण्यासाठी, 500kva डिस्ट्रिब्युशन इलेक्ट्रिक पॉवर ट्रान्सफॉर्मरचा लोखंडी कोर परस्पर इन्सुलेटेड सिलिकॉन स्टील शीट्स स्टॅक करून तयार केला जातो, ज्यामुळे एडी करंट एका लहान क्रॉस सेक्शनमधून अरुंद, लांबलचक सर्किटमध्ये वाहतो, ज्यामुळे एडी करंट मार्गावरील प्रतिकार वाढतो. त्याच वेळी, सिलिकॉन स्टीलमधील सिलिकॉन सामग्रीची प्रतिरोधकता वाढवते, जे एडी प्रवाह कमी करण्यात देखील भूमिका बजावते.
500kva वितरण इलेक्ट्रिक पॉवर ट्रान्सफॉर्मर कोरसाठी, साधारणपणे 0.35 मिमी जाड कोल्ड रोल्ड सिलिकॉन स्टील शीट निवडल्या जातात. आवश्यक कोरच्या आकारानुसार, ते लांब शीटमध्ये कापले जाते. सिद्धांतानुसार, एडी करंट कमी करण्यासाठी, सिलिकॉन स्टील शीट जितकी पातळ असेल आणि आच्छादित शीटच्या पट्ट्या जितक्या अरुंद असतील तितका चांगला परिणाम होईल. हे केवळ एडी वर्तमान नुकसान कमी करत नाही, तापमान वाढ कमी करते, परंतु सिलिकॉन स्टील शीटच्या सामग्रीची बचत देखील करते.
तथापि, सिलिकॉन स्टील शीट ट्रान्सफॉर्मर कोर बनवताना, ते केवळ उपरोक्त अनुकूल घटकांवर आधारित नाही, कारण अशा प्रकारे लोह कोर बनवण्यामुळे कामाचा कालावधी मोठ्या प्रमाणात वाढेल आणि लोह कोरचा प्रभावी क्रॉस सेक्शन कमी होईल. म्हणून, सिलिकॉन स्टील शीटसह ट्रान्सफॉर्मर कोर बनवताना, विशिष्ट परिस्थितीचा विचार करणे, साधक आणि बाधकांचे वजन करणे आणि इष्टतम आकार निवडणे आवश्यक आहे.
