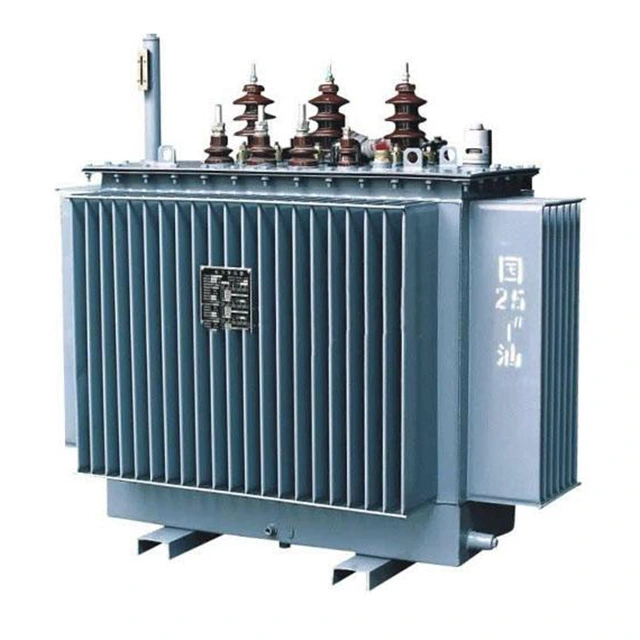

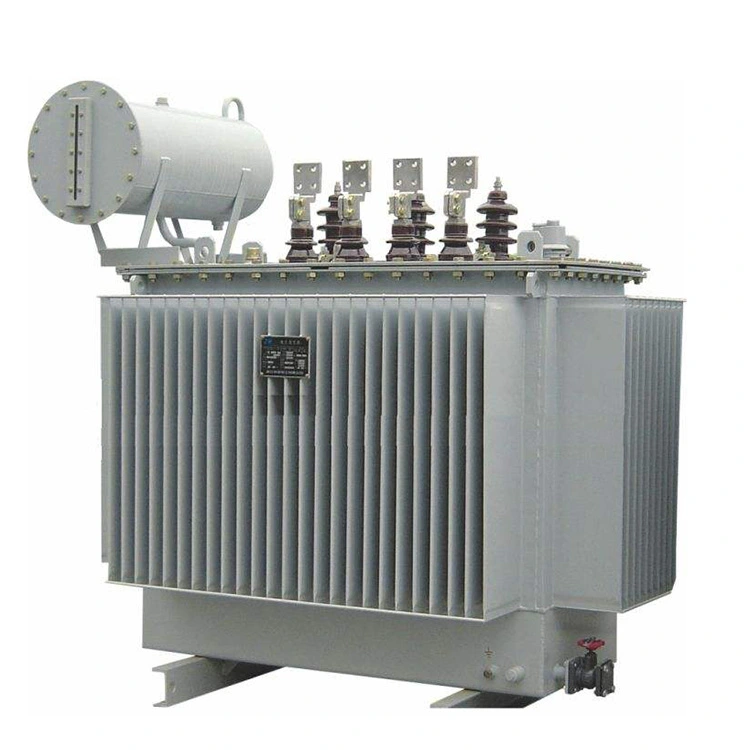

इलेक्ट्रिक 3 फेज 10kv 400kva पॉवर ट्रान्सफॉर्मर

इलेक्ट्रिक 3 फेज 10kv 400kva पॉवर ट्रान्सफॉर्मर मुख्यतः कोर, विंडिंग्ज, ऑइल टँक, कूलिंग डिव्हाइस आणि संरक्षण उपकरण यांसारख्या घटकांनी बनलेला असतो. सर्व कोर कोर प्रकारची रचना स्वीकारतात आणि सामान्यतः कोर प्रकार रचना ओव्हरलॅपिंग असेंबली प्रक्रिया वापरते. विंडिंग हे तीन फेज पॉवर ट्रान्सफॉर्मरचे सर्किट भाग आहेत.

3 फेज 10kv 400kva पॉवर ट्रान्सफॉर्मरचे उच्च आणि कमी व्होल्टेज बुशिंग्स कंडक्टर असलेल्या पोर्सिलेन इन्सुलेटेड ट्यूब आहेत. ते ट्रान्सफॉर्मरच्या प्राथमिक आणि दुय्यम विंडिंगचे कनेक्शन आणि लीड-आउट टोके निश्चित करण्यासाठी आणि इन्सुलेट करण्यासाठी वापरले जातात.

तेलाची टाकी टँक बॉडी, टँक कव्हर, उष्णता नष्ट करणारे यंत्र आणि ऑइल डिस्चार्ज व्हॉल्व्ह यांनी बनलेली असते. त्याची मुख्य कार्ये ट्रान्सफॉर्मरला संपूर्णपणे एकत्रित करणे आणि उष्णता नष्ट करणे प्रदान करणे आहे. आत विंडिंग्ज, एक कोर आणि ट्रान्सफॉर्मर तेल आहेत.

3 फेज 10kv 400kva पॉवर ट्रान्सफॉर्मरच्या तेलामध्ये केवळ शीतकरण आणि उष्णता नष्ट करण्याचे कार्यच नाही तर त्याचा इन्सुलेट प्रभाव देखील असतो. विंडिंग्ज आणि टँक बॉडी (टँकच्या भिंती आणि टाकीच्या तळाशी) मध्ये एक विशिष्ट अंतर आहे, जे टाकीमधील तेलाच्या इन्सुलेट थराने वेगळे केले जाते.

एक्स्प्लोशन प्रूफ पाईप, त्याचे कार्य इंधन टाकीमध्ये होणारे स्फोट टाळण्यासाठी आहे. ट्रान्सफॉर्मरचे आउटपुट व्होल्टेज समायोजित करण्यासाठी ट्रान्सफॉर्मरच्या विंडिंग्जमधील वळणांची संख्या बदलण्यासाठी टॅप चेंजरचा वापर केला जातो. 3 फेज 10kv 400kva पॉवर ट्रान्सफॉर्मर द्वारे व्होल्टेजचे नियमन करणारी पद्धत म्हणजे त्याच्या एका विंडिंगवर टॅप सेट करणे, विंडिंगमधील वळणांचा काही भाग काढून टाकणे किंवा जोडणे, त्यामुळे वळणांची संख्या बदलणे आणि व्होल्टेजचे प्रमाण बदलण्याचा हेतू साध्य करणे.

तांत्रिक मापदंड:

प्रश्न: 3 फेज 10kv 400kva पॉवर ट्रान्सफॉर्मरचा कोर उष्णता कशी नष्ट करतो?

A: ट्रान्सफॉर्मरच्या सामान्य ऑपरेशन दरम्यान, कोर लोखंडाच्या नुकसानामुळे उष्णता निर्माण करतो. गाभ्याचे वजन आणि खंड जितके जास्त तितकी उष्णता निर्माण होते. 95 अंशांपेक्षा जास्त ट्रान्सफॉर्मर तेलाचे तापमान वृद्धत्वास प्रवण असते, म्हणून कोरच्या पृष्ठभागाचे तापमान शक्य तितके या तापमानापेक्षा कमी ठेवले पाहिजे. यासाठी कोरची उष्णता त्वरीत नष्ट करण्यासाठी कोरची उष्णता नष्ट करण्याची रचना आवश्यक आहे. उष्णता अपव्यय रचना मुख्यतः कोरच्या उष्णता अपव्यय पृष्ठभाग वाढविण्यासाठी आहे. कोरच्या उष्णतेचे अपव्यय प्रामुख्याने तेल चॅनेल उष्णता अपव्यय आणि कोरचे वायुवाहिनी उष्णता अपव्यय समाविष्ट करते.

मोठ्या क्षमतेच्या तेल बुडवलेल्या ट्रान्सफॉर्मरमध्ये, तेल चॅनेल बहुतेक वेळा कोरच्या लॅमिनेशनमध्ये सेट केले जातात ज्यामुळे उष्णता नष्ट होण्याचा प्रभाव वाढतो. तेल वाहिन्या दोन प्रकारच्या असतात: एक सिलिकॉन स्टील शीटला समांतर आणि दुसरा स्टील शीटला लंब असतो. नंतरच्या व्यवस्थेमध्ये उष्णता नष्ट होण्याचा प्रभाव चांगला आहे, परंतु रचना अधिक जटिल आहे.

कोरड्या प्रकारच्या ट्रान्सफॉर्मरमध्ये, कोर एअर कूल्ड असतो. कोर तपमान स्वीकार्य मूल्यापेक्षा जास्त नाही याची खात्री करण्यासाठी, एअर चॅनेल बहुतेकदा लोखंडी कोर कॉलम्स आणि योक्समध्ये स्थापित केले जातात.
