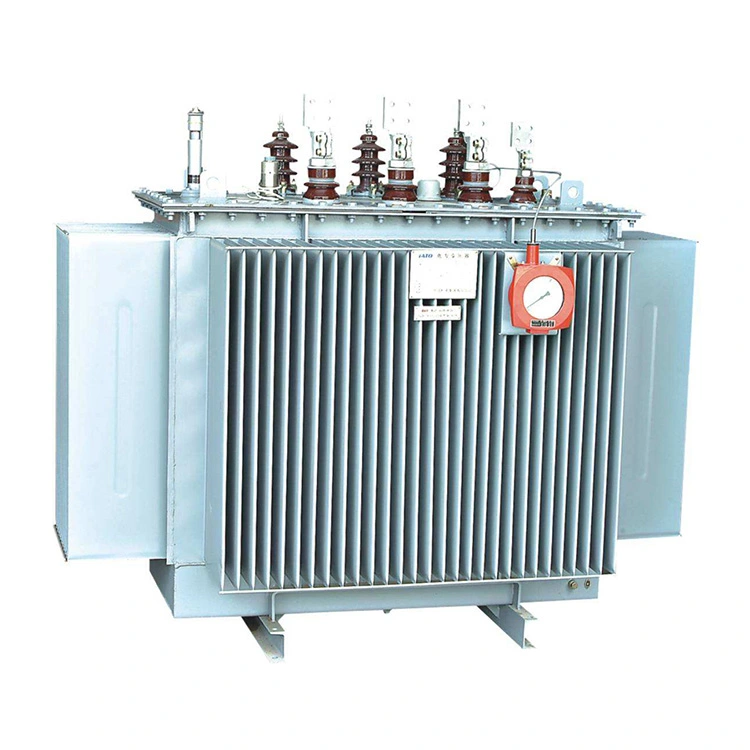

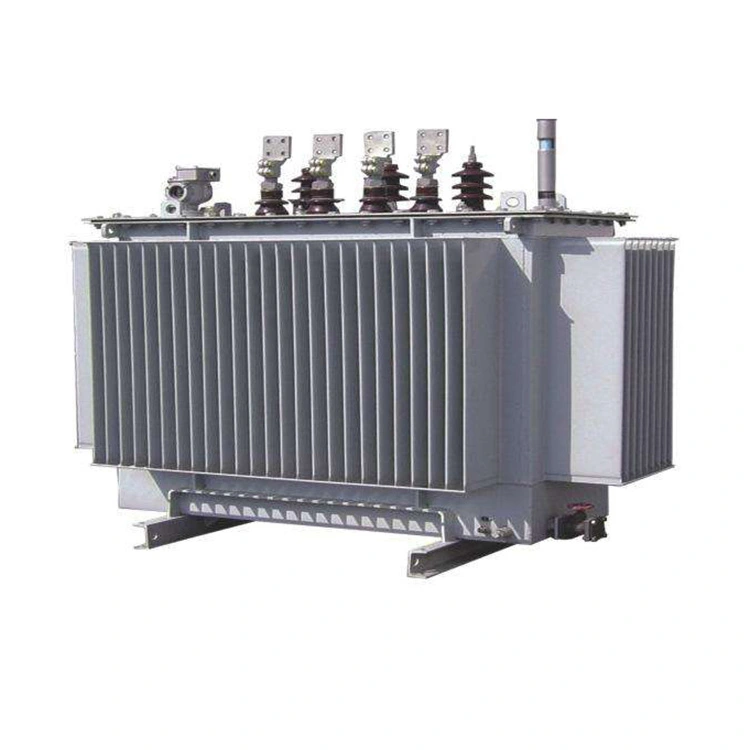

लोड टॅप बदला पॉवर ट्रान्सफॉर्मरवर 11kv 1000 Kva

लोड टॅप चेंज पॉवर ट्रान्सफॉर्मरवरील 11kv 1000 kva चा कोर सर्व उच्च दर्जाचे धान्य देणारे कोल्ड-रोल्ड सिलिकॉन स्टील शीट वापरतात. रचना पूर्णपणे झुकलेली आणि छिद्रांशिवाय आहे आणि कोर बहु-स्तरीय चरणबद्ध आकार आहे, तीन किंवा पाच शिवणांसह. हवेचे नुकसान आणि आवाज कमी आहे. गुंडाळलेला कोर सीमशिवाय, विशेष उपकरणे वापरून थेट रोल केला जातो, चुंबकीय प्रतिकार कमी होतो आणि परिणामी हवेचे कमी नुकसान होते.

विंडिंग्स उच्च दर्जाची तांब्याची तार वापरतात. ते ऑक्सिजन फ्री कॉपर रॉड्स किंवा कॉपर कॉइल रेखाटून बनवले जातात. त्याच्या फॉर्ममध्ये दंडगोलाकार, नवीन सर्पिल आणि स्प्लिट प्रकार इ.चा समावेश होतो, जे लोड टॅप चेंज पॉवर ट्रान्सफॉर्मरवरील 11kv 1000 kva मध्ये पुरेशी विद्युत शक्ती, यांत्रिक शक्ती आणि उष्णता नष्ट करण्याची क्षमता असल्याचे सुनिश्चित करते.

तेलाची टाकी उच्च दर्जाच्या स्टील प्लेट्सची बनलेली असते ज्या एकत्र जोडल्या जातात. उष्णता नष्ट करणारे घटक चिप प्रकारातील हीट सिंक, विस्तारित उष्णता सिंक किंवा नालीदार तेलाच्या टाक्या वापरतात. कारखान्यात तेल टाकी विश्वसनीय सीलिंग चाचण्या घेते. आतील आणि बाहेरील पृष्ठभाग आम्ल धुतल्यानंतर आणि फॉस्फेट केल्यानंतर, लोड टॅप चेंज पॉवर ट्रान्सफॉर्मरवर 11kv 1000 kva तीन बेस आणि एक पृष्ठभाग कोटिंगसह पेंट केले जाते, जे गंज प्रतिरोधक आणि मोहक दोन्ही असते.

तांत्रिक तपशील:

प्रश्न: लोड टॅप चेंज पॉवर ट्रान्सफॉर्मरवर 11kv 1000 kva चा कोर म्हणून सिलिकॉन स्टील शीट्स का वापरल्या जातात?

उ: सामान्य ट्रान्सफॉर्मर कोर सहसा सिलिकॉन स्टील शीटचे बनलेले असतात. सिलिकॉन स्टील हे सिलिकॉन असलेले स्टीलचे एक प्रकार आहे, ज्यामध्ये सिलिकॉन सामग्री 0.8% ते 4.8% पर्यंत असते. ट्रान्सफॉर्मरचा गाभा म्हणून सिलिकॉन स्टीलचा वापर करणे हे आहे कारण सिलिकॉन स्टील ही एक अत्यंत चुंबकीय सामग्री आहे. उर्जायुक्त कॉइलमध्ये, ते मोठ्या चुंबकीय प्रेरण तीव्रता निर्माण करू शकते, ज्यामुळे ट्रान्सफॉर्मरचा आवाज कमी होतो.

आम्हाला माहित आहे की प्रत्यक्षात, लोड टॅप चेंज पॉवर ट्रान्सफॉर्मर वरील 11kv 1000 kva एका पर्यायी चालू स्थितीत कार्यरत आहे. पॉवर लॉस केवळ कॉइलच्या रेझिस्टन्समध्येच होत नाही तर पर्यायी इलेक्ट्रोमॅग्नेटिक प्रभावामुळे लोहाच्या कोरमध्ये देखील असतो. लोखंडाच्या गाभ्यामध्ये विजेचे नुकसान होण्याला सामान्यतः "लोहाचे नुकसान" असे म्हणतात आणि ते दोन कारणांमुळे होते: एक म्हणजे "हिस्टेरेसिस लॉस" आणि दुसरे म्हणजे "एडी करंट लॉस".

हिस्टेरेसिसच्या घटनेमुळे चुंबकीकरणादरम्यान कोरमधून निर्माण होणारी लोहाची हानी म्हणजे हिस्टेरेसिस नुकसान. या नुकसानाची तीव्रता सामग्रीच्या चुंबकीय हिस्टेरेसीस लूपने बंद केलेल्या क्षेत्राच्या प्रमाणात असते. सिलिकॉन स्टीलचा चुंबकीय हिस्टेरेसिस लूप अरुंद असतो, त्यामुळे ट्रान्सफॉर्मरचा गाभा म्हणून त्याचा वापर केल्याने कमी हिस्टेरेसिसचे नुकसान होते, ज्यामुळे गरम होण्याची डिग्री लक्षणीयरीत्या कमी होते.

दरम्यान, सिलिकॉन घटकांच्या उपस्थितीमुळे, सिलिकॉन स्टील लोह कोर सामग्रीची प्रतिरोधकता लक्षणीयरीत्या वाढवू शकते, लोह कोरमधील पर्यायी चुंबकीय क्षेत्राद्वारे निर्माण होणाऱ्या प्रेरित एडी प्रवाहांना प्रभावीपणे दाबून टाकते आणि एडी वर्तमान नुकसान मोठ्या प्रमाणात कमी करते.

सिलिकॉन स्टील शीटची लॅमिनेटेड आणि स्टॅक केलेली रचना, त्यांच्या स्वत:च्या कमी नुकसान वैशिष्ट्यांसह एकत्रित, लोड टॅपवर 11kv 1000 kva पॉवर ट्रान्सफॉर्मर आयर्न कोरला पॉवर फ्रिक्वेन्सी AC परिस्थितीत कमी तापमान वाढ करण्यास सक्षम करते आणि अधिक ऊर्जा कार्यक्षमतेने आणि स्थिरपणे कार्य करते.

कार्यशाळा

उपकरणे

चाचणी
