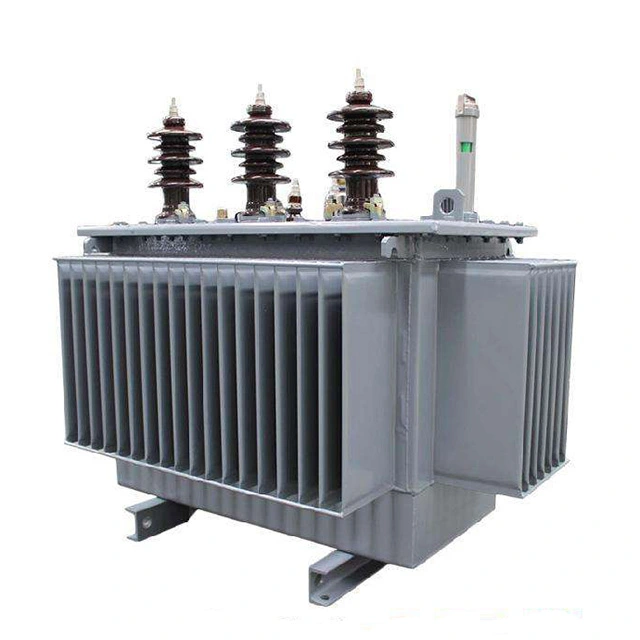

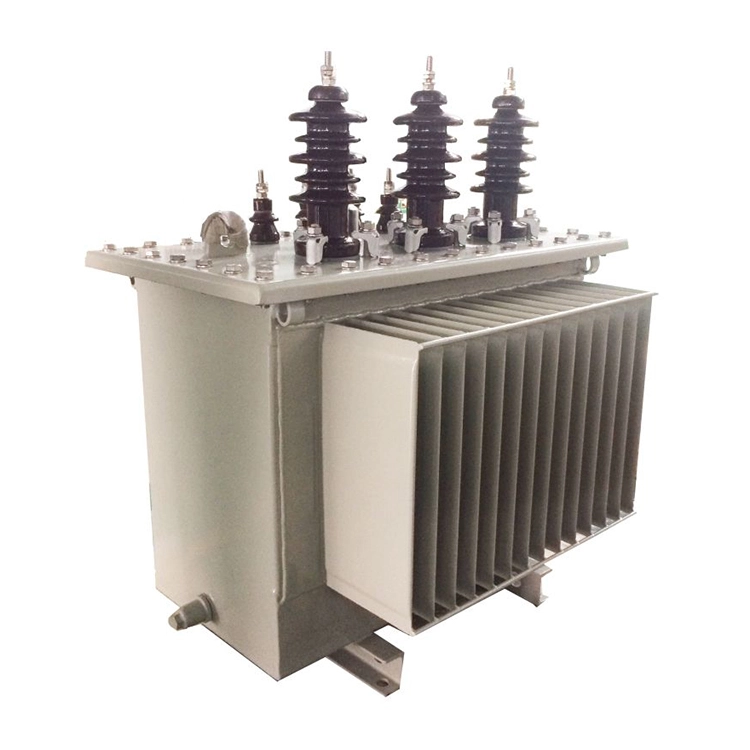

80kva 3 फेज स्टेप अप पॉवर ट्रान्सफॉर्मर 415v ते 11kv

80kva 3 फेज स्टेप-अप पॉवर ट्रान्सफॉर्मर 415v ते 11kv प्राथमिक विंडिंगद्वारे 415V चा कमी-व्होल्टेज पर्यायी प्रवाह प्राप्त करतात. चुंबकीय क्षेत्र एकाग्र केले जाते आणि लॅमिनेटेड लोह कोरमधून दुय्यम विंडिंगकडे निर्देशित केले जाते, आणि उच्च व्होल्टेज 1V च्या तुलनेने कमी विद्युत प्रवाह कमी होते.

80kva 3 फेज स्टेप-अप पॉवर ट्रान्सफॉर्मर 415v ते 11kv मुख्यतः लांब अंतरावरील पॉवर ट्रान्समिशन, फोटोव्होल्टेइक/विंड पॉवरचे ग्रिड कनेक्शन आणि औद्योगिक उच्च व्होल्टेज वीज पुरवठ्यासाठी वापरले जातात. आयईसी 60076/GB 1094 मानकांचे पालन करणारे तेल विसर्जन, कॉपर विंडिंग आणि Dyn11 कनेक्शन यांचा समावेश सामान्य प्रकारांमध्ये होतो.

तांत्रिक मापदंड:

80kva 3 फेज स्टेप अप पॉवर ट्रान्सफॉर्मर 415v ते 11kv च्या ऑपरेशन दरम्यान कोणत्या प्रकारच्या चाचण्या घेतल्या पाहिजेत?

ट्रान्सफॉर्मर सामान्यपणे चालतो याची खात्री करण्यासाठी, खालील चाचण्या वारंवार केल्या पाहिजेत:

(1) तापमान चाचणी. ट्रान्सफॉर्मरची ऑपरेटिंग स्थिती सामान्य आहे की नाही आणि तापमान पातळी खूप महत्वाचे आहे. नियमांनुसार, वरच्या थरातील तेलाचे तापमान 85°C पेक्षा जास्त नसावे (तापमान वाढ 55°C पेक्षा जास्त नसावी). सामान्यतः, ट्रान्सफॉर्मर समर्पित तापमान मापन उपकरणांसह सुसज्ज असतात.

(२) लोड चाचणी. 80kva 3 फेज स्टेप अप पॉवर ट्रान्सफॉर्मर 415v ते 11kv चा वापर दर सुधारण्यासाठी आणि विजेची हानी कमी करण्यासाठी, ट्रान्सफॉर्मर ऑपरेशन दरम्यान सहन करू शकणारी वास्तविक वीज पुरवठा क्षमता निर्धारित करणे आवश्यक आहे. मापनाचे काम सामान्यतः प्रत्येक हंगामातील विजेच्या सर्वाधिक वापराच्या कालावधीत केले जाते आणि ते थेट अँमिटरवरील क्लॅम्प वापरून मोजले जाते. वर्तमान मूल्य ट्रान्सफॉर्मरच्या रेट केलेल्या प्रवाहाच्या 70 ते 80% असावे. जर ते ही श्रेणी ओलांडत असेल, तर ते ओव्हरलोडिंग सूचित करते आणि त्वरित समायोजित केले जावे.

(३) व्होल्टेज चाचणी. व्होल्टेज भिन्नता श्रेणी रेट केलेल्या व्होल्टेजच्या ±5% च्या आत असावी. ही श्रेणी ओलांडल्यास, टॅप चेंजर निर्दिष्ट श्रेणीमध्ये व्होल्टेज आणण्यासाठी समायोजनासाठी वापरला जावा. सामान्यतः, दुय्यम वळण टर्मिनल व्होल्टेज आणि अंतिम वापरकर्त्याचे टर्मिनल व्होल्टेज व्होल्टमीटर वापरून मोजले जातात.

(4) इन्सुलेशन प्रतिरोध चाचणी. 80kva 3 फेज स्टेप-अप पॉवर ट्रान्सफॉर्मर 415v ते 11kv सामान्य ऑपरेटिंग स्थितीत ठेवण्यासाठी, इन्सुलेशन वृद्धत्व आणि अपघात टाळण्यासाठी इन्सुलेशन प्रतिरोध चाचणी आयोजित करणे आवश्यक आहे. चाचणी दरम्यान, ट्रान्सफॉर्मरचे ऑपरेशन थांबविण्याचा प्रयत्न करा आणि ट्रान्सफॉर्मरचे इन्सुलेशन प्रतिरोध मूल्य मोजण्यासाठी मेगाहमीटर वापरा. मोजलेला प्रतिकार मागील मोजलेल्या मूल्याच्या 70% पेक्षा कमी नसावा. मेगाहमीटर निवडताना, कमी व्होल्टेज कॉइल 500v व्होल्टेज पातळी वापरू शकते.
