आउटडोअर पॉवर ट्रान्सफॉर्मर 10 Mva 33 ते 6.6 Kv

Wenzhou Xifa Electric Power Equipment Co., Ltd. ही एक कंपनी आहे जी संपूर्ण जगाला ट्रान्सफॉर्मर पुरवू शकते. आउटडोअर पॉवर ट्रान्सफॉर्मर 10 mva 33 ते 6.6 kv कार्यक्षम आणि विश्वासार्ह वीज प्रेषण आणि वितरण प्रदान करते. त्याच्या सुरक्षित आणि विश्वासार्ह कार्यक्षमतेबद्दल धन्यवाद, स्थापना आणि ऑपरेशन सुलभतेने आणि काळजीची आवश्यकता नसलेल्या वैशिष्ट्यांमुळे. विश्वासार्ह आणि स्थिर वीज पुरवठा आवश्यक असलेल्या उद्योगांसाठी आणि खाणींसाठी हा एक आदर्श पर्याय आहे. या आउटडोअर पॉवर ट्रान्सफॉर्मर 10 mva 33 ते 6.6 kv ची रचना उच्च तापमान आणि अत्यंत हवामानासाठी योग्य आहे, कठोर वातावरणातही स्थिर वीज पुरवठा सुनिश्चित करते.

चौकशी पाठवा

उत्पादन वर्णन

10 mva क्षमतेचा 10 mva 33 ते 6.6 kv आणि 33 ते 6.6 kv च्या व्होल्टेज श्रेणीचा आउटडोअर पॉवर ट्रान्सफॉर्मर हा एक प्रकारचा आउटडोअर पॉवर ट्रान्सफॉर्मर आहे. त्याचे रेट केलेले व्होल्टेज 10 mva आहे, उच्च व्होल्टेज बाजू 33 kv आणि कमी व्होल्टेज बाजू 6.6 kv आहे. हे औद्योगिक आणि खाण उद्योग तसेच औद्योगिक उद्यानांसाठी मुख्य प्रवाहातील मध्यम आकाराचे ट्रान्सफॉर्मर उपकरण आहे आणि ते IEC मानकांचे पूर्णपणे पालन करते. आउटडोअर पॉवर ट्रान्सफॉर्मर 10 mva 33 ते 6.6 kv मुख्यतः विंडिंग्ज, लोह कोर आणि इन्सुलेटिंग ऑइलचे तीन भाग पूर्ण करतात.

विंडिंग हे ट्रान्सफॉर्मरचे विद्युत भाग आहेत. हे सामान्यतः विंडिंग मोल्डवर इन्सुलेटेड फ्लॅट कॉपर वायर किंवा गोल कॉपर वायर वळवून बनवले जाते. आउटडोअर पॉवर ट्रान्सफॉर्मर 10 mva 33 ते 6.6 kv च्या लोखंडी कोअर कॉलमवर विंडिंग स्थापित केले जातात. कमी व्होल्टेज विंडिंग्स आतील लेयरवर असतात आणि कमी व्होल्टेज वळणाच्या बाहेर हाय-व्होल्टेज वाइंडिंग स्थापित केले जातात. कमी व्होल्टेज वाइंडिंग्ज आणि लोखंडी कोर यांच्यामध्ये आणि उच्च व्होल्टेज वाइंडिंग आणि कमी व्होल्टेज विंडिंग्स दरम्यान, इन्सुलेशन साध्य करण्यासाठी, त्यांना वेगळे करण्यासाठी स्लीव्ह तयार करण्यासाठी इन्सुलेट सामग्री वापरली जाते.

आउटडोअर पॉवर ट्रान्सफॉर्मर 10 mva 33 ते 6.6 kv चा लोह कोर हा मुख्य चुंबकीय मार्ग भाग आहे. हे सामान्यतः 0.35 किंवा 0.5 मिमी जाडी असलेल्या आणि इन्सुलेटिंग पेंटसह लेपित असलेल्या हॉट रोल्ड किंवा कोल्ड रोल्ड सिलिकॉन स्टील शीट्स असलेले सिलिकॉन स्टॅक करून तयार केले जाते. लोह कोर दोन भागांमध्ये विभागलेला आहे: लोखंडी कोर स्तंभ आणि जू. लोखंडी कोर स्तंभ विंडिंगसह सुसज्ज आहे आणि चुंबकीय सर्किट बंद करण्यासाठी योकचा वापर केला जातो. लोह कोर रचनेच्या मूलभूत प्रकारांमध्ये हृदयाचा प्रकार आणि शेल प्रकार समाविष्ट आहे.

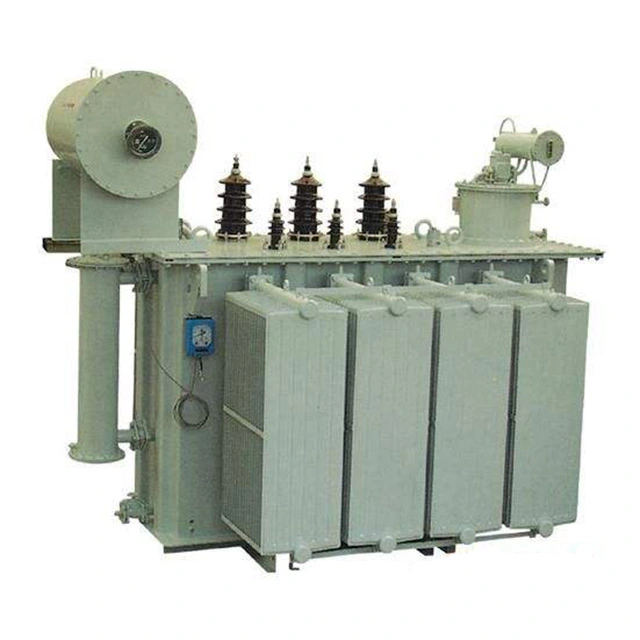

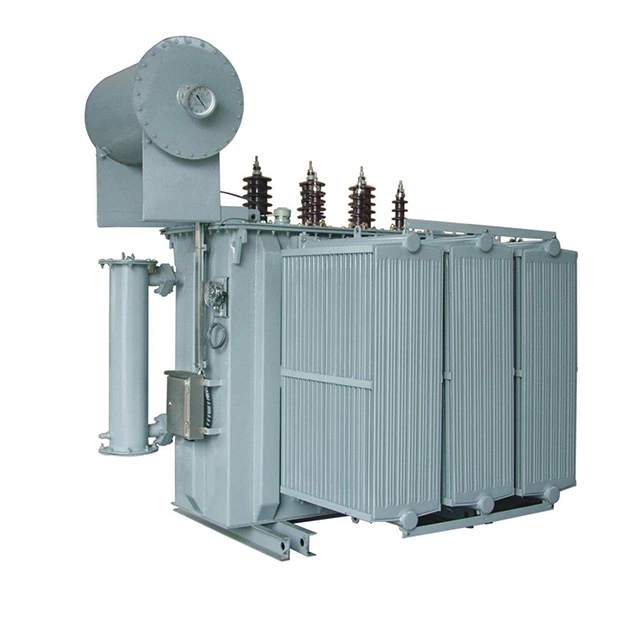

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

तांत्रिक मापदंड:

उत्पादनाचे नाव	आउटडोअर पॉवर ट्रान्सफॉर्मर 10 mva 33 ते 6.6 kv
फेज सिस्टम	3 टप्पा
प्राथमिक रेटेड व्होल्टेज	33 kV
दुय्यम रेटेड व्होल्टेज	6.6 kV
वेक्टर गट	Dyn11
कूलिंग प्रकार	ONAN / ONAF
वळण साहित्य	तांबे
शॉर्ट सर्किट प्रतिबाधा	८%
नो-लोड लॉस	≤ 10 kW
लोड लॉस	≤ 52 kW
स्थापना प्रकार	आउटडोअर फ्लोअर आरोहित
कार्यकारी मानक	IEC 60076

आउटडोअर पॉवर ट्रान्सफॉर्मर 10 mva 33 ते 6.6 kv चे विविध इंस्टॉलेशन फॉर्म काय आहेत?

पॉवर इंजिनीअरिंगमध्ये, आउटडोअर ट्रान्सफॉर्मरच्या स्थापनेत प्रामुख्याने दोन प्रकार असतात: पोल माउंटेड इन्स्टॉलेशन आणि ग्राउंड माउंटेड इन्स्टॉलेशन. कोणत्याही पद्धतीचा अवलंब केला तरी सुरक्षितता नेहमीच प्रथम येते. ट्रान्सफॉर्मरच्या सभोवतालच्या सर्वात प्रमुख ठिकाणी, जाणाऱ्यांना जवळ न येण्याची आठवण करून देण्यासाठी एक स्पष्ट चेतावणी चिन्ह टांगणे आवश्यक आहे.

जमिनीवर स्थापित केलेल्या 10 mva 33 ते 6.6 kv च्या आउटडोअर पॉवर ट्रान्सफॉर्मरसाठी, त्याभोवती 1.7 मीटरपेक्षा कमी उंचीचे संरक्षणात्मक कुंपण जोडले जाणे आवश्यक आहे आणि कुंपण आणि ट्रान्सफॉर्मर प्लॅटफॉर्म दरम्यान पुरेशी सुरक्षित ऑपरेशन जागा असणे आवश्यक आहे.

खांब किंवा टॉवर्सवर इन्स्टॉलेशनसाठी, हे आवश्यक आहे की सर्व उच्च आणि कमी व्होल्टेज लीड्सने इन्सुलेटेड कंडक्टर वापरणे आवश्यक आहे आणि कमी व्होल्टेजचा भाग बेअर बसबार देखील वापरू शकतो. गंज आणि गंज टाळण्यासाठी वापरलेले सर्व लोखंडी भाग गॅल्वनाइज्ड असणे आवश्यक आहे.

जर इंस्टॉलेशन जमिनीवर केले असेल, तर पायाची उंची साधारणतः 500 मिमीच्या आसपास सेट केली जाते. हा पाया सामान्यत: विटा किंवा ओतलेल्या काँक्रीटचा वापर करून बांधला जातो आणि नंतर पृष्ठभाग 1:2 सिमेंट मोर्टारने गुळगुळीत केला जातो. ट्रान्सफॉर्मरसाठी रनिंग ट्रॅक म्हणून काम करण्यासाठी पृष्ठभागावर फ्लॅट स्टील किंवा चॅनेल स्टील घालणे आवश्यक आहे.

स्थापनेदरम्यान, हे सुनिश्चित करणे आवश्यक आहे की ट्रॅक समतल आहे आणि स्थिर ऑपरेशन सुनिश्चित करण्यासाठी ट्रॅक गेज ट्रान्सफॉर्मरच्या व्हील गेजशी पूर्णपणे जुळतो.
