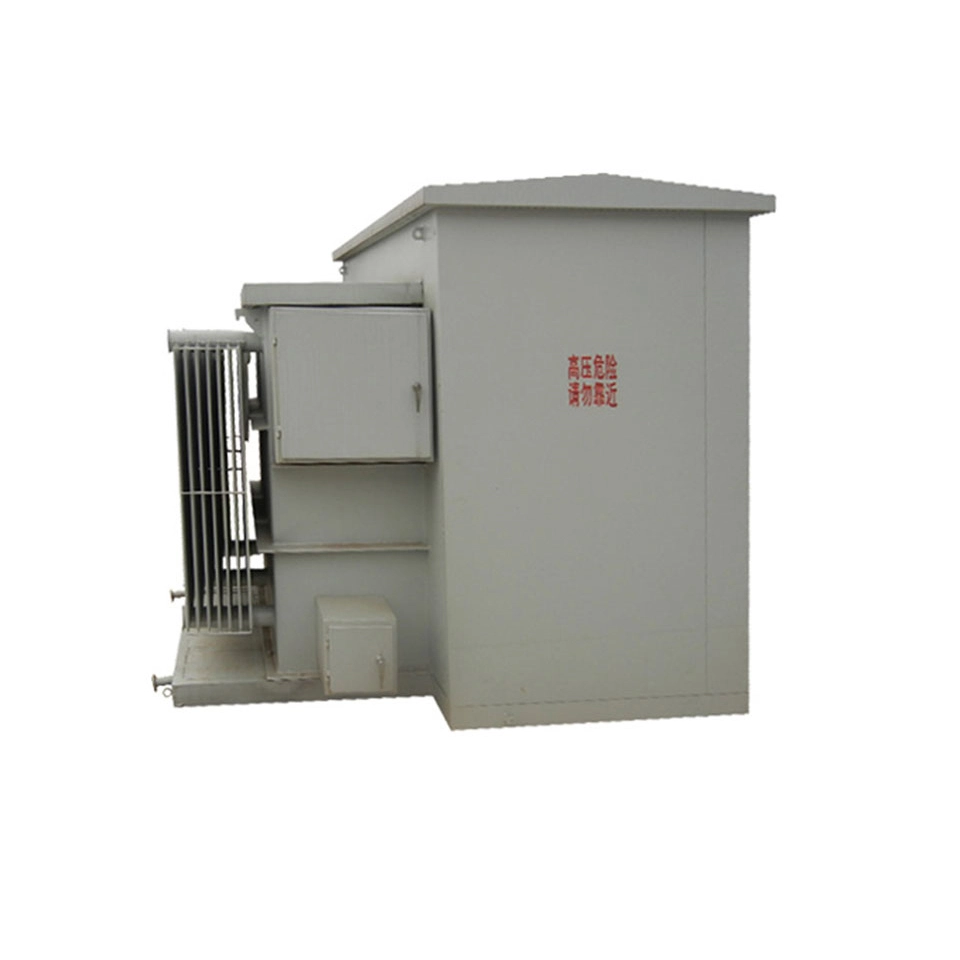

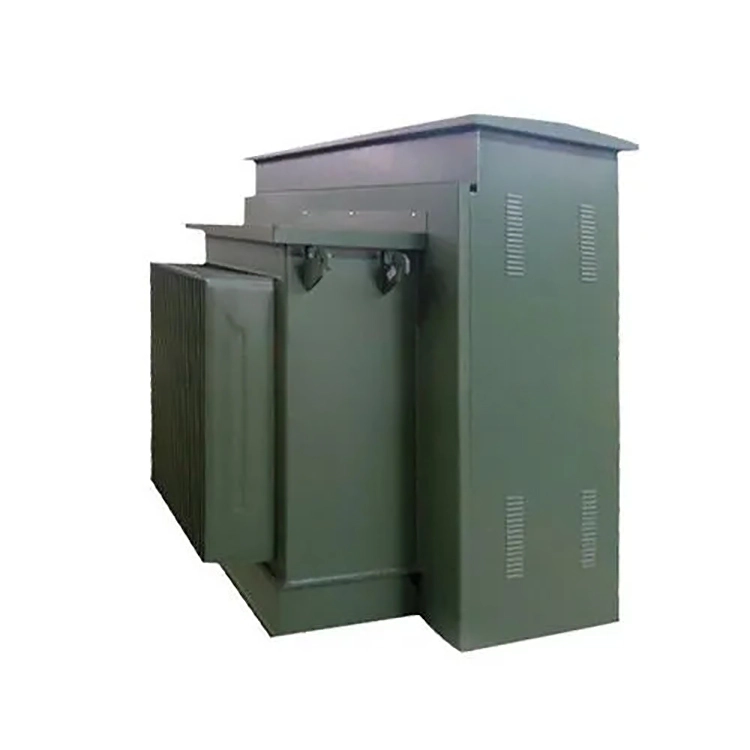

पॅडमाउंट ट्रान्सफॉर्मर 100 Kva 13.8 Kv

या पॅडमाउंटेड ट्रान्सफॉर्मर 100 kva 13.8 kv ची रेटेड पॉवर ONAN द्वारे थंड केली जाते. प्राथमिक व्होल्टेज 13.8kV आहे आणि टॅप श्रेणी ±2*2.5% (NLTC) आहे. दुय्यम व्होल्टेज सानुकूलित आणि निवडले जाऊ शकते. ते Dyn11 वेक्टर गट तयार करतात.

प्रगत तंत्रज्ञानासह डिझाइन केलेले आणि उच्च दर्जाचे साहित्य आणि घटक वापरते, अशा प्रकारे पॅडमाउंटेड ट्रान्सफॉर्मर 100 kva 13.8 kv विश्वसनीय गुणवत्ता आणि दीर्घ कार्यकाळ सुनिश्चित करते. उच्च पारगम्यता देणारे सिलिकॉन स्टील शीट, उच्च शुद्धता कंडक्टिव्ह विंडिंग, वृद्धत्व प्रतिरोधक इन्सुलेट सामग्री आणि टिकाऊ सीलबंद घटकांपासून उपकरणे काळजीपूर्वक तयार केली जातात. स्त्रोतापासून संपूर्ण मशीनची स्थिरता सुनिश्चित करण्यासाठी मुख्य घटकांची गुणवत्ता कठोरपणे नियंत्रित केली जाते.

विद्युत शॉक आणि आर्द्रतेपासून गंजण्यास उत्कृष्ट प्रतिकारासह, पॅडमाउंट ट्रान्सफॉर्मर 100 kva 13.8 kv मध्ये उत्कृष्ट इन्सुलेशन कार्यक्षमता आहे. हे विविध बाह्य हवामान परिस्थितीशी जुळवून घेऊ शकते. ऑपरेशन दरम्यान, त्यात कमी कंपन आणि कमी आवाज असतो आणि लोड नसणे आणि लोड कमी होणे चांगले नियंत्रित केले जाते, परिणामी चांगली ऊर्जा बचत आणि वापर कमी होण्याचे परिणाम होतात.

पॅडमाउंटेड ट्रान्सफॉर्मर 100 kva 13.8 kv ची यांत्रिक रचना स्थिर आणि विश्वासार्ह आहे, ज्यामध्ये सीलिंग संरक्षणाची अनुपालन पातळी आहे जी मानकांची पूर्तता करते. हे प्रभावीपणे तेल गळती समस्या टाळते आणि संरक्षण आणि सुरक्षा वैशिष्ट्ये एकत्र करते.

तांत्रिक मापदंड:

कार्यरत असलेल्या 100 kva 13.8 kv च्या पॅडमाउंट ट्रान्सफॉर्मरसाठी, समजा ट्रान्सफॉर्मरच्या लो व्होल्टेज साइड आउटलेटमध्ये तीन फेज मेटॅलिक शॉर्ट सर्किट झाले आहे, परंतु उच्च व्होल्टेज साइड फ्यूज उडाला नाही आणि 13.8 kV आउटलेट सर्किट ब्रेकरमध्ये एकतर अपस्ट्रीम सबस्टेशन ट्रिप केलेले नाही. या घटनेची संभाव्य कारणे काय आहेत?

खालीलपैकी कोणत्याही परिस्थितीसाठी तपासा:

1. फ्यूजचा रेट केलेला प्रवाह खूप मोठा आहे का, फ्यूज जुना झाला आहे पण तुटलेला नाही किंवा फ्यूज आणि लोड स्विच लिंकेज यंत्रणा अडकली आहे का.

2. अपस्ट्रीम सर्किट ब्रेकरसाठी ओव्हर करंट प्रोटेक्शन सेटिंग खूप जास्त आहे आणि शॉर्ट सर्किट चालू व्हॅल्यू अगदी संरक्षण डेड झोनमध्ये आहे का.

3. पॅडमाउंट ट्रान्सफॉर्मर 100 kva 13.8 kv ची अंतर्गत दोष वैशिष्ट्ये उद्भवू शकतात. ट्रान्सफॉर्मरला आधीच इंटर टर्न शॉर्ट सर्किट किंवा कोर बिघाडाचा सामना करावा लागला आहे, परिणामी शॉर्ट सर्किट करंट तुलनेने कमी मूल्यापर्यंत मर्यादित आहे (परंतु तरीही रेट केलेल्या करंटपेक्षा खूप जास्त आहे), जे फ्यूज त्वरित वितळण्यासाठी पुरेसे नाही परंतु सतत गरम होण्यासाठी पुरेसे आहे.

4. हा पॅडमाउंट केलेला ट्रान्सफॉर्मर 100 kva 13.8 kv Dyn11 किंवा Yyn0 मध्ये कनेक्ट केलेला आहे का ते तपासा. जेव्हा कमी व्होल्टेजच्या बाजूने थ्री फेज शॉर्ट सर्किट होते, तेव्हा उच्च व्होल्टेजच्या बाजूने अशी परिस्थिती असेल जिथे फॉल्ट नसलेल्या टप्प्यांचा करंट लक्षणीयरीत्या वाढत नाही, ज्यामुळे अपस्ट्रीम शून्य अनुक्रम किंवा नकारात्मक अनुक्रम संरक्षण सक्रिय होण्यापासून प्रतिबंधित होईल.

उपकरणे

उत्पादन तपशील

रिंग प्रकार

टर्मिनल प्रकार

ट्रान्सफॉर्मर बॉडी

उत्पादन प्रक्रियेत आहे

चाचणी केंद्र

वळण कार्यशाळा
