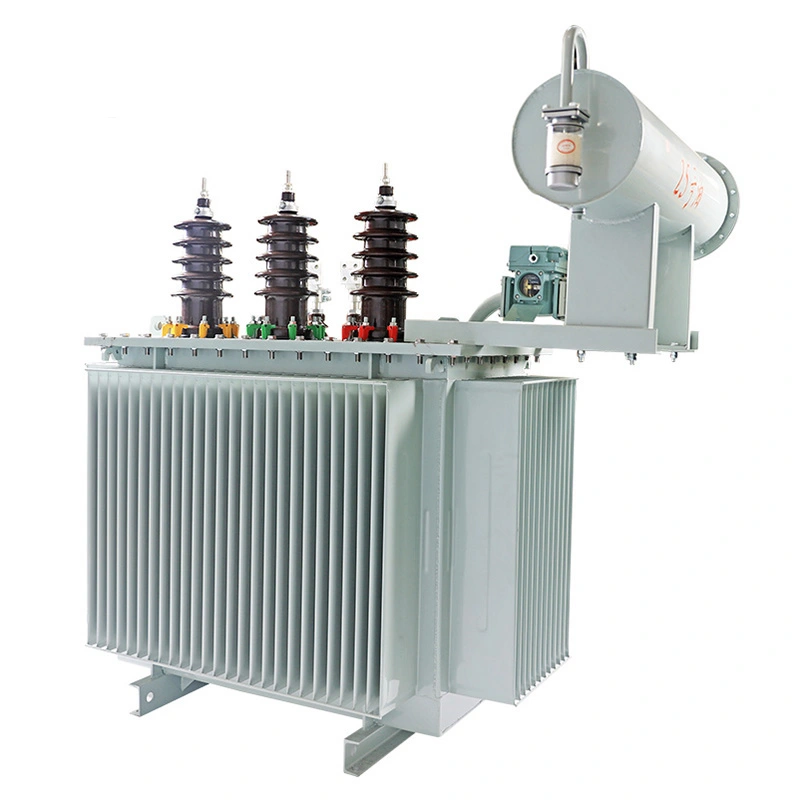

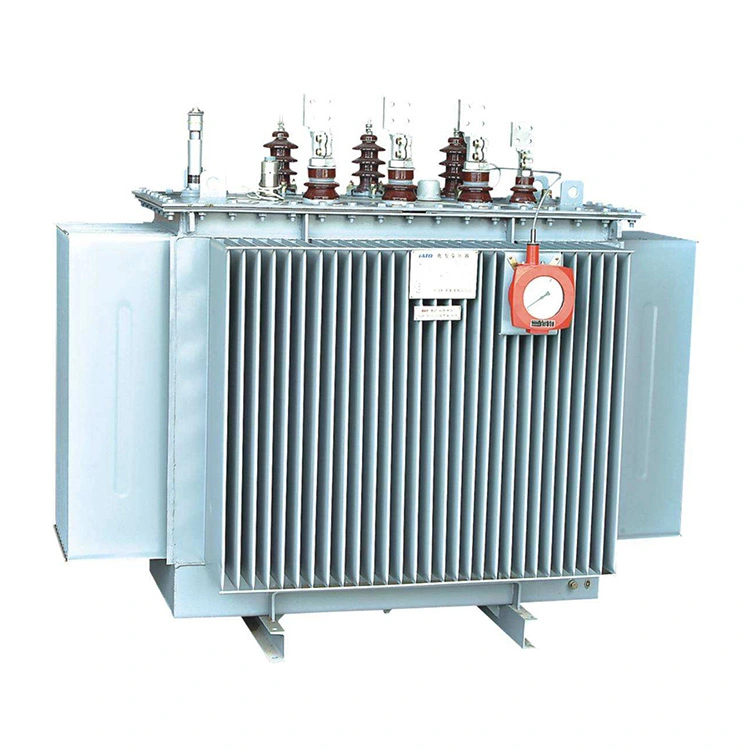

1000kva वितरण पॉवर ट्रान्सफॉर्मर 11 ते 33kv हे एक प्रमुख मध्यम व्होल्टेज विद्युत उपकरण आहे, जे IEC 60076 आणि GB 1094 मानकांनुसार तयार केले जाते. हे 11kV इनपुट पॉवर 33kV आउटपुटमध्ये रूपांतरित करते, व्होल्टेज पातळी दरम्यान ऊर्जा संप्रेषण लक्षात घेऊन, औद्योगिक पार्क, पॉवर स्टेशन, ग्रामीण ग्रिड अपग्रेडिंग आणि मोठ्या औद्योगिक उपक्रमांमध्ये मोठ्या प्रमाणावर वापरले जाते.
YNd11 व्हेक्टर ग्रुप, CRGO सिलिकॉन स्टील कोर आणि शुद्ध तांबे विंडिंग्स, 1000kva वितरण पॉवर ट्रान्सफॉर्मर 11 ते 33kv कमी ऊर्जेचा वापर, मजबूत ओव्हरलोड क्षमता आणि स्थिर कार्यक्षमतेची वैशिष्ट्ये स्वीकारणे. ±2×2.5% लोड व्होल्टेज रेग्युलेशनसह, ते स्थिर आउटपुट सुनिश्चित करते आणि त्याची हर्मेटिक सीलबंद रचना इनडोअर आणि आउटडोअर इंस्टॉलेशनसाठी अनुकूल आहे, विविध परिस्थितींसाठी विश्वसनीय उर्जा समर्थन प्रदान करते.
1000kva वितरण पॉवर ट्रान्सफॉर्मर 11 ते 33kv हे प्रामुख्याने मध्यम व्होल्टेज पॉवर ग्रिड्सच्या व्होल्टेज बूस्टिंग परिस्थितींमध्ये वापरले जाते.
1.औद्योगिक उद्याने, मोठे औद्योगिक आणि खाण उपक्रम: त्यांच्या स्वत:च्या पॉवर प्लांटद्वारे तयार केलेली किंवा पॉवर ग्रिडमधून मिळवलेली 11 kv पॉवर अंतर्गत पॉवर ट्रान्समिशन आणि मोठ्या उपकरणांना वीज पुरवठ्यासाठी 33 kv हाय व्होल्टेज पॉवरमध्ये रूपांतरित करा.
2.पॉवर प्लांट्स आणि सबस्टेशन्स: सेट तयार करण्यासाठी व्होल्टेज बूस्टिंग उपकरण म्हणून वापरले जाते, जनरेटरद्वारे व्युत्पन्न केलेल्या कमी व्होल्टेज पॉवरचे 33 kv उच्च व्होल्टेज पॉवरमध्ये रूपांतर करणे आणि ते मध्यम व्होल्टेज पॉवर ग्रिडशी जोडणे.
3.ग्रामीण पॉवर ग्रिड अपग्रेड: ग्रामीण पॉवर ग्रिडची व्होल्टेज पातळी वाढवा, ट्रान्समिशन हानी कमी करा आणि ग्रामीण वीज पुरवठ्याची स्थिरता सुनिश्चित करा.
4. मोठ्या बांधकाम स्थळे आणि तात्पुरता वीज पुरवठा प्रकल्प: मोठ्या बांधकाम यंत्रसामग्री आणि तात्पुरत्या वीज पुरवठा प्रणालींसाठी स्थिर 33 kv उच्च व्होल्टेज वीज प्रदान करा.
|
आयटमचे नाव |
1000kva वितरण पॉवर ट्रान्सफॉर्मर 11 ते 33kv |
|
रेटेड क्षमता |
1000kVA |
|
रेट केलेले व्होल्टेज प्रमाण |
11kV / 33KV |
|
रेट केलेली वारंवारता |
50Hz |
|
वेक्टर गट |
YNd11 |
|
थंड करण्याची पद्धत |
ONAN |
|
व्होल्टेज नियमन पद्धत |
NLTC |
|
श्रेणी टॅप करा |
±2×2.5% |
|
शॉर्ट सर्किट इंपीडन्स (यूके) |
6.5% (75℃) |
|
लोड लॉस नाही (P₀) |
S11: ≤1200W; S13: ≤800W |
|
लोड लॉस (Pₖ, 75℃) |
S11: ≤8500W; S13: ≤7200W |
|
वर्तमान लोड नाही (I₀) |
≤1.0% |
|
व्होल्टेज नियमन दर |
≤3.0% |
A:हा 1000kva वितरण पॉवर ट्रान्सफॉर्मर 11 ते 33kv पूर्ण सीलबंद रचना स्वीकारतो. तेल गळतीशिवाय सामान्य ऑपरेशनमध्ये, वारंवार तेल पुन्हा भरण्याची आवश्यकता नसते.
देखभाल मार्गदर्शक तत्त्वे: प्रत्येक 1 ते 2 वर्षांनी ट्रान्सफॉर्मर तेल तपासण्यासाठी नमुने घ्या आणि ब्रेकडाउन व्होल्टेज, आर्द्रता आणि आम्ल मूल्य तपासा. जर तेलाची पातळी मानक प्रमाणापेक्षा कमी असेल, तेलाचा रंग गडद आणि गढूळ असेल, आर्द्रतेचे प्रमाण प्रमाणापेक्षा जास्त असेल किंवा इन्सुलेशनची ताकद कमी झाली असेल, वेळेवर तेल पुन्हा भरणे किंवा संपूर्ण तेल बदलणे आवश्यक आहे. भिन्न ब्रँड किंवा भिन्न उत्पादकांचे ट्रान्सफॉर्मर तेल मिसळण्यास कठोरपणे प्रतिबंधित आहे. तेल बदलल्यानंतर, तेलातील हवेच्या बुडबुड्यांमुळे होणारे स्थानिक डिस्चार्जचे दोष टाळण्यासाठी कसून थकवा आवश्यक आहे.
उ: मानक शॉर्ट सर्किट प्रतिबाधा 6.5% वर सेट आहे. हे मूल्य 1000kva वितरण पॉवर ट्रान्सफॉर्मर 11 ते 33kv स्तरासाठी राष्ट्रीय मानक आणि IEC मानक सेटिंग आहे. ते स्वैरपणे बदलता येत नाही.
मुख्य डिझाइनचे महत्त्व यात आहे: प्रथम, ते ग्रिड शॉर्ट सर्किट फॉल्ट दरम्यान पीक शॉर्ट सर्किट करंट प्रभावीपणे मर्यादित करते, ट्रान्सफॉर्मर विंडिंग्स आणि कोरवर शॉर्ट सर्किट इलेक्ट्रोमोटिव्ह फोर्सचा प्रभाव कमी करते आणि वळण विकृती आणि कोर नुकसान यासारख्या मोठ्या दोष टाळते; दुसरे, ते मध्यम व्होल्टेज ग्रिडच्या शॉर्ट सर्किट क्षमतेशी जुळते, अपस्ट्रीम आणि डाउनस्ट्रीम स्विचगियर आणि रिले संरक्षण उपकरणांच्या सेटिंग्जचे अचूक समन्वय सुनिश्चित करते, दोषांचे ओव्हर लेव्हल ट्रिपिंग प्रतिबंधित करते आणि संपूर्ण मध्यम व्होल्टेज वितरण प्रणालीच्या स्थिरतेची हमी देते; तिसरे, ते 1000kva वितरण पॉवर ट्रान्सफॉर्मर 11 ते 33kv चा व्होल्टेज समायोजन दर नियंत्रित करते, लोड चढउतारांदरम्यान जास्त व्होल्टेज विचलन टाळते आणि वीज पुरवठ्याची गुणवत्ता मानकांशी जुळते याची खात्री करते.
